4 в 1 20 м пропускная способность Виртуальный осциллограф, анализатор спектра, регистратор данных, логический анализатор (поддержка логики Saleae) ISDS205C

1. Введение:
Двухканальный цифровой осциллограф ISDS205C, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X, Y и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных и логический анализатор. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения, Saleae Logic поддерживает SPI, IIC, UART и т. д. 17 видов анализа протоколов. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.

2. Описание характеристики:
Цифровой осциллограф
Каналы: 2
Сопротивление: 1MΩ 25pF
Муфта: AC/DC
Вертикальное разрешение: 8 бит
Диапазон усиления:-6 В ~ 6 в (зонд X1)
-60 В ~ 60 в (зонд X10)
Вертикальная Точность: ± 3%
Диапазон времени: 1ns-20s
Входная защита: диод, 50Vpk
Автокомплект: Да (от 10 Гц до 20 МГц)
Режим запуска: авто. Нормальный и сигнальный
Тип триггера: нет. Поднимающаяся кромка. Падающий край.
Поднимающаяся кромка или опускающаяся кромка
Уровень запуска: Да
Источник запуска: CH1, CH2
Размер буфера: 1 Мб/канал
Полоса пропускания: 20 МГц
Максимальный образец: 48 мс/с
Вертикальный режим: CH1, CH2, ADD, SUB, MUL
Режим отображения: X. Y-T и X-Y
Размеры: Да
Волновое Сохранение: Osc (частный). Excel и Bmp

Спектральные анализаторы:
Каналы: 2
Полоса пропускания: 20 МГц
Алгоритм: FFT (18 windows). Корреляция. Спектр мощности
FFT очки: 8-1048576/CHN
Измерение FFT: гармонический (1-7). SNR. Синад. Эноб. THD. SFDR
Обработка фильтров: пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, parzen, Lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.
IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

Регистратор данных:
 Канал: 2
Сопротивление: 1MΩ 25pF
Муфта: AC/DC
Вертикальное разрешение: 8 бит
Диапазон усиления:-6 В ~ 6 в (зонд X1)
-60 В ~ 60 в (зонд X10)
Образец:
1 канал: 1 K ~ 24 M Hz
2 канала: 1 K ~ 16 M Hz
Сохранение файла: максимум 4G, время записи, связанное с частотой дискретизации

Логический анализатор:
 Канал: 16
Образец: 8 каналов: 250 K ~ 24 M Hz
16 каналов: 250 K ~ 16 M Hz
Образцы: 1 м-2 Гб

Логический анализатор Saleae:
 Канал: 8
Образец: 25 K ~ 24 M Hz
Анализатор протокола: Atmel SWI. BiSS C. SPI. I2C. Может. UART. I2S/PCM. DMX-512. JTAG. Лин. Манчестер. 1-провод. UNI/O. Простая параллельная. MDIO. USB1.1. PS/2 клавиатура/мышь
Образцы: 1 Мб ~ 10 ТБ

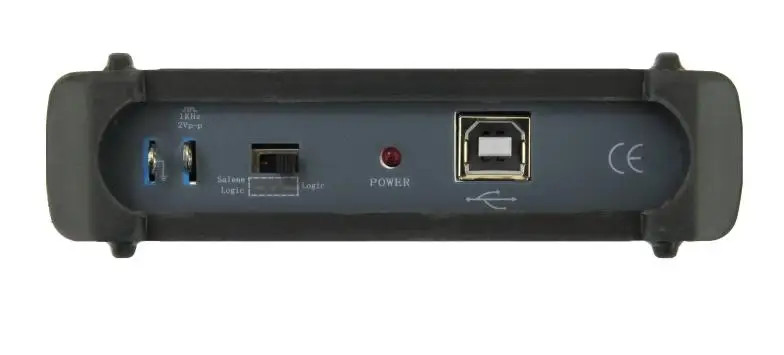

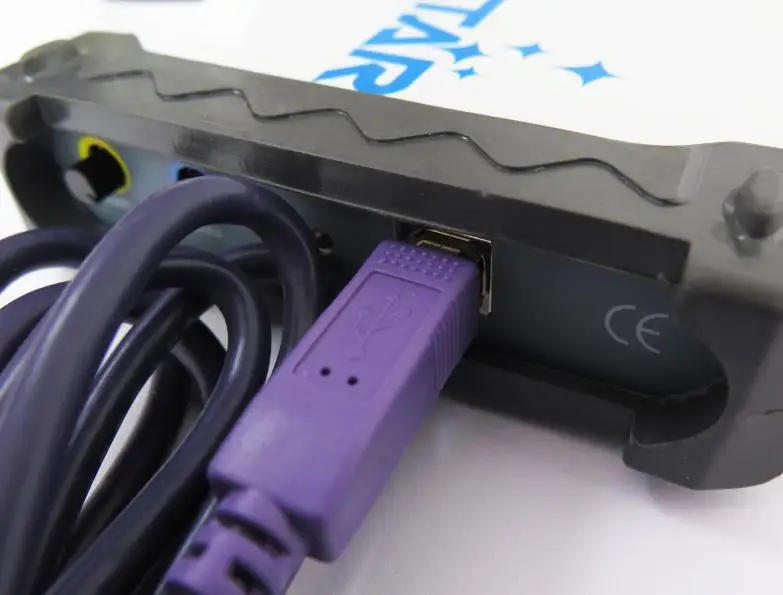

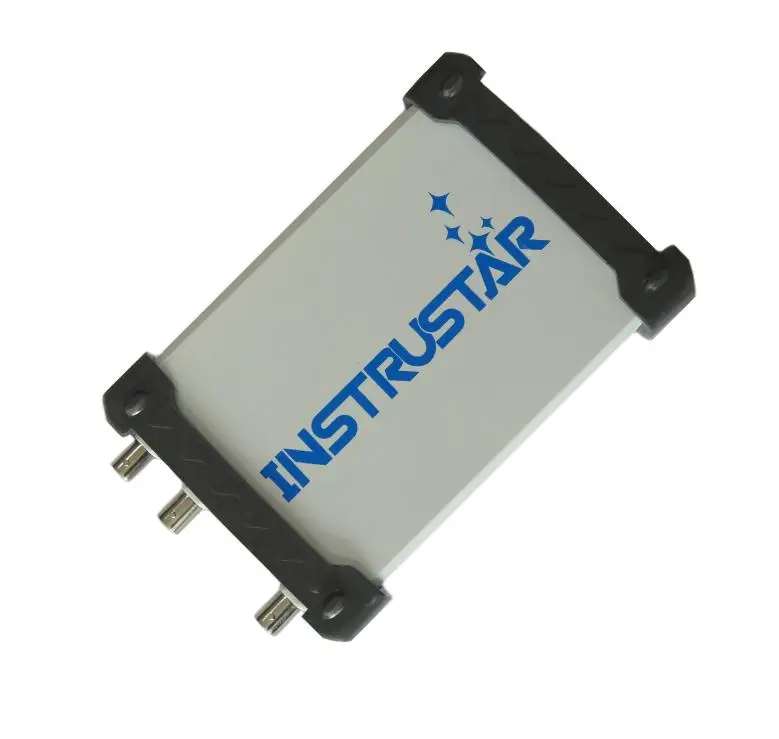

3. Фотографии:
 Размер 15 (см) * 10 (см) * 2,9 (см)

4. Результаты измерений:
 4. 1 моделирование-упрощенная версия программного обеспечения, все моделируется на традиционном дизайне осциллографа. Вы начинаете простое обновление, устраняя необходимость в времени обучения ..
4. 2 мощная профессиональная версия программного обеспечения, с использованием собственных алгоритмов обработки цифровых сигналов, интегрированного спектра FFT, спектра мощности, корреляции и цифрового фильтра.

FFT поддерживает выбор 8-1048576,
Поддерживает прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss, dolph_chebyshev до 18 видов окон;
Поддержка измерения гармоник (1-7) SNR. Синад. Эноб. THD. SFDR
Поддержка спектров мощности, самомощный спектр и кросс-спектральный расчет;
Корреляционная поддержка, самостоятельный и кросс-корреляционный расчет;
Поддержка цифрового фильтра IIR и FIR дизайн фильтра.
Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.
IIR фильтр поддерживает "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" Тип фильтра поддерживает сигналы, собранные непосредственно Разработанный фильтр обработки, и результаты фильтрации экрана позволяют создавать фильтры более упрощенными.
