I: PCB Инструкции & Характеристики

Последнейшее 3-го поколение TB6560 Шаговой Драйвер был обновлен интеллектуальным, профессиональным и промышленным-уровнем комплеком через повторного проектирования этой PCB платы, внедренного умного умногозапоминающего чипа(профессиональная версия) и модернизированного внешноых ручных управляемых инструментов(управляемая клавиатура и индикаторная панель).

На самом деле, у этого третьего покаления TB6560 Шагового Двигателя есть два верции, одна станет стандартной верцией, и другая станет профессиональной версией. По сравнению с стандартной версией, эта профессиональная версия главно имеет два функции более, чем эта стандартная версия, одна является “компьютерной G-код функцией записи”, и другая является “ручной программной функцией”. Кроме этих двух функцей, у этих двух верцией нет других разниц.

Во-первых, все эти два верции уже обновили их PCB борты, этот перепроектированный PCB борт будет избежать TB6560 чип было легко взорван как предыдущая версия.

С этим внедренным запоминающим чипом, этот профессиональная верция этого третьего 3 Оси TB6560 Шагового Двигателя может легко записать этот G-код работающий на ЧПУ компиютерном программном обеспечении (например Mach3, EMC2, KCAM4, и так далее...) и потом перезапускать записанный G-код чтобы сделать шаговым двигателям работать без компьютера.

Кроме того, эти модернизированные внешные ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) на профессиональной верции могут не только быть используемы для управления шаговым двигателем вручную, но тоже вручную програмирования этот G-код. Все вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать записанный G-код для управления шаговым двигателем. Учитывая, что компьютерная функция запоминающая G-код станет достаточной для работы всех трех осей без компьютера, чтобы избежать повторного функции, эта ручная программированная функция главно предназначена для одной оси чтобы сделать линейное движение, поэтом, этот три оси не может быть вручную запрограммированы одновременно. Эта функция широко была используема на работе, которой просто нужно один, как RBI станок, конвейер и т.д...

В конце концов, оба эти два версии полностью используют оптическую изоляцию полного закрытия и измельчитель биполярного постоянного тока чтобы, страховать работать на низком уровене шума & , и избежать ползучести при низкой скорости. Это очень подходит к драйвером с 2-фазами и 4-фазами гибридными шаговыми двигателями.

Словом, эти качества и функции нового третьего поколения передового 3 Осей TB6560 Шагового Двигателя модернизируется с предыдущей версии. Поэтом, мы верим, что эти два типа версий должны удовлетворить различным пользователям на ЧПУ DIY.

Вы смотрите этот 3 Оси Профессиональную Версию(TB3CD-П) ЧПУ Комплект с шаговыми двигателями и питанием источника, если вам нужны другие версии, сважитесь с нами свободно пожалуйста.

Высокое свойство, эффективная стоимость.

Автоматическое снижение эолостого тока.

Для управления этим шаговым двигателем вручную, оба стандартных и профессиональных дрвайвера включают в себя интикадорную панель и управляемую клавиатуру.

Авточатически идентифицировать компъютер и управляемую клавиатуру, функции между компъютером и управляемой клавиатурой могут переклюсаются умно друг другу без лювого вмешательства.

Индикаторная панель может отследить движенный путь G-Кода при режиме реального времени в компъютере или вводить с помощью управляемой клавиатуре, и потом показать численое изменение каждого оси'(X, Y, Z оси так и далее.) на их экране полностью и одновременно.

Оба стандартных версии и профессиональных версии являются совместимыми с Mach2, Mach3( Умолчающее Программное обеспечение ) , LinuxCNC(EMC2), KCAM4 CNC Программное обеспечение, и так далее... Кроме того, эта профессиональная версия тоже может отследить движенный путь G-Код от этого ЧПУ программного обеспечения (например Mach3, EMC2, KCAM4, и так далее...) относящийся к компъютере и записать G-код в этот чип памяти; Легко оперировать неоднократно G-код для управлять шаговыми двигателями без компиютера.

Эта профессиональная версия тоже поддеожает программировать вручную через управляемой клавиатуры, только ввходить это требуемое на одном оси и записать их в запоминающем чипе драйвера, и потом оперировать эти записанные стоимомти водить этот ось, чтобы сделать этот ось линейное движение, широко используема на станке RBI, Конвейер и так далее.

Aвтоматически закончить инструментальные настройки на X, Y, Z Осях через управляемой клавиатуры, без поддержки от компъютеры.

Coвмещаться с всеми двигателями с 0.5A-3.5A (пик) номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера.

1, 2, 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко.

Безопасность перегрузки, перегрузки по току, перегрузки по напряжению и перегревы - Полная защита для вашего температуры и личного оборудования.

Полное закрытие Оптической изоляции и измельчитель биполярного постоянного тока страховать работать на низком уровене шума & вибрации, и избежать ползучести при низкой скорости.

С одным 0-10V PWM портом выходного сигнала для регулированиня скорости и одным управляемым портом реле.

5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить Органичение, Экстренную кнопку, Выравнивание средной точки, Выравнивание резака/Установку инструментаи и так далее...

Для обработки различных формы моделя.

Для советования, как марка, архитектурная модель, значок, табличка, индикаторная панель, дверная пластина, украшение мебели, и так далее...

Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее...

Подходить к любым мальным и средным автоматическим оборудованиям с ЧПУ контроллером, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.

II: DIP Настройки Переключателя

Заметьте: Если эта панель драйвера имеет ненормалтный шум при состоянии работы и закрытия, вам можно решить этот вопрос с помощью регулировании режима распада.

DC 12-36V выбор питания источника

Выбор Напряжения :
12-16V DC питание источника для Nema 17 шаговых двигателей
16-24V DC питание источника для Nema 23 шаговых двигателей
24-36V DC питание источника для Nema 34 шаговых двигателей
(Высокое напряжение будет сжигать эти чипы или шаговых двигателей!!!)
Выбор Тока:
Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A
(Например, если вы хотите водить 3 * 2A Nema 23 шаговых двигателей, 24V 8A DC питание источника рекомендуется теоретически, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами для помощи свободно пожалуйста.)

Пожалуйста ВЫКЛЮЧИТЕ питание источника перед подключением или отключением разъемов, чтобы избежать перегорения платы

III: Схема Подключения

1 x Третье Поколение 3 Оси TB6560 Шаговой Драйвер (Профессиональная Версия)

1 x Наружная Управляемая Клавиатура (Профессиональная Версия)

1 x Наружная Индикаторная Панель (Универсальная)

3 x GB23H282-30-4A Шаговых Двигатели

1 x 24V15A Питание Источника

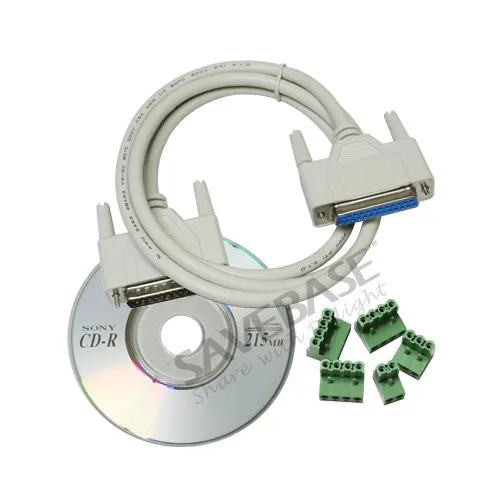

1 x LPT Параллельная Кабель

1 x CD
