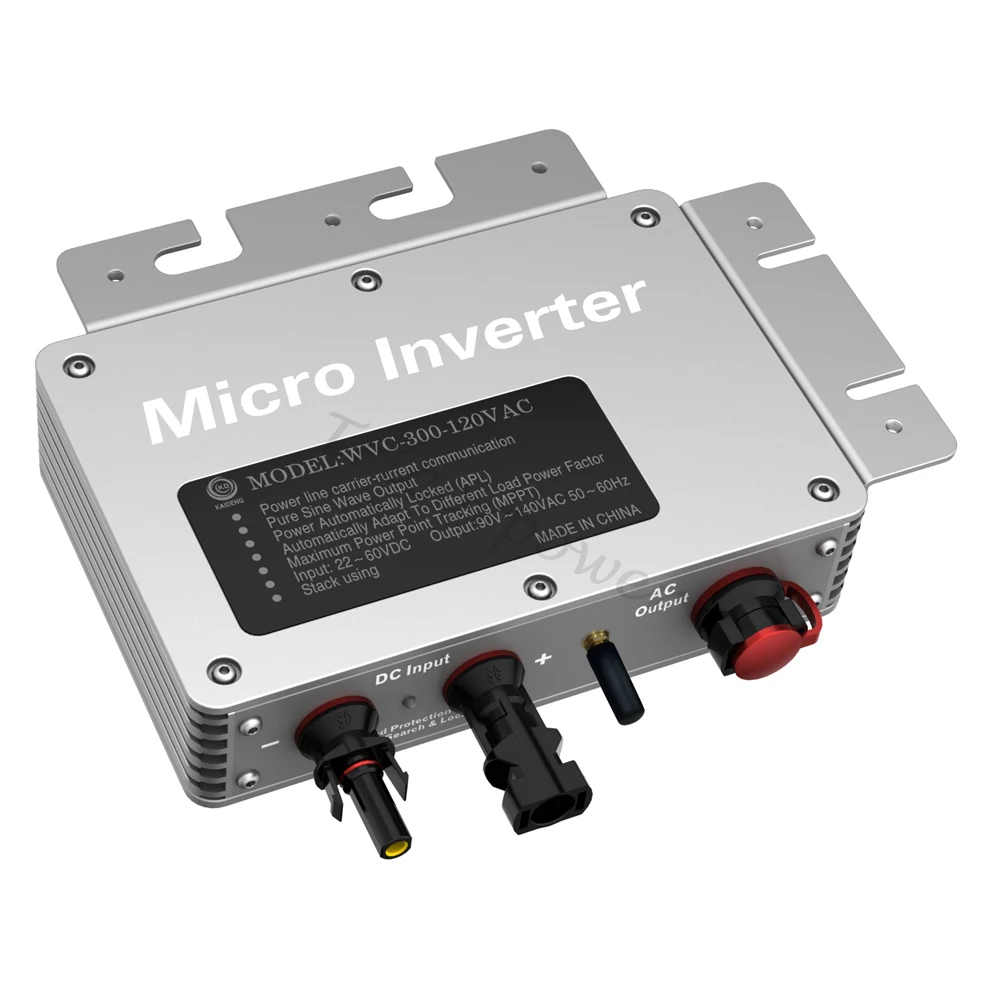

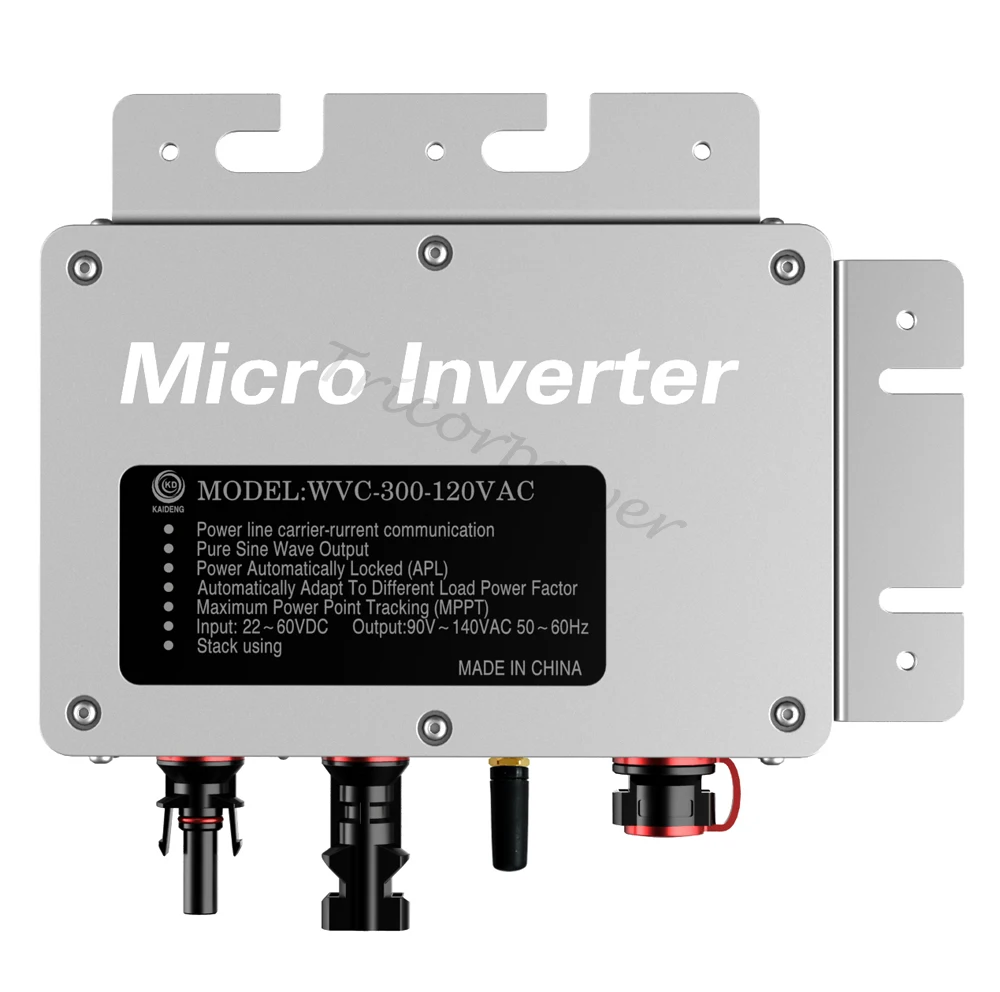

WVC300 Солнечный микро сетчатый инвертор 300 Вт с чистой синусоидальной волной|inverter



Солнечный микро инвертор WVC 300, Выходная мощность: 260 Вт

МВЦ 300 серии Использование водонепроницаемой конструкции IP67 позволяет эффективно предотвращать эрозию дождевой воды на поверхности, встроенная высокопроизводительная функция отслеживания максимальной мощности (MPPT), лучше отслеживать изменения солнечной яркости и контролировать различную выходную мощность, эффективно улавливать и собирать солнечный свет. Передача электрической энергии переменного тока с использованием технологии обратной передачи, является одной из наших запатентованных технологий, выходная мощность инвертора может обеспечить приоритетное использование нагрузки, дополнительное электричество в сетку, эффективное использование инвертора к излучаемой мощности, скорость передачи электроэнергии до 99%.

Продукт Особенности

Инвертор с чистым синусом Выход Высокая производительность максимальное отслеживание точки мощности (MPPT) Питание автоматически блокируется (APL) Обратная передача энергии Высокочастотный высокий коэффициент конверсии Анти-Islanding защиты Вход/выход полностью изолирован для защиты электрической безопасности Множественная параллельная укладка Мощность линии связи IP65 из водонепроницаемого материала Интеллигентая (ый) системы мониторинга Меньший размер и легкий вес Ведущий лакированная Технология Гибкий Установка Простота обслуживания (пользовательский сервис) Низкие затраты на монтаж и техническое обслуживание     Высокая эффективность и лучшая экономичность



Интеллектуальный MPPT и слабый светильник Algorith для отслеживания





Стенд для сертификации продукцииArd



Параметры продукта



Вход данных WVC300-120VAC/230VAC Рекомендуемая Сила входного сигнала 200-300Watt Рекомендуется использовать PV модули 300 Вт/Vmp>34 в/Voc<50 в Максимальное входное напряжение постоянного тока С алюминиевой крышкой, 50В Пиковая мощность отслеживания напряжения 25-40V Операционной Напряжение диапазон 17-50V Минимальное/Максимальное Пусковое напряжение 22-с алюминиевой крышкой, 50В Максимальный постоянный ток короткого 15A Максимальная Вход ток 9.8A Выход данных @ 120VAC @ 230VAC Пиковая мощность на выходе 260 ватт 260 ватт Номинальная выходная мощность 250 Ватт 250 Ватт Номинальный выходной ток 2.08A 0.92A Номинальный диапазон напряжения 80-160VAC 180-260VAC Номинальный диапазон воспроизводимых частот 57-62,5 Гц 47-52,5 Гц Мощность фактор > 96% > 96% Максимальное количество единиц на цепь филиала 15 шт (однофазный) 30 шт. (однофазный) Выход эффективность @ 120VAC @ 230VAC Статический со слежением за максимальной точкой мощности, эффективность 99.5% 99.5% Максимальная выходная эффективность 94.6% 94.6% В ночное время потребеление энергии <50 мВт Макс <70 мВт Макс THDI <5% <5% Внешний вид Температура окружающей среды От-40 °C до + 60 °C Диапазон рабочих температур (инвертор внутри) От-40 °C до + 82 °C Размеры (Ш x В x Г) 191 мм * 176 мм * 38 мм Вес 0,83 кг Водонепроницаемый рейтинг IP65 Вентилятор охлаждения С функцией автоматического охлаждения Особенности Режим связи Мощность линии Мощность режим передачи Обратная передача, приоритет нагрузки Мониторинг Системы Пожизненное бесплатное Электромагнитной совместимости EN50081.part1EN50082.part1 Сетка помехи EN61000-3-2 Безопасность EN62109 Сетка обнаружения DIN VDE 1026 UL1741 Сертификат CEC,CE национальная патентная технология

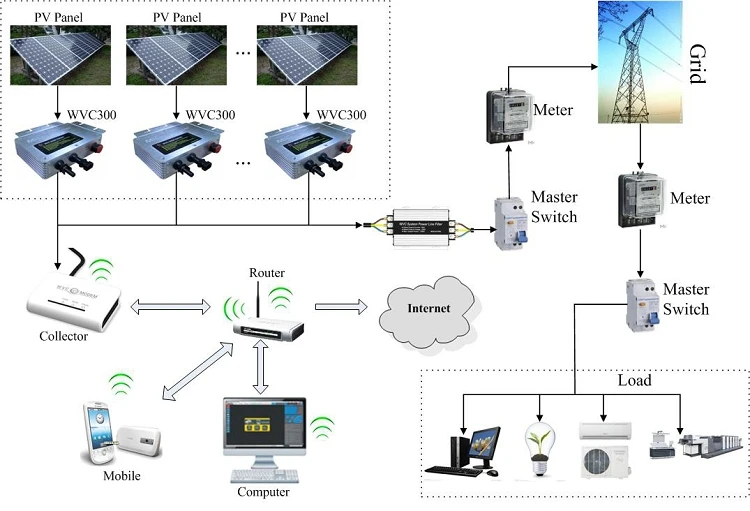

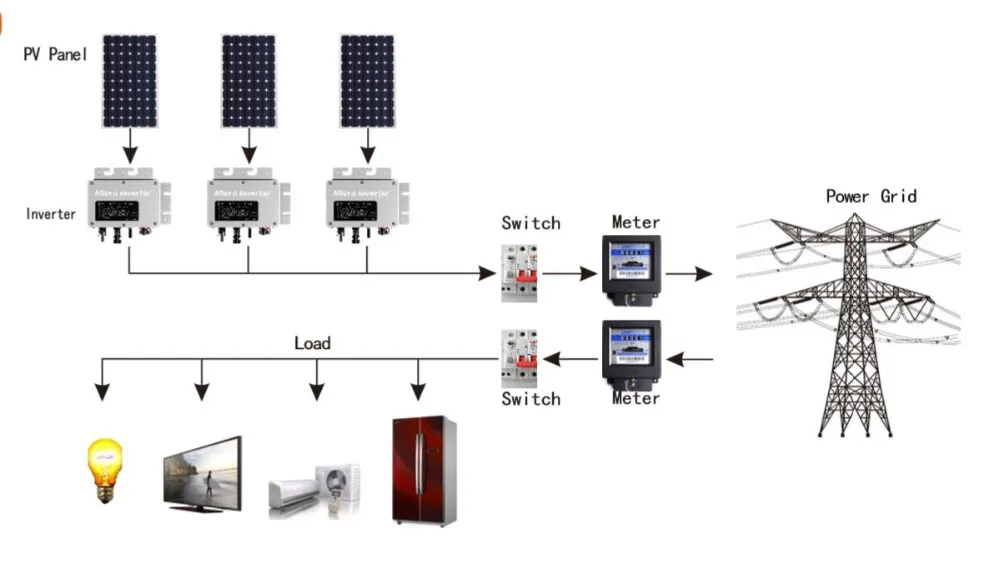

Схема и применение системного блока







Для достижения более высокой мощности, мы можем использовать этот инвертор в стеке. Например: 10 шт 260 Вт сетевой инвертор, используемый в стеке, может достигать 2600 Вт. И номер укладки неограничен.



Простая установка



Однофазные и трехфазные электрические схемы



Примечания:

1. Пожалуйста, установите инверторы в соответствии с руководством пользователя и connnet groud safety.

2. Не позволяйте открыть корпус с непрофессиональным человеком, только квалифицированный сотрудник по обслуживанию может отремонтировать продукт

3.Инвертор должен быть установлен на низкой влажности и хорошо проветриваемом месте, и удалить воспламеняющиеся вещи, окружающие инвертор, чтобы избежать перегрева



4. Избегайте детских игр, когда инвертор работает

5.Убедитесь, что вход постоянного тока и выход переменного тока при подключении к PV.

6.Vmp и Voc PV должны быть fuit для prodcut для получения максимальной выходной мощности.

Гарантия

3 месяца свободного отзыва. 1 год бесплатного ремонта. 20 лет ограниченной гарантии.
