ЧПУ Комплект 5 Осей Интерфейсная Панель + 3 Оси M542H Шаговый Контроллер Панели

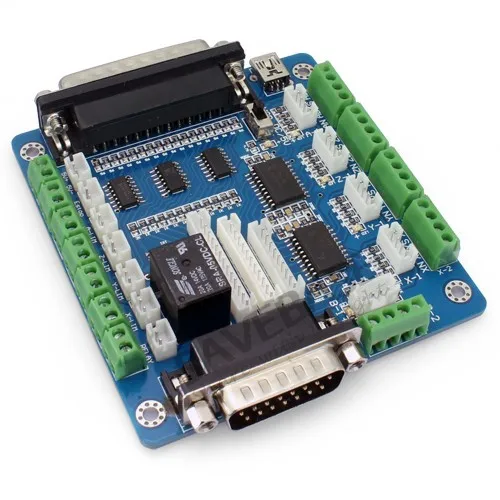

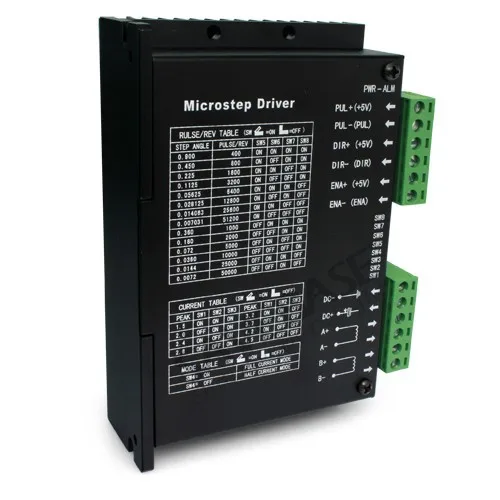

ЧПУ Комплект 5 Осей Интерфейсная Панель + 3 Оси M542H Шаговый Контроллер Панели Драйвера Описание Эта последнейшая модернизированная продаваемая 5 осей интерфейсная панель специально создано для управления одна- осевыми контроллерами шагового двигателя с ЧПУ , такие как M542, M542H, MA560, MA860H, 2M542, 2M982,DM542(A), DM860(A) и так далее. С помощью данной коммутационной платой, ПК может напрямую управлять любыми 1-5 шт. одна- осевыми контроллерами шагового двигателя через MACH3, EMC2, KCAM4 и так далее. Этот M542H Шаговый Контроллер Панели Вызова является микрошаговым драйвером с высоким свойством по технологии управления с чистого синусоидального тока. С помощью этой технологии и технологии самонастройки( автоматическая регулировка тока) для каждой оси, контроллёр работает с меньшим шумом, низшей теплотой, плавным движением, помимо того, по сравнению с аналогичными продуктами на рынке, у него лучше производительность на высокой скорости. Он подходит для управления четырехфазными и двухфазными гибридными шаговыми двигателями, поэтому он может предназначен для управления шаговыми двигателями Nema17--Nema34 с током 1.0A-4.5A. Короче говоря, Вы получите больше выгодов от данного набора. Пожалуйста, покупайте с уверенностью. Нажмите здесь для характеристики M542H Особенности I. 5 Осей Интерфейсная Панель Обновлённая цепь работает более спокойно и устойчиво, чем предыдущей версией Максимально поддерживает 5 шт. контроллёров шагового двигателя 2 Способа получения питания, от 5V DC источиника питания или через USB порта напрямую получает питание от ПК Два этапа обработки сигналов, гладкая передача сигнала, супер анти- помех На плате установлены 5 входа для датчиков начальных и конечных координат осей, стоп и так далее. Интерфейс для Реле/ шпинделя - Выходы для шпинделя двигателей или воздушного насоса, водяного насоса и так далее. 5 Индикаторов рабочего состояния, Визуальная индикация рабочего состояния контроллёра II. M542H Шаговый Контроллер Панели Драйвера Высокая производительность Входное напряжение от 20V DC до 100V DC Выходной ток от 1.0A до 4.5A Технология самонастройки, когда шаговый двигатель перейдёт от режима работы в режим ожидания, контроллёр автоматическо перейдёт от режима полного тока в режим полутока при выключении SW4 Технология управления с чистого синусоидального тока Максимальная частота входных импульсов 300 KHz TTL- совместимый и оптически изолированный вход Режим ожидания: автовключение, снижения потребления тока если нет вращения при выключении SW4 16 регулировков шага, максимальное разрешение в микрошаговом режиме до 51,200 шаг/об Подходит для управления четырехфазными и двухфазными шаговыми двигателями Поддержка режима PUL/DIR и CW/CCW Защита от недостаточного напряжения, перенапряжения, перегрузки по току и короткого замыкания - Полная защита вашего компьютера, драйвера, шаговых двигателей и т. д. от повреждений Применения Подходить к любым мальным и средным автоматическим оборудованию с ЧПУ управлением, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины Подходит для шагового двигателя широкого диапазона, от NEMA размера 17 дo 34 Для обработки различных формы моделя Для советования, как марка, архитектурная модель, значок, табличка, индикаторная панель, дверная пластина, украшение мебели, и так далее. Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее. M542H DIP- Настройки Переключателя I. Инструкция по DIP- Переключателю II. График Настройки DIP- Переключателя Динамическая настройка тока Пиковый Ток AVG Ток SW1 SW2 SW3 1.5A 1.0A ON ON ON 2.0A 1.4A OFF ON ON 2.4A 1.7A ON OFF ON 2.8A 2A OFF OFF ON 3.2A 2.3A ON ON OFF 3.7A 2.6A OFF ON OFF 4.2A 3A ON OFF OFF 4.5A 3.2A OFF OFF OFF Автоматическое Снижение Половинного-Тока SW4 ON OFF Работа-Полный Ожидание-Полный Работа-Полный Ожидание-Полный Выбор Разрешения Микрошага Микрошаг Шаг/Об.(1.8° двигатель) SW5 SW6 SW7 SW7 2 400 ON ON ON ON 4 800 ON OFF ON ON 8 1600 ON ON OFF ON 16 3200 ON OFF OFF ON 32 6400 ON ON ON OFF 64 12800 ON OFF ON OFF 128 25600 ON ON OFF OFF 256 51200 ON OFF OFF OFF 5 1000 OFF ON ON ON 10 2000 OFF OFF ON ON 25 5000 OFF ON OFF ON 50 10000 OFF OFF OFF ON 125 25000 OFF ON ON OFF 250 50000 OFF OFF ON OFF Рекомендуемый Источник Питания: 36V DC питание источника для Nema 17 шаговых двигателей 48V DC питание источника для Nema 23/24 шаговых двигателей 60V DC питание источника для Nema 34 шаговых двигателей Инструкция по Интерфейсу Схема Подключения I. Характеристики Интерфейсной Панели Электрические Свойства (температура окружающей среды Tj=25°Cpm) Входное Напряжение 5V DC источник питания или через USB порта напрямую получит питание от ПК Тип Драйвера Импульс + Направление + Разрешающий сигнал Подходящий Микрошаговый Драйвер 2 Фазы, 3 Фазы, 4 Фазы Микрошагоый Драйвер (M542/M542H/MA860H/3MA2290 и т.д.) Нетто Вес Около 80g Размеры 90 * 82 * 15mm (L*W*H) II. Характеристики of M542H Шаговый Драйвер Электрические Свойства (Tj=25°C/77°F) Параметры M542H Mини Типичный Maкс Единица Выходной Ток 1 - 4.5(3MS) A Напряжение Питания +20 +50 +100 VDC Логический Синальный Ток 7 10 16 mA Частота Входных Импульсов 0 - 300 KHz Сопротивление Изоляции 500     MΩ Операционная Среда & Другие Характеристики Охлаждение Естественное охлаждение или принудительное охлаждение Параметр Окружающая Среда Избегайте пыли, масляного тумана и едких газов Температура Окружающей Среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Oперационная Температура 70°C (158°F) Maкс Вибрация 5.9m/s 2 MКС Температура Хранения -20 °C ~ 65°C (-4°F ~ 149°F) Нетто Вес Около 370G 1 x 5 Осей Интерфейсная Панель 3 x ЧПУ Шаговый Контроллер Драйвера M542H(1.0A-4.5A) 1 x DB25 Параллельная Кабель 1 x USB Кабель Питания 1 x CD
