По сравнению с предыдущим третьем поколением TB6560AHQ Шаговым Драйвером, этот новое третье поколение TB6560AHQ Шаговой Драйвер включает в себя все функции предыдущего третьего поколения TB6560AHQ Шагового Драйвера, этот недавно выпущенный TB6600HG Шаговой Драйвер был специально разработан для больших шаговых двигателей, которые имеют более высокий ток. Так долго как текущий диапазон шаговых двигателей находится в пределах Так долго как текущий диапазон шаговых двигателей находится в пределах 0,2 ~ 5,0 ампер, все 2 Фазы или 4 Фазы Nema17, Nema23, Nema24 шаговых двигателей будут работать отлично с этим новым TB6600HG Шаговым Драйвером.

На самом деле, эти третье поколение TB6600HG Шаговых Драйверы имеют два вида версии, одна является стандартной версией, и другая является профессиональной версией. По сравнению с стандартной версией, у этой профессиональной версия главно есть два более функции, чем эта стандартная версия, одна является "компьютерной G-код функцией записи", и другая является "ручной функцией програмирования". Кроме этих двоих функцией, у этих двоих версией нет других разниц.

Во-первых, все эти два верции уже обновили их PCB борты, этот перепроектированный PCB борт будет избежать TB6560 чип было легко взорван, как предыдущая версия.

С этим внедренным запоминающим чипом, этот профессиональная верция этого третьего 4 Оси TB6600HG Шагового Двигателя может легко записать этот G-код работать на ЧПУ компиютерном программном обеспечении (e.g. Mach3, EMC2, KCAM4, etc..), и потом перезапускать записанный G-код, чтобы сделать шаговым двигателю работать без компьютера.

Кроме того, эти модернизированные внешные ручные управляемые инструменты (индикаторная панель и управляемая клавиатура) на профессиональной верcии могут не только быть используемы для управления шаговым двигателем вручную, но тоже вручную програмирования этот G-код. Все вручную запрограммированные G-код тоже будут записываться во вложенный интеллектуальный чип памяти, а затем мы тоже можем легко оперировать записанный G-код для управления шаговым двигателем. Учитывая, что компьютерная функция запоминающая G-код станет достаточной для работы всех трех осей без компьютера, чтобы избежать повторного функции, эта ручная программированная функция главно предназначена для одной оси, чтобы сделать линейное движение, поэтом, этот три оси не может быть вручную запрограммированы одновременно. Эта функция широко была используема на работе, которой просто нужно один, как RBI станок, конвейер и т.д...

В конце концов, оба эти два версии полностью используют оптическую изоляцию полного закрытия и Одночиповый PWM Биполярный Cинусоидальный Измельчитель чтобы, страховать работать на низком уровене шума & вибоации, и избежать ползучести при низкой скорости. Это очень подходит к драйвером с 2-фазами and 4-фазами гибридными шаговыми двигателями.

Словом, эти качества и функции нового третьего поколения передового 4 Осей TB6600HG Шагового Двигателя модернизируется с предыдущей версии. Поэтом, мы верим, что эти два типа версий должны удовлетворить различным пользователям на ЧПУ DIY.

Вы смотрите эту 3 Оси Стандартная Версия (TB3H-CD-S (Коробка)), если вам нужны другие версии, сважитесь с нами свободно пожалуйста.

Высокое свойство, эффективная стоимость.

Автоматическое снижение холостого ток.

Для управления этим шаговым двигателем вручную, оба стандартных и профессиональных дрвайвера включают в себя интикадорную панель и управляемую клавиатуру.

Авточатически идентифицировать компъютер и управляемую клавиатуру, функции между компъютером и управляемой клавиатурой могут переклюсаются умно.

Индикаторная панель может отследить в режиме реального времени движенный путь G-Кода в компиютере или вводить с помощью управляемой клавиатуре, и потом показать численое изменение каждого оси'(X, Y, Z оси так и далее.) на их экране полностью и одновременно.

Оба стандартных версии и профессиональных версии подходят к Mach2, Mach3(Умолчающее Программное обеспечение), LinuxCNC(EMC2), KCAM4 ЧПУ программным обеспечениям, и так далее.. Кроме того, эта профессиональная версия тоже может отследить движенный путь G-Код от этого ЧПУ ппрогоаммного обеспечения(e.g. Mach3, EMC2, KCAM4, и так далее.) относящийся к компъютере и записать G-код в этот чип памяти; Легко оперировать неоднократно G-код для управлять шаговыми двигателями без компиютера.

Эта профессиональная версия тоже поддеожает программировать вручную через управляемой клавиатуры, только ввходить это требуемое на одном оси и записать их в запоминающем чипе драйвера, и потом оперировать эти записанные стоимомти водить этот ось, чтобы сделать этот ось линейное движение, широко используема на станке RBI, Конвейер и так далее.

Aвтоматически закончить инструментальные настройки на X, Y, Z Оси через управляемой клавиатуры, без поддержки от компъютеры.

Coвмещаться с всеми двигателями 0.2A ~ 5.0A (пик) номинальным током, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера.

1, 2, 4(новая модель), 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко.

Безопасность перегрузки, перегрузки по току, перегрузки по напряжению и перегревы - Полная защита для вашего температуры и личного оборудования.

Полное закрытие Оптической изоляции и Одночиповый PWM Биполярный Cинусоидальный Измельчитель страховать работать на низком уровене шума & вибрации, и избежать ползучести при низкой скорости.

С одным 0-10V PWM выходом сигнала для регулированиня скорости и одным управляемым портом реле.

5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить Органичение, Экстренную кнопку, Выравнивание средной точки, Выравнивание резака/Установку инструмента и так далее..

Охлаждения Алюминий & Высокая интерсивность PVC Короб-Дизайн для Охлаждения, и защитить драйвер избежать повредить от грязи, пыли или других жидкостей.

Для обработки макетов различных узоров.

Для советования, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, т.д

Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее..

Подходить к любым мальным и средным автоматическим оборудованиям с ЧПУ контроллером, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.

12-16V DC питание источника для Nema 17 шаговых двигателей

24~36V DC питание источника для Nema 23/24 шаговых двигателей

36~45V DC питание источника для Nema 34 шаговых двигателей

Высокое(≥45V) напряжение будет легко вызвать драйвер и шаговые двигатели быть повреждены !
Пожалуйста, ВЫКЛЮЧИТЕ питание перед подключением или отключением разьёма, чтобы избежать сжигать эту панель.

Выходной ток питания источника может рассчитаться по следующей формуле:
Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A

Например, если вы хотите водить 3 * 2A Nema 23 шаговых двигателей, 24V 8A DC питание источника рекомендуется теоретически, но высокая мощность как 24V 10A/15A тоже станет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами для помощи свободно пожалуйста

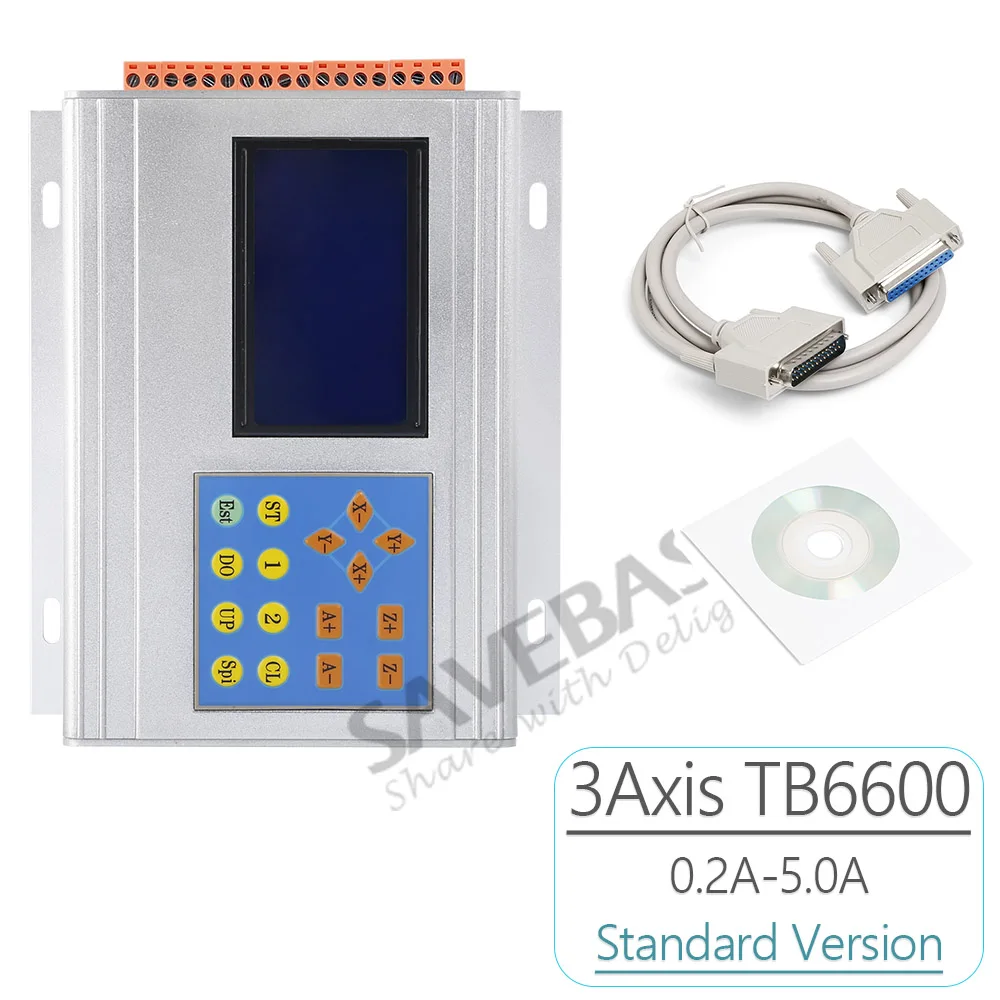

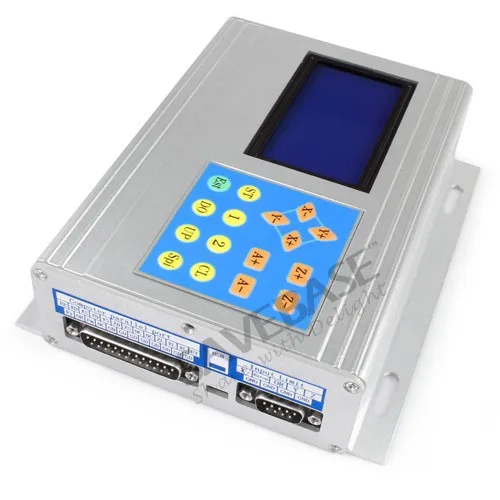

1 x Третье Поколение 3 Оси TB6600HG Шаговой Драйвер с Алюминиевой коробкой (Стандартная Версия)

1 x Наружная Управляемая Панель (Стандартная Версия)

1 x Наружная Индикаторная Панель (Универсальная)

1 x LPT Параллельная Кабель

1 x CD
