3-оси DIY Комплект ЧПУ для Nema16 Nema17 Nema23 Мотор M335 Шаговый Драйвер 3.5 A 30VDC | Обустройство

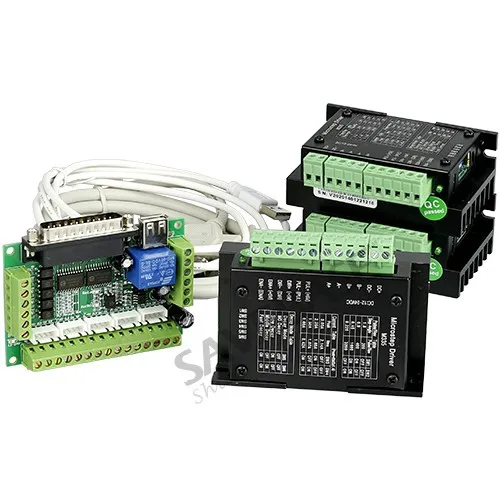

3 x M335 Панель Контроллера Шагового Дравера(0.5-3.5 А) + DIY ЧПУ Комплект 5 Осей Интерфейсная Панель   Описания Этот 5- осей интерфейсный борт была разработана специально для 2- фазной контроллера шагового драйвера. Этот интерфейсный борт использует высокопроизводительный драйвер третьего состояния 74HC244 и Шмитт инвертор 74HC14. Эти усиленные, выпрямленные, отфильтрованные входные сигналы сделают выходной сигнал драйверной способности стабильнее и сильнее. С этим 5- осей интерфейсным бортом, любой 1-5 микрошаговой драйвер может был управляем непосредственно через ПК, использующий ЧПУ  программное обеспечение  как MACH3, KCAM4,WinPc Свет и так далее. Этот M335 является одным высокопроизводительным микрошаговым драйвером с низкой стоимостью. Этот M335 использует однокристальный PWM биполярный синусоидальный измельчитель обеспечивать низкую вибрацию и высокую эффективность. Он подходит водить 2- фазы и 4- фазы гибридные шаговые двигатели, поэтому Nema16, Nema17, Nema23 шаговые двигатели с 0.5A-3.5A током будут подходить для этого драйвера. Особенности I. 5- Осей Интерфейсный Борт

Высокое свойство, эффективная стоимость.

Все сигналы оптоизолирована котороый может защищать ваш компьютер.

5-входных интерфейсов для ограничения, кнопки аварийного останова, резчика выравнивания и так далее.

Широкий Диапазон Входного Напряжения: 12-24V, и с анти-реверса функцией.

Один выходной управляемой интерфейс реле, подключается с двигателем шпинделя или воздушный насос, водяной насос и так далее.

Выход 0-10V аналогового напряжения для инвертора контролирует скорости шпинделя.

  II. M335 Шаговой Драйвер

Низкая стоимомть, нет буйствующего явления при низкой скорости. Низкий уровень шума и нерезонансная область.

Напряжения питания миксимум до 30V DC.

Выходной ток максимум 3.5A.

Подходящий для 2-фазы и 4-фазы двигателей.

Сигнальной вход оптоэлектронной изоляции высокой скорости.

1, 2, 8, 16 регулируемые микрошаговые управления заставляет движении двигатели более точными и гладкими.

Автоматическое уменьшение тока холостого.

Защита обратной мощности.

  Применения Подходит для различных малых размеров оборудования и инстументов. Как гравировальный станок, машина маркировки, автомат для резки, лазерное наборное производство, плоттеры, станки ЧПУ и устройство обработки. Подходит для широкого диапазона шаговых двигателей, от NEMA размера 16/17/23. Выбор Питания Источника Выбор Напряжения 12-24V DC питание источника для Nema 16/17 шаговых двигателей. 24-30V DC питание источника для Nema 23 шаговых двигателей. ( Высокое (≥ 30V) напряжение будет сжигать эти чипы или шаговые двигатели!!! Выбирайте питание источника осторожно пожалуйста.) Выбор Тока Выходной ток питания источника может рассчитаться по следующей формуле . Выходной ток = Номинальный ток ваших шаговых двигатели * качество + 2A. Если этот ток питания источника является слишком низким для двигателей, он будет легко сжигать драйвер. Пожалуйста SHUT DOWN При избежании перегорения платы, пожалуйста, выключите питание, перед подключением или отключением разъемов. M335 DIP Уставки Переключателя Установки Микрошагового Разрешения Микрошаговое Разрешение SW1 SW2 1 OFF OFF 1/2 ON OFF 1/8 ON OFF 1/16 ON ON Установка Режима Распада Режим Распада SW5 SW6 No Распад OFF OFF Медленный Распад ON OFF Распад Средней Скорости OFF ON Быстрый Распад ON ON Установки Выходного Тока SW3 SW4 Полный Ток Автоматически Половина Тока Пиковый Ток RMS Пиковый Ток RMS OFF OFF 3A 2.14A 1.5A 1.07A ON OFF 2.25A 1.6A 0.6A 0.42A OFF ON 1.5A 1.07A 1.5A 1.07A ON ON 0.6A 0.42A 0.6A 0.42A Инструкции Интерфейса Схема Подключения Электрические свойства 5 Осей Интерфейсная Плата(Окружающая Температура Tj = 25?C) Входное Напряжение Получить мощность от ПК через USB порта и 12-24V питания источника(необязательный) Тип драйвера Сигнальное Управление Пульса и Направления Подходящий Микрошаговой Доайвер 2 Фазы Микрошаговой Доайвер Нетто вес Около 75г Габаритные размеры 90*70*20mm (Д*Ш*В) Электрические Характеристики M335 Микрошагового Драйвера Входное Напряжения 12V ~ 30V(Пик) DC Выходной Ток 0.5A ~ 3.5A (Пик) Тип Драйвера Пульс + Направление + Разрешающее Сигнальное Управление (Одночиповых PWM Биполярный Синус Измельчителя) Подхожящий Двигатель Nema16, Nema17, Nema23 Изолированный сопритивление 500MΩ Операционая Среда & Другие Характеристики M335 Микрошагового Драйвера Охлаждения Естественное охлаждение или Принудительное охлаждение вентилятора Операционая Среда Среда Избежание пыли, масляного тумана, агрессивных газов Окружающая Температура 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Операционая Температура 70°C (158°F) Максимум Температура Хранения -20 °C ~ 125°C (-4°F ~ 257°F) Общий Вес Около. 200g
