CNC Kit 4 оси 0.2 5A TB6600HG Шаговый Драйвер 3 Nm 425oz in Nema23 36V10A Питание|cnc engrave|cnc accessoriescnc router |

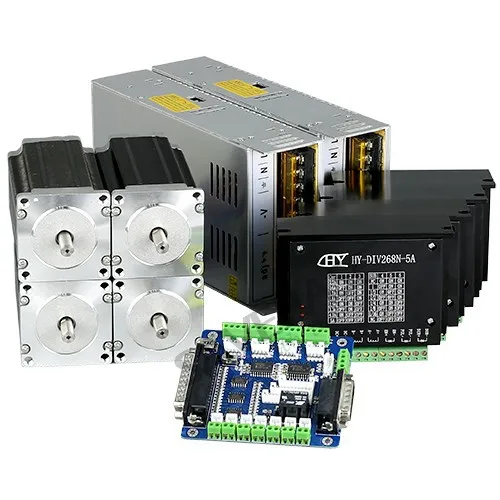

4  Штуки 5A 45VDC TB6600HG Микрошаговой Драйвер + 5 Осей Интерфейсная Плата

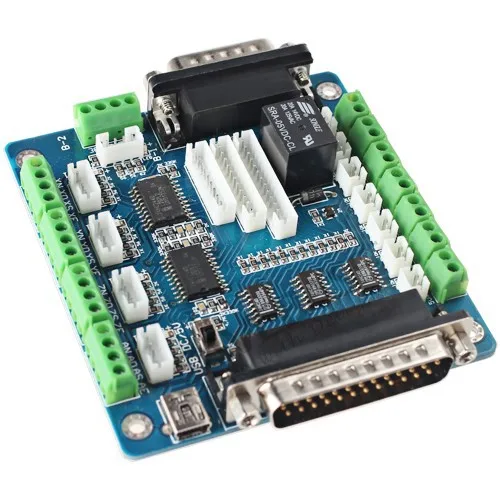

4  Штуки Nema23 2.5Nm/354 Oz-in Шаговых Двигателя + 2 Штуки 36V10A Питания источника   Описания Данная последная обновленная популярная 5 Осей интерфейсная плата специально разработана для ЧПУ контроллера микрошагового драйвера, такие как TB6600HG, M542, M542H, MA560, MA860H, 2M542, 2M982 т. д. одноосный контроллер шагового двигателя. С помощью данной 5 осей интерфейсной плате, PC может управляет любым 1-5 контроллером микрошагового драйвера непосредственно через MACH3, EMC2, KCAM4, т. д. TB6600HG микрошаговый драйвер высокого действия, он строится на последней оригинальной TOSHIBA высокоэффективности TB6600HG IC. Данный TB6600 НГ пользуется одиноким- чипом PWM биполярным синусоидальным прерывателем, чтобы гарантировать низкую вибрацию и высокую эффективность. Кроме того, новый дизайн с BiCD0.13 (45V) технологией на чипсете также обеспечивает максимум 5.0A выходной ток и 45V выходное выдерживающее напряжение. Поэтому, только диапазон тока шагового двигателя находится в пределах 0.2-5 амперов, все 2-фазовых и 4-фазовых Nema17, Nema23, Nema24 шаговые двигатели будут работать отлично с таким новым TB6600HG шаговым драйвером. Особенности I. 5 Осей Интерфейсная Плата Высокое действие, экономично- эффективность. Максимально поддерживает 5 осей контроллер шагового двигателя. Два способа для получения мощности, 5V DC питание источника или USB порт для получения мощности из PC непосредственно. Обработка двухэтапного сигнала, гладкая передача сигнала, мощная функция анти- помеха. 5 выходных интерфейсов для определения: Ограничение, Экстренная- Остановка, Выравнивание по центру, Резак- Выравнивание, т. д.. Шпиндельный двигатель или воздушный насос и так далее, подключаются к выходному управляющему интерфейс реле. 5- осей рабочая выставка LED, зрительно покажет рабочее состояние о контроллере шагового драйвера. II. TB6600HG Контроллер Шагового Драйвера Высокое действие, экономично- эффективность. Автоматическое уменьшение холостого тока. Максимально напряжение питания источника 45V DC. Максимальный выходной ток 5.0A. Подходит к 2- фазовому и 4- фазовому двигателю. Входного сигнала оптоэлектронного изолятора с высокой скоростью. Одинокий- чип PWM биполярный синусоидальный прерыватель гарантирует низкую вибрацию и высокую эффективность. 1, 2, 4 ( Новый Режим), 8, 16 управление регулируемого микрошага, двигатель работает более точно и гладко. Дизайн охлаждающей алюминиевой для охлаждения, и защищает доск драйвера от повреждения грязи, пыли и жидкости. Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждать ваш компьютер и устройство. III. Шаговой Двигатель 57BYGH112-401A Применения Подходит к любому малому и среднему автоматическому оборудовании с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины. Для рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, и т. д.. Для обработки моделя различных карты. Данный комплект подходит к следующим типичным станкам с ЧПУ. TB6600HG Настройки DIP- Переключателя Выходной

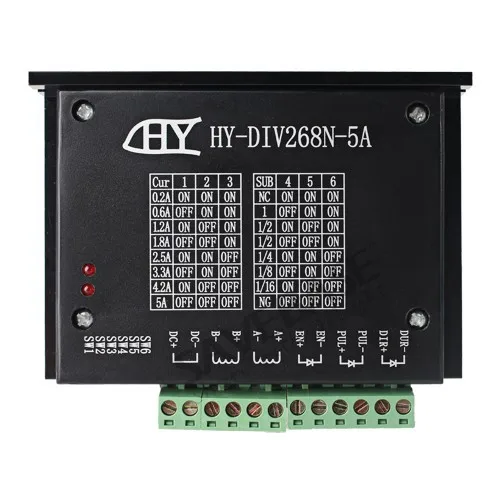

Ток Перекл. 1 Перекл. 2 Перекл. 3 Микрошаговой
Режим Перекл. 4 Перекл. 5 Перекл. 6 0.2A Вкл. Вкл. Вкл. N/A Вкл. Вкл. Вкл. 0.6A Вык. Вкл. Вкл. 1(Полный Шаг) Вык. Вкл. Вкл. 1.2A Вкл. Вык. Вкл. 2 Вкл. Вык. Вкл. 1.8A Вык. Вык. Вкл. 2 Вык. Вык. Вкл. 2.5A Вкл. Вкл. Вык. 4 Вкл. Вкл. Вык. 3.3A Вык. Вкл. Вык. 8 Вык. Вкл. Вык. 4.2A Вкл. Вык. Вык. 16 Вкл. Вык. Вык. 5.0A Вык. Вык. Вык. N/A Вык. Вык. Вык. Интерфейс (3G 5 Осей Интерфейсная Плата) (TB6600HG Шаговой Драйвер) Схема Подключения ( Подключение- Интерфейсной- Платы) (TB6600HG- Подключения) Электрические Спецификации 5 Осей Интерфейсной Платы Входное Напряжение 5V DC питание источника или USB порт для получения мощности прямо от компьютера Тип Драйвера Импульс + Направление + Разрешающее Управление сигнала Подходящий Шаговый Драйвер 2 Фаза, 3 Фаза, 4 Фаза Шаговой Драйвер (M542/M542H/MA860H/3MA2290 т.д.) Чистый вес Прибл. 80г Размер 90*82*15мм(Д*Ш*В) Электрические Спецификации TB6600HG Шагового Драйвера Входное Напряжение 12V ~ 45V(Пик) DC Выходное Питание 0.2A ~ 5.0A (Пик) Тип Драйвера Импульс + Направление + Разрешающее управление сигнала

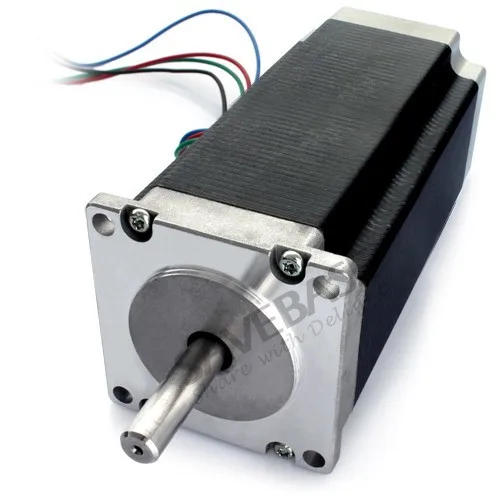

(ШИМ биполярный синусоидальный прерыватель одиноких-чипов) Подходящий Двигатель Nema17, Nema23, Nema24(номинальный ток: 0.2A-5.0A) Окружающая Среда Операции& Другие Спецификации TB6600HG Шагового Драйвера Охлаждение Естественное охлаждение или принудительное охлаждение вентилятора Окружающая Среда операции Окружающая Среда Избежание пыли, масляного тумана, агрессивных газов Температура Окружающей Среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Рабочая Температура 70°C (158°F) Макс Температура Хранения -20 °C ~ 65°C (-4°F ~ 149°F) Общий Вес Прибл. 300г Размер 105*85*35мм Спецификации Питания Источника Входное Напряжение 90-132VAC/180-264VAC через Переключателя Входная Частота 47~63Hz Выходное Напряжение 36V Полный Ток 10A Регулируемый Диапазон Напряжения 36V±10% Размер 215*115*50мм Вес 1100г Спецификации Шагового Двигателя Модель 57BYGH112-401A Вал Одинокий Вал (Диаметр:8мм; Длина:21мм) Номинальный Ток 3.0A/Фаза Номинальное Напряжение 6.0V Угол Шага 1.8°±5% Фаза 2 Фазы Сопротивление Фазы 2.0x(1+10%)Ω/Фаза Индуктивность Фазы 7.5x(1+20%)mH/Фаза Удерживающий Крутящий Момент 2.5Nm (Прибл. 354 Oz-in) Фиксированный Крутящий Момент 600gf.cm Изоляционное Сопротивление ≥100MΩ (500VDC) Класс Изоляции Класс B Вес 1.6кг/шт
