Savebase 4 Осевой ЧПУ Комплект для Nema17 Nema23 Nema34 Моторов + * TB6600HG Шаговый Драйвер 5A|kit

DIY ЧПУ Комплект 5 Осей Интерфейсная Плата
+ 4 Штуки TB6600HG Контроллер Шагового Драйвера Описания

Эта последная обновленная ходкая 5 осей интерфейсная плата специально разработана для ЧПУ контроллер одинокого осевого шагового двигателя, например, TB6600HG, M542, M542H, MA560, MA860H, 2M542, 2M982 т.д. контроллер одинокого осевого шагового двигателя. Имея эту 5 осей интерфейсную плату, любой 1-5 одинокий осевой контроллер шагового двигателя может быть непосредственно контролирована компьютером через MACH3, EMC2, KCAM4, т.д..

TB6600HG микрошаговый драйвер высокого действия, он строится на последней оригинальной TOSHIBA высокоэффективности TB6600HG IC. Этот TB6600HG принимает ШИМ биполярный синусоидальный прерыватель одиноких-чипов, чтобы гарантировать низкую вибрацию и высокую эффективность. Кроме того, новый дизайн с BiCD0.13 (45V) технологией процессов на чипсете также обеспечивает максимум 5.0A исходящий ток и 45V выходной выдерживающее напряжение. Следовательно, только диапазон тока шагового двигателя находится в пределах 0.2-5 амперов, все 2-фазового и 4-фазового Nema17, Nema23, Nema24 и мальный размер Nema34 шаговый двигатель будет работать отлично с таким новым TB6600HG шаговым драйвером.

Короче говоря, с помощью этого комплекта ЧПУ, вы будет получать выгоду от этого комплекта на ЧПУ работе. Прошу покупать этот комплект с уверенностью.

Пожалуйста, обратите внимание: Эта плата использует параллельный порт для связи с компьютером, USB используется в поставке питания для платы.

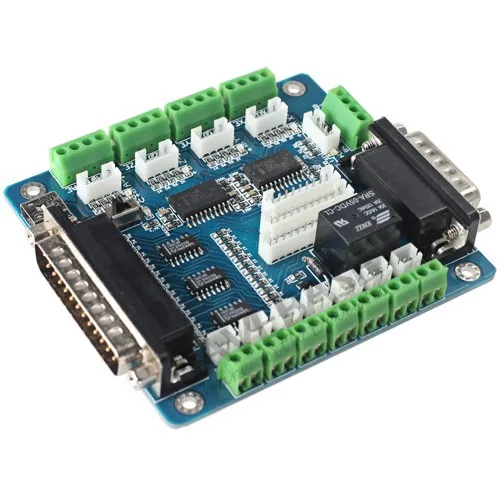

Особенности I. 5 Осей Интерфейсная Плата

Высокое действие, экономично-эффективность

Максимально поддерживает 5 осей контроллёр шагового двигателя

Два способа для питания получения, 5V DC электропитание или USB порт для питания получения из компьютера непосредственно

Обработка двухэтапного сигнала, гладкая передача сигнала, мощная функция анти-помеха

5 интерфейсов ввода для определения: Ограничение, Экстренная-Остановка, Выравнивание по центру, Резак-Выравнивание, т.д.

Интерфейс управления релейного выхода, доступный для шпинделя двигателя или воздушного насоса, водяного насоса и т.д.

5-осей Светодиодный, визуально отображает рабочее состояние контроллёра шагового двигателя

Подключение параллельного порта

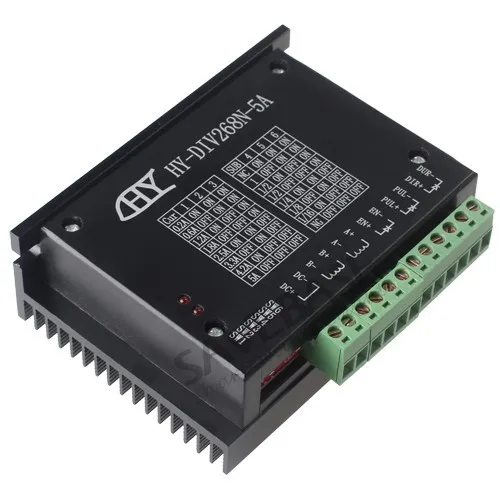

II. TB6600HG Контроллер Микрошагового Драйвера

Высокое действие, экономично-эффективность

Автоматическое уменьшение холостого тока

Напряжение питания до 45V DC

Исходящий ток с 0.2A до 5.0A

Подходящий для 2-фазового и 4-фазового двигателя

Вход сигнала оптоэлектронной изоляции высокой скорости

ШИМ биполярный синусоидальный прерыватель одиноких-чипов гарантирует низкую вибрацию и высокую эффективность

1, 2, 4 (Новый Режим), 8, 16 управление регулируемого микрошага, двигатель работает более точно и гладко

Оснащен интерфейсной платой 3-го поколения, индикаторной панелей и контроллером для управления двигателем вручную



Дизайн охлаждающей алюминиевой коробки для охлаждения, и защитите доск драйвера от повреждения грязи, пыли и жидкости

Защита от перегрузки, перетока, перегревы, перенапряжения и недонапряжения, чтобы избежать повреждение для вашего компьютера и устройств

Применения

Подходящий для любого малого и среднего автоматического оборудования с ЧПУ контроллером, например X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины, и сортировочные машины

Подходящий для широкого диапазона шаговых двигателей с размера NEMA 17 до 34

Для изготовления рекламы, например: марка, архитектурный макет, значок, табличка, дисплей, табличка на дверях, украшение мебеля, т.д.

Для обработки макетов различных узоров

Выбор Блока Питания

12~24V DC блок питания для Nema 17 шагового двигателя

24~36V DC блок питания для Nema 23/24 шагового двигателя

36~45V DC блок питания для Nema 34 шагового двигателя

Выходной ток блока питания должен превышать сумму номинального тока двигателя.

Пожалуйста, ВЫКЛЮЧИТЕ питание перед подключением или отключением разьёма, чтобы избежать выгорание доски.

TB6600HG Настройки DIP-Переключателя I. Инструкция DIP-Переключателя II. Схема Настройки DIP-Переключателя Выходной Ток Переключатель 1 Переключатель 2 Переключатель 3 0.2A Включение Включение Включение 0.6A Выключение Включение Включение 1.2A Включение Выключение Включение 1.8A Выключение Выключение Включение 2.5A Включение Включение Выключение 3.3A Выключение Включение Выключение 4.2A Включение Выключение Выключение 5.0A Выключение Выключение Выключение Микрошаг Переключатель 4 Переключатель 5 Переключатель 6 N/A Включение Включение Включение 1(Полный Шаг) Выключение Включение Включение 2 Включение Выключение Включение 2 Выключение Выключение Включение 4 Включение Включение Выключение 8 Выключение Включение Выключение 16 Включение Выключение Выключение N/A Выключение Выключение Выключение Инструкция по Интерфейсу (3G 5 Осей Интерфейсная Плата) (TB6600HG Шаговый Драйвер) Схема Подключения (Подключение-Интерфейсной-Платы) (TB6600HG-Подключение) Электрические Спецификации Интерфейсной Платы Входное Напряжение 5V DC блок питания или USB порт для получения питания прямо от компьютера Тип Драйвера Импульс + Направление + Enable Одинокий Управление Подходящий Шаговый Драйвер 2 Фаза, 3 Фаза, 4 Фаза Шаговый Драйвер (M542/M542H/MA860H/3MA2290 т.д..) Чистый вес Прибл. 80г Размер 90 * 82 * 15мм (Д*Ш*В) Электрические Спецификации TB6600HG Шагового Драйвера Входное Напряжение 12V-45V(Пик) DC Выходное Питание 0.2A-5.0A (Пик) Тип Драйвера Импульс + Направление + Разрешайте сигнальное управлениесигнальный (ШИМ биполярный синусоидальный прерыватель одиноких-чипов) Подходящий Двигатель Nema17, Nema23, Nema24, малый размер Nema34 (номинальный ток: 0.2A-5.0A) Вес Нетто 250г Размер 105*85*35мм Операционная Окружающей Среда & Другие Спецификации TB6600HG Шагового Драйвера Охлаждение Естественное охлаждение или Принудительное охлаждение вентилятора Операционная Среда Окружающая Среда Избежание пыли, масляного тумана, агрессивных газов Температура Окружающей Среды 0 °C ~ 50°C (32°F ~ 122°F) Влажность 40%RH ~ 90%RH Рабочая Температура 70°C (158°F) Макс Температура Хранения -20 °C ~ 65°C (-4°F ~ 149°F) Общий Вес Прибл. 300г

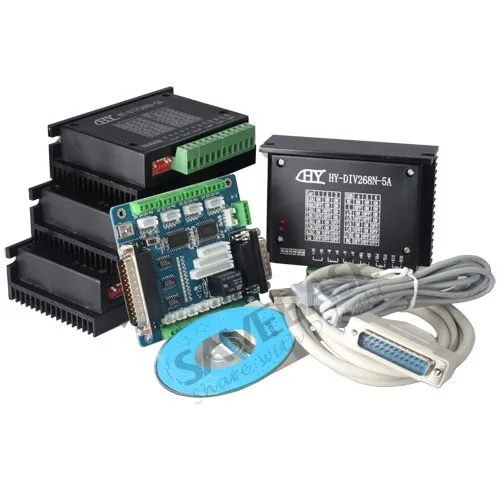

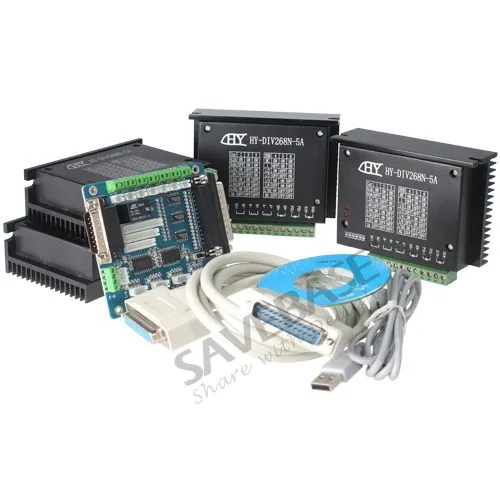

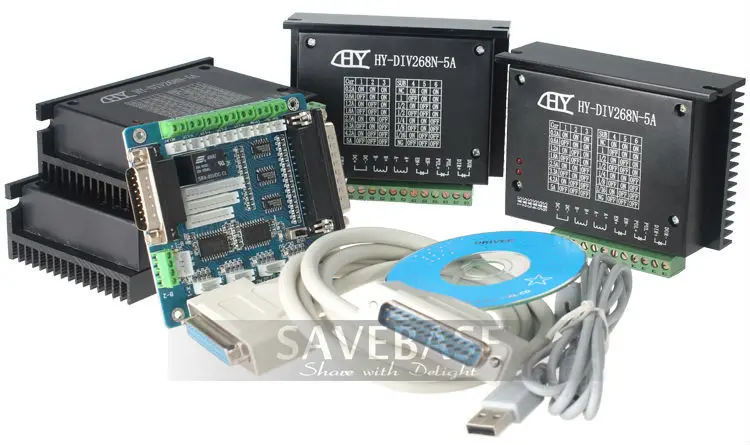

4 x 1 Ось TB6600HG Контроллер Шагового Драйвера (TB1H)

1 x 5 Осей Интерфейсная Плата

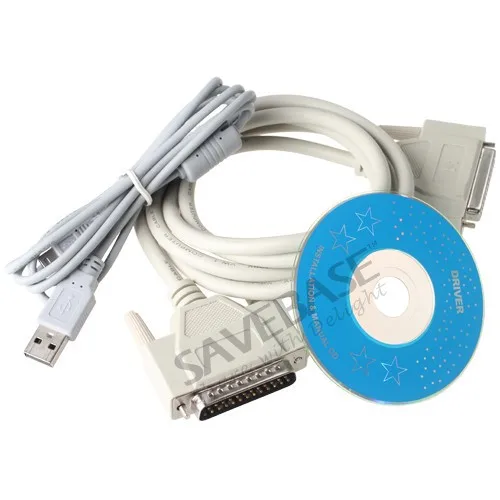

1 x DB25 LPT Параллельный Кабель

1 x USB Кабель Питания

1 x CD
