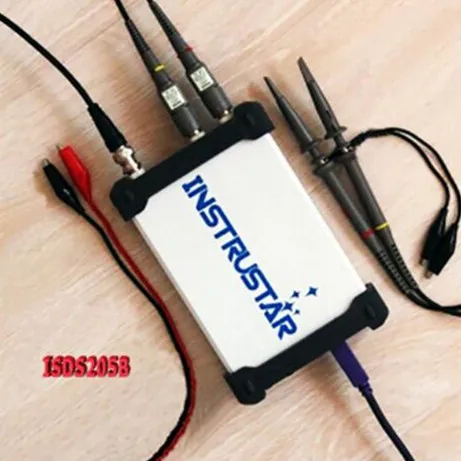

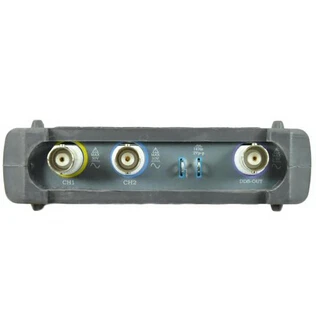

Новый USB цифровой осциллограф на базе ПК

ISDS205B/анализатор спектра/DDS/развертки/данных

Регистраторы

Особенности:

Двухканальный цифровой осциллограф ISDS205B, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X, Y и XY переменная схема двухканальный Виртуальный осциллограф, анализатор спектра, регистратор данных. Между тем, он поддерживает DDS и функцию развертки. DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.

Цифровой осциллограф

Анализаторы спектра

Регистратор данных

DDS генератор

Развертки

ISDS205B

√

√

√

√

√

Цифровой осциллограф

Каналы

2

Импеданс

1MΩ 25pF

Соединительная муфта

От источника переменного или постоянного тока

Разрешение по вертикали

8Bit

Диапазон усиления

-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Вертикальная точность

± 3%

Развертки диапазон

1ns-20s

Вход защиты

Диода, 50Vpk

Autoset

Да (от 10 Гц до 20 МГц)

Режим запуска

Авто, нормальный и сигнал

Триггер Тип

Нет, поднимается край, опускается край,

Поднимающаяся кромка или опускающаяся кромка

Уровень триггера

Да

Источник запуска

CH1, CH2

Буфера Размеры

1 Мб/ч

Пропускная способность

20 МГц

Макс образец

48 мс/с

Вертикальная установка

CH1, CH2, ADD, SUB, MUL

Дисплей режим

X, Y-T и X-Y

Измерений

Да

Волна спасти

Osc (частный), Excel и Bmp

Анализаторы спектра

Каналы

2

Пропускная способность

20 МГц

Алгоритм

FFT(18 окон), корреляция, спектр мощности

БПФ точек

8-1048576/CHN

БПФ измерения

Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

Фильтр обработки

Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.
IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

Регистратор данных

Канал

2

Импеданс

1MΩ 25pF

Соединительная муфта

От источника переменного или постоянного тока

Разрешение по вертикали

8Bit

Диапазон усиления

-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Образец

1 канал: 1K ~ 24M Hz

2 канала: 1K ~ 16M Hz

Сохраните файл

Максимальный 4G, время записи, связанное с частотой дискретизации

DDS генератор

Волна

Синус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth

Амплитуда

≥ 9Vp-p (без нагрузки)

Импеданс

200Ω ± 10%

Офсетная печать

± 2,5 V

Частотный диапазон

1 Гц ~ 20 МГц (синус), 1 Гц ~ 2 МГц (другие)

Частота Разрешение

1гц

Частота устойчивость

± 1 × 10-3

Частота точности

± 5 × 10-3

Треугольная волна линейность

≥ 98% (1 Гц ~ 10 кГц)

Синусоидальная волна искажений

≤ 0.8% (1 кГц)

Квадратная волна поднимается/время падения

≤ 100ns

Прямоугольная волна рабочий Круг

1% ~ 99%

Развертки

Диапазон развертки

Fs для Fe

Развертки временной диапазон

0,1 ~ 10 s

Амплитуда

0.5Vp-p ~ 10Vp-p

Развертки

Развертки стиль

Линейная развертка, бревенчатая развертка

Линейный диапазон развертки

1 Гц-20 МГц, мин 1 Гц шаг

Log диапазон развертки

1 Гц-10 МГц, 1,10,100 .... логарифмический шаг

Примечание:

Источник сигнала DDS, с увеличением частоты, наиболее значительный выход становится меньше, максимальная амплитуда каждого частотного сегмента, как показано ниже:

Частота/Vpp

<1 МГц

2 МГц

5 МГц

10 МГц

20 МГц

Синуса

9,26 v

8,48 v

6,16 v

2,64 v

0,63 v

Квадратной формы

9,36 v

9,36 v

--

--

--

Треугольник, вверх опилок, вниз опилок

9,12 v

7,36 v

5,08 v

--

--

Посылка (воздушно-пузырьковый конверт)

1 x isds205B осциллограф

2 x осциллограф зонда

USB кабель (1 шт.);

1 кабель BNC для крепления

1 CD (руководство и т. д.)
