Блок питания reci DY13 для W4 Z4 s4 100 Вт 130 co2 лазерная трубка лазерного гравера и резака

Блок питания reci DY13 для W4 Z4 s4 100 Вт 130 co2 лазерная трубка лазерного гравера и резака

Высокое качество бестселлер HY-DY13 Reci источник питания

Для W4 Z4 S4 100-130 Вт reci co2 лазерная трубка

1. Высокая эффективность

2. Система защиты

3. Хорошая производительность

4,10000 часов рабочего времени

Гарантия: 1 год

Марка и модель: HY-DY13 100 Вт

Продукт отличается отличным качеством и разумной ценой, стабильной производительностью, улучшением эффективности передачи и быстрым разрывом.

Производительность и время обслуживания лазерной трубки будут улучшены, когда СО2 лазерная трубка питания оснащен, который подходит

HY-DY13 имеет небольшой размер, быстрый отклик, который подходит для лазерной трубки Reci W4 и Z4

Co2 источника питания типа

Гарантийный срок

Матч лазерная трубка

DY10

Один год

Z2 & W2

DY13

Один год

Z4 & W4

DY20

Один год

Z6 Z8 & W6 Z8

Основные Особенности>

1. Форма этого источника питания тонкая, которая специально разработана для специальной лазерной трубки. Источник питания делает лазерную трубку более крупной и стабильной.

2. Быстрый ответ: он может увеличить мощность лазера и продлить срок службы лазерной трубки.

3. Простое управление: запуск и остановка лазера могут быть легко управляются с помощью уровня TTL.

4. Этот источник питания Имеет выходную защиту от открытого замыкания.

5. Этот источник питания имеет TTL сигнальную индикацию, водную индикацию сигнала и лазерную индикацию выхода.

6. Этот источник питания имеет кнопку, чтобы проверить его работу должным образом.

7. Применение: скульптура и акрил, ткань, двухцветный лист и резина и т. д.

Технические параметры>

Предмет

HY-DY10

HY -DY13

HY-DY20

Вход

Вход Напряжение

AC220VorAC110V (заказ должен быть особенно инструкцией)

Частота переменного тока

47 --- подача заявки на 440 Гц

Макс Входная мощность

450W

550W

1000W

Макс Вход ток

5A

8A

10A

Выход

Максимальная выходная мощность Напряжение

35KV

40KV

50KV

Макс Выход ток

24mA

28mA

35mA

Эффективность

Равная или более, чем 90 процентов (нагрузка вниз)

Время не-отказ

Равная или более than10000h

Скорость отклика

Равен или менее 1 мс (время от выхода сигнала переключателя до 90 процентов от исходного тока настройки)

Напряжение устойчивая к износу

Вход-выход, вход-корпус машины: AC1500V 10mA 60s; Выход катода и соединение корпуса машины

Применение окружающей среды

Рабочая температура (-10 ~ 40) , относительная влажность: равная или меньше, чем 90 процентов

Охлаждение Тип

В силу воздушного охлаждения

Размер (Ш * В * Г) мм

175*155*78

247*161*78

290*200*79

Питание инструкция>

I. Инструкция для подсоединения провода контрольного конца

, Для детей 1, 2, 3, 4, 5, 6 лет

5V TH TL WP G IN

1) Footer 1-5 в источник питания. (Не требуется при соединении основной пластины. Используется при регулировании

Мощность с потенциометром и ток 5 В должны быть менее 10 мА.

2) TH. TL относится к высокому и низкому уровню мощности соответственно, и WP относится к воде

Средства защиты.

3) футер 5G относится к земле, и 6 относится к входному концу.

4) при подключении контрольной пластины Подключите светильник к сигналу footer2 in

5) PWM также может использоваться в футере 6, но пик пульса должен достигать 5 В, и частота должна быть выше 20K.

6) для тестирования: 3, 4 и 5 находятся в коротком замыкании (или 4, 5 находятся в коротком замыкании и 3,

5 подключены к переключателю), Центр потенциометра соединен с 6 дюймов, и

Два других конца соединены с 5 В и заземлением (1 и 5) соответственно.

7) высокий уровень мощности контролирует светильник, 1 и 2 подключены, и 4 и 5 находятся в

Защита от воды.

8) не предлагается управлять лазерной мощностью с высоким

Частотная Модуляция, потому что это повлияет на срок службы

Лазер.

9) модель применима к лазеру W4, необходимо регулировать и использовать

Ток в соответствии с инструкциями лазера.

II. Инструкция по проводу питания

Футера-1 шт.

Заземления

Футера 2 footer3

AC 220V 50HZ 10A

Примечание: Таблица 10A относится к требованию к соединительному проводу, но не к фактическому рассеиванию энергии.

III. Инструкция для лазерной соединительной проволоки

1) Положительная красная линия с высоким напряжением подключена к лазерному хвосту

2) отрицательная белая линия подключена к лазерному выходному окну

Характеристическая вязкость полимера. Ограничение тока

Для ограничения рабочего тока потенциометр (находится в нижней части источника питания) должен поворачиваться против часовой стрелки (см. Схему схемы на нашем веб-сайте: www.recilaser.com). Ограничьте Максимальный выходной ток, так как он регулируется в инструкции по эксплуатации. Рабочий ток должен быть ограничен перед поставкой.

V. Линейная шкала между входным сигналом и выходным током

Поверните потенциометр, линейная шкала будет изменена: например, когда входной сигнал 0-5 В, выходной ток 0-40 мА. Или когда входной сигнал 0-2 в, выходной сигнал 0-40 мА.

Примечание: Когда потенциометр отключен слишком сильно, реальный выходной ток будет снижен тем же входным сигналом.

VI. С использованием современных

Стандарт использования для нашего источника питания составляет менее 220 В, 50 Гц. Колебание входного напряжения и частоты повлияет на рабочий ток, предоставляемый источником питания, эффективность является линейной. Нестабильное входное напряжение повлияет на выходную мощность лазерной трубки. Колебание входного напряжения не влияет на срок службы лазера, если только ток, обеспечиваемый источником питания, не превышает ограничение тока.

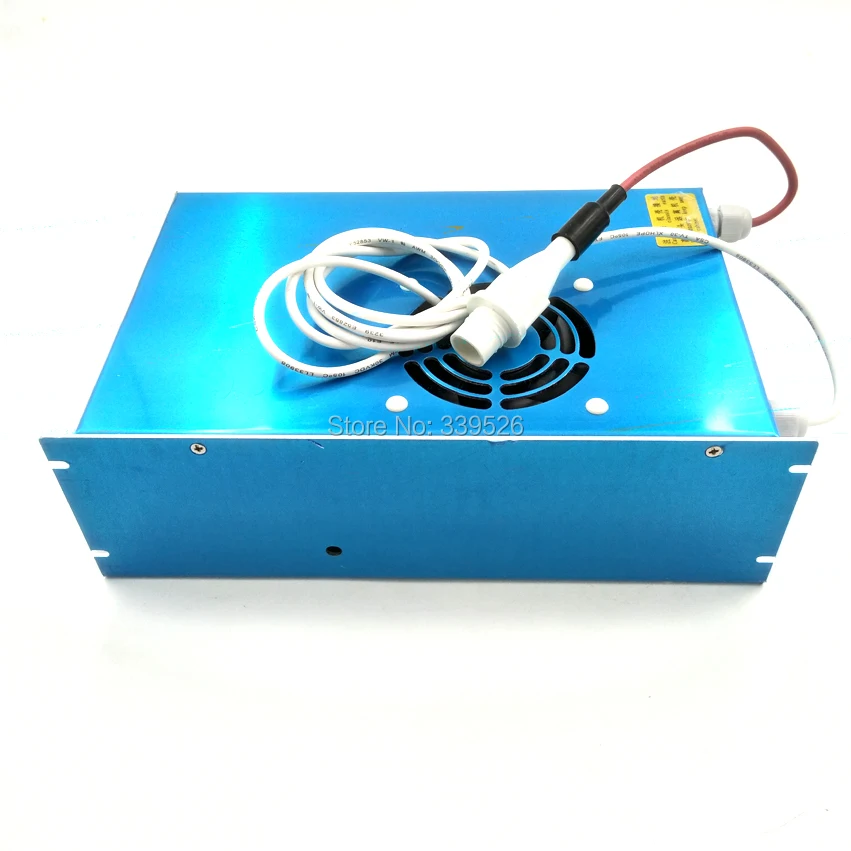

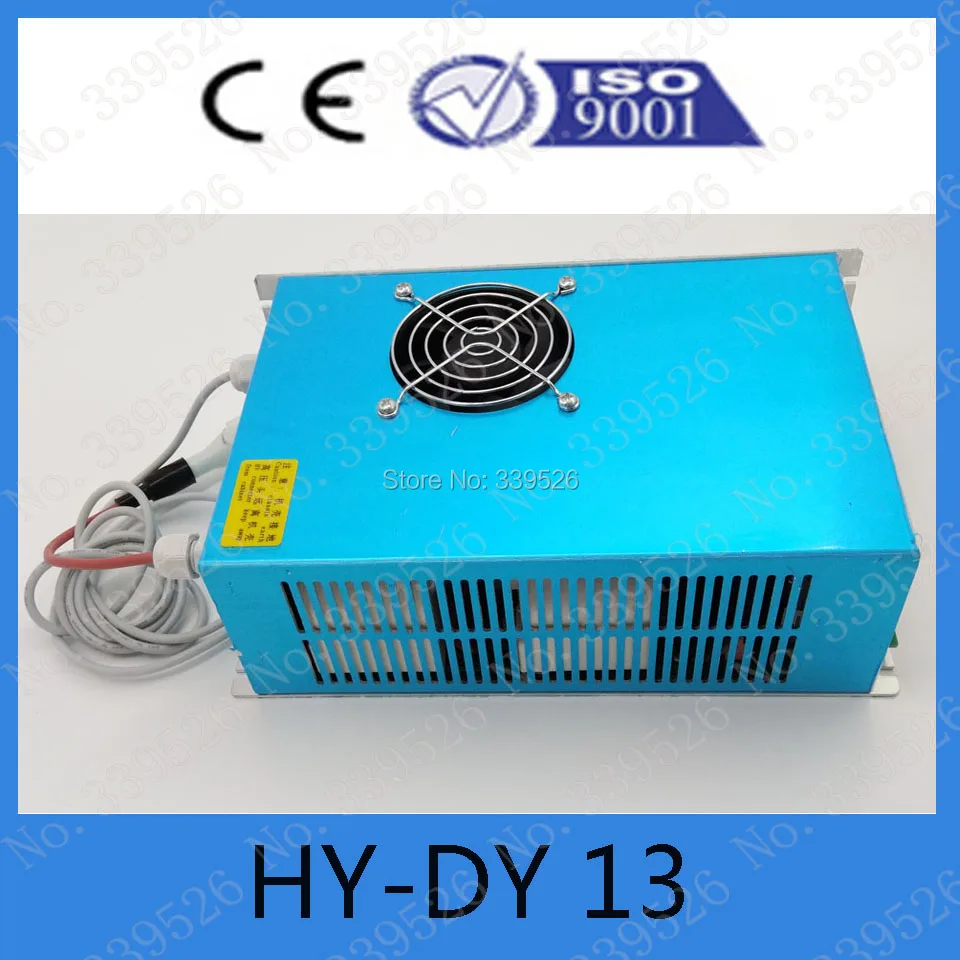

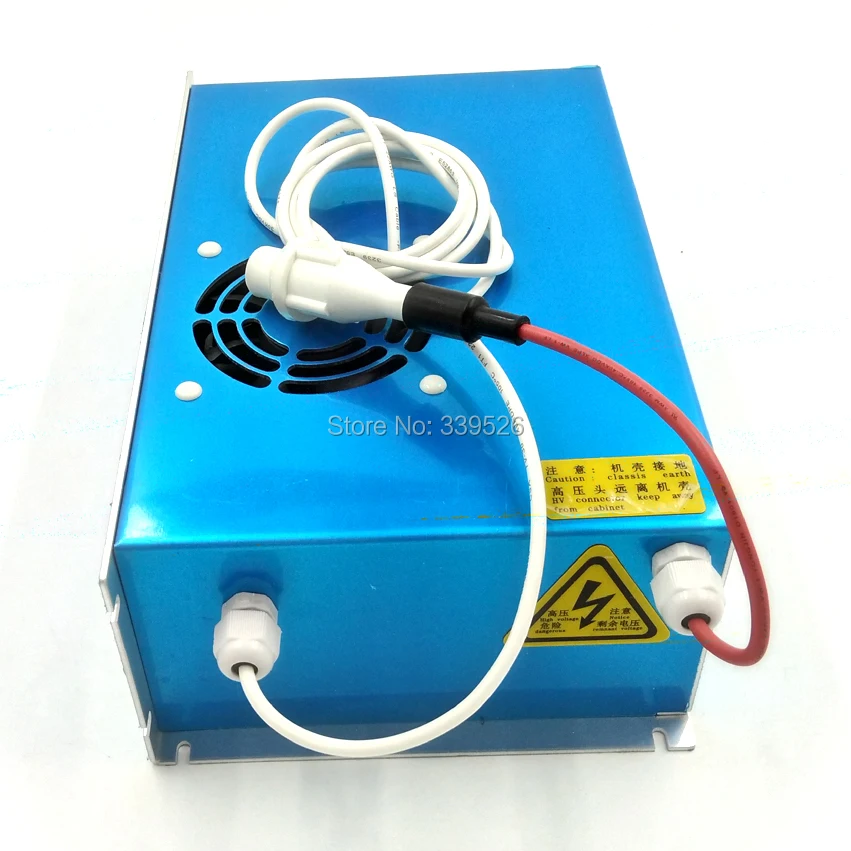

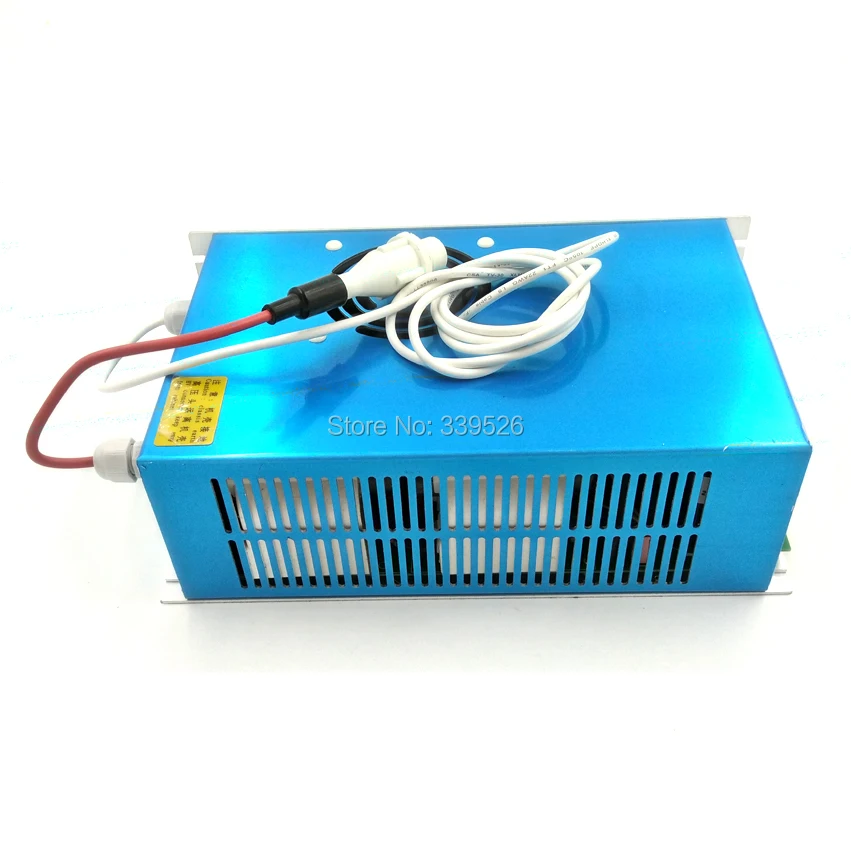

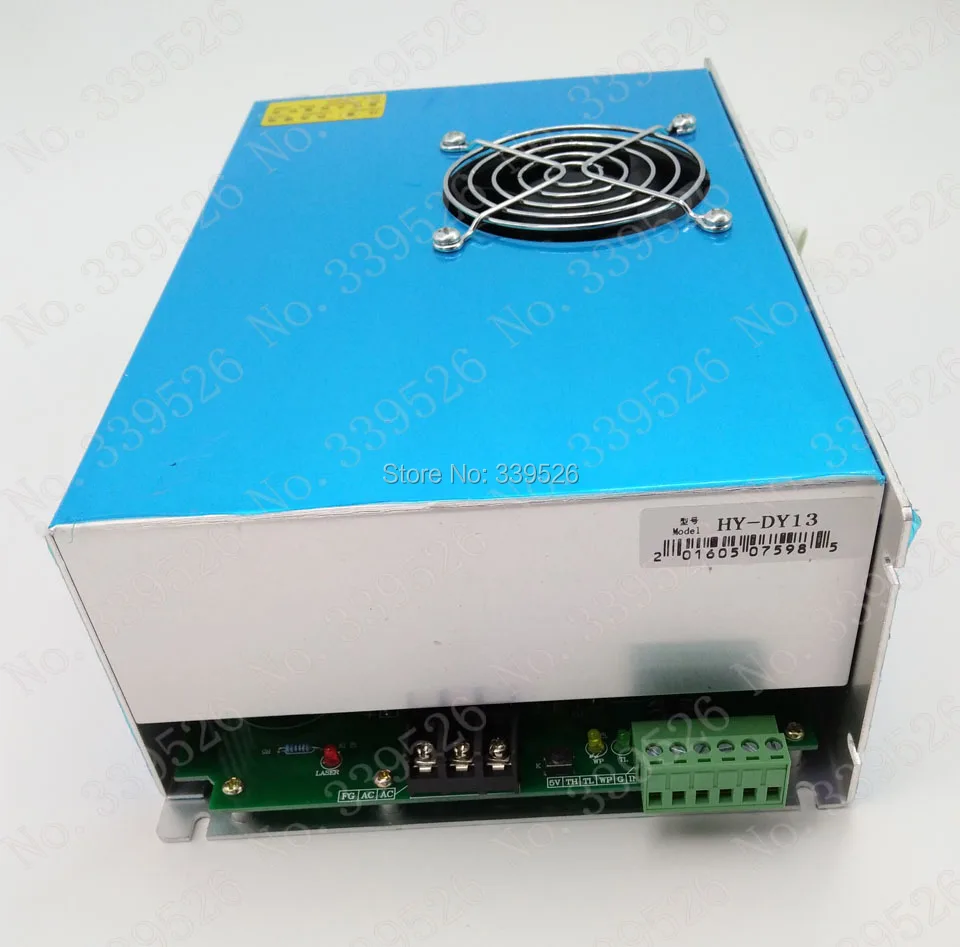

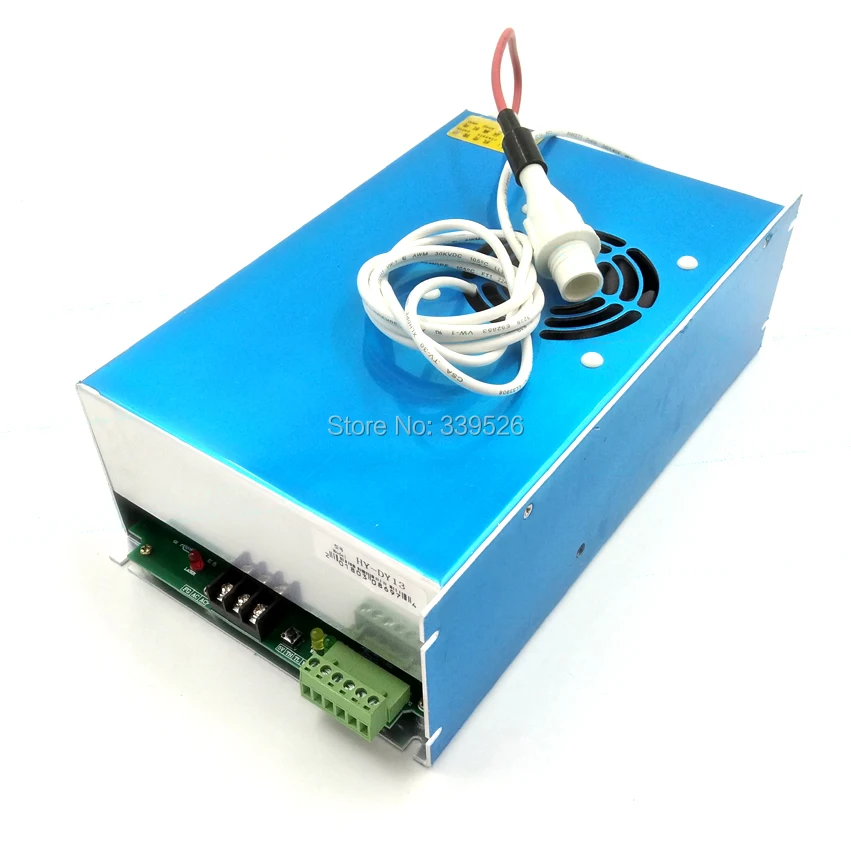

Подробное изображение показывает:
