Delta CNC серводвигатель переменного тока комплект приводной системы 220 В 2 кВт 9 55 нм

Delta CNC серводвигатель переменного тока комплект приводной системы 220 В 2 кВт 9 55 нм

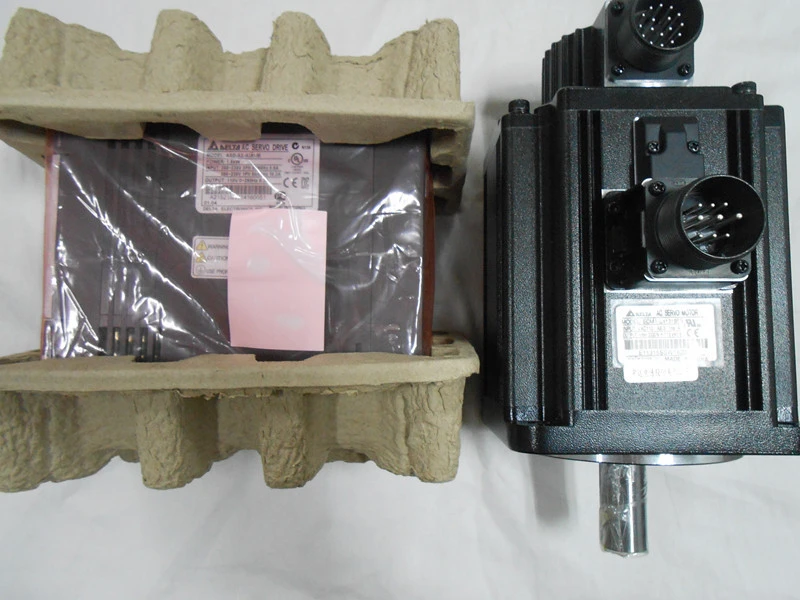

Двигатель + диск: ECMA-E11320RS + ASD-A2-2023-L

Посылка Содержание:
1*2 кВт серводвигатель переменного тока
Сервопривод переменного тока 1*2 кВт
1*3 м кодирующего устройства и Мощность кабель

1 мотор Спецификация

Модель

ECMA-E11320RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220 V

Кодер Тип

Инкрементного Типа, 20 бит

Корпус двигателя Размеры

130 мм

Тип диаметра вала и сальника

Шпоночный (с фиксированными винтовыми отверстиями), w/o тормоз с сальником

Стандартный вал Диаметр

S = 22 мм

Номинальная Мощность Выход

2000 W

Номинальный крутящий момент (Н-М)* 1

9,55

Максимальный крутящий момент (Н-М)

28,65

Номинальная Скорость

2000 об/мин

Макс. Скорость

3000 об/мин

Номинальный ток (A)

11,01 A

Макс. Мгновенный ток (А)

33,03 A

Номинальная мощность (кВт/с)

62,5

Инерция ротора (× 10-4кг. М2)

14,59

Механическая постоянная (мс)

0,96

Постоянный крутящий момент-KT (N-m/A)

0,87

Постоянное напряжение-Кэ (МВ/(об/мин)

31,8

Сопротивление арматуры (Ом)

0,174

Арматура индуктивности (mH)

2,76

Электрическая постоянная (мс)

15,86

Класс изоляции

Класс А (UL), класс В (CE)

Сопротивление изоляции

> 100 м ом, DC 500 в

Прочность изоляции

1,8 k в переменного тока, 1 сек

Вес (кг) (без тормоза)

7,8 кг

Радиальная Максимальная нагрузка (N)

490

Максимальная осевая нагрузка (N)

98

Номинальная мощность (кВт/с) (с тормозом)

59,7

Инерция ротора (× 10-4кг. М2) (С тормозом)

15,88

Механическая постоянная (МС) (с тормозом)

1,05

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

От 20% до 90% относительной влажности (без конденсации)

Влажность при хранении

От 20% до 90% относительной влажности (без конденсации)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

2 спецификации

Модель

ASD-A2-2023-L

Название продукта

Сервопривода переменного тока

Серия

A2

Модель Тип

Полностью закрытые Управление

Мощность

Фазы/Напряжение

Трехфазный 220 В переменного тока

Допустимая Напряжение

Трехфазный 200 ~ 230 В переменного тока,-15% ~ 10%

Непрерывная Выход ток

13,4 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение энкодера (разрешение сервопривода)

Инкрементный Тип: 20 бит (1280000 p/об); абсолютный Тип: 17 бит (1280000 p/об)

Основная электроплата Управление

SVPWM (космическая векторная широтно-импульсная модуляция)

Режим управления

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Макс. 500 Kpps/4 Mpps (линейный драйвер), Макс. 200 Kpps (открытый коллектор)

Импульсный Тип

Пульс + направление, фаза + B фаза, импульсы CCW + CW пульс

Команда источник

Внешний Импульсный/регистр

Сглаживание стратегии

Фильтр низких частот и п-кривой

E-Передаточное число

Е-Передаточное отношение Н/м многократное N: 1 ~ 32767, M: 1: 32767 (1/50 <N/M <25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон* 1

1: 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр низких частот и s-образной кривой

Ограничения крутящего момента

Через Настройку параметров или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность* 2

0.01% или менее при колебании нагрузки от 0 до 100%

0.01% или менее при колебании мощности ± 10%

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтром нижних частот

Скорость предел

Через Настройку параметров или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232/RS-485/USB

Профессиональная техническая поддержка
