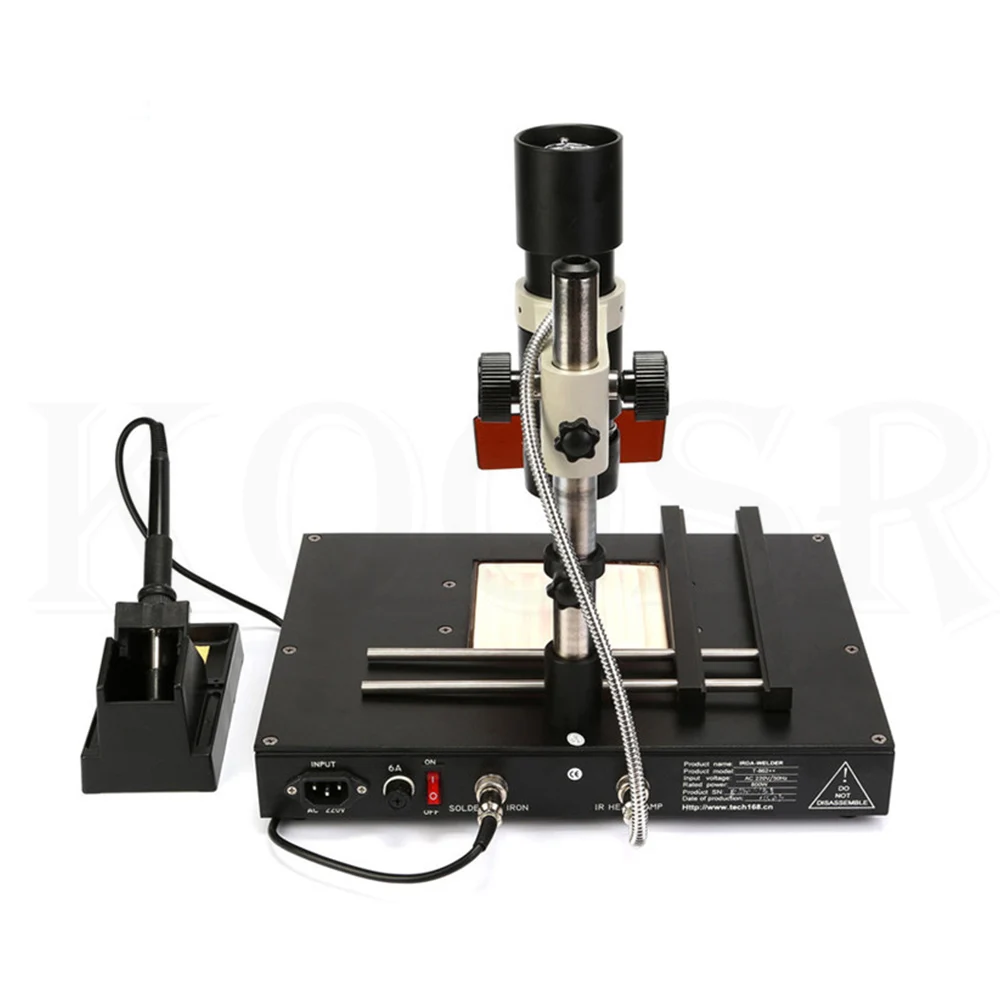

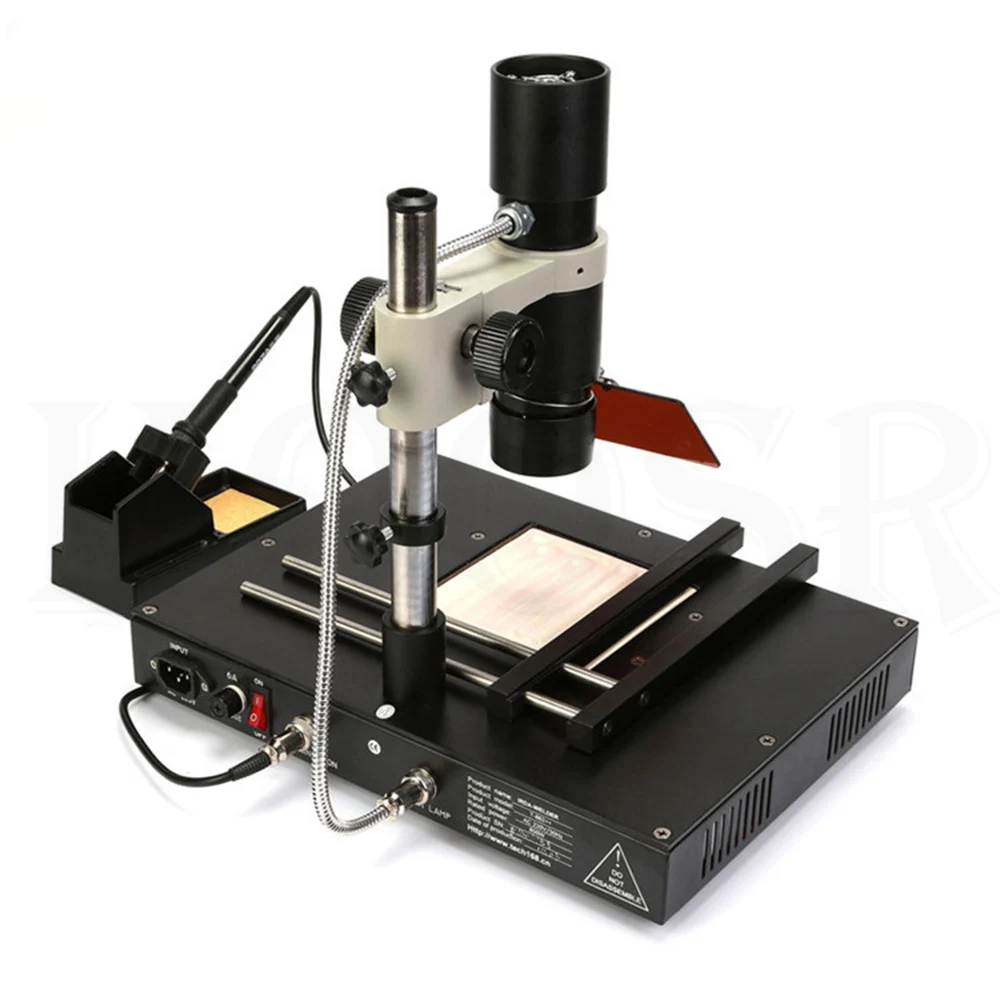

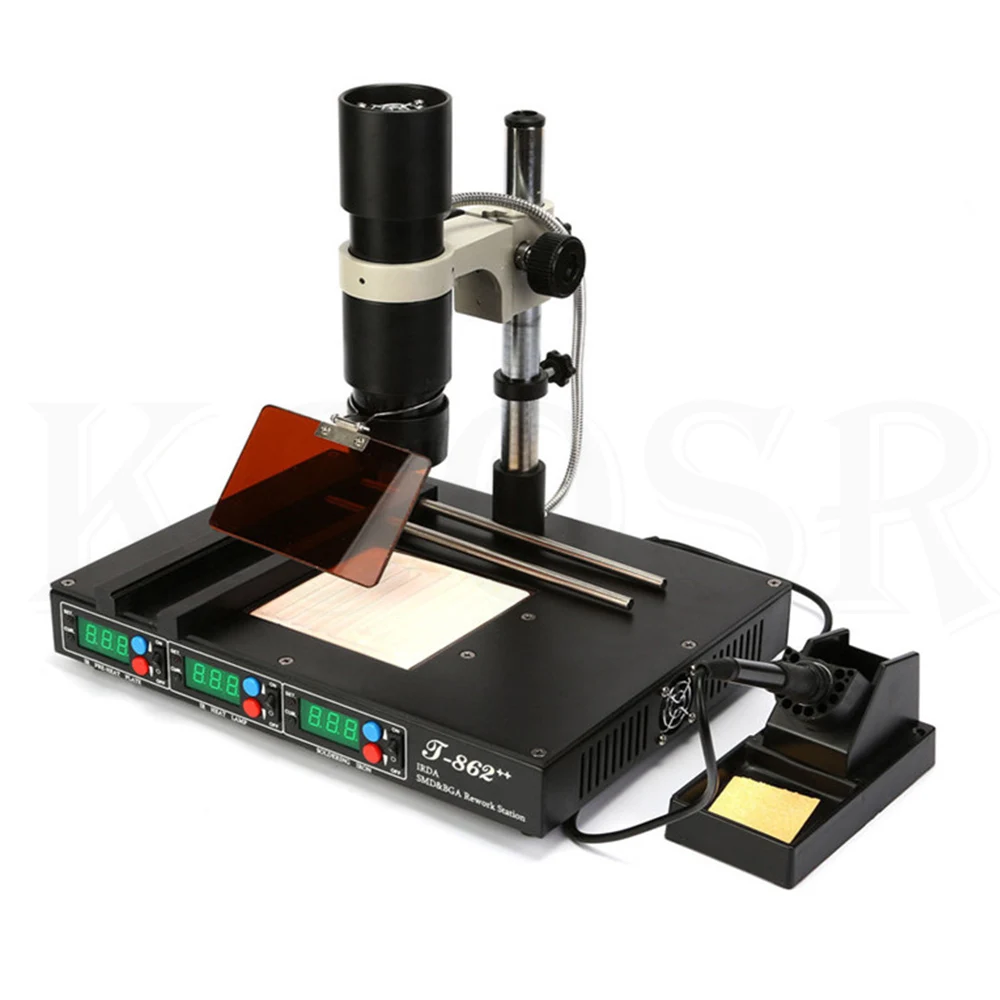

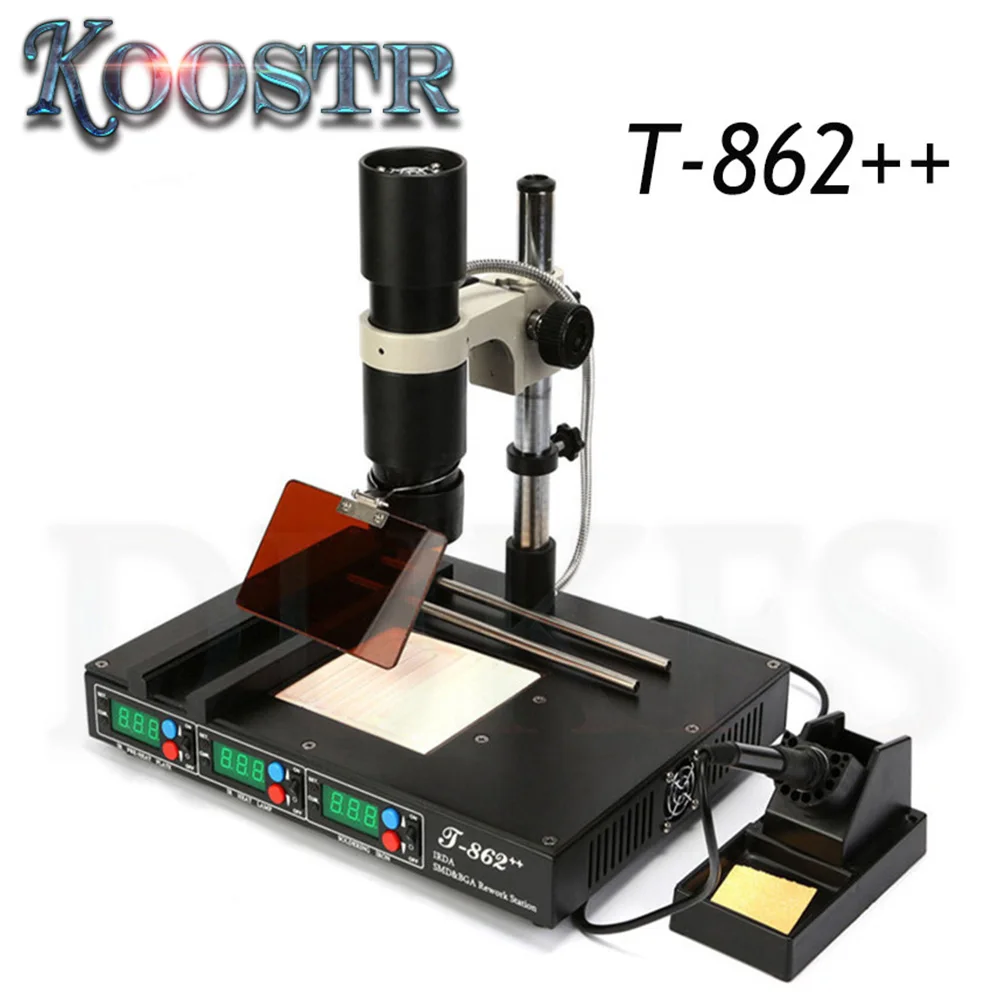

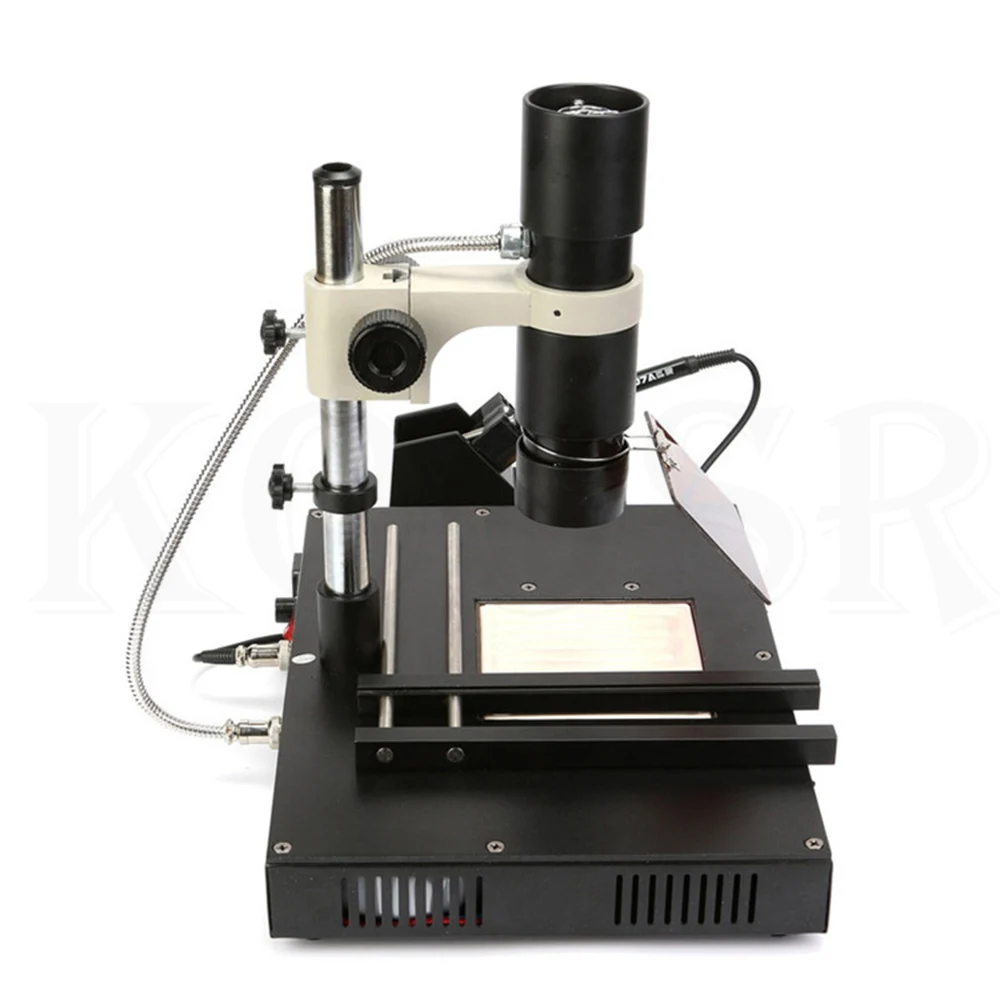

T862 + + паяльная станция Инфракрасная SMT SMD IRDA BGA сварочный аппарат

Характеристики продукта:
Использование самостоятельных исследований и разработок инфракрасной сварочной технологии.
Специальный инфракрасный нагрев, сильная проникающая мощность, устройство тепло равномерное, пробивается через традиционный горячий воздух сварочный аппарат покрывает компонент нагрева, тепловой удар большой.

Прост в эксплуатации, после дня обучения полностью управлять машиной.
Нет необходимости снимать сварочный инструмент, этот аппарат может удалить сварочные 15x15-35x35 мм все компоненты.
Эта машина оснащена системой предварительного нагрева Сол мощностью 650 Вт с диапазоном предварительного нагрева 120x120 мм.
Инфракрасный Нагрев не имеет потока горячего воздуха и не повлияет на периферийные микроэлементы. BGA, SMD, CSP, LGA, QFP, PLCC и BGA шарики могут быть сварены или отремонтированы, особенно BGA шары.
T-862 может полностью удовлетворить мобильный телефон, ноутбук, компьютер, электрические игры и другие требования к обслуживанию BGA.
Параметры изделия: & nbsp;
Напряжение питания: AC220V 50Hz; (AC110V 60Hz нужно подгонять отдельно);
Номинальная мощность: 800 Вт;
Заданная температура: 100 C -350 C;
Null

Шаги установки: & nbsp;
Сначала ослабьте крепежную гайку фокусировочной рамки, а затем вставьте направляющий столб в направлении, указанном стрелкой.
Установите кольцо позиционирования, ослабьте крепежную гайку кольца позиционирования, затем установите кольцо позиционирования в соответствии с направлением, указанным стрелкой, затем поверните крепежную гайку кольца для фиксации на соответствующей высоте. & 7/; & 7/;
3. Интегральная сборка. 1. Расслабьте крепежную гайку рамы фокуса. 2. Возьмите кронштейн фокусировки, так что направляющий столб на шасси соответствует гайке, направляющий столб вращения. 3 поворотные крепежные гайки для крепления фокусировочной рамы.
4. Подключите разъем инфракрасной лампы. Вставьте разъем в гнездо разъема инфракрасной лампы. Поверните фиксирующий винт для крепления адаптера внешней правой стороны. & nbsp;

Использование:

1, начало:
Проверьте, правильно ли подключены корпус лампы и шнур питания.
Включите выключатель питания и используйте его после самостоятельного осмотра.
Три переключателя на передней панели управляют лотком для предварительного горячего расплава, корпусом лампы и паяльником без свинца 936 соответственно.
Null
2. Демонтаж сварки:
1. Размещение печатных плат и регулировка высоты светового корпуса:
Null
2. Настройка Температуры Плиты предварительного нагрева:
Null
Откройте шасси предварительного нагрева, чтобы температура дисплея была стабильной в установленном значении около 3-5 минут, а затем включите чип инфракрасного нагрева лампы, чтобы убедиться, что требования удаления клея и предварительного нагрева, сварка будет успешно.
Регулировка пиковой температуры корпуса лампы:
В соответствии с размером чипа, отрегулируйте пиковое значение выходной температуры лампы правильно, пиковое значение температуры можно отрегулировать от 100-350 с; сложите чип менее 15x15 мм, его можно отрегулировать до 160-240 C; Удалите чип 15x15mm-30x30mm, регулируемая температура пикового значения до 240-320 C; Удалите чип более 30x30 мм до 350 C, в это время корпус лампы поддерживает прямой свет, в это время самый сильный инфракрасный свет (пожалуйста) Примечание: при Пике температуры ниже 248 лампа будет сиять с перебоями и нагреваться с перебоями. & nbsp;
Null
_ Перед демонтажем и пайкой чипа, небольшое количество флюса вставляется в дно или сторону чипа, чтобы получить хороший припой, И накладка может быть защищена, чтобы сделать Процесс демонтажа и пайки более гладким.
По прошествии подходящего времени жестяное пятно плавится и чип вынимается. Как правило, чип снижается до менее 15x15 мм, около 20 - 40 С. Удалите 15x15 мм-30x30 мм, около 30 - 60 с; Более 30x30 мм чипов, около 60 - 90 с;
3. Обратная Сварка:
(1) Очистите прокладку: Используйте 936 Быстрый паяльник с оловянной проволокой, флюс, очистите прокладку. Нанесите немного жидкого потока для запаса.
2, чип BGA, который посажен с оловянными шариками или скребок с оловянной пульпой, мягко помещается на сварной диск, который был очищен в соответствии с требованиями к выравниванию. Печатная плата затем фиксируется на кронштейне печатной платы, и кронштейн регулируется так, чтобы чип был вертикально выровнен с фокусным расстоянием корпуса лампы; Затем Отрегулируйте высоту корпуса лампы, держите головку лампы и высота сварочного объекта 20-30 мм.
(3) Откройте переключатель горячей плиты, подогрев, подождите, пока Температура предварительного нагрева не достигнет (в этот момент начала проникать флюс сварочная пластина снижение припоя оксида), быстрое открытие в верхней части тепловой лампы, такой как флюс летучий, морфологический чип в течение 10 секунд от верхней и подогрева пластин, Такие как плата после охлаждения до 100 градусов, платы Возьмите, отложите в сторону, чтобы остыть.
Сварите охлаждаемую доску, Вымойте и высушите лосьоном, вы можете проверить с помощью электричества.
Null
* Причины общего теста на электроэнергию следующие:
1, склеивающая прокладка не хорошо очищена и сварена.
2, температура рефлюкса оловянной пасты меньше, чем, виртуальная Сварка;
3, нагрев слишком быстрый, поток волатильизирует слишком быстро, вызывая взрыв газа, вызывая смещение чипа, короткое замыкание оловянного соединения или отсутствие оловянного шарика виртуального сварочных работ 4, сварная доска должна ждать охлаждения перед чисткой, и если она не очищена или не высохла после чистки, Плата выгорит при электрификации.
На что следует обратить внимание
1, не выключайте питание сразу после выполнения работы, чтобы вентилятор мог охладить корпус лампы.
2. Держите вентиляцию и свет в чистоте на вентиляционном отверстии.
3. Протрите направляющий столб и Фокусировочный кронштейн смазкой в установленное время.
4, не использовать в течение длительного времени, следует отключать.
5, тщательная, высокотемпературная работа, обратите внимание на безопасность.
Заявление: разница между инструкцией пользователя и фактическим продуктом зависит от фактического продукта.
