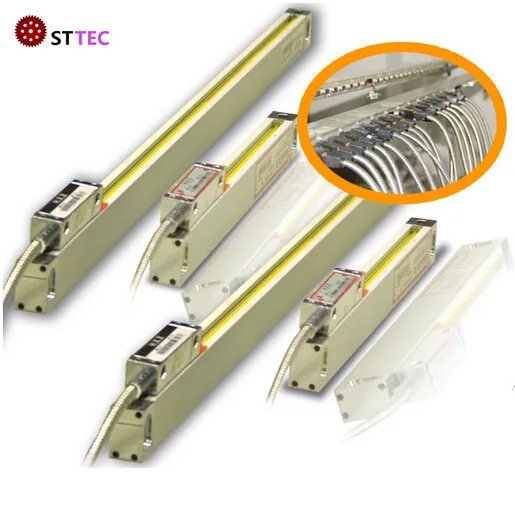

Бесплатная доставка высокоточная мельница токарный станок с ЧПУ dro весы 450 мм|dro

Бесплатная доставка высокоточное фрезерование токарного станка, шлифовальный станок с ЧПУ dro весы 450 мм



Длина в путешествии: 450 мм

Общая длина: 590 мм

Разрешение: 0,005 мм/5 мкм/0,0002 дюйма

Напряжение: 5 В (если требуется 24 В Входное напряжение, пожалуйста, свяжитесь с продавцом)

Сигнал: TTL EIA-422 (в том случае, если вам нужен другой, просьа связаться с продавцом)

Применение: (ось X, ось Y, ось Z) фрезерный станок, токарный станок, шлифовальный станок, дрель, чпу и т. Д.

Гарантия: 1 год



1. Высокоточное гравированное стекло
2. Разрешение: 5 мкм (0,005 мм) 0,0002 дюйма
3. Сигнал: TTL прямоугольную волну EIA-442
4. Шаг решетки: 0,02 мм (50 ЛП/мин)
5. Точность: ± 0,005 мм или 0,0002 "(при 20 градусах с)
6. Контрольные отметки с интервалом 50 мм
7. Скорость отклика: 60 м/мин или 40 дюймов/сек
8. Длина кабеля: 2,5 или 3 метра (около 9 футов)

Шкала Длина
100150200300400500, 800900, 1000 мм и т. Д. На самом деле, весы могут быть сделаны из 0-3000mm.Scale длиной выше, это связано с реальной проездой линейных шкал. Фактическая физическая длина на 116 мм длиннее, чем в поездках. Один дюйм equuals до 25,4 мм.

Мы поставляем весы с разрешением 1 мкм,Каждая Шкала 1 мкм стоит дополнительных 20 USD.

Для получения подробной информации, пожалуйста, свяжитесь с продавцом. Мы считаем, что хорошая коммуникация может обеспечить счастливые и плавные сделки

    Особенности:
Линейные весы, используемые вместе с нашим счетчиком, предназначены для ручных станков или другого оборудования, имеющего линейные движения, например, отрезных пил. В качестве примера, шкала на выходе используется для автоматического контроля местоположения станков или аналогичного оборудования с помощью блоков чпу или плк. Весы также могут быть установлены для координатных измерений или другого измерительного оборудования, используемого для высокоточной проверки и измерения. Мы можем сделать это по вашему требованию 1. Считывающая головка для конструкции пяти подшипниковых систем 2. Датчик решетки закрыт 3. Сигнальная линия покрыта сетками многослойного изоляционного, водонепроницаемого, с защитой от ржавчины 4. Светильник изготовлен из импортных инфракрасных светодиодов 5. Специальная маслостойкая, устойчивая к коррозии 6. С высоким уровнем защиты от помех, высокой стабильностью, высокой скоростью, вибрацией 7. E2PROM используется как память отключения питания 8. Функция вибрационного фильтра 9. Нелинейная функция определения погрешности:



Название Precesion линейная шкала Вывода сигнала Длина Разрешение Решетка шаг Ri Рабочая скорость WTB1 WTB5 ±(5 + L0/100) мкм Другое поставки: ±(3 + 3L0/1000μm 2 варианта ttlf прямоугольную волну 0 ° и 90 ° И другие 4 способа TTL прямоугольная волна 0 °,90 °,180 °,270 ° 50 ~ 3000 50 ~ 3000 0,001 0,005 0,02 мм 0,02 мм 50 мм 50 мм 60 м/мин 60 м/мин Другое материал Смещенная погрешность 90 ° ± 15 °, рабочая температура 0 ~ 40, температура хранения:-20 ~ 50 WTB Номинальная длина L0 = 50 ~ 1000 мм, 50 мм, класс a L0 = 1000 ~ 3000 мм, 100 мм класс а Максимальный ход хода <500 мм Максимальный ход между 500 мм и 900 мм Максимальный ход> 900 мм Nominaldimension + 30 мм длина сигнальной линии: 2 м Номинальный размер + 30 мм в длину сигнальной линии: 3,5 м Номинальный размер + 50 мм длина сигнальной линии: 5 м



Мм L0-эффективный диапазон измерений 50 ~ 3000 50 мм/класс L1-maximum диапазон измерения L1 + L0 + 50 (ход> 900) L1 = L0 + 30 (ход <900) L2-main размер установки L2 = L0 + 156 (ход> 900) L2 = L0 + 126 (ход <900) L3-blade максимальный размер L3 = L0 + 174 (ход> 900) L3 = L0 + 154( stroko<900) D-шаг установки на фланге считывающая головка 60 ± 0,1 Максимальная измерительная головка для электронного считывания 90 F-шаг установки в верхней части головки чтения 60 ± 0,1 G-максимальная толщина весы 29 H-максимальная высота весы 66,8 Я-толщина reaing головка 29 ± 0,1 J-измерение между основной шкалой и головкой чтения 27,3 K-установки шаг весов 15 М-установки шаг весов 23,5 N-расстояние между основной шкалой и вращающейся головкой 1,3 ± 0,3 P- he размер монтажной головки чтения 2-M5-6H Q-шаг установки размер дна 2-M4-6H темно-8 R-измерение шаг установки основной шкалы 4-6X10waist отверстие





Рисунок

Упаковка
