6 оси MachBreakout совета USB интерфейс IO расширение гравировальный станок с ЧПУ и ручным

6 оси MachBreakout совета USB интерфейс IO расширение гравировальный станок с ЧПУ и ручным

Посылка включает:

· 1x6 оси DDMM2.1 March3 с ЧПУ breakout совета

· 1 х ручной контроллер

· 1 x платный датчик

· Кабель USB-1 шт.

· Параллельный кабель-1 шт.

· 1 х CD (CD включает в себя руководство пользователя на английском языке)

1 Товары краткое введение

DDMMV2.1, название которого короткий для "Digital Dream Multiple input Mach3 карты версии 2,1" является система чпу основе mach3. Эта карта разработана нашей студией вам не нужно добавлять другое оборудование, и вы можете завершить преобразование сигнала от g-кода к движению управления шаговым двигателем. Необходимо одновременно использовать и параллельный порт, и usb-порт. Эта карта совместима с большинством шаговых дисков и сервоприводов. И это идеальное оружие для замены платы параллельного интерфейса mach3.

1) Требования к компьютерной системе

Базовая конфигурация:

1) Процессор: ГГц;

2) память: 512 МБ

3) 500 МБ свободного места на диске

4) USB 2,0

5) LPT порт

Рекомендуемая конфигурация:

1) Процессор: 2 ГГц двухъядерный;

2) Память: 2 ГБ;

Г 3) 1G Доступное дисковое пространство

4) USB 2,0

5) LPT порт

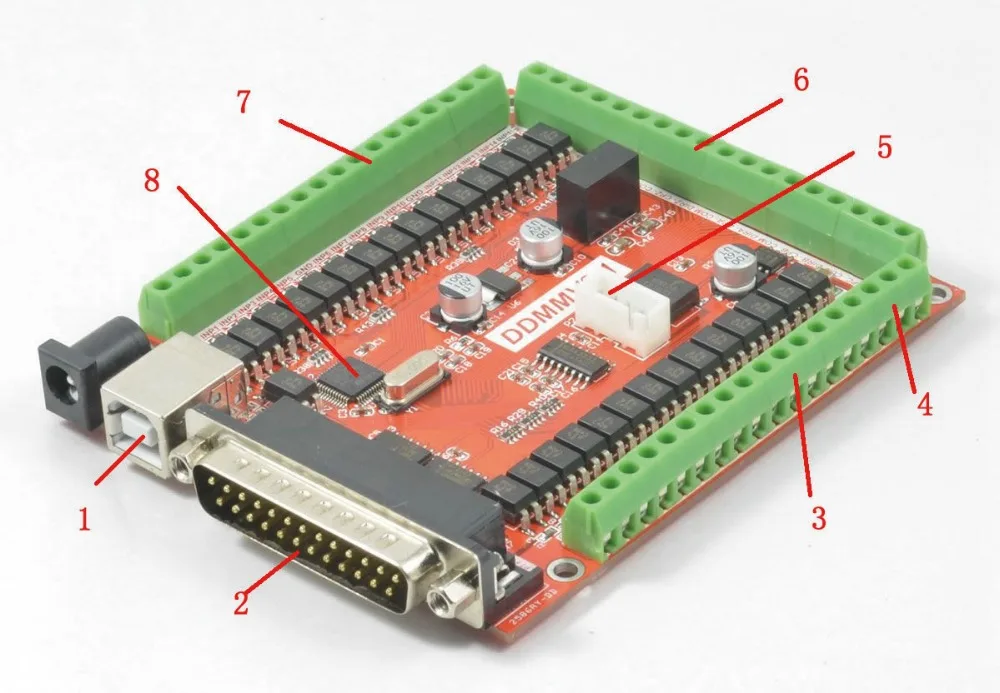

2) Производство внешний вид

1. Интерфейс связи USB и блок питания для платы;

2. порт LPT для сигнала шагового драйвера.

3. 8 выходов ввода-вывода, изолированных от сети;

4. Сигнал выхода шпинделя;

5. ручной блок управления портом;

6. 6 оси шагового выхода сигнала dirver;

7. 15 ввода-вывода, оптоизолированный, он может быть настроен для ограничения аварийной остановки и других функций.

8. Применение STM32 чип как ведущее устройство;

3) подробное функциональное введение

A. Рабочее напряжение входного интерфейса: 12 В;

B. Рабочее напряжение выходного интерфейса: В 12 В;

C. Выходное напряжение сигнала управления шаговым двигателем: В 5 В;

Примечание: помеченный как «питание в»-это входной интерфейс питания, вы должны подключиться правильно.

2. Mach3 руководство Управление коробка V1.1

Mach3 руководство Управление коробка ручной Управление коробка предназначена для mach3.It's коробка подключен к Mach3 основной Управление Лер. наиболее инструкции Mach3 могут быть выполнены на это поле. этот флажок должен использоваться с mach3 Управление Лер карты DDMMV2.1.

1) Specfication

1. общаются с mach3 карты контроллера по RS232

2. Контроль процедуры: запуск/удержание/остановка/сброс

3. Jog botton: XYZABC 6 AXIS вверх и вниз

4. FRO, SRO, SJR установка Боттона

5. Другие боты: как дома, Goto zero, Rewin шпинделя run/stop
