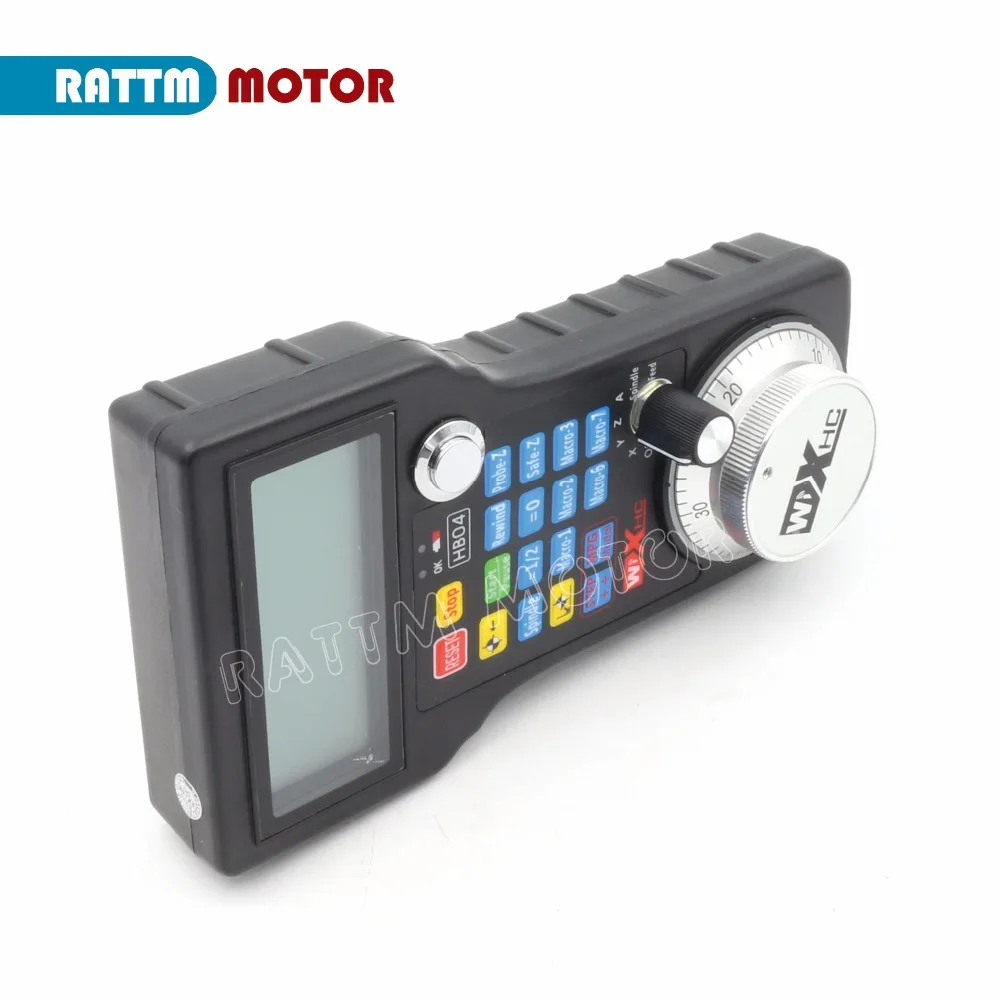

Беспроводной USB MACH3 MPG Подвеска WHB04 L 40 M w/электронный маховик для ЧПУ Mach3 фрезерный

Беспроводной USB MACH3 MPG Подвеска WHB04 L 40 M w/электронный маховик для ЧПУ Mach3 фрезерный

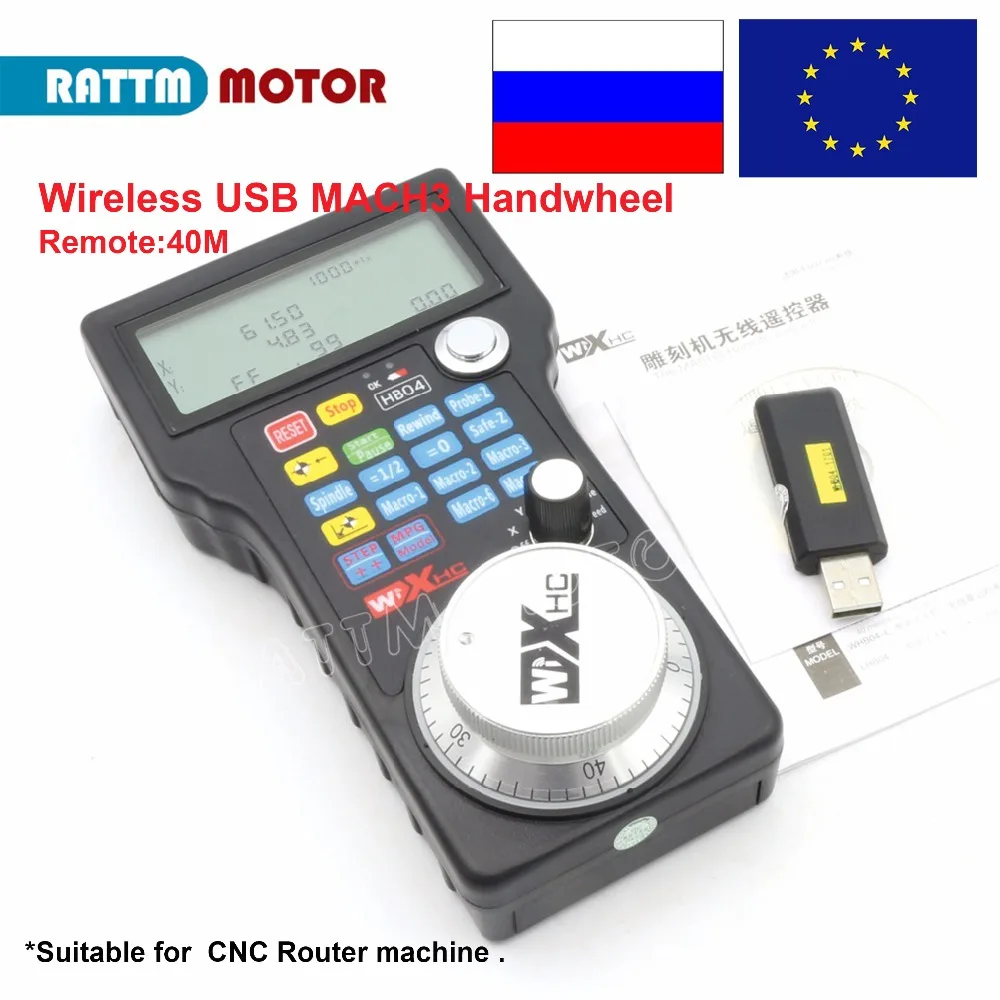

Посылка включает в себя:

1 x Беспроводной ручка(По умолчанию высылается вариант с Mach3 тип, если требуется Nc-Studio, уажите об этом в сообщении, по той же цене)

1 x Беспроводной usb-приемник

Руководство пользователя-1 шт.; скачать ссылку слишком

//drive.google.com/file/d/0B49xwe9ffk3fMm5rQ1djWHdITGc/view? Usp = обмена

Особенности:

1. беспроводная работа, чтобы обеспечить удобство и практичность работы.

2. расстояние беспроводной передачи данных 15 метров, Стабильная и надежная передача данных

3. Максимальная поддержка 4 оси. 4-я ось-ось, нет функции A = 0 (функции оси не такие же, как и другие 3 оси)

4. Все кнопки могут быть программируемыми

5. о ручном колесе, вы двигаетесь медленно, машина работает медленно; также вы двигаетесь быстро, машина работает быстро.

Богатый в режиме реального времени, большой lcd-экран:

1. Дисплей включает в себя: состояние машины, запуск, пауза, холостого хода, значение шага

2. Отображение X y Z оси рабочего места и x y z оси машины

3. Показать скорость подачи шпинделя

Переключатель диапазонов для удобства работы:

1. Переключение X-axis Регулировка координат

2. Переключение регулировки координат оси y

3. Переключение z-axis Регулировка координат

4. переключатель ручного колеса

5. переключатель регулировки подачи

6. переключатель управления скоростью

Маховик Введение:

1. переключатель диапазона до x, будет пробежать x. ЖК MC будет отображать машинную координату. В WC будет отображаться Рабочая смещенная координата.

2. переключатель диапазона до y, будет пробежать y, ЖК MC покажет машинную координату. В WC будет отображаться Рабочая смещенная координата.

3. переключатель диапазона до z, будет бегать z, ЖК MC покажет машинную координату. В WC будет отображаться Рабочая смещенная координата.

4. переключатель диапазона в a, будет пробежать a, ЖК MC покажет машинную координату. В WC будет отображаться Рабочая смещенная координата.

5. переключатель диапазона до шпинделя, будет регулировать скорость шпинделя lcd S: будет отображать текущее число шпинделя и Процент максимальной скорости шпинделя.

6. переключатель диапазона для подачи, будет регулировать скорость подачи. ЖК-дисплей F: покажет скорость подачи тока и Процент максимальной скорости подачи.

1. Информация о продукте

Перед использованием ручного колеса Установите файл драйвера, режим работы:

2. Установка XHC-ShuttlePro

2,1) в тех случаях, когда Mach3 устанавливается различным оригинальным материалом могут папка созданная под названием "плагины" Mach3 папка. Эта папка место, чтобы положить и плагин файлы, которые вы хотите Mach3 знать об этом. Место

«XHC-шаттл. dll» в \ Mach3 \ плагины папка. Проверьте и убедитесь, что он там.

Установка diver для зонда Z поверхности функции; M930.m1s скопируйте каталог установки в

MACH3. . \ Mach3 \ макросы \ Mach3Mill

2,2) теперь, когда XHC-ShuttlePro.dll файл в \ Mach3 \ плагины, следующий шаг заключается в том, чтобы подключить huttlePro. Если вы уверены, что ваш ShuttlePro работает и ваше оборудование работает, то вы можете просто подключить ShuttlePro к одному из usb-портов.

2,3) как только шаттл подключен, запустите Mach3 и перейдите к меню “Config” и выберите “ConfigPlugins”. Вы должны увидеть выбор ShuttlePro с зеленой отметкой перед ним. Если он не проверен, вы можете проверить его. Галочку означает, что Mach3 найти шаттл на tartup. Нажмите кнопку «CONFIG» желтого цвета и установите кнопки по вашему желанию.

2,4) после того, как у вас есть правильная кнопка выбрана в Mach3 шаттл плагин конфиг меню, ваш челнок устройства должна быть работает должным образом.
