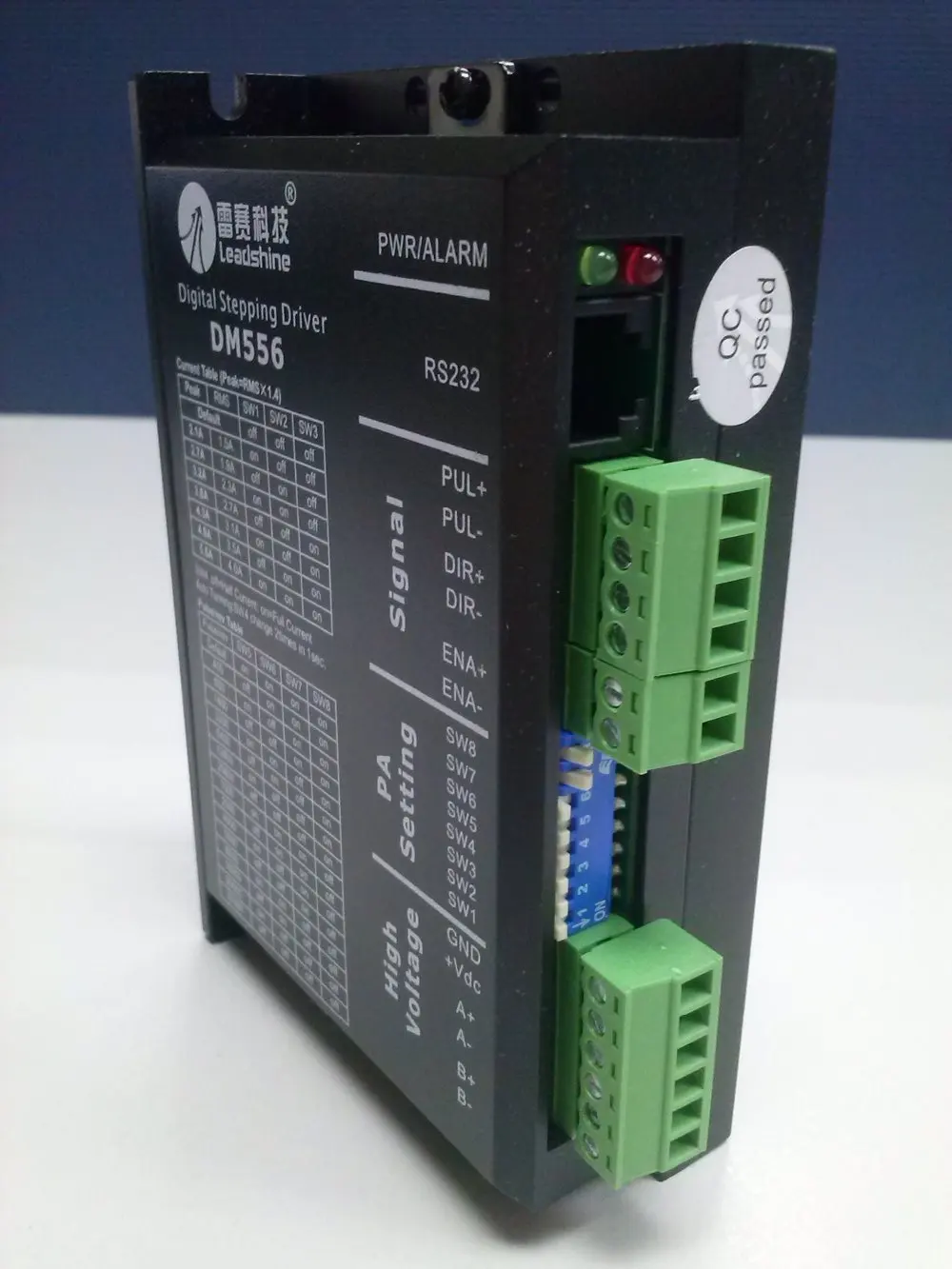

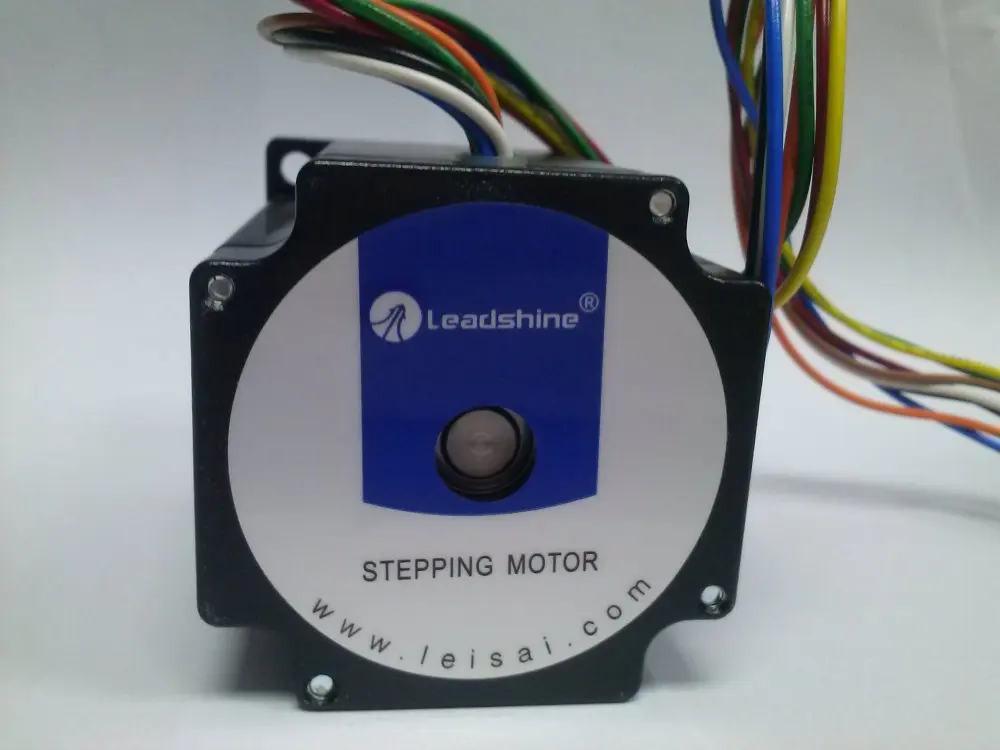

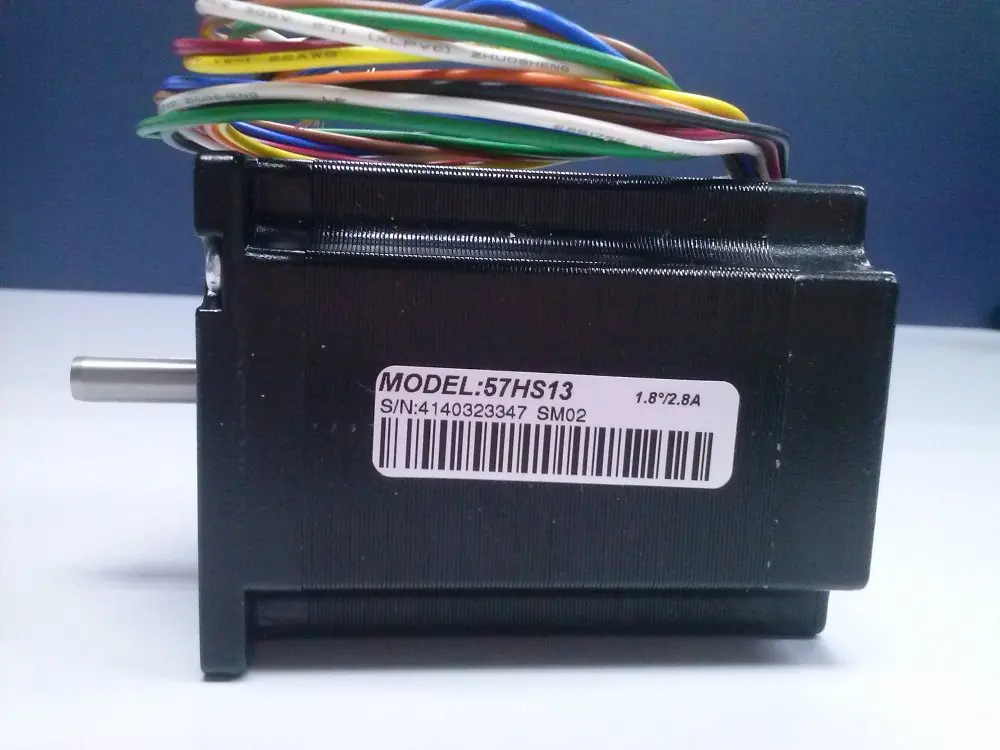

Цифровой гибридный шаговый двигатель Leadshine DM556 57HS13 для плазменного станка с
Описание товара
Соответствующие этим шаговым двигателям:
42HS02 / 42HS03 / 57HS06 / 57HS09 /57HS13/ 57HS22/86HS35 / 86HS38 / 86HS45/ 86HS85
Введение
DM556 является универсальнымЦифровой шаговый приводНа основе DSP с усовершенствованным алгоритмом управления. DM556-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM556 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики.
Особенности
-Защита от резонанса, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-Технология автоматического тестирования двигателя и параметров обеспечивает оптимальные отклики с различными двигателями
-Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
-Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
-Напряжение питания до + 50 В постоянного тока
-Выходной ток программируемый, от 0.5A до 5.6A
-Частота импульсного ввода до 200 кГц
-TTL совместимый и оптически изолированный вход
-Автоматическое снижение холостого тока
-Подходит для 2-фазных и 4-фазных двигателей
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок
Применение
Подходит для широкого спектра шаговых двигателей, от NEMA Размер оправы от 17 до 34. Его можно использовать в различных видах машин, таких какЛазерные резаки, лазерные маркеры, высокоточные X-Y столы, этикетировочные машиныИ так далее. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют как низкой скорости гладкости, так и высокой скорости исполнения.
Электрические характеристики (TJ= 25ОC/77ОF)
Параметры
DM556
Мин
Типичный
Макс.
Блок
Выходной ток
0,5
-
5,6 (4,0 RMS)
A
Напряжение питания
+ 20
-
+ 50
VDC
Ток логического сигнала
7
10
16
Ма
Частота импульсного ввода
0
-
200
КГц
Сопротивление изоляции
500
Mohm
Механические характеристики (единица измерения: мм [дюйм])

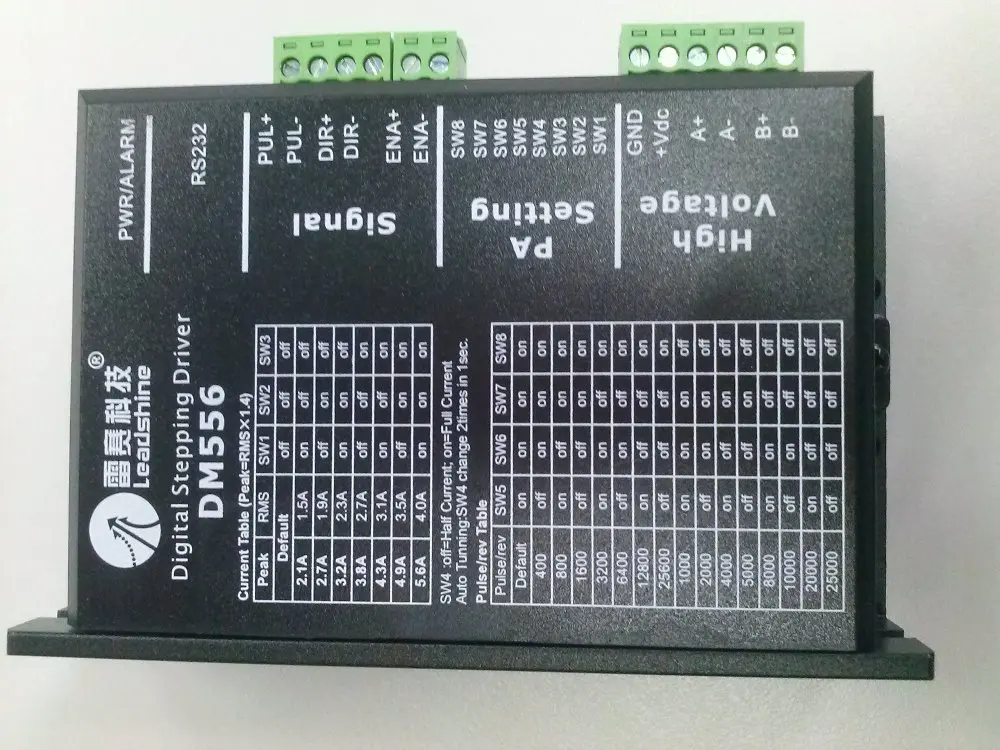

Назначение и описание штифта
Конфигурации разъема P1
Функция штыря
Подробная информация
Пул +
Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше 2,5 & micro;s. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA.
PUL-
DIR +
Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения.
DIR-
Эна +
Включение сигнала:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен).
Эна-
Конфигурации разъема P2
Функция штыря
Подробная информация
+ Vdc
Источник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения.
GND
Мощность заземления.
A +, A-
Фаза двигателя A
B +, B-
Фаза двигателя B
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.
Однако, если он не находится в настроенном по режиме, этот диск использует 8-битный DIP-переключатель для установки разрешения микрошага и рабочего тока двигателя, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Микрошаг
Шаги/rev.(для двигателя 1.8o)
SW5
SW6
SW7
SW8
От 1 до 512
По умолчанию/настроено программное обеспечение
На
На
На
На
2
400
Скидка
На
На
На
4
800
На
Скидка
На
На
8
1600
Скидка
Скидка
На
На
16
3200
На
На
Скидка
На
32
6400
Скидка
На
Скидка
На
64
12800
На
Скидка
Скидка
На
128
25600
Скидка
Скидка
Скидка
На
5
1000
На
На
На
Скидка
10
2000
Скидка
На
На
Скидка
20
4000
На
Скидка
На
Скидка
25
5000
Скидка
Скидка
На
Скидка
40
8000
На
На
Скидка
Скидка
50
10000
Скидка
На
Скидка
Скидка
100
20000
На
Скидка
Скидка
Скидка
125
25000
Скидка
Скидка
Скидка
Скидка
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Пиковый ток
Ток RMS
SW1
SW2
SW3
По умолчанию/настроено программное обеспечение (от 0,5 до 5,6a)
Скидка
Скидка
Скидка
2.1A
1.5A
На
Скидка
Скидка
2.7A
1.9A
Скидка
На
Скидка
3.2A
2.3A
На
На
Скидка
3.8A
2.7A
Скидка
Скидка
На
4.3A
3.1A
На
Скидка
На
4.9A
3.5A
Скидка
На
На
5.6A
4.0A
На
На
На
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Типичное соединение
В комплект входит:
1 шаговый привод
