Фрезерный станок с ЧПУ Интеллектуальный 4 осевой шаговый двигатель TB6560 3.5A ЖК

CNC маршрутизатор Интеллектуальный 4 оси TB6560 Драйвер шагового двигателя с ЖК-дисплеем, панель управления и алюминиевая коробка

Посылка включает в себя:

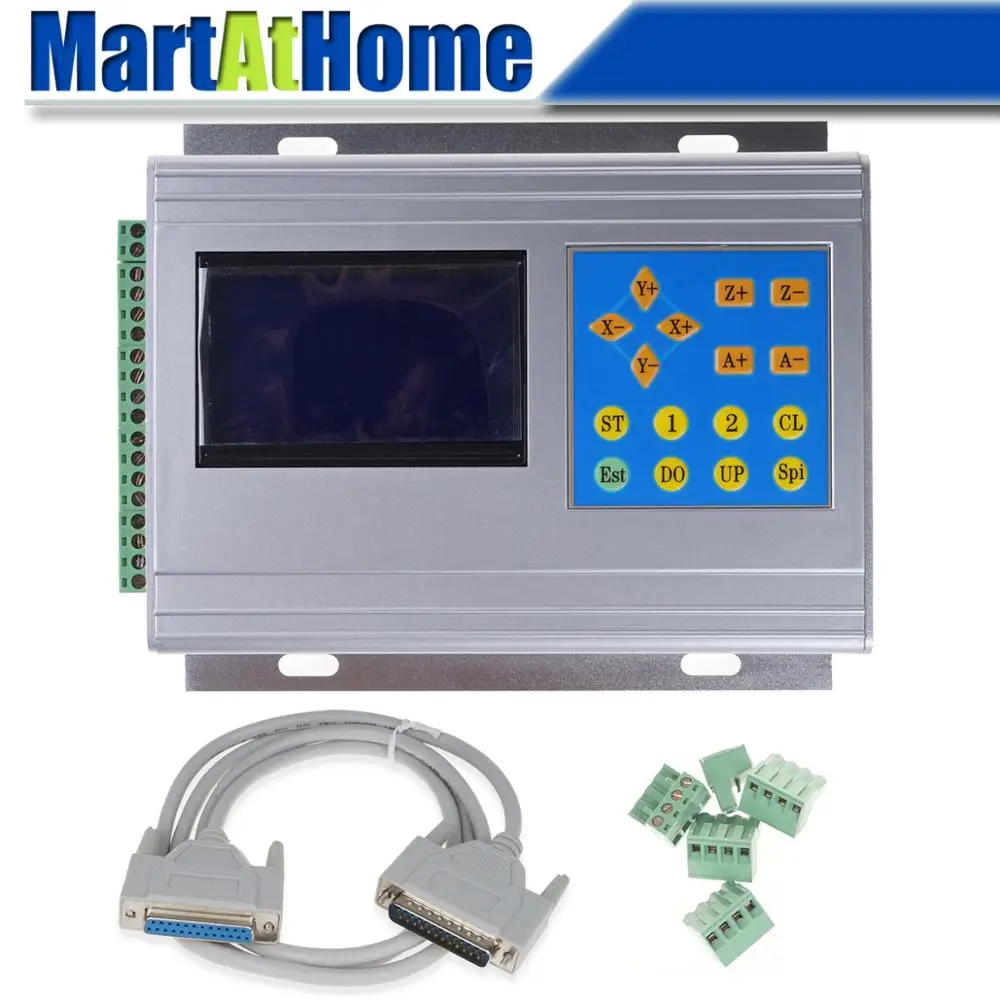

1 шаговый драйвер 3-го поколения 4 оси TB6560  HY-TB4-HL   С алюминиевой коробкой (стандартная версия)

1 х Встроенная панель управления (стандартная версия)

1 x Встроенная панель дисплея (Универсальная)

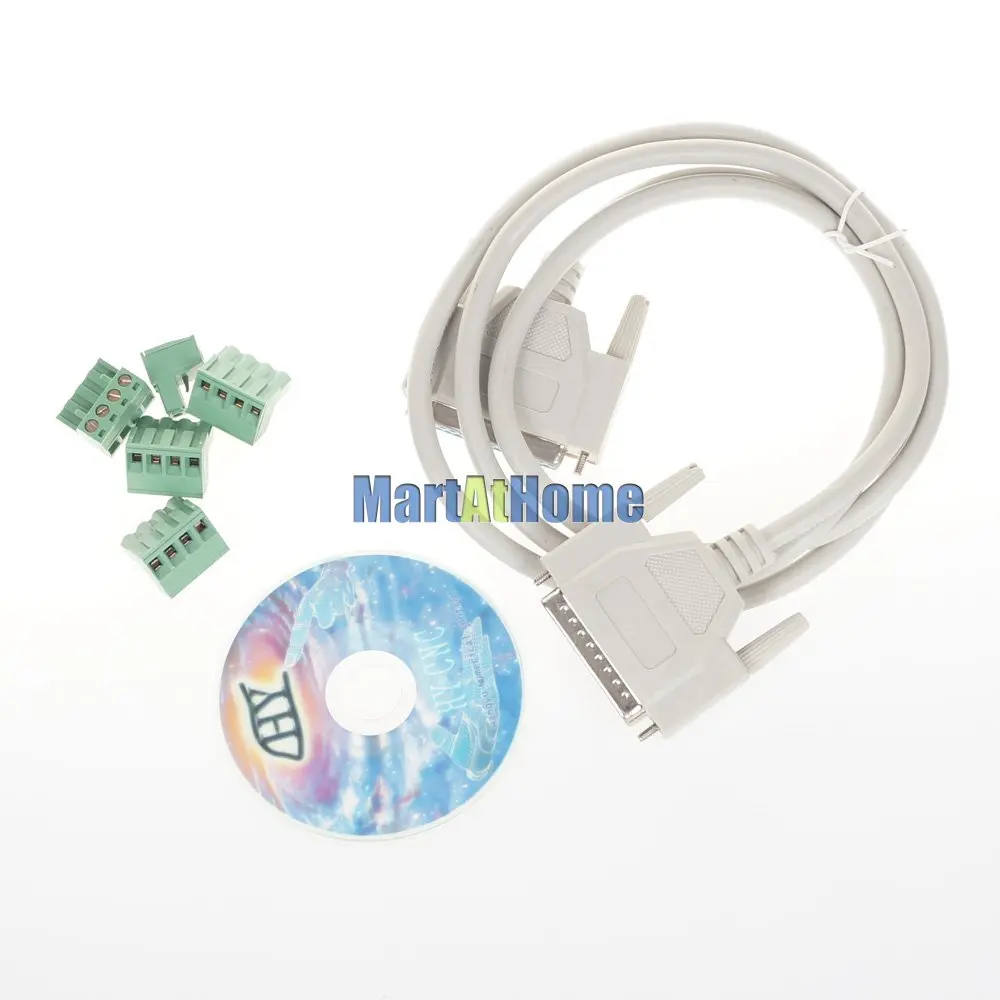

1 x параллельный кабель LPT

1 х компакт-диск с драйверами

Описание:

Новейший шаговый Драйвер 3-го поколения TB6560 был обновлен доИнтеллигентая (ый), профессиональныйИПромышленного уровняПривод, установленныеRe-проектированиеПечатные платы,ВстраиванияИнтеллигентая (ый)Память Чип(Профессиональная версия) и модернизация внешних ручных инструментов управления (панель управления и панель дисплея). Фактически, шаговые драйверы 3-го поколения TB6560 имеют два типа версий, один из нихСтандартная версияИ другая проблема заключается вПрофессиональная версия. По сравнению со стандартной версией, профессиональная версия в основном имеет два больше функций, чем стандартная версия, одна-«Компьютерная функция записи g-кода”, А другой-“Ручная функция Программирование". За исключением этих двух функций, эти два типа версий не имеют других различий. Во-первых, оба этих двух типов версий модернизировали свои платы PCB, перепроектировав плату PCB, чип TB6560 на плате будет легко выдуваться, как в предыдущей версии. С Встроенный интеллектуальный чип памяти, профессиональная версия данного 3rd поколения 4 оси TB6560 Драйвер шагового двигателя с легкостью можете записывать g-кода Бег на программное обеспечение с ЧПУ(E. g. Mach3, EMC2, KCAM4 и т. Д.) Компьютера, а затемПовторите запись g-кодаЧтобы шаговый двигатель работал без компьютера. Кроме того, усовершенствованные внешние ручные инструменты управления (панель дисплея и панель управления) в профессиональной версии могут использоваться не только для ручного управления шаговым двигателем, но и для ручного программирования g-кода. ВсеПрограммируемый вручную g-кодТакже будет записано на Встроенный интеллектуальный чип памяти, а затем мы также можем легко запускать записанный g-код для управления шаговым двигателем. Учитывая, что функции записи компьютерного g-кода достаточно для работы всех трех осей без компьютера, чтобы избежать повторной функции, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому три оси не могут быть запрограммированы вручную одновременно. Эта функция широко используется для работы, которая требует только одной оси, такой как RBI машина, конвейер и т. Д. В последнее время оба этих двух типа версий полностью закрытыОптической изоляциейИБиполярный измельчитель постоянного токаЧтобы обеспечить работу при низком уровне шума и вибрации и избежать ползучести с низкой скоростью. Это очень подходит для езды на велосипеде на 2-фазный и 4-фазный гибрид шаговые двигатели. Короче говоря, качества и функции нового 3-го поколения advanced 4 Axis TB6560 Stepper Driver произвели революцию из предыдущей версии. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей на CNC DIY. Товар, который вы смотрите, является стандартной версией 4 осей (TB3CD-S (коробка)Если вам нужны другие версии, пожалуйста, свяжитесь с нами.



Особенности:

Высокая производительность, экономичность. АвтоматическийПростое перегрузок по току сокращения. Для ручного управления шаговым двигателем, как стандартные, так и профессиональные драйверы были оснащены панелью дисплея и контрольной панелью. Автоматически определяет как компьютер, так и панель управления, функции компьютера и контрольной панели можно интеллектуально переключать друг на друга без каких-либо помех. Панель дисплея может в режиме реального времени отслеживать путь бега g-кода на компьютере или вход с помощью панели управления, а затем полностью и одновременно отображать изменение каждого Axis '(X, Y, Z axis и т. д.) значения на его экране. Стандартная версия и профессиональная версия совместимы с программным обеспечением Mach2, Mach3 (по умолчанию), Linux CNC (EMC2), KCAM4 CNC и т. Д.Кроме того, профессиональная версия также может автоматически отслеживать путь бега G-Code от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; Легко многократно запускать g-код для управления шаговыми двигателями без компьютера. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполните эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используемое на RBI машине, конвейере и так далее. Автоматическое завершение настройки инструментаНа оси X, Y, Z через панель управления, без поддержки компьютера. Совместим со всеми двигателями с0.5A-3.5A(Пик) Номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера. 1, 2, 8, 16 регулируемое управление микрошагами, двигатели работают более точно и плавно. Защита от перегрузки, перегрузки по току, перенапряжения, перегрева, чтобы не повредить компьютер и устройства. Полностью закрытая Оптическая изоляция и биполярный измельчитель постоянного тока для обеспечения работы двигателей с низким уровнем шума и вибрации, а также Избегайте ползучих двигателей с низкой скоростью. С одним выходом сигнала PWM 0-10 В для регулировки скорости и одним портом управления реле. 5 типов входного управления в ручном интерфейсе управления, для установкиЛимит, эстоп, середина, резак-Настройка/Настройка инструментаИ т. д... Охлаждение алюминия и высокой интенсивности ПВХ дизайн коробкиДля охлаждения и защиты платы водителя от повреждений от грязи, пыли или других жидкостей.



Электрические свойства (температура окружающей среды Tj = 25 C градусов):

Вход мощность

12 - 36 в DC источник питания

Выход ток

3A (пик 3.5A)

Подход

Биполярный постоянный ток PWM привод выход.

Приводной двигатель

42, 57, 86 шаговый двигатель s, двухфазный-4 фазы (4-провод, 6 проводов и 8 проводов шагового двигателя)

Вес

Около 1,00 кг



Сегменты задают таблицу:

В настоящее время

SW6

DW5

Буфера

SW4

SW3

Sub

SW2

SW1

100%

На

На

25%

На

На

-1 шт.

На

На

75%

На

OFF

50%

На

OFF

2

На

OFF

50%

OFF

На

75%

OFF

На

8

OFF

OFF

25%

OFF

OFF

100%

OFF

OFF

16

OFF

На



Форма сигнала и время:



Функции интерфейса выходной мощности:



Инструкции и спецификации PCB:



Схема подключения для справки:



Инструкция по эксплуатации:



Область применения:

Для обработки различных форм. Для консультации, таких как бренд, архитектурная форма, значок, табличка, демонстрационные доски, дверная плита, украшение мебели и т. д. Для резьбы портрета, пейзажа, почерка, запечатывания и т. д. Подходит для любого малого и среднего автоматического оборудования с ЧПУ контроллером, таких как X-Y-Z столы, этикетировочные машины, лазерные резаки, гравировальные машины и устройства выбора места.
