3 го поколения CNC Axis Kit Профессиональный 3.5A TB6560 шаговый драйвер платы + дисплей

3-го поколения ЧПУ 3 оси комплект-Профессиональный 3.5A TB6560 шаговый Драйвер плата + дисплей + пульт дистанционного управления

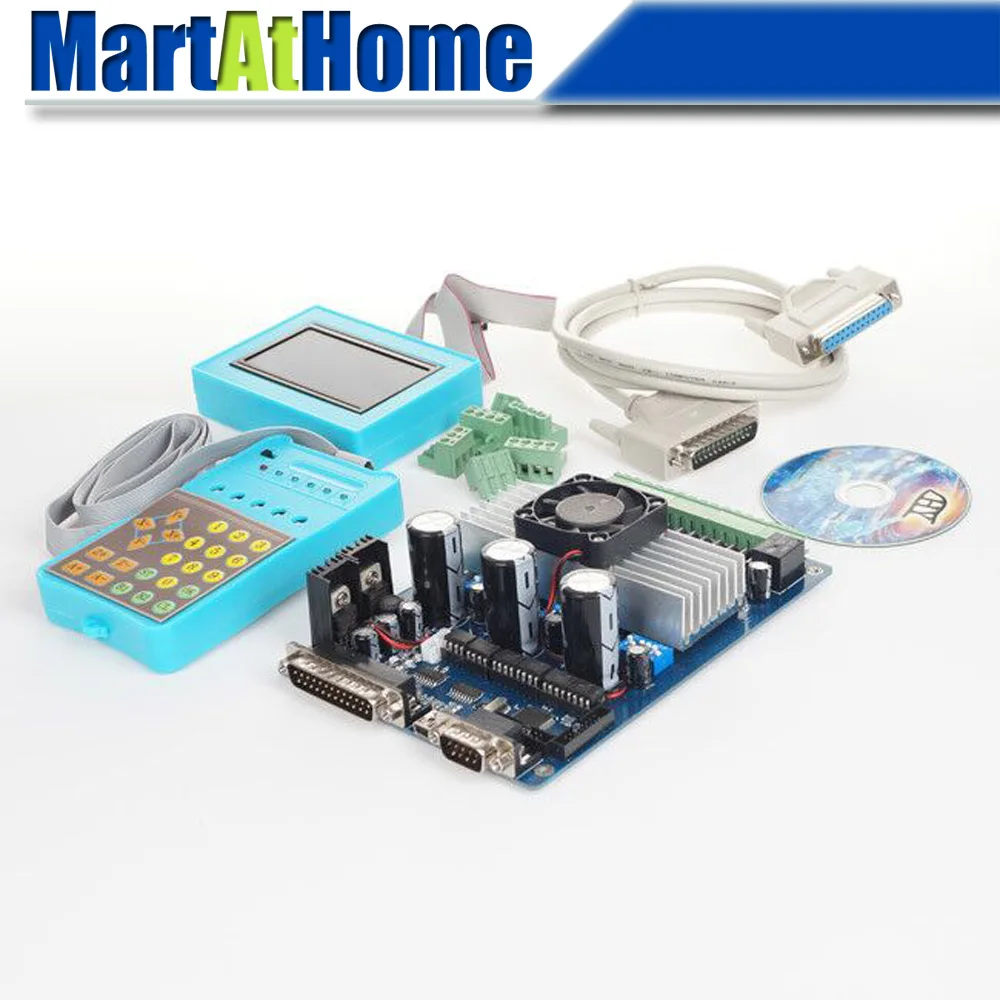

Посылка включает в себя:

1x3-Axis TB6560 Драйвер шагового двигателяHY-TB3-KH

1 x Цифровой ЖК-дисплей

1 х пульт дистанционного управления

5 x соединители проводов

1 х кабель

1 x CD (драйвер, руководство на английском языке и т. Д.)

1. Применение:

Для обработки различных форм. Для консультации, таких как марка, архитектурная форма, значок, табличка, демонстрационные доски, дверная пластина, украшение мебели и т. Д. Для резьбы портретов, пейзажей, рукописного ввода, запечатывания и т. Д. Подходит для любого малого и среднего автоматического оборудования с контроллером ЧПУ, например, X-Y-Z, маркировочные машины, лазерные резаки, гравировальные машины и устройства для выбора места.

2. 3 оси 3.5A TB6560 шаговый драйвер платы

Описание:

Последний шаговый Драйвер 3-го поколения TB6560 был обновлен доИнтеллигентая (ый),ПрофессиональныйИПромышленного уровняНабор привода путем перепроектирования печатной платы, встраивания интеллектуального чипа памяти (профессиональная версия) и обновления внешних ручных инструментов управления (панель управления и панель дисплея). На самом деле, 3-го поколения TB6560 Шаговые драйверы имеют два типа версий, один являетсяИнтеллигентая (ый)Версия и другаяПрофессиональныйВерсия. По сравнению с Умной версией, профессиональная версия в основном имеет две больше функций, чем стандартная версия, одна является“Функция записи g-кода компьютера", И другой-" функция ручного программирования ". За исключением этих двух функций, эти два типа версий не имеют других различий. Во-первых, оба из этих двух типов версий обновили свои платы PCB, перепроектировав печатную плату, чип TB6560 на плате будет легко продуваться, как и предыдущая версия. Благодаря встроенному интеллектуальному чипу памяти, профессиональная версия этого 3-го поколения 3 оси TB6560 шагового драйвера может легко записывать g-код, работающий на по с ЧПУ (e.g. Mach3, EMC2, KCAM4 и т. Д.) компьютера, а затем повторите записанный g-код, чтобы сделать шаговый двигатель работать без компьютера. Кроме того, усовершенствованные внешние ручные инструменты управления (панель дисплея и панель управления) на профессиональной версии могут быть использованы не только для ручного управления шаговым двигателем, но иПрограммирование g-кода вручную. Все запрограммированные вручную g-код также будет записан на Встроенный интеллектуальный чип памяти, и тогда мы также можем легко запускать записанный g-код для управления шаговым двигателем. Учитывая, что функции записи g-кода компьютера достаточно для всех трех осей, работающих без компьютера, чтобы избежать повторения функции, функция ручного программирования в основном предназначена для одной оси для линейного движения, поэтому три оси не могут быть запрограммированы вручную одновременно. Эта функция широко используется на работе, которая просто нужна одна ось, такие как RBI машина, конвейер и т. Д. В последнее время оба типа версий имеют полностью закрытыеОптической изоляциейИБиполярный измельчитель постоянного токаЧтобы обеспечить работу при низком уровне шума и вибрации и избежать ползучести на низкой скорости. Это очень подходит для езды на велосипеде на 2-фазный и 4-фазный гибрид шаговые двигатели. Одним словом, качества и функции нового 3-го поколения advanced 3 Axis TB6560 шагового драйвера революционизированы по сравнению с предыдущими версией. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей на CNC DIY. Товар, который вы смотрите-3 оси профессиональная версия (TB3CD-P) ЧПУ комплект с шаговые двигатели и блок питания, если вам нужны другие версии, пожалуйста, не стесняйтесь связываться с нами по любым вопросам.

Особенности:

Высокая производительность, экономичность. АвтоматическийПростое перегрузок по току сокращения. Для ручного управления шаговым двигателем, оба стандартных и профессиональных водителей былиОснащен панелью дисплея и панелью управления. Автоматически определяет как компьютер, так и панель управления, функции компьютера и панели управления можно переключать разумно друг для друга без каких-либо помех. Панель дисплея может в режиме реального времени отслеживать бегущий путь g-кода на компьютере или ввода с помощью панели управления, а затем полностью и одновременно отображать изменение каждого оси '(X, Y, Z axis и т. Д.) значения на экране. Как стандартная версия, так и профессиональная версия совместимы сMach2, Mach3 (программное обеспечение по умолчанию), LinuxCNC (EMC2), KCAM4 CNC программное обеспечениеИ т. д. Кроме того, профессиональная версия также может автоматически отслеживать путь бега G-Code от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; Легко повторно запускать g-код для управления шаговыми двигателями без компьютера. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполнить эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используется на RBI машины, конвейера и так далее. Автоматическая Отделка инструмента-настройки на оси X, Y, Z через панель управления, без поддержки компьютера. Совместим со всеми моторами с номинальным током 0.5A-3.5A (Пиковый), четыре типа регулируемого выходного тока могут быть установлены на плате водителя. 1, 2, 8, 16 регулируемое микроступенчатое управление, двигатели работают более точно и плавно. Защита от перегрузки, перегрузки по току, перенапряжения, перегрева во избежание повреждения компьютера и устройств. Полностью закрытая Оптическая изоляция и биполярный измельчитель постоянного тока для обеспечения работы моторов при низком уровне шума и вибрации, а также для предотвращения ползучести моторов на низкой скорости. С одним0-10 в PWM выходной сигналПорт для регулировки скорости и один релейный порт управления. 5 типов управления входом в ручном интерфейсе управления, чтобы установитьЛимит, Estop, настройка середины точки, настройка резака/Настройка инструментаИ т. д.

Электрические свойства (температура окружающей среды Tj = 25 C градусов):

Входная мощность

Источник питания постоянного тока 12 - 36 в

Выходной ток

3а (пик 3,5а)

Подход

Биполярный Выход PWM привода постоянного тока

Приводной двигатель

42,57,86 шаговый двигатель, двухфазный-4 этап (4-провод, 6 провода, 8 жил шаговый двигатель)

Вес

Около 300 г.

Данные таблицы:

В настоящее время

SW1

DW2

Буфера

SW3

SW4

Sub

SW5

SW6

100%

На

На

25%

На

На

-1 шт.

На

На

75%

На

OFF

50%

На

OFF

2

На

OFF

50%

OFF

На

75%

OFF

На

8

OFF

OFF

25%

OFF

OFF

100%

OFF

OFF

16

OFF

На

Форма сигнала и время:

Функции интерфейса выходной мощности:

Интерфейс, помеченный деталями на рисунке

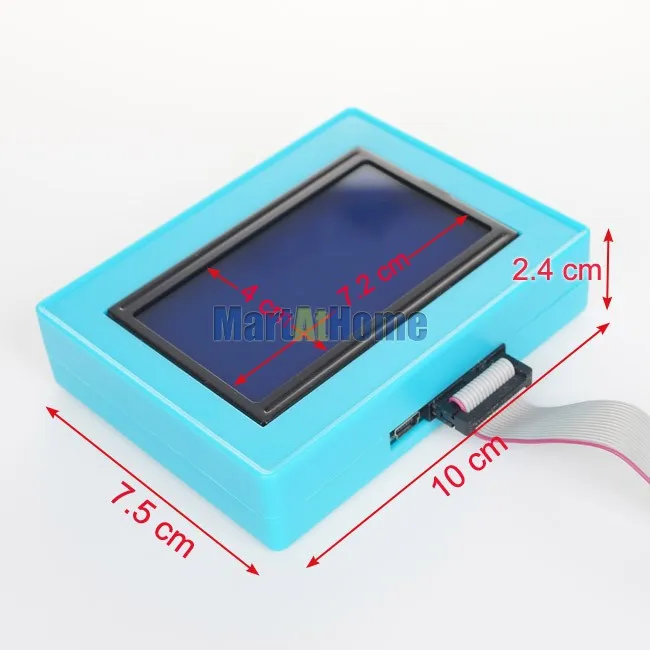

3. ЖК-цифровая панель дисплея

Описание:

Может быть подключен к компьютеру, синхронно и отслеживает данные компьютера; Точность 0,01 мм; Более практично и удобно работать с ручкой в автономном режиме, профессиональный дизайн

Особенности:

4 оси координировать, 6-значный цифровой дисплей (999,999 мм (В)/999,999 мм (В) В режиме реального времени отображает 4-осевая машина для передачи данных, не беспокойтесь о том, что компьютер мощность обработки и других повторить. Может вручную управлять цифровым дисплеем в автономном режиме, также может записывать и отслеживать данные компьютера Сделайте ваше оборудование настоящим продуктом с ЧПУ Подарочный кабель длиной 0,3 м.

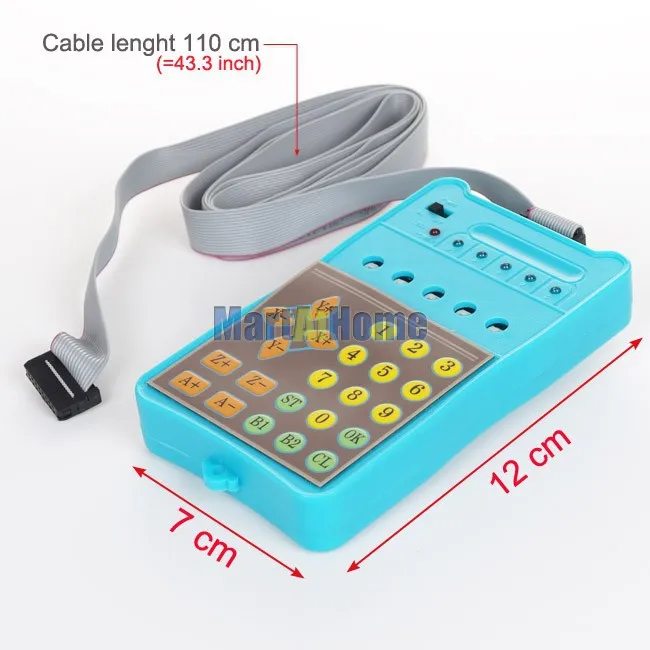

4. Профессиональный пульт дистанционного управления

Внешняя импульсная ручка, может автоматически переключать режим управления между компьютером и ручкой, без взаимных помех, не сказать ничего более простого компьютерного управляемого направления. Когда компьютер контролирует движение, может автоматически обнаруживать и маскировать функции управления.

Цифровой дисплей может одновременно отслеживать и записывать данные компьютера и данные управления движением ручки.

Особенности:

4 оси и шпиндель имеют Независимый цифровой для ручного управления скоростью, Каждая ось может регулироваться в различных скоростях работы, гибкой работе. (5-канальный генератор импульсов, вы можете вручную изменить номер, чтобы отрегулировать длительность импульса) Поддержка 4 оси ручной Реверсивный управления, их легко надевать ЧПУ инструмент настройки, прямого кроя, а также в автономном режиме эксплуатации оборудования. 1-2 расширительные клавиши, теперь расширенные в клавиши управления пятой осью, по запросу разработайте функцию, которая специфическая спонтанная циркуляция запускает программы, пользователи также могут разработать свои собственные соответствующие функции, Гибкое использование, «Пакетная» также может быть расширена до функции двойного контроля скорости, соответственно регулируйте ускорение и замедление работы 4 axises нажатием кнопок 1 и 2 4 оси работы показывают свет, четко указывая рабочее состояние каждой оси. Шпиндель ручной работы и рабочие огни. Кнопка аварийной остановки. Поставляется с 1,5 метровым соединительным кабелем.
