1. Описание продукта

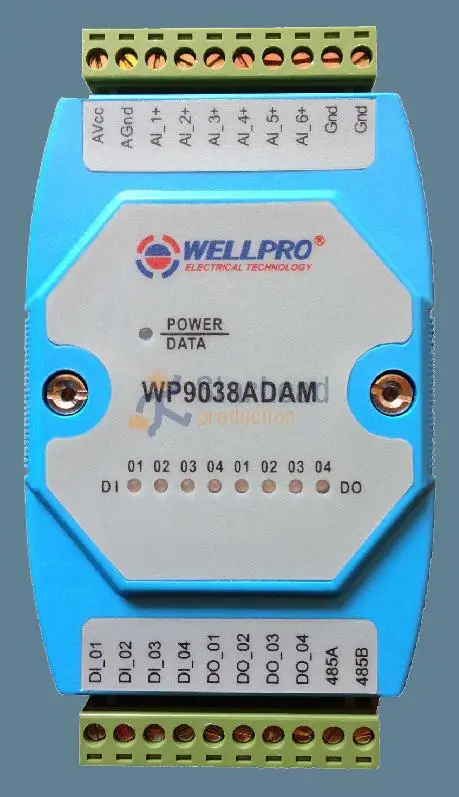

6 ч один терминал аналоговые входные (DC 0-20mA/4-20mA), а также с помощью независимых 12 бит промышленной AD коллекция чип4 ch оптоэлектронная изоляция цифровой вход и выход (NPN транзистор открытый коллектор выход)Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелямиКоммуникационный, входной и выходной светодиодный статусСхема связи предназначена для защиты от помех и помехМожет использоваться для сбора сигналов и управления промышленным полевым аппаратом3 года гарантии качества для нормального использования
2. Параметры
Аналоговый Входной канал 6 ch одиночный терминалАналоговый Входной Тип DC 0-20mA/4-20mAТочность аналогового ввода ± 0,02 мАЦифровой входной канал 4 ch (активный низкий)Цифровой выходной канал 4 канала (NPN транзистор открытый коллектор выход, 500 мА)Рабочая температура-20-70 °CВнешний источник питания DC 9V-30V/2WИзоляции защиты 1500VDCМетод установки стандартный DIN направляющая или винтРазмер 125 × 73 × 35 мм
3. Интерфейс высокой четкости
AVcc
Внешний блок питания с положительным входом
AGnd
Внешний блок отрицательного ввода терминала
AI_1 +
Положительной клемме-1 шт.St Аналоговый вход
AI_2 +
Положительной клемме 2Nd Аналоговый вход
AI_3 +
Положительной клемме 3Rd Аналоговый вход
AI_4 +
Положительной клемме 4Th Аналоговый вход
AI_5 +
Положительной клемме 5Th Аналоговый вход
AI_6 +
Положительной клемме 6Th Аналоговый вход
Gnd
Заземление, подключение к отрицательному терминалу аналоговых входов
Gnd
Сигнал заземления, подключение к отрицательному терминалу аналогового входа
DI_01
1St Цифровой вход
DI_02
2Nd Цифровой вход
DI_03
3Rd Цифровой вход
DI_04
4Th Цифровой вход
DO_01
1St Электронные сигареты с цифровым выходом
DO_02
2Nd Электронные сигареты с цифровым выходом
DO_03
3Rd Электронные сигареты с цифровым выходом
DO_04
4Th Электронные сигареты с цифровым выходом
485A
RS485 сигнала A +
485B
RS485 сигнала в-режиме
4 цифровая/аналоговая схема применения
4,1 цифровой вход схема
4,2 электронные сигареты с цифровым выходом схема
4,3 аналоговые входные схема
5 Связь инструкция
5,1 Коммуникационный параметр (настройка по умолчанию) : 9600,N,8,1
Параметр
Описание продукта:
9600
Скорость передачи данных
N (без проверки)
Проверьте Бит
8
Данные бит
1
Стоп-бит
5,2 команда для сбора входного сигнала аналогового количества:
Отправка: 01 03 00 00 00 06 C5 C8 (например/шестнадцатеричный)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Код функции
03-Чтение регистра
0000
2
Адрес регистра
(4x режим)
0000-аналоговый входной адрес первого регистра
0006
2
Чтение длина
0006-чтение 6 регистров
C5C8
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 03 0C 07 69 00 00 00 00 00 00 00 00 00 00 B6 26 (например/шестнадцатеричный)
Полученная команда означает, что данные первого аналогового ввода «0769», и они равны 1897 в десятичном, затем заменяются в fomula: I = (данные * 20)/4095 =(1897*20)/4095 ≥9.26 мА. Ток в другом канале-0ма.
5,3 команда для сбора цифрового ввода:
Отправка: 01 02 00 00 00 04 79 C9 (например/шестнадцатеричный)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов 01-FE
02
1
Код функции
02-входной бит для чтения
0000
2
Адрес ввода
(1x режим)
0000-исходный адрес входного бит
0004
2
Длина считывания входного бит
0004-чтение 4 входных бит
79C9
2
CRC код проверки
CRC проверьте код для всех данных
Получение: 01 02 01 05 61 8B (пример/гексадикальный)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов 01-FE
02
1
Код функции
02-входной бит для чтения
01
1
Байт цифры
01-чтение одного байта длины
05
1
Считывать данные
05-статус входного бит считывания
618B
2
CRC код проверки
CRC проверьте код для всех данных
Преобразование данных чтения «05» в 2 шестигранных результатов «00000101», последние 4 номера активны. Слева направо, она представляет собой 4 цифровой входной канал статус DI_04 ~ DI_01. Здесь это означает, что DI_03,DI_01 имеет вход, но другие нет.
5,4 команда для цифрового выхода (несколько элементов управления):
Отправка: 01 0F 00 00 00 04 01 03 7E 97 (например/шестнадцатеричный)
Данных
Байт
Описание данных
Обратите внимание
01
1
Адрес модуля
Диапазон адресов 01-FE
0F
1
Код функции
0F-write нескольких в рулонах
0000
2
Катушка адрес
(0x режим)
0000-начальный адрес катушки
0004
2
Напишите длина катушки
0004-запись 4 катушек
01
1
Запись данных байт
01-запись одного байта данных
03
2
Записи данных
03-запись выходного состояния 4 катушки
7E97
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 01 0F 00 00 00 04 54 08 (например/шестнадцатеричный)
Преобразование данных чтения «03» в 2 шестигранных результатов «0000 0011», последние 4 номера активны. Слева направо, она представляет собой 4 цифровой выходной канал статус DI_04 ~ DI_01. Здесь это означает, что DO_02,DO_01 имеет выход, но другие нет. Когда модуль получает правильную команду, он будет совершать соответствующие действия и отправлять ответ обратно мастеру. Это успешная коммуникация.
5,5 команда для цифрового выхода (одно управление):
Отправка: 01 05 00 00 FF 00 8C 3A (пример/гексадецималь)
Получение: 01 05 00 00 FF 00 8C 3A (пример/гексадикал)
Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.
5,6 команда для государственного сбора цифрового выхода:
5,7 команда для настройки Адреса модуля:
Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)
Дата
Байт
Описание данных
Обратите внимание
00
1
Адрес модуля
00-Отправка группы
06
1
Код функции
06-запись одного регистра
0064
2
Адрес регистра
(4x режим)
0064-изменить адрес модуля
0001
2
Записи данных
Установите новый адрес для модуля, диапазон 0001-00FE
0804
2
CRC код проверки
CRC проверьте код для всех данных
Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)
Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.
5,8 команда для настройки параметров связи:
Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)
Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)
Эта команда означает отправить код в модуль и установить параметр связи как «9600, N (без проверки), 8, 1». Этот параметр может быть сохранен при выключении питания. Параметр связи по умолчанию-«9600, N (без проверки), 8, 1». Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи будет выполнена Настройка. Как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Обратное также верно. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно к мастеру. Это успешная коммуникация.
6. Светодиодный индикатор
При включении модуля светодиод зеленый.Когда модуль находится под связью, светодиодный мерцает.Когда модуль получает правильную команду, светодиодный зеленый цвет.Когда модуль получает неверную команду или команду для других модулей, светодиодный индикатор красного цвета.
7. Инструкция по отладке ПК
Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:
Подключите модуль и компьютер с помощью конвертера RS485.Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.Установите правильный параметр, откройте интерфейс связи.Выберите соответствующие настройки, коллекцию и элементы управления.
8. Сетевая схема RS485
