Посылка включает в себя:
1. 1 шт. со слежением за максимальной точкой мощности, контроллер солнечного заряда 40A 100V
2. 1 шт. MPPT контроллер руководство пользователя

Особенности:

·Слежением за максимальной точкой мощности технологии
·Пиковая эффективность преобразования 97%
·Высокая эффективность отслеживания 99%
·Несколько секунд скорость отслеживания
·4-ступенчатая зарядка с ШИМ-выход
·Природа конвекционный Вентилятор охлаждения
·Полная выходная мощность при температуре окружающей среды до 45 °C
·Температура компенсация
·Герметичный, гелевый и затопленный вариант батареи
·Широко используется, автоматически распознает день/ночь
·Диверсифицированной контроль за грузом
·Интерфейс RJ45 и дополнительный счетчик
·2 года гарантии
·CE сертификат

Электронная защита: защита от
·PV массив защита от короткого замыкания
·Глубокого разряда
·При зарядке
·Нагрузки от перегрузки
·Нагрузки Защита от короткого замыкания
·Фотоэлектрическая защита от обратной полярности
·Батарея защита от обратной полярности

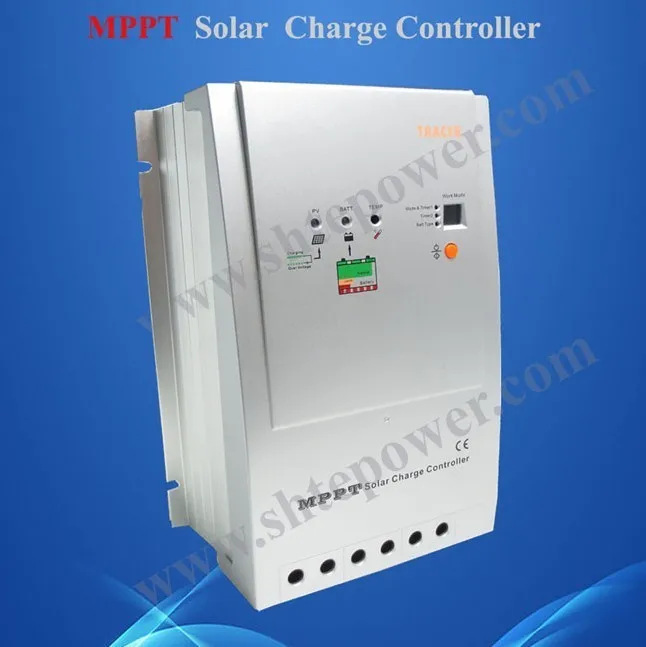

Введение:

Контроллер серии Tracer использует технологию MPPT (максимальное отслеживание точки мощности). Усовершенствованный алгоритм отслеживания позволяет солнечному модулю работать при идеальном напряжении, которое солнечные модули могут производить максимальную доступную мощность. По сравнению с обычным контроллером PWM технология MPPT повышает эффективность зарядки до 30% и снижает мощность необходимого солнечного массива. Tracer имеет возможность понижения солнечной батареи с более высоким напряжением для подзарядки аккумулятора низкого напряжения. Макс. 100VDC вход. Таким образом, он позволяет на сетке солнечных модулей или тонких пленочных модулей заряжать автономную батарею. И размер кабеля может быть уменьшен из-за небольшого тока от солнечной батареи.

Модель

Tracer-4210RN

Номинальное напряжение системы

12/24V автоматическая работа

Номинальное потребление тока батареей

40A

Номинальный ток холостого хода

20A

Макс. Напряжение батареи

32V постоянного тока

Макс. PV открытое напряжение цепи

100VDC

Максимальная входная мощность PV

12V 520W,24V 1040W

Собственного потребления

<10mA(24V)

Цепи заряда Напряжение падение

≤ 0,26 V

Разрядки Напряжение падение

≤ 0,15 V

Связь

TTL232/8-контактный RJ45

Temp.com Компенсационная

-30мв/°C/12V(25°C)

Рабочая температура

-35°C ~+ 55°C

Диапазон температуры хранения

-35°C ~+ 80°C

Влажность

10%-90% NC

Корпус

IP30

Высота над уровнем моря

≤ 3000 м

Измерение

242 мм x 169 мм x 91 мм

С отверстием для крепления

180 мм x 160 мм

Размер монтажного отверстия

Φ5

POS терминал

25 мм2

Вес

3. 05 кг

1-Температура Сенсор

Измерение температуры окружающей среды и компенсация температуры для зарядки и разрядки.

Светодиодный индикатор состояния зарядки 2

Светодиодный индикатор, показывающий состояние зарядки и перенапряжение батареи.

Светодиодный индикатор состояния 3 батареи

Светодиодный индикатор, показывающий состояние батареи или системные ошибки.

4-индикатор установки

Соответствующий индикатор будет включен при установке timer1, timer2 и типа батареи.

5-светодиодный цифровой Дисплей

Отображение режима работы и состояния нагрузки.

6-кнопка настройки (при ручном способе используемого режима для нагрузки вкл/выкл)

Установите режим работы нагрузки и выберите тип батареи.

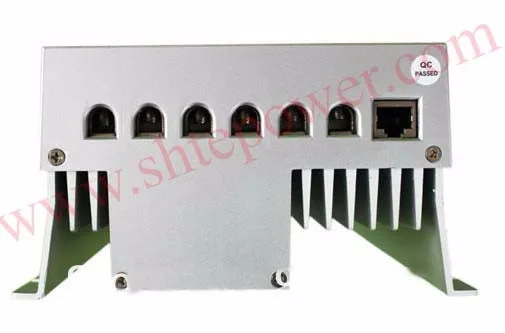

7-модуля солнечной батареи клеммы

Подключите солнечных модулей.

8-Батарея терминалы

Подключения батареи.

9: Доставка груза терминалы

Подключения нагрузки.

10 - RJ45 Интерфейс связи
