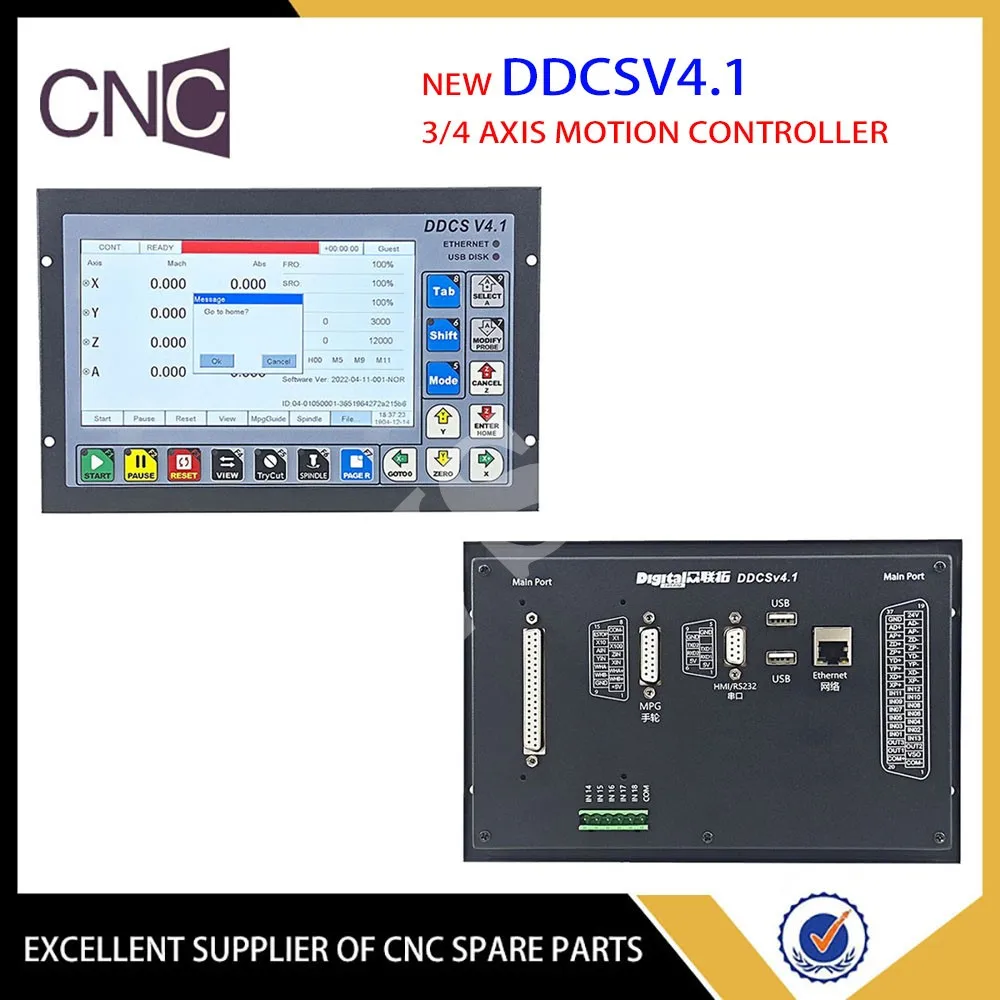

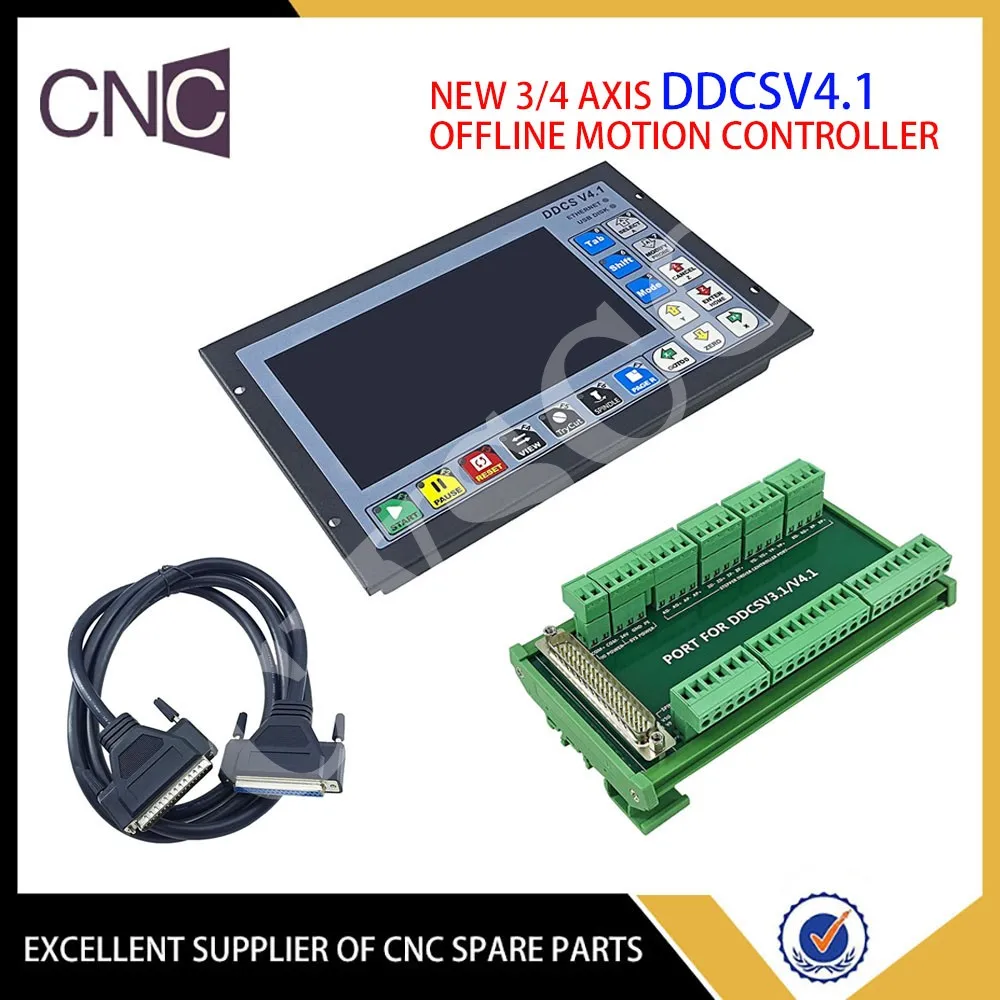

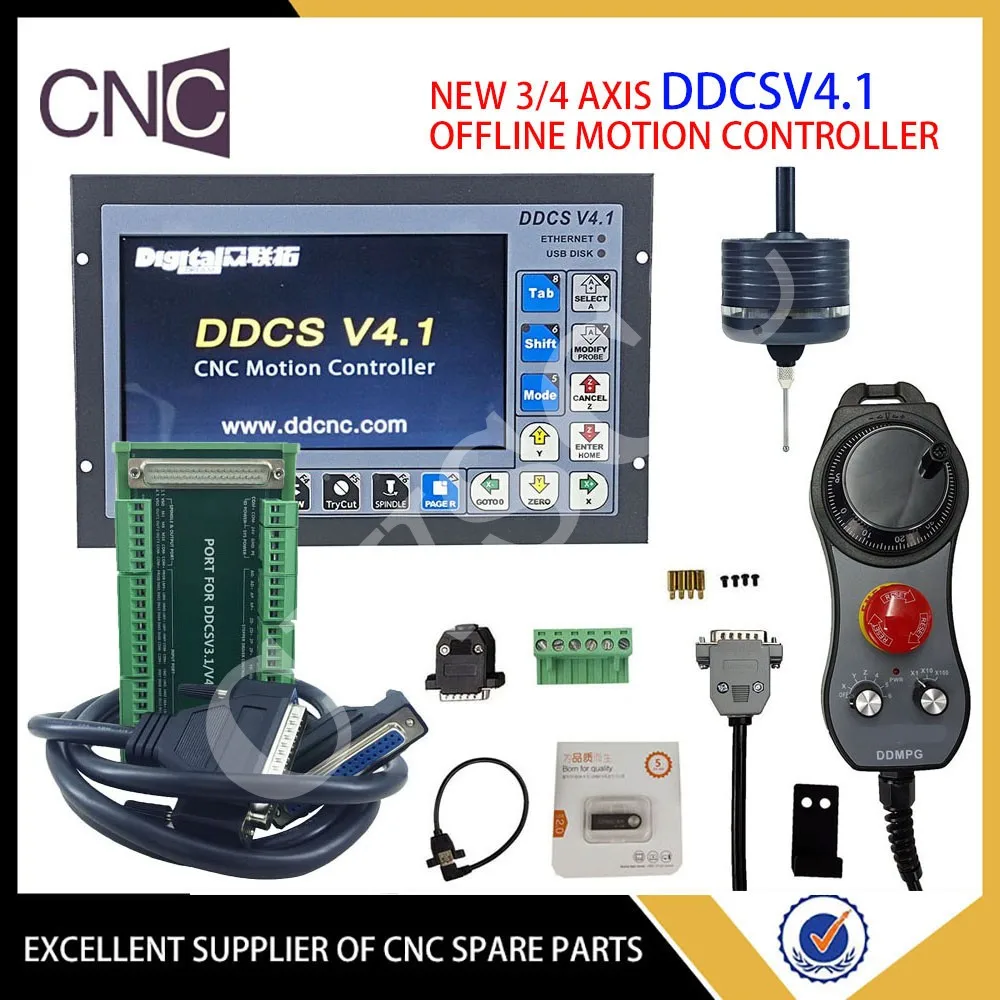

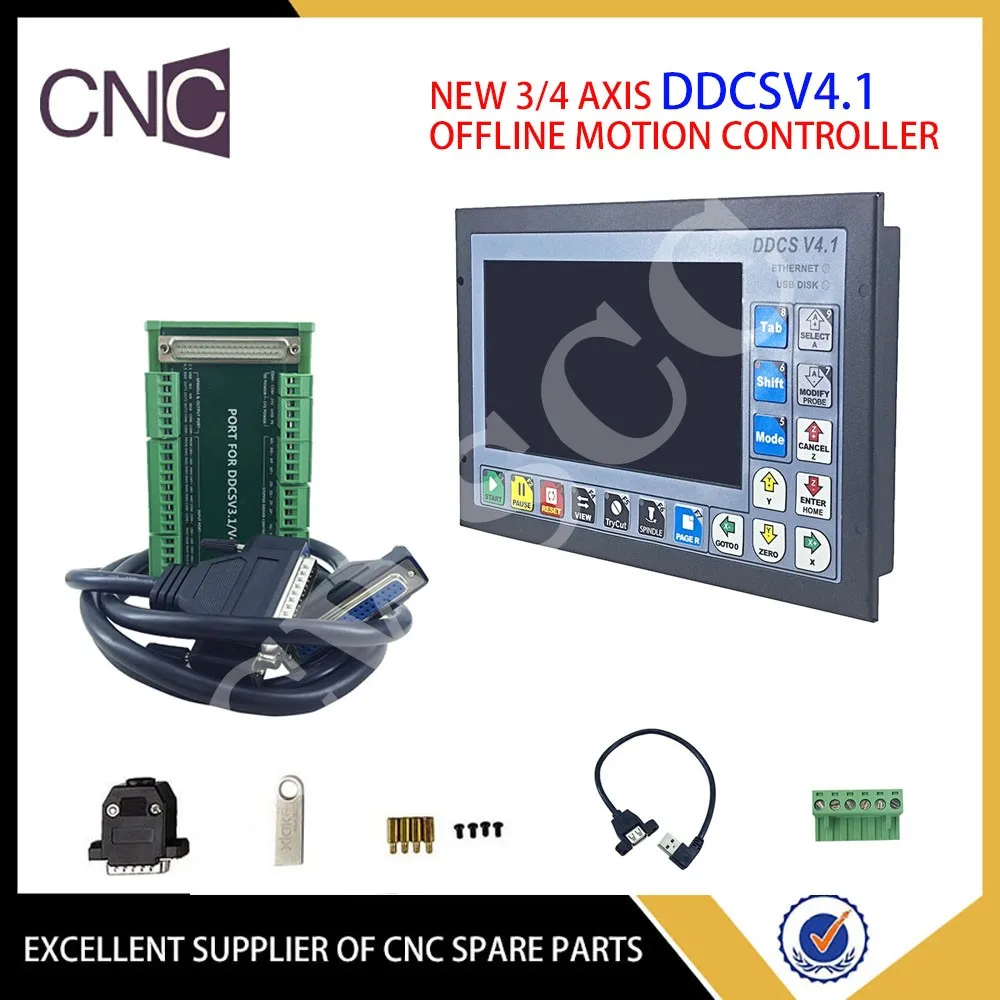

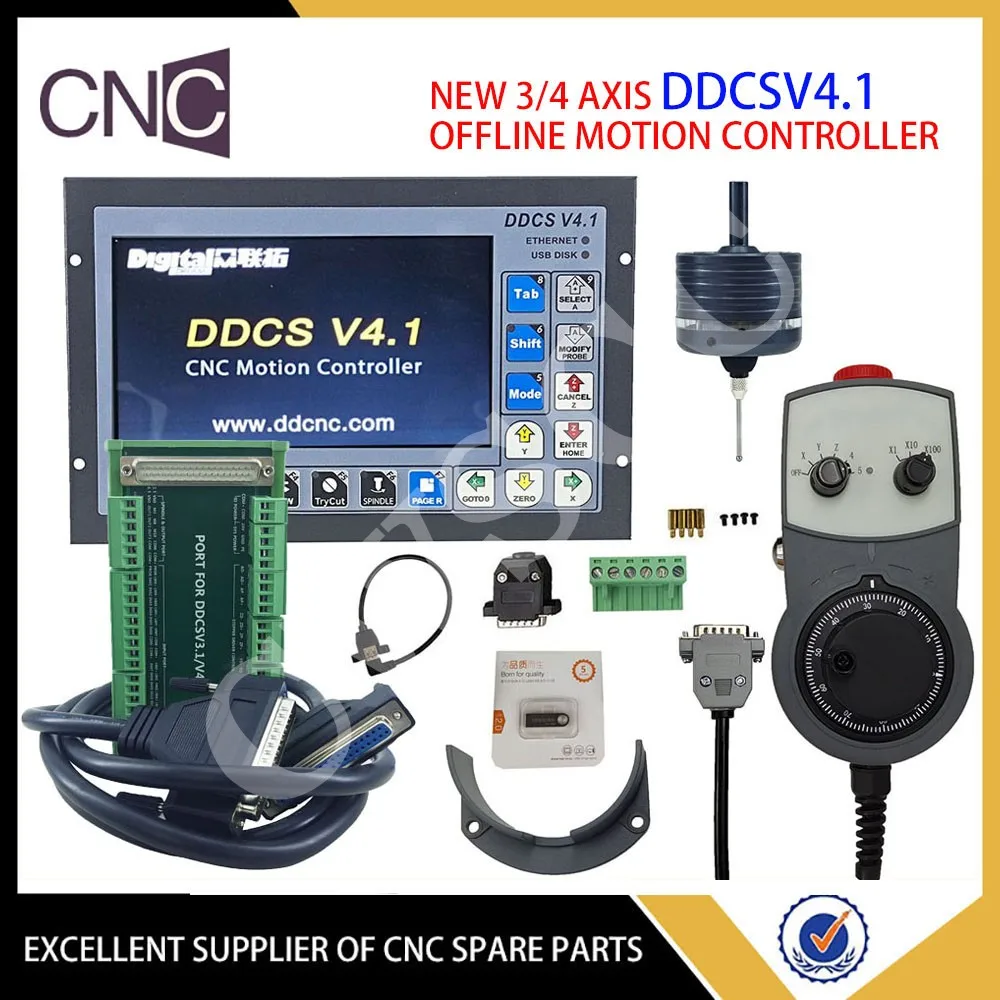

DDCS V4.1 является 3/4 осевым автономным контроллером движения, обновленным на основе DDCS V3.1, V2.1 и V1.1. Окр V4.1 по-прежнему

Уступив последовательные простые и эффективные функции серии DDCS, и в соответствии с недочетами DDCS V3.1, был улучшен алгоритм, и была увеличена ротация инструкции программирования.

Команды и т. Д., улучшают функцию моделирования и т. д., поддерживают настройки порта IO и т. д., и улучшают функцию продукта контроллера DDCS CNC в целом, делая его более функциональным.

Более стабильный и мощный, и более подходящий для потребностей клиентов.

DDCS V4.1 система чпу принимает ARM + FPGA дизайн структуры, рука завершает интерфейс человека-машины и код анализа части, и FPGA завершает дно

Слой алгоритм и управление импульсным импульсом, fpga скорости генератора использует 32-битный скорости генератора, из-за чего разрешение скорости и ускорения выше. Берут на себя

Разумный дизайн, надежное управление и удобное управление, DDCS V4.1 улучшает функцию продукта и структуру компоновки панели, но 17 клавиш могут все еще завершить

Машина для управления. DDCS V4.1 также поддерживает универсальный набор инструкций FANUC, совместимый с G.

1) 7-дюймовым экраном, 17 клавиш; 18 анод изолированный цифровой входной интерфейс, 3 анод изолированный цифровой входными портами;

2) новая версия укрепляет алгоритм и представляет новый алгоритм для планирования движения, который делает путь небольших сегментов линии более плавным через настраиваемые Контурные ошибки;

3) 1 канал 0-10 В контроль скорости вращения шпинделя аналоговый выходной интерфейс, и шпиндель может быть настроен как сервошпиндель;

4) 3-4 осевой режим привода принимает дифференциальный режим и двойной импульсный режим для клиентов, чтобы выбрать, максимальная выходная частота интерполяционного импульса составляет 500 кГц;

5) Основной контрольный чип ARM9, чип FPGA core algorithm;

6) 7-дюймовая TFT экран; Размер: 1024x600 пикселей, разрешение: 72/дюйм;

7) Главное контрольное устройство-24VDC вход питания, и текущая емкость должна быть не менее 0.5A; Вход питания порта IO также 24VDC, и текущая емкость должна быть

Он должен быть не менее 0.5A; Основная система управления блоком питания, порт IO, блок питания IO; Когда нет источника питания к порту IO, все порты ввода-вывода являются неверными;

8) Поддержка стандартного MPG;

9) Поддержка одноосевой ручной пробежки и связи и работы на фиксированном расстоянии кнопок панели;

10) Поддержка работы с указанной линией и близкой точкой;

11) Поддержка плавающей настройки инструмента, фиксированной настройки инструмента, установки угловой точки и измерения длины инструмента

12) поддерживает обработку массива, последовательную обработку, плоское фрезерование и цилиндрическое фрезерование;

13) Поддержка офсетной регулировки четырехосевой XYZA;

14) Поддержка точек останова паузы, точек останова питания и точек останова нагрузки

15) Поддержка нескольких заготовок, пользователи могут сохранить место происхождения и загрузить Место происхождения по мере необходимости

16) Поддержка центрирования оси X и Y;

17) Поддержка моделирования и во время моделирования, вы можете отрегулировать увеличение, чтобы внимательно следить, соответствует ли путь программирования ожиданиям, и выполнить ограничение программного обеспечения

Проверка бит, вы можете сделать паузу по своему желанию во время моделирования, после нажатия кнопки Пуск система начнет выполнение с точки останова моделирования

18) связь между контроллером и компьютером может быть осуществлена через порт подключения Ethernet, который удобен для таких операций, как чтение и копирование файлов;

19) Память контроллера составляет 1G; Команда G также может считываться с u-диска, и размер файла команды G не требуется;

Речи пакет;

20) язык контроллера принимает международное кодирование и поддерживает в основном все языки. Клиенты могут сделать различные языки в соответствии с их потребностями.

21) контроллер DDCS V4.1 поддерживает только концевой выключатель типа NPN;

22) права использования контроллера включают в себя оператора, админа и супер-админа.

1) добавляется передача файлов через Ethernet;

2) Функция картографической оси добавляется к функции ЧПУ (может использоваться для настройки двухосевой козловой структуры);

3) Шпиндель также может быть настроен как сервошпиндель;

4) дополнительная регулировка смещения;

5) команда polar coordinate programming и команда rotation добавлены к команде, и команда radius compensation является совершенной;

6) План движения представляет новый алгоритм, чтобы сделать путь небольших сегментов линии более плавным через настраиваемые Контурные ошибки;

7) в общей сложности три функции обнаружения: обнаружение углов, обнаружение центра внутреннего круга и обнаружение центра внешнего круга;

8) улучшите указанную функцию запуска линии и функцию запуска конечной точки, независимо от того, насколько большой файл, его можно быстро начать в течение нескольких секунд;

9) улучшите функцию моделирования. Во время моделирования можно отрегулировать увеличение, чтобы внимательно следить за тем, соответствует ли путь программирования ожиданиям, и выполнить проверку ограничения программного обеспечения.

, Во время моделирования может быть остановлена по желанию, после нажатия кнопки Пуск система начнет выполнение от точки останова моделирования паузы;

10) с точки зрения входного порта функция порта может быть настроена произвольно, и поддержка сигнализации драйвера добавляется;

11) для оси а добавлен циклический энкодер. Циклический кодировщик особенно полезен для обработки файлов, где a продолжает расти;

12) также есть запрос об ошибке разбора. DDCS V3.1 никогда не было там, и если есть ошибка разбора, то она сразу остановится;

13) язык принимает международное кодирование, которое поддерживает в основном все языки. Преимущество в том, что он может использоваться в качестве языковой упаковки различных символов;

14) Увеличьте параметры настройки ускорения аварийной остановки, чтобы решить огромное воздействие, вызванное прямой остановкой при движении станка на высокой скорости;

15) FPGA скорости генератора использует 32-битный скорости генератора, а также разрешение скорости и ускорения выше.

Введение:

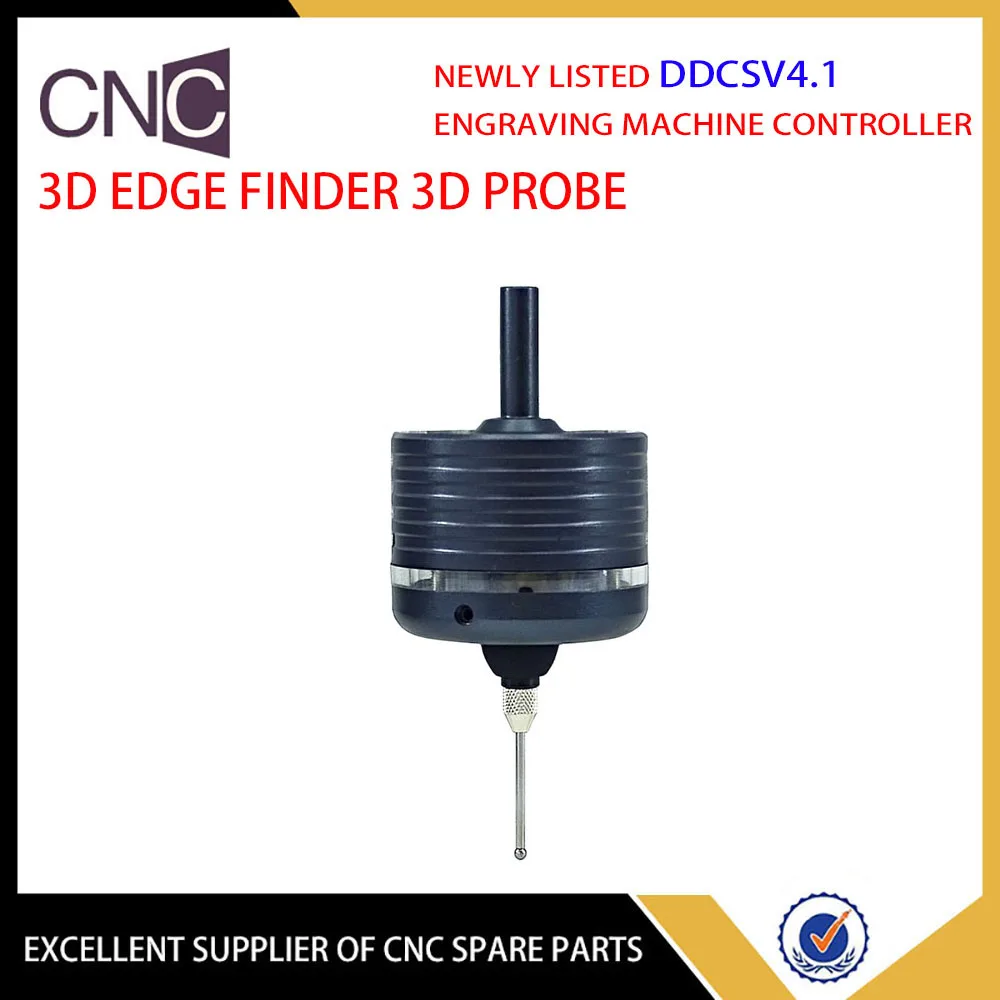

Соединение может осуществить онлайн автоматическое измерение, а также его можно использовать в качестве подставки для распределительный щит на 5, посылающая акустико-оптический сплиттер в автономном режиме. Одна машина многофункциональная, гибкая и удобная, с высокой точностью.

1. Повторяемость 0,01.

2. Он может измерять изолированные детали.

2. Сигнал зонда NPN не включает в себя проводку системы. Вы должны прочесть руководство по монтажу. Обычно поддерживает инструменты для настройки инструментов. Без проводки можно использовать как фотоэлектрический сплиттер.

3. Отправьте стандартную макросъемку.

Разница между версией пластикового кронштейна печатной платы и полностью металлической усиленной версией

1. Внешний вид в основном одинаковый. Из окна индикатора, конструкция сэндвича является версией металлического кронштейна, а чисто белый кронштейн является версией пластикового кронштейна pcb. Разница в конструкции делает точность повторения и стабильность двух версий различными.

2. Стоимость пластмассовых кронштейнов pcb является относительно низкой, и структурная стабильность не так хороша, как цельнометаллическая пластина кронштейна.

3. Полностью металлическая Версия кронштейна полностью относится к принципу Renishaw, с относительно сложной внутренней структурой, высокой стоимостью, хорошей повторяемостью и хорошей устойчивостью конструкции.

Разница между вольфрамовой сталью и Рубином

Цена на два стиля одинаковая, а интерфейс M2.5. Округлость вольфрамовой стали лучше, чем Рубиновая. Долговечность также лучше, чем Вольфрамовая сталь.

Зонд принцип работы

Зонд триггер

Gnd подключен к линии выходного сигнала

После того, как хост-компьютер получает сигнал, он осуществляет функции автоматического центрирования и записи координат через макросъемку.

Существует много типов систем на рынке, и вам нужно самостоятельно завершить макропрограммы проводки.

Если у вас есть инструкции по монтажу и программированию, пожалуйста, обсудите способы подключения, настройки системы и макропрограммирование.

После покупки probe можно предоставить программы с открытым исходным кодом mach3 и grbl.

Для пользователей станков с ЧПУ мы можем предоставить стандартные макропрограммы Renishaw

Параметр

Блок

Обратите внимание

Материал

7075

Анодированной поверхности

Внешний диаметр искателя кромок

Мм

39

Датчик силы

Мм

Стандартная 20

Пользователи могут меняться сами по себе

Диаметр Зажима

Мм

6

Длина зажима

Мм

<20

Точность повторений

Мм

0,01

XY качели пара

Мм

3

Сложением приведет к повреждению

Z маятник

Мм

1,5

Сложением приведет к повреждению

Батарея

Литиевая батарея

Онлайн автоматическая зарядка

Автономная работа

Может

Может использоваться как фотоэлектрический центрирующий стержень

Работать в режиме онлайн

Может

Может использоваться с системой автоматического центрирования

Способ подключения

Распределения линии передачи данных

2 м

Зонд

Мм

Φ1 брелок, вольфрамная сталь

Степень водонепроницаемости

IP43

Не может работать в среде, где распыляется охлаждающая жидкость

Рабочее напряжение

V

6-30

Сгорел от избыточного давления. Низкое напряжение не может работать

1. Определение подключения линии передачи данных

Красный провод-IO (сигнал), белый-GND, а желтый-OV (GND).

2. Включить ли Скорость вращения шпинделя во время обнаружения

A. Искатель кромок предназначен для того, чтобы выдерживать максимальное вращение 600 об/мин. Высокоскоростное вращение повредит искатель кромок.

B. Когда линия данных подключена для автоматического обнаружения, шпиндель не может быть открыт, и вращение сломает линию данных и повредит искатель кромки.

C. Когда кабель данных не подключен, и он просто используется в качестве акустооптического центрирующего стержня, включите шпиндель для вращения со скоростью 600 об/мин, или вы можете непосредственно определить, не включив шпиндель.

3. Как определить, является ли домашняя позиция искателя края точной после сигнала триггера?

После того, как на патроне установлен искатель кромки и счетчик поворачивается на 0, нажимайте зонд вручную. После того, как датчик автоматически возвращается в свое положение, поверните прибор для поиска кромок, чтобы увидеть, является ли значение счетчика постоянным значением.

4. Почему концентричность отличается после переустановки точного искателя края на шпиндель и патрон?

Каждый раз, когда искатель края переустанавливается, на него влияет концентричность шпинделя и концентричность патрона. Отклонение концентричности шпинделя и патрона вызовет смещение концентричности зонда искателя кромки.

5. Как улучшить точность обнаружения в случае, если система ЧПУ механической конструкции не может быть улучшена.

A. Вращать центрирование через шпиндель со скоростью 600 об/мин (этот метод можно использовать только для автономных и неподключенных работ. Если вам нужно повернуть искатель края для автоматического центрирования обнаружения, вы можете приобрести беспроводной искатель края для достижения)

B. Отклонение шпинделя и патрона может быть улучшено, сделав регулировку кромки finder 0 отметку положения на шпинделе и патроне, И искатель кромки фиксируется в одном и том же положении и направлении относительно патрона и шпинделя каждый раз, когда он установлен. (Самое основное решение заключается в том, чтобы улучшить точность шпинделя и патрона)

C. Время отклика на обработку сигнала у искателя кромок фиксируется на уровне около 0,0005 ± 0,0001 с, но степень задержки различных марок систем числового управления и поддерживающих цепей отличается. Когда зонд приближается к измеренной поверхности, попытайтесь уменьшить скорость движения оси, что может уменьшить погрешность, вызванную проблемой консистенции задержки.

Размер панели продукта 237 мм * 153,7 мм * 5,2 мм;

Размер основного корпуса 237 мм * 153,7 мм * 48,2 мм;

Размер квадратного отверстия для установки шкафа 228,5 мм * 83,7 мм

Параметры:

X1, x10, x100 переключатель
-X, Y, Z, 4th axis Селекторный переключатель (5th, 6th)
-Светодиодный индикатор
-Высококачественное профессиональное шасси
-6 футов может продлить экранированный кабель высокого качества
-Магнитное основание можно разместить в любом месте на стальной поверхности машины
-MPG требует питания 5V +, 150ma
-Фазовый выход A, /A и B, /B;
-TTL выход, возможность привода + -20 мА;

Введение:

ЧПУ 4 оси ручной контроллер с MPG Подвеска с x1, x10, x100 по желанию, вы предлагаете цену для полного MPG Подвеска блок с функцией аварийной остановки для 4-осевого станков с ЧПУ, он оснащен нашим популярным 4 осевым процессором MPG и пропорциональным селектором, Светодиодный индикатор также посылает отзывы о состоянии оборудования от станка с ЧПУ к потребителю.

-Вся проводка изолирована от блока MPG, и предоставляется простая в установке схема подключения. Он подходит для коммерческих машин, которые заменяют блоки управления jog или другие компьютерные контроллеры. Это придает системе большую гибкость управления.
