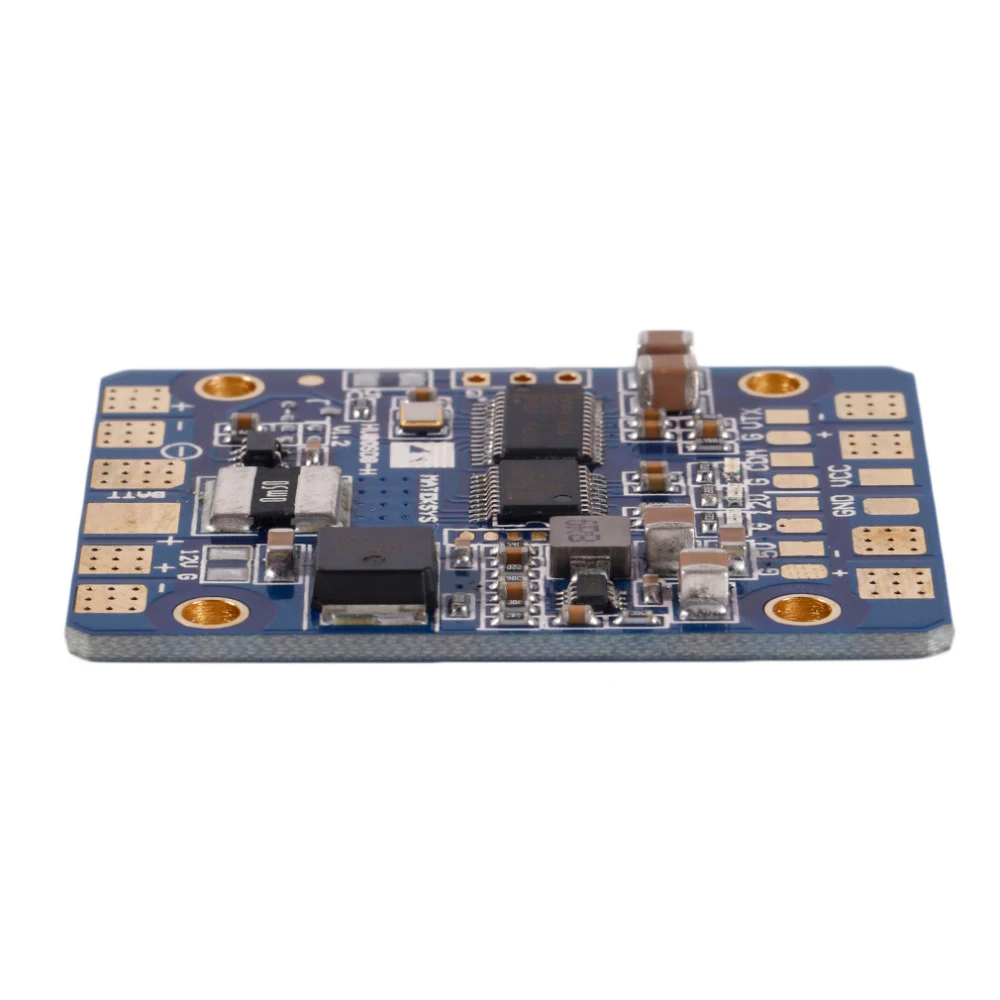

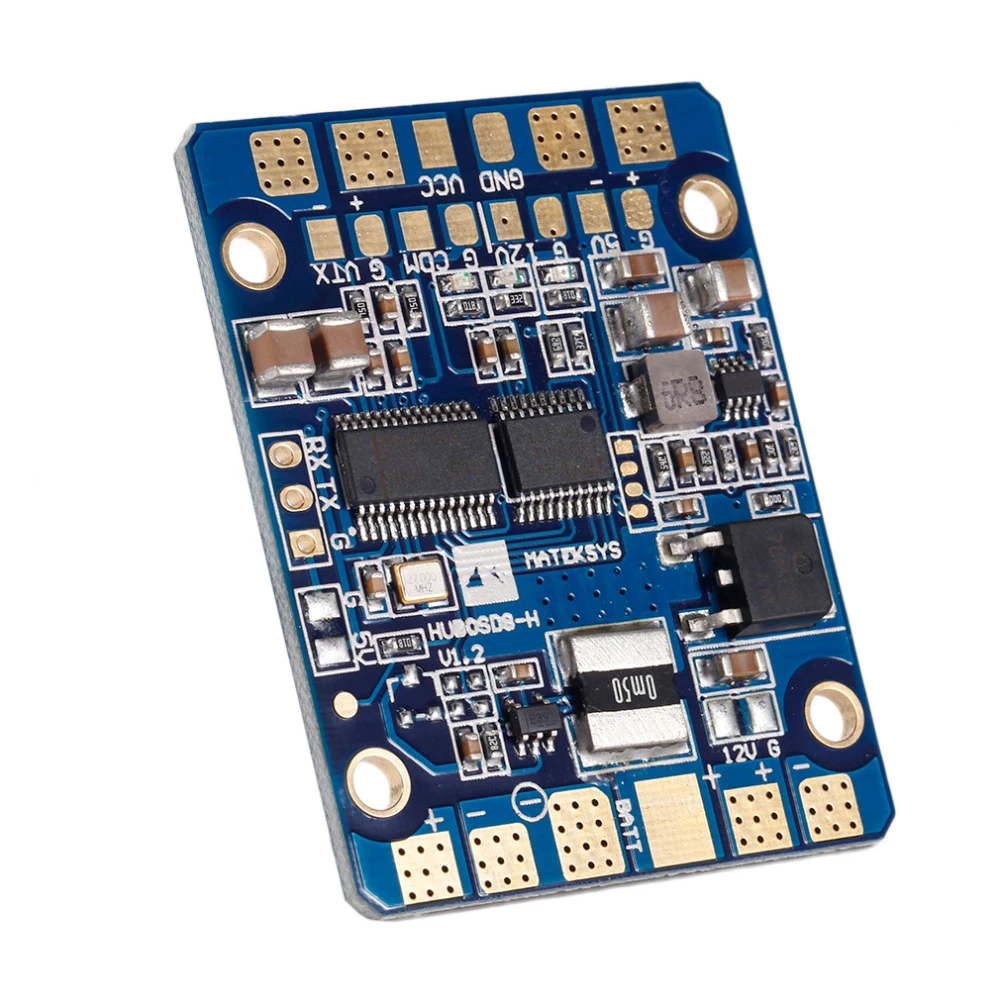

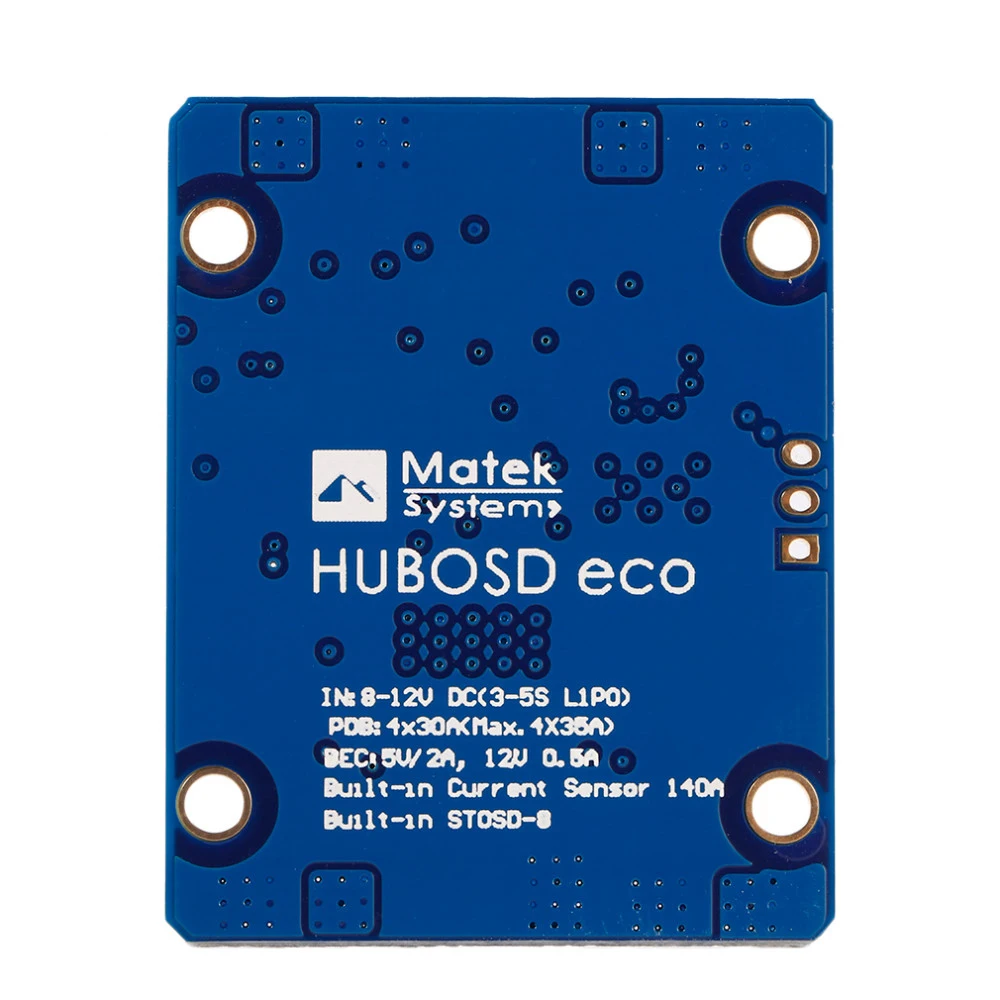

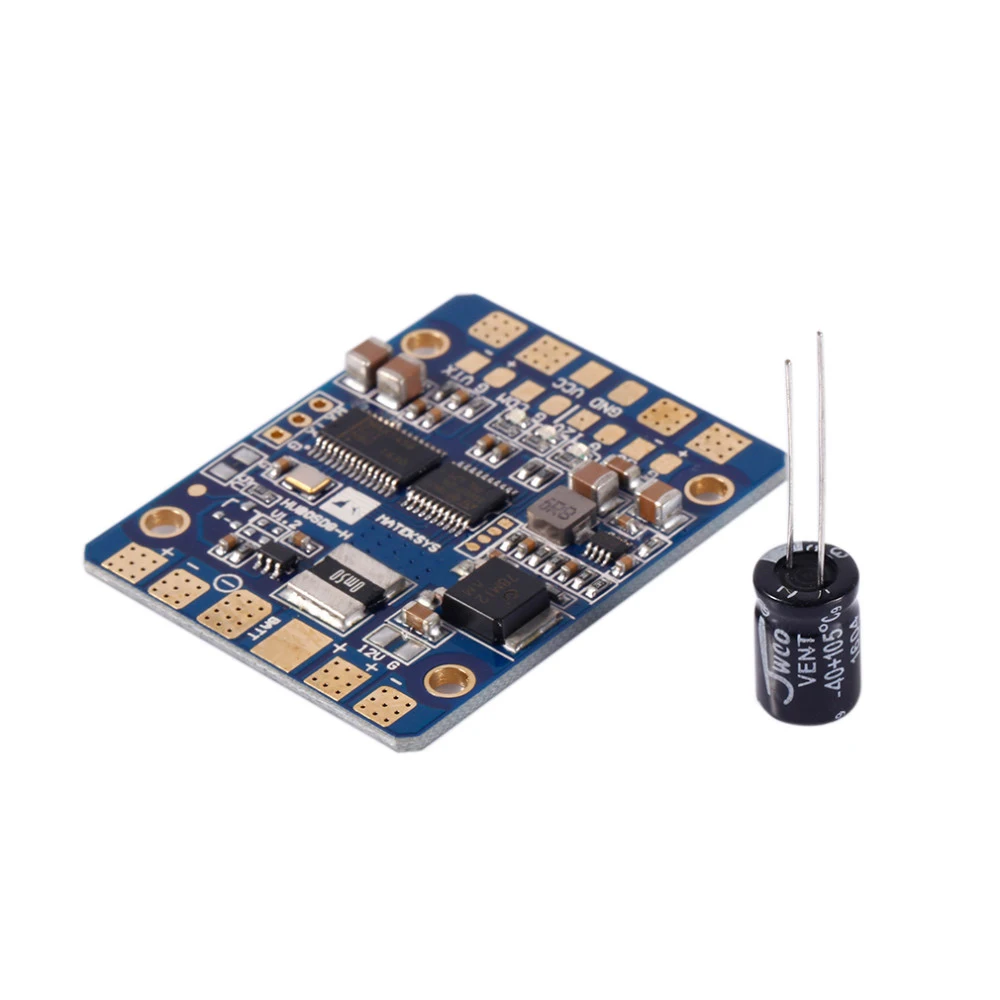

Matek System HUBOSD Eco распределительная плата 3-5S Lipo 5V/2A BEC Out Osd PDB Датчик тока

Характеристика:
-Двойной тип BEC H;
-HUBOSD8 был разработан, чтобы обеспечить максимально высокую производительность и надежность в 4 слоях PCB;
-Это многофункциональный узловой центр с PDB, BEC 5V/2A и 12V/500mA, датчик тока 140A, STOSD8;
-BEC 12V является линейным регулятором, не требуется фильтр LC;
-Встроенный STOSD8 может поддерживать Plug & Play, никаких сложных настроек не требуется;
-Специально для Мини FPV Quad;

Характеристики:
В: 8-21VDC (3-5S LIPO);
PDB: 4 X 30A (макс.. 4 x 35A);
BEC: 5V/2A, 12V/0;
Цвет: синий;
Размеры: 45x35x4 мм/1,78x1,38x0,16 дюйма;
Размер посылка: 146x90x5 мм;
Вес нетто: 12 г;
Вес посылка: 17 г;

PDB: (выходы ESC);
Непрерывный ток: 30A на выходе;
Пиковый ток (10 секунд/минуту): 35А на выходе;

Физический:
Меди 2oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм PCB;
1 вход батареи, 4 выхода ESC. 2x BEC 5V выходы, 2x BEC 12V выходы,
Камеры сигнала и Gnd колодки, видео передатчик сигнала и Gnd колодки,
1 последовательный порт (RX, TX, G)
Монтажных отверстий 30,5 мм квадратный spacingΦ3mm

BEC 5В (выходы)
Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов.
Синхронный понижающий регулятор постоянного/постоянного тока.
Напряжение: 5,0 +/- 0.1VDC
Непрерывный ток: 2 А (макс. 2,5a 10 с/мин)
Выходная пульсация: 40 мВ (VIn = 16 В, VOut = 5 в @ 2A нагрузки)
Толерантность короткого замыкания (5 секунд/минуту)

BEC выход на 12V (выходы)
Линейный регулятор, очень низкий уровень шума. Фильтр LC является ненужным.
Предназначен для видеокамеры TX или FPV.
Напряжение: 12,0 +/- 0.3VDC (4-5S операция)
Непрерывный ток: 500 мА @ 16 В, 400 мА @ 20 в
Толерантность короткого замыкания (2 секунды/минуту)
Если батарея 3S LiPo, выходное напряжение = 3S LiPo Напряжение-1 в

Датчик тока 140A (если ток> 140A. STOSD дисплей 140A);

STOSD-8
1) индикатор бега
Синий светодиодный мигает: STOSD инициализируется;
Синий светодиодный светильник: STOSD работает.
2) Автоматическое определение PAL/NTSC
Авто sense PAL / NTSC cam при запуске OSD. По умолчанию NTSC без сигнала камеры;
3) информация о динамике экрана
Ток <2A и удерживайте 5 секунд;
Ток> 2A;
4) мин. вольт и Макс. Ампер рекордер
5) автоматический таймер полета
Ток> 2А, время в;
Ток <2A, время выхода;
6) Автоматическое определение ячеек батареи
Если Входное напряжение находится в диапазоне ниже, HUBOSD автоматически обнаружит номера ячеек.
11,1-13,05 V: 3 клетки литий-полимерный, 14,8-17,4 V: 4 Клетки литий-полимерный, 18,5-21V: 5 клетки литий-полимерный, в том случае, если Входное напряжение выходит за пределы диапазона. Значение напряжения будет мигать на экране.
Перед размещением заказа рекомендуем внимательно ознакомиться в том случае, если общее напряжение аккумуляторной батареи ниже 3,7 V * клетки
7) низкая vlotage сигнализация
(Значение мигает): по умолчанию 3,6 V * клетки
8) превышение мА · ч
(Значение мигает): по умолчанию 1000 мАч
9) идентификатор пилота на экране
По умолчанию отключено. Вы можете напечатать несколько слов и включить их в GUI
10) обновляемая прошивка
Напряжение точность: +/- 0.4%, Напряжение Разрешение: 0,01 V
Точность тока: +/- 1.5%, разрешение тока: 0.1A
