3G/ 4G сетчатая разборная параболическая MIMO антенна VIKA - 24F. LTE1800/UMTS2100/LTE2600 |

3G/ 4G сетчатая разборная параболическая MIMO антенна VIKA - 24F. LTE1800/UMTS2100/LTE2600 |

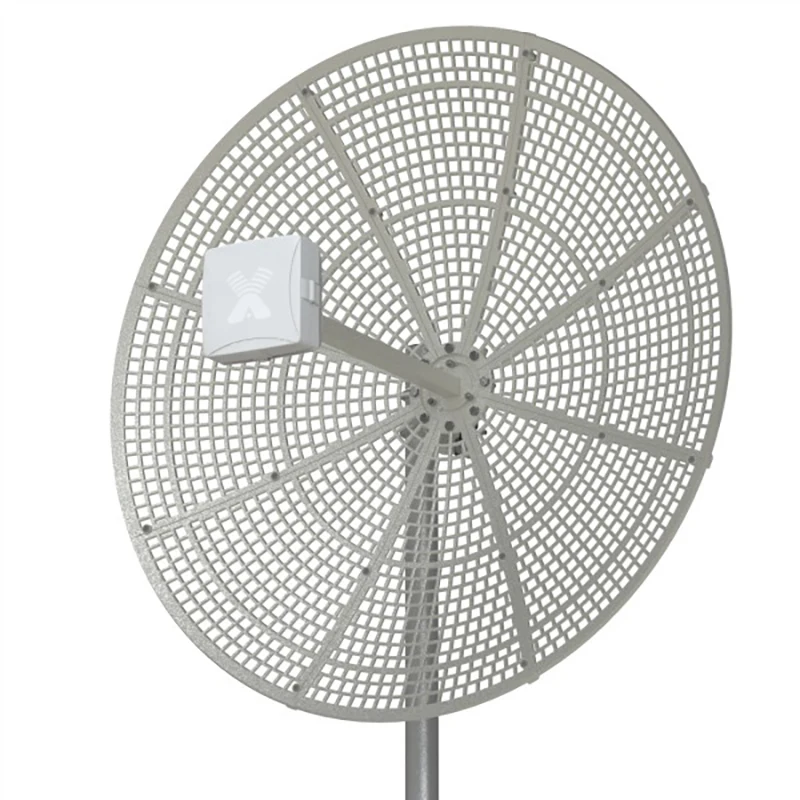

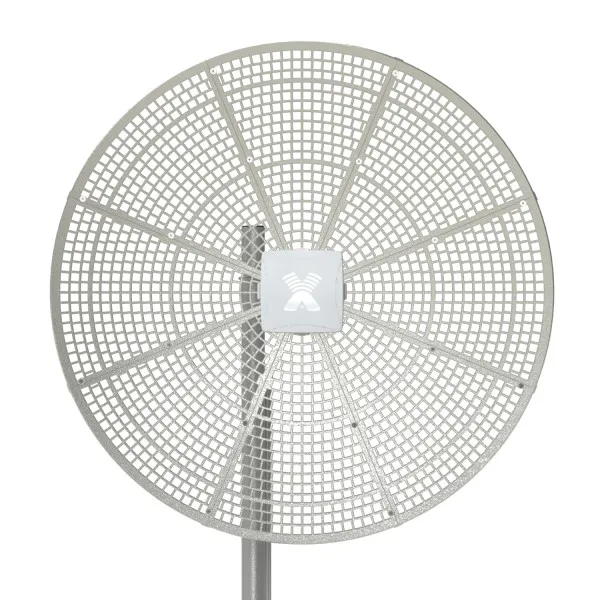

   Vika-24F MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

   Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

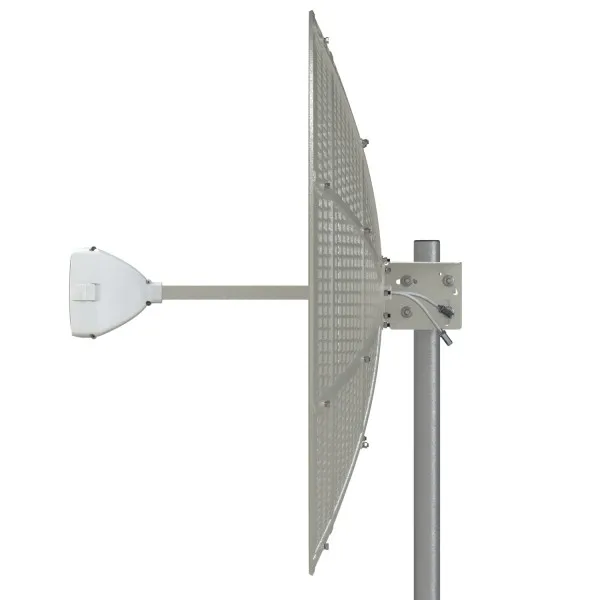

   В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.

Достоинства антенны Vika-24F MIMO:

Высокий коэффициент усиления в широкой полосе частот

Низкая парусность благодаря ячеистой структуре рефлектора

Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в самых тяжелых условиях приема

Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

Возможность использования бюджетных: ТВ кабеля и F-разьемов

Активные излучатели антенны укрыты в пластиковый корпус

Защитные покрытия на всех металлических деталях

Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

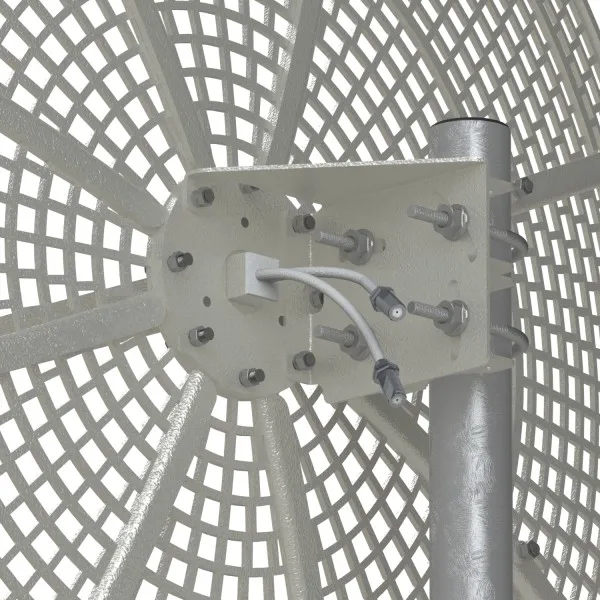

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

Антенна Vika-24F MIMO в разобранном виде

Узел крепления на мачту

Инструкция по установке (скачать)

Упаковка (картон+полиэтилен)

Характеристики:

Стандарты связи GSM-1800, UMTS-2100, LTE1800, LTE2600, WiFi 2,4 ГГц

Частотный диапазон 1700–2700 МГц

Коэффициент усиления 2 x 21–24 дБи

Ширина диаграммы направленности (ДН) 8–14°

Уровень боковых лепестков ≤ -18 дБ

Отношение вперед/назад ≥ 20 дБ

Входное сопротивление 75 Ом

КСВ в рабочем диапазоне частот  ≤ 1,9

Развязка между портами 25–30 дБ

Допустимая мощность 10 Вт

Поляризация вертикальная+горизонтальная, X-pol

Разъемы 2 х F-female

Материал антенны оцинкованная сталь, алюминий

Материал защитной коробки ABS+поликарбонат

Температура эксплуатации от -40°С до +60°С

Размер 800 x 800 x 540 мм Вес (с креплением) 4760 г
