Блок питания постоянного тока 5 В 20 А 9-канальный монитор автоматический сброс

Блок питания постоянного тока 5 В 20 А 9-канальный монитор автоматический сброс

Добро пожаловать в магазин электротехнических клубов

DC 5V 20A 9 канальный монитор источник питания автоматический сброс CCTV Блок питания для светодиодный рекламный щит и светодиодный экран

Особенности продукта:

1. Импортные компоненты принимаются с высокой надежностью. Встроенный фильтр WMI, хорошая защита от помех.

2. Небольшая пульсация постоянного тока и высокая эффективность работы. Мягкая схема запуска предназначена для ограничения переменного тока от перенапряжения.

3. Низкая рабочая температура и длительный срок службы. Широкий диапазон входного напряжения, в соответствии с международными применимыми стандартами.

4. Хорошая Теплоизоляция и высокая электрическая прочность. Он имеет функции короткого замыкания, перегрузки, перенапряжения и защиты.

9-way самосброс выхода, с 5V 20A Тип переключателя питания,

100% полная нагрузка испытание на старение входное напряжение и частотный диапазон --------- 110, 220 В
Пусковой импульсный ток ----------- 20A @ 120VAC (холодный запуск)
Диапазон регулирования выхода -------------- ± 10% (Номинальное выходное напряжение)
Защита от перегрузки ----------- 105% ~ 200% (номинальная нагрузка), самовосстановление
Защита от перенапряжения ----------- 115% ~ 135% (Номинальное выходное напряжение)
Время начала вывода ------------- ≤ 2S @ 120 В переменного тока ≤ 1. 0S @ 230VAC
Время удержания на выходе ------------ ≥ 10 мс при 120 В переменного тока, ≥ 20 мс при 230 В переменного тока
Прочность изоляции ------------ Входная мощность: ac1500v, 1 мин
Вход -- Корпус: ac1500v, 1 мин
Выход -- корпус: DC500v, 1 мин
Рабочая среда ----------- 10 ℃ ~ 50 ℃; 20% ~ 90% RH (без конденсации)

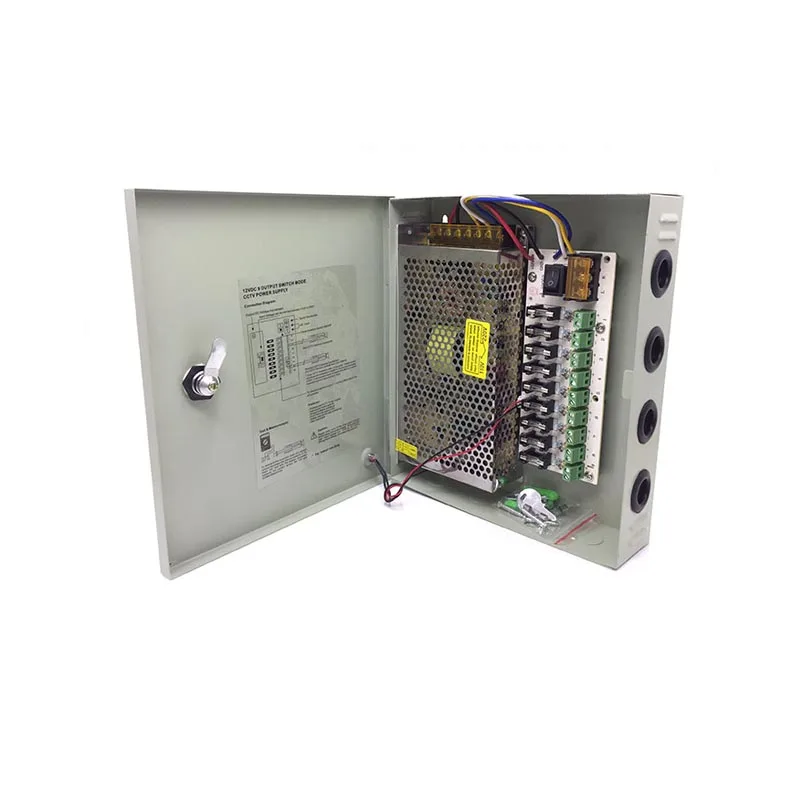

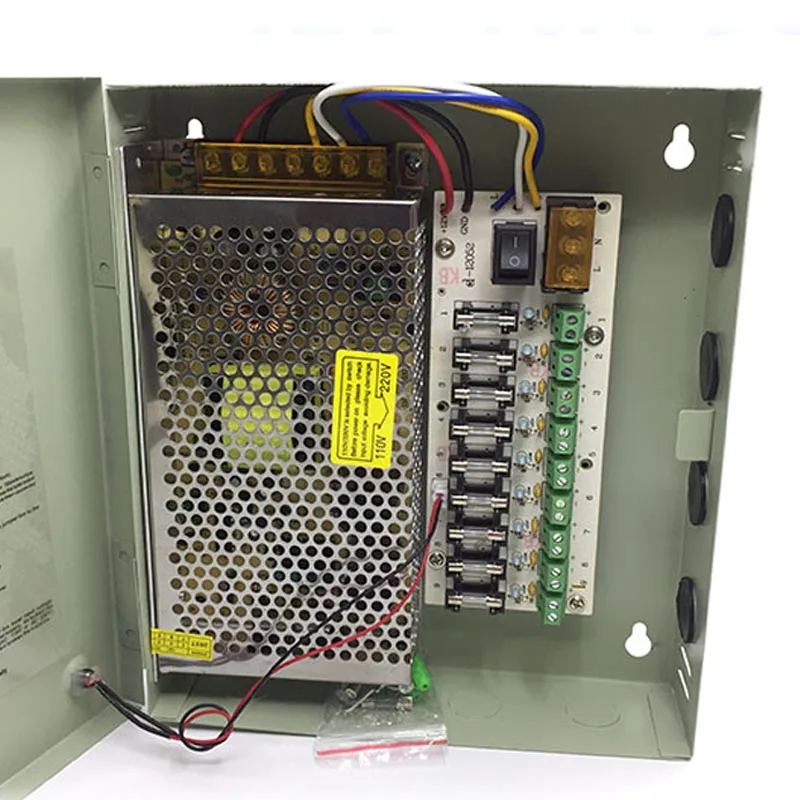

9 выходов, каждый с предохранителем

1. 9 групп тока распределены неравномерно, и одна группа не должна превышать установленное значение предохранителя, а общая выходная мощность тока не должна превышать номинальный ток встроенного импульсного источника питания; когда требуется большой ток, можно соединить два прилегающих провода (например, 1 + подключен к 2 +, 1-подключен к 2 -, а затем распознает один выход, то есть нагрузка подключена к 1 + и 1-или нагрузка подключена к 2 + и 2 -), так что допустимый ток может быть увеличен вдвое.

2. Выход защита от короткого замыкания: в тех случаях, когда происходит короткое замыкание в цепи, self предохранитель сброса цепи будет предохранитель и соответствующий индикатор светильник погаснет. Когда неисправность устранена, замените предохранитель на новый; Как правило, будут 2-3 запасных предохранителей для отгрузки.

3. Выход защита от перегрузки по току: в тех случаях, когда некоторые цепи Выход находится под условиях перегрузки, self предохранитель сброса цепи будет предохранитель и соответствующий индикатор светильник погаснет. Когда неисправность устранена, замените предохранитель на новый;

4. Защита от перенапряжения: когда цепь выходит из строя и выходное напряжение слишком высокое, источник питания автоматически разбивает Диод Зенера на выходе, чтобы защитить последующее оборудование от повреждений

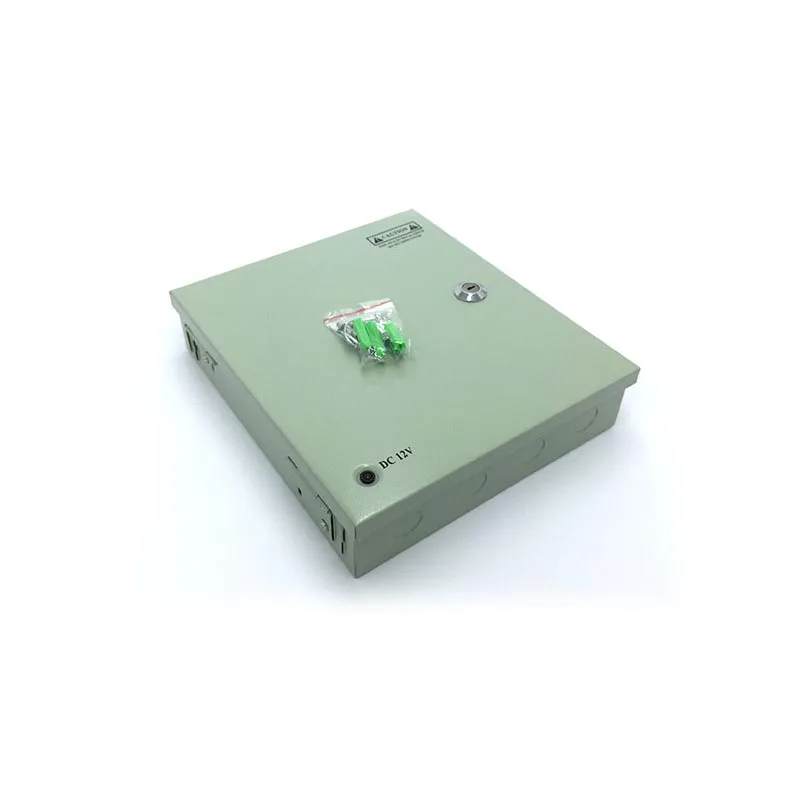

5. Есть железная коробка с замком, сильный ток не подвергается воздействию, и безопасность очень высока.

Меры предосторожности при использовании импульсного источника питания

1) Линия электропередачи металлической оболочки и корпуса обычно соединены с Землей (FG), которая должна быть надежно заземлена для обеспечения безопасности, И корпус не должен быть подключен к нулевой линии по ошибке.

2) перед началом тестирования после установки проверьте и откалибруйте проводку на каждом проводном терминале снова, чтобы убедиться, что вход и выход, AC и DC, однофазные и многофазные, положительные и отрицательные значения напряжения и тока верны перед включением питания.

3) для источника питания высокой мощности, как правило, есть три или более "+" Входные клеммы и "-" Выходные клеммы. На самом деле, они относятся к той же выходной полярности, только для удобства пользователей.
