1. С активной функцией коррекции коэффициента мощности PFC;

2.1U ультратонкий (толщина 4 см);

Номинальная мощность 3,1000 Вт, максимальная мощность 1150 Вт;

4. Постоянное давление и функция тока;

5. Функция управления ps-0n выключателем напряжения.

Магазин горячие продажи продуктов

Название

Модель

Технические характеристики

Выходная мощность

Импульсный источник питания PFC

SC-PFC3000-110

110VDC 17A 3000W

3000 Вт

Регулируемый импульсный источник питания

SC-ATDK30010

0-300VDC 0-10A

3000 Вт

Регулируемый импульсный источник питания

SC-ATDK30100

0-30VDC 0-100A

3000 Вт

DC-DC конвертер

SC-DTD72S1615

72VDC до 16VDC 15A

240 Вт

DC-DC конвертер

SC-DTD72S13.810

72VDC до 13.8VDC 10A

138 Вт

DC-DC конвертер

SC-DTD72S1220

От 72VDC до 12VDC 20A

240 Вт

DC-DC конвертер

SC-DTD24S1230

24VDC до 12VDC 30A

360 Вт

DC-AC инвертор

SC-PI3500-272

От 72VDC до 220VAC

3500 Вт

DC-AC инвертор

SC-PI600-248

48VDC до 220VAC

600 Вт

Спецификация:

Модель SC-PFC

1000-24

1000-36

1000-48

1000-60

1000-72

1000-110

1000-150

Выход

Параметры

Выходное напряжение постоянного тока

24 В

36 В

48 В

60 в

72 в

110 В

150 в

Номинальный выходной ток

42А

28A

21A

17а

13.8A

9A

6.6A

Максимальный выходной ток

48а

32А

24A

19а

16А

10.4A

7.3A

Номинальная выходная мощность

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

Максимальная выходная мощность

1150 Вт

1150 Вт

1080 Вт

1150 Вт

1150 Вт

1100 Вт

1100 Вт

Эффективность преобразования

89%

90.5%

92%

92.5%

92.5%

93%

93%

Пульсация (полная нагрузка)

200 мВ

230мв

250мВ

280мв

300 мВ

330мв

350 мВ

Скорость линейной регулировки

± 1%

± 1%

± 1%

± 1%

± 1%

± 1%

± 1%

Скорость регулировки нагрузки

± 1.5%

± 1.5%

± 1.5%

± 1.5%

± 1.5%

± 1.5%

± 1.5%

Точность стабилизации напряжения

± 3%

Запуск, время работы

300ms100ms

Время ожидания

15 мс

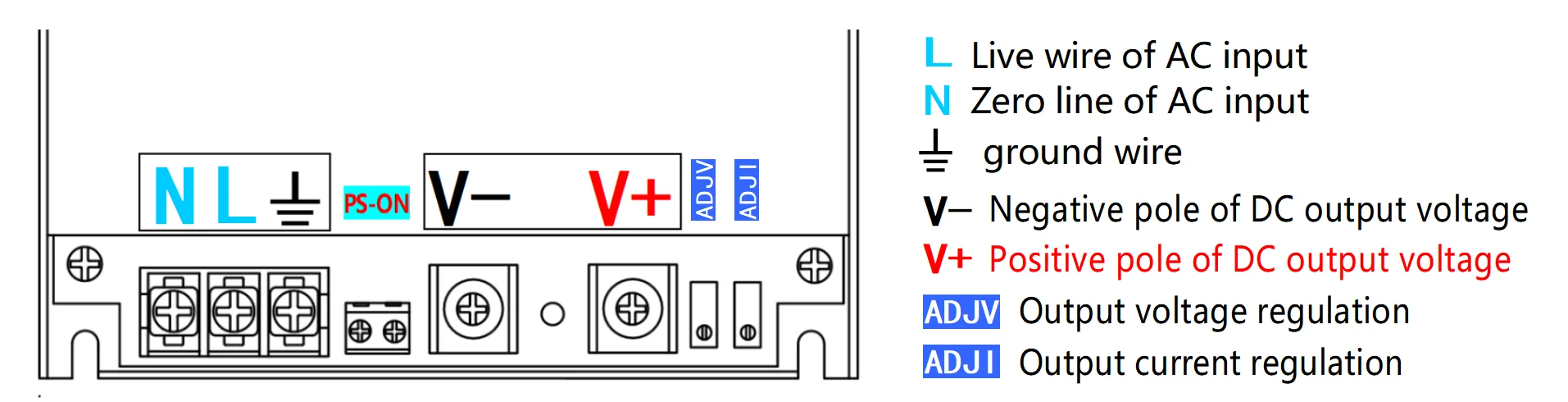

Outputwiringmode

M6 клепальный терминал

Вход

Параметр

Входное напряжение

AC110v-240v (Адаптивное широкое напряжение, не требуется преобразования)

Входная частота переменного тока

50/60Hz

Режим Inputwiringmode

3pin hb-9500 клемма wit hprotective cover

Пожалуйста, подключите заземляющий провод при использовании

Сила тока

(Максимум)

Полная нагрузка 1000 Вт Выход, с использованием 220VAC вход, входной ток 5A

Полная нагрузка 1000 Вт Выход, с использованием 110VAC вход, входной ток 10А

Powerfactor

(PFvalue)

Ac110-240vinput, в тех случаях, когда источника питания является 100% fullload, коэффициент мощности (pf) value≥ 0,98 (смотрите значение коэффициент мощности кривой на рисунке ниже)

Импульсный ток

Coldstart, 40Aat230V, 20Aat110V

Функция

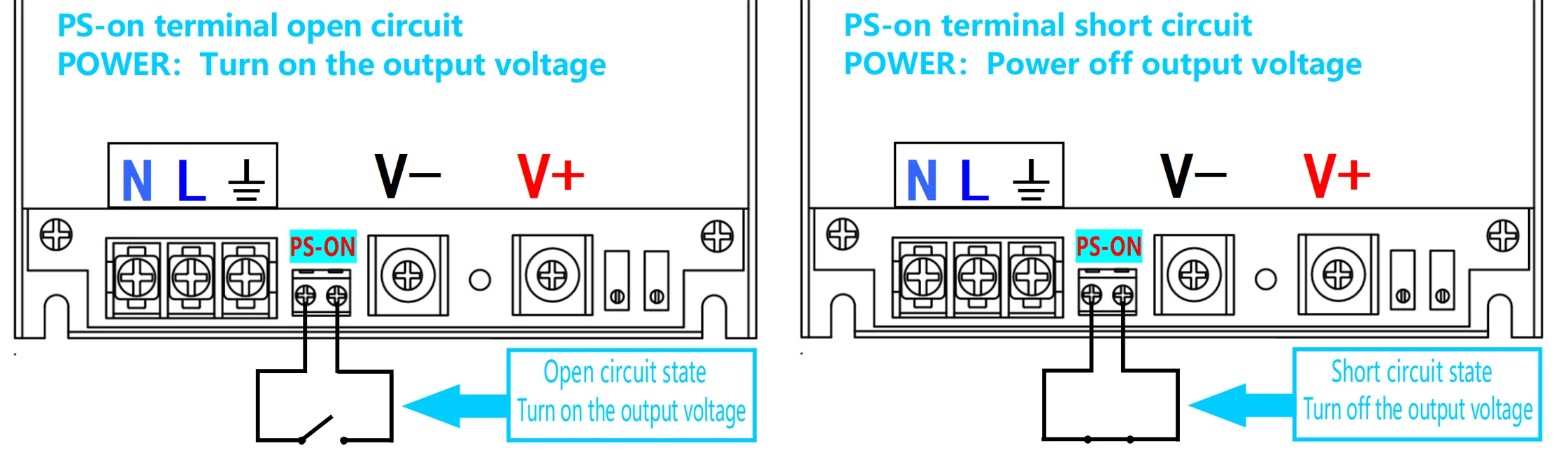

PS-ON

PS-on terminal короткое замыкание: нет выходного напряжения источника питания

PS-on ТЕРМИНАЛ открытая схема: источник питания имеет выходное напряжение

Ссылка ниже

Объяснение: ps-on может контролировать выходное напряжение источника питания вкл и ВЫКЛ. Когда выходное напряжение выключено, источник питания является стандартом inaverylowpower(lessthan10W). Дополнительный источник питания работает внутри, и вентилятор охлаждения будет работать нормально. Thepowersupplyofac110-240vinputterminalisnot отключен.

Регулирование выходного напряжения

Выходное напряжение может регулироваться в полном диапазоне. Потенциометр adjv может быть отрегулирован manuallyorвнешний 0-5 в или 0-10 В для регулировки выходного напряжения (необходимо модифицировать)

Регулирование выходного тока

Выходной ток регулируется во всем процессе, а потенциометр ADJI настраивается вручную. Когда нагрузка достигает значения настройки тока, источник питания поддерживает выход постоянного тока

Функция защиты

Защита от внешнего напряжения

Когда выходное напряжение увеличивается до 115% от номинального напряжения, мощность выключит выход и не восстановится автоматически. Он может быть восстановлен только при зарядке

Защита от короткого замыкания

Когда выходной терминал короткое замыкание, источник питания не имеет выходное напряжение, и источник питания восстанавливает выходное напряжение после того, как короткое замыкание удалено

Overloadprotection

Режим защиты от перегрузки-это режим ограничения постоянного тока, заблокированное значение выходного тока не увеличивается, а выходное напряжение уменьшается с увеличением нагрузки

Overheatingprotection

Когда температура радиатора PWM транзистора достигает 85 ℃, выходное напряжение будет выключено, и когда температура снизится до 75 ℃, он автоматически восстановится

Стандарт безопасности yandemc

Стандарт EMCstandard

MEETEN55022 класс, EN61000-3-2

Изоляционное сопротивление

I/P-O/P,I/P-FG,0/P-FG:100M Ом/500VDC /25 ℃/70% RH

Герметичный

≤ 3.5 мА/ac220в

Withstandvoltage

Inputandoutput: 3000VACInputandground: 1500vac

Между выходным концом и корпусом: 500VAC

Сейсмическое поведение

10 ~ 500 Гц, 2G10 мин/цикл, 60 minfor для каждой оси XYZ

Прочее

Режим тепловыделения

Тепловыделение вентилятора (temperaturecontrolautomaticspeedregulatingfan, doulefan, Внутренний воздушный паяльный режим)

Noisevalueofcoolingfan

В помещении около 20-25 дБ, когда два вентилятора вращаются на полной скорости, около 37 дБ измеряется на расстоянии 50 см от источника питания

Рабочая температура

-25-45 ℃, мощность должна быть уменьшена при перегреве. См. Кривую снижения температуры ниже

Вес

Светильник и тонкий тип 1,4 кг (за исключением посылка и аксессуары продаются отдельно)

Размер

Длина 268 мм * ширина 130 мм * высота 40 мм

Установочное положение

Длинное расстояние составляет 260 мм, а ширина-120 мм. U-образный паз и винтовое отверстие на четырех углах корпуса используются для установки и фиксации

Советы

1. Обратите внимание на вентиляцию и тепловыделение при использовании. Не устанавливайте источник питания в полностью герметичной коробке. Не должно быть объекта, блокирующего положение отвода тепла и впуска воздуха вентилятора источника питания

2. В корпусе есть высоковольтное электричество. Непрофессиональный персонал не может демонтировать машину по желанию и не может работать с электричеством, чтобы предотвратить Электрический шок

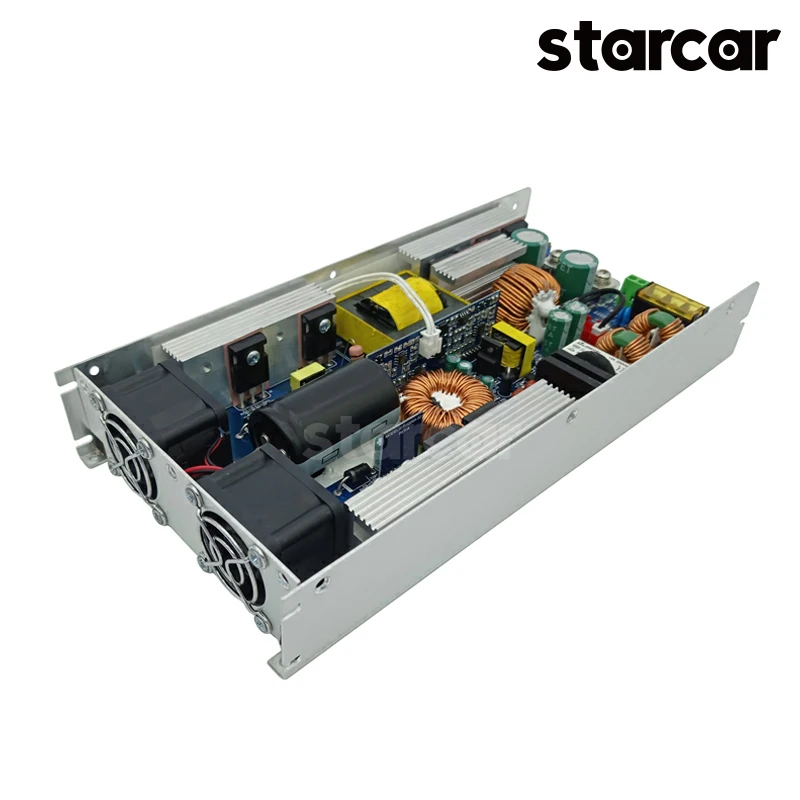

III. Детали блока питания
