Глава 1 Введение продукта

1. Обзор продукта

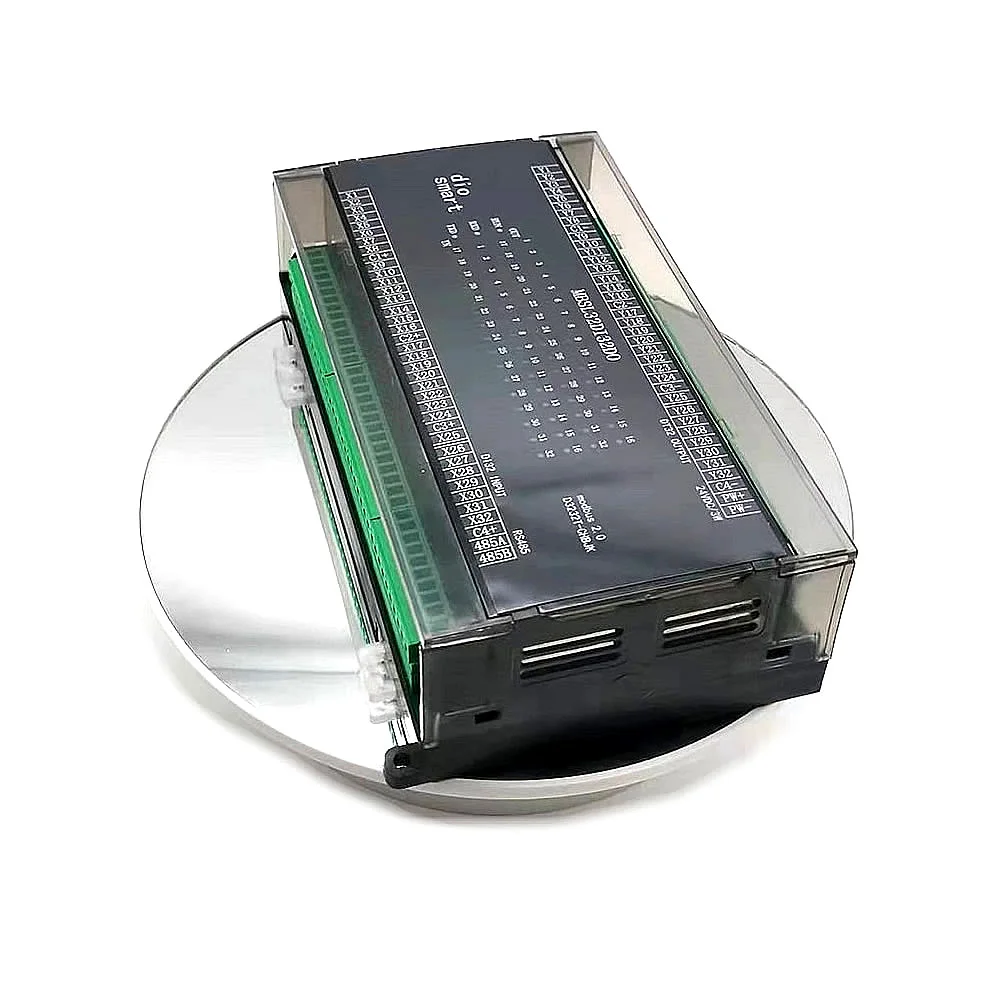

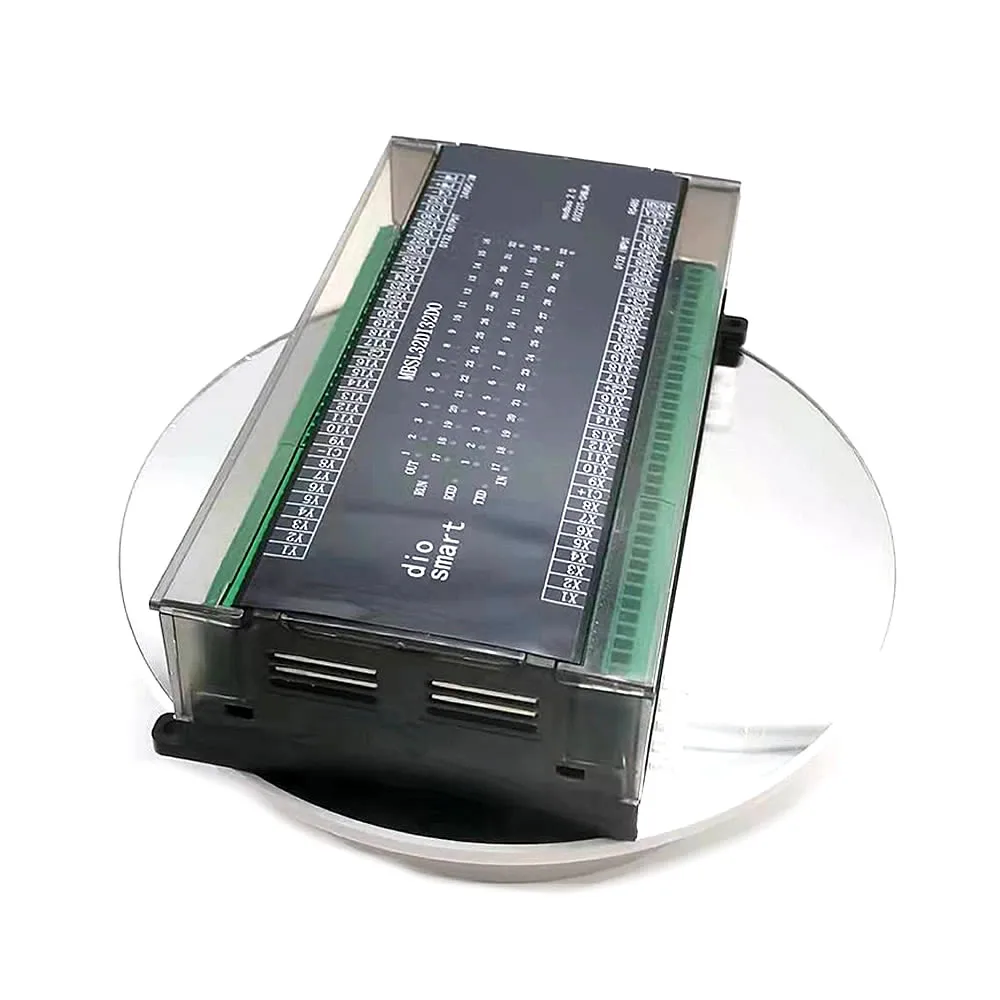

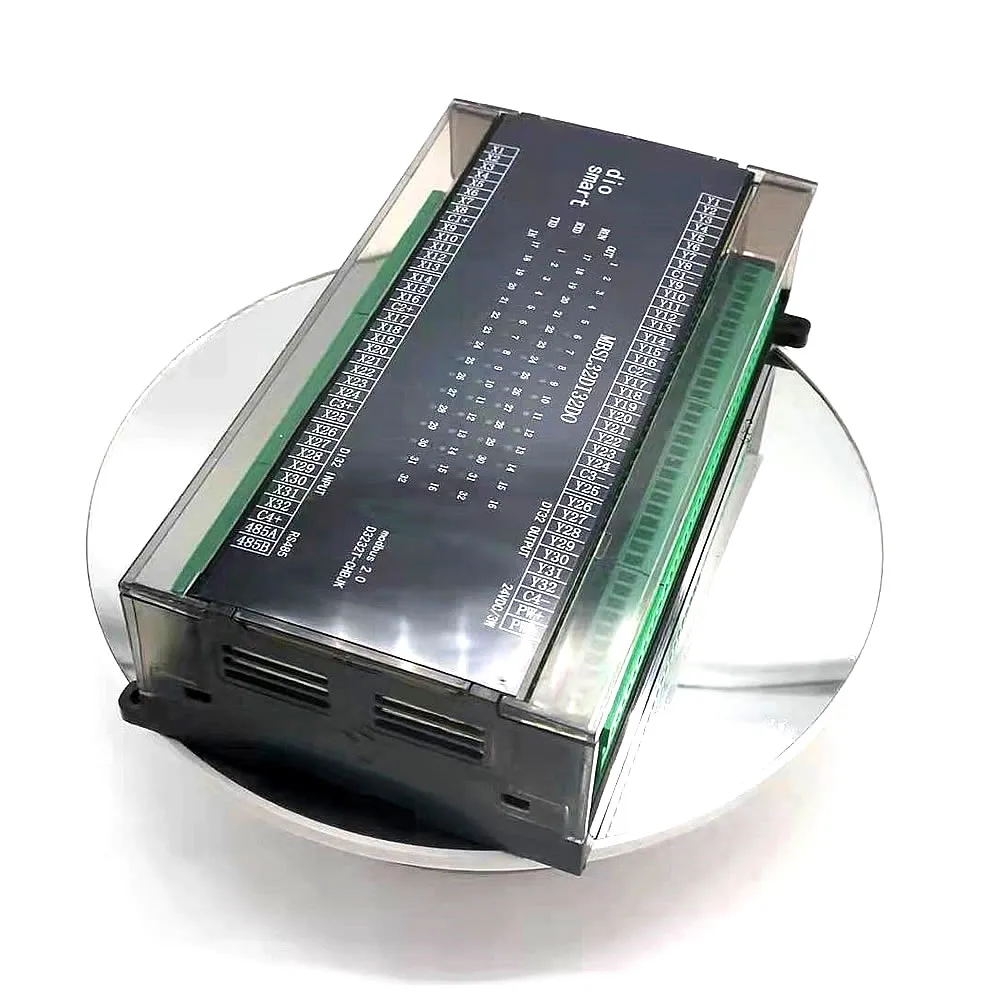

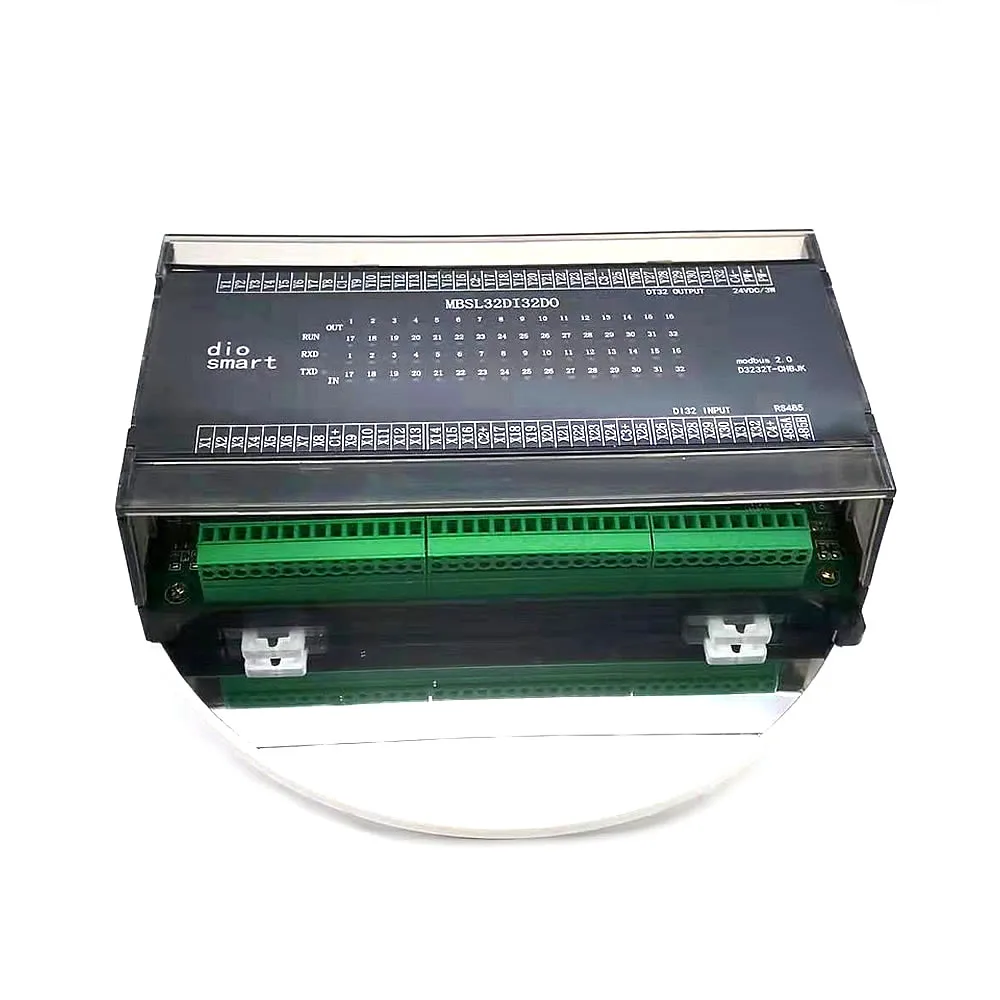

MBSL32DI32DOThe модуль представляет собой 32-канальный цифровой изолированный входной сигнал и 32-канальный цифровой Транзистор изолированный выход модуля, который выводится через единичный RS485 интерфейсом. Модуль принимает стандартную Modbus RTU связь, которая может быть непосредственно адаптированаРазличныеПрограммное обеспечение конфигурации хост-компьютера, PLC, DCS и т. Д. Блок питания модуля и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные последовательный режим и помехи общего режима, а также обеспечивая стабильную и надежную работу модуля.

1,Используя RS485 MODBUS RTU стандартную связь, ее можно связать с программным обеспечением конфигурации хоста компьютера, PLC, промышленным сенсорным экраном и т. Д.С индикатором состояния связи

2. Контроль сигнала, источник питания и RS485 электрические сигналы связи изолированы друг от друга.

3. Схема связи принимает молниезащиту и защиту от помех,Защита от полярности.

4. Интерфейс выхода сигнала связи RS485 обеспечивает двойную защиту от перенапряжения и перегрузки по току.

5, может быть широко использован в приобретении сигнала и контроле промышленного полевого оборудования.

6. Формат связи может быть установлен по.

2. Основные технические показатели

Проект

Технический индекс

Вход/выход сигнала

1. Входной канал: 32 цифровых входа s

2, Выход канал: 32-канальный транзистор
Выход

3. Грузоподъемность: резистивная нагрузка
1А/канал

Выход связи

1. Протокол связи: MODBUS-RTU

2. Тип интерфейса: изолированный RS485
Коммуникация, выходной интерфейс принимает двойную защиту от перенапряжения и
Защита от перегрузки по току

3. Скорость передачи данных: 4800bps, 9600bps,
19200bps, 38400bps, 57600bps, 115200bps

4. Паритет: Нет паритета, даже паритета, нечетный
Паритет

5. Метод настройки: адрес модуля, бод
Скорость, паритет бит может быть установлен программным обеспечением

6. Расстояние связи: @ 9600bps
1200 м

Размер модуля и метод установки

1.Установка
Метод: стандартная установка на din-рейке или установка винтов

2, Размеры:
180 × 98 × 52 мм

Рабочая среда

Температура: -40 ~ + 85 Влажность: 35 ~ 85% (нет
Конденсация)

Источник питания

1. Напряжение источника питания: 10 в 28 в ширину
Диапазон питания, с защитой от полярности

2. Потребляемая мощность: менее 5 Вт

Три, определение интерфейса

Терминал
Название

СкажитеЯркий

Терминал
Название

СкажитеЯркий

PW +

Внешний
Положительная клемма на входе питания

485A

RS485Signal
A +

PW-

Внешний
Отрицательная клемма на входе питания

485B

RS485Signal
Б-

X1

Цифровой
Входной канал 1

YO1

Цифровой
Выход channel1

X2

Цифровой
Входной канал 2

YO2

Цифровой
Выход channel2

X3

Цифровой
Входной канал 3

YO3

Цифровой
Выход channel3

X4

Цифровой
Входной канал 4

YO4

Цифровой
Выход channel4

X5

Цифровой
Входной канал 5

YO5

Цифровой
Выход channel5

X6

Цифровой
Входной канал 6

YO6

Цифровой
Выход channel6

X7

Цифровой
Входной канал 7

YO7

Цифровой
Выход channel7

X8

Цифровой
Входной канал 8

YO8

Цифровой
Выход channel8

C1 +

Энтерком1

C1 +

Outputcom1

X9

Цифровой
Входной канал 9

YO9

Цифровой
Выход channel9

X10

Цифровой
Входной канал 10

Y10

Цифровой
Выход channel10

X11

Цифровой
Входной канал 11

Y11

Цифровой
Выход channel11

X12

Цифровой
Входной канал 12

Y12

Цифровой
Выход channel12

X13

Цифровой
Входной канал 13

Y13

Цифровой
Выход channel13

X14

Цифровой
Входной канал 14

Y14

Цифровой
Выход channel14

X15

Цифровой
Входной канал 15

Y15

Цифровой
Выход channel15

X16

Цифровой
Входной Канал 16

Y16

Цифровой
Выход channel16

C2 +

Энтерком2

C2-

OutputCOM2

X17

Цифровой
Входной канал 17

Y17

Цифровой
Выход channel17

X18

Цифровой
Входной канал 18

Y18

Цифровой
Выход channel18

X19

Цифровой
Входной канал 19

Y19

Цифровой
Выход channel19

X20

Цифровой
Входной канал 20

Y20

Цифровой
Выход channel20

Xtwenty
Один

Цифровой
Входной канал 21

Y21

Цифровой
Выход channel21

Xtwenty
Два

Цифровой
Входной канал 22

Y22

Цифровой
Выход channel22

X23

Цифровой
Входной канал 23

Y23

Цифровой
Выход channel23

Xtwenty
Четыре

Цифровой
Входной канал 24

Y24

Цифровой
Выход channel24

C3 +

Энтерком3

C3-

Outputcom3

X25

Цифровой
Входной канал 25

Y25

Цифровой
Выход channel25

X26

Цифровой
Входной канал 26

Y26

Цифровой
Выход channel26

X27

Цифровой
Входной канал 27

Y27

Цифровой
Выход channel27

X28

Цифровой
Входной канал 28

Y28

Цифровой
Выход channel28

X29

Цифровой
Входной канал 29

Y29

Цифровой
Выход channel29

X30

Цифровой
Входной канал 30

Y30

Цифровой
Выход channel30

X31

Цифровой
Входной канал 31

Y31

Цифровой
Выход channel31

X32

Цифровой
Входной канал 32

Y32

Цифровой
Выход channel32

C4 +

Энтерком4

C4 +

Outputcom4

Схема проводки модуля

5. Описание связи

1. Описание параметров связи (завод
Значение): 9600, N, 8,

Параметр

Иллюстрация

9600

Скорость передачи данных

N (нет
Проверка)

Проверьте
Цифра

8

Бит данных

1

Стоп-бит
