Мини-камера 800TVL 5 8G FPV с объективом 2 1 мм 1/3 дюйма Mg SUPER HAD II CCD D1 960H PAL / NTSC передатчиком

Мини-камера 800TVL 5 8G FPV с объективом 2 1 мм 1/3 дюйма Mg SUPER HAD II CCD D1 960H PAL / NTSC передатчиком

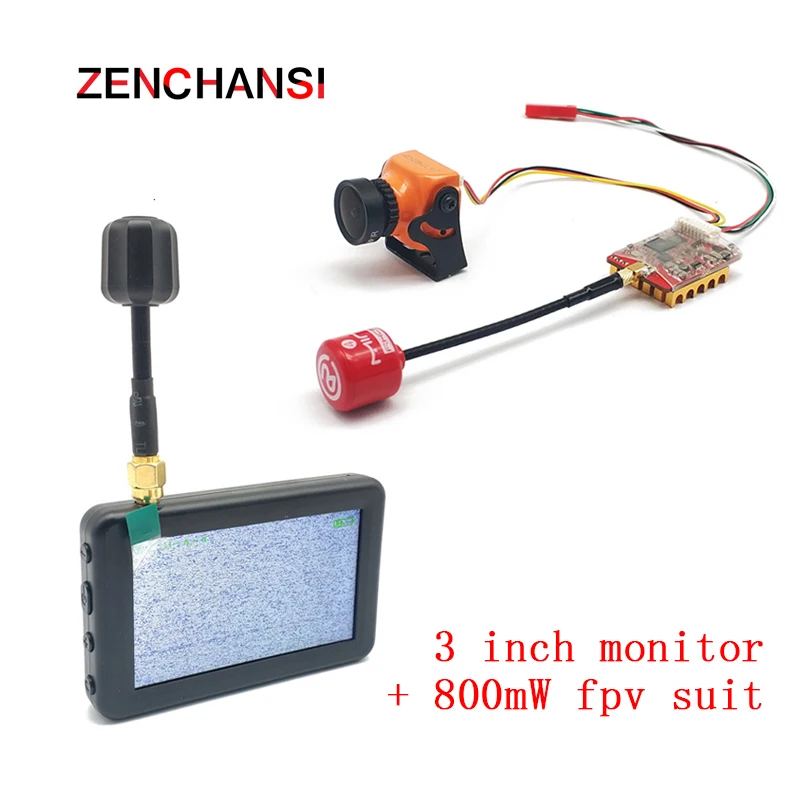

Посылка включает в себя:

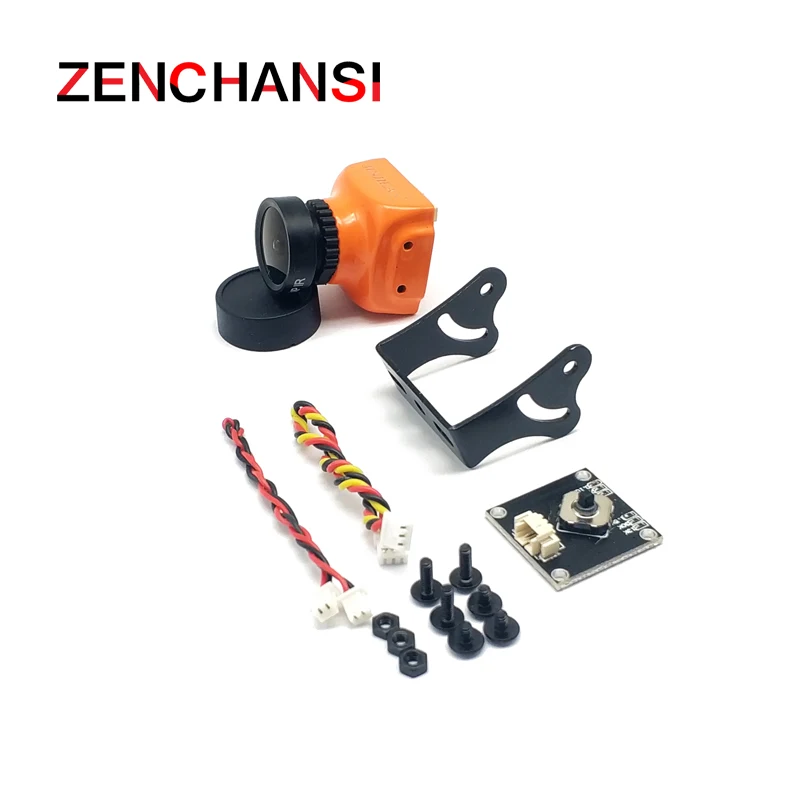

1 x FPV камера с Кабельная плата OSD (отправить по вашему выбору)

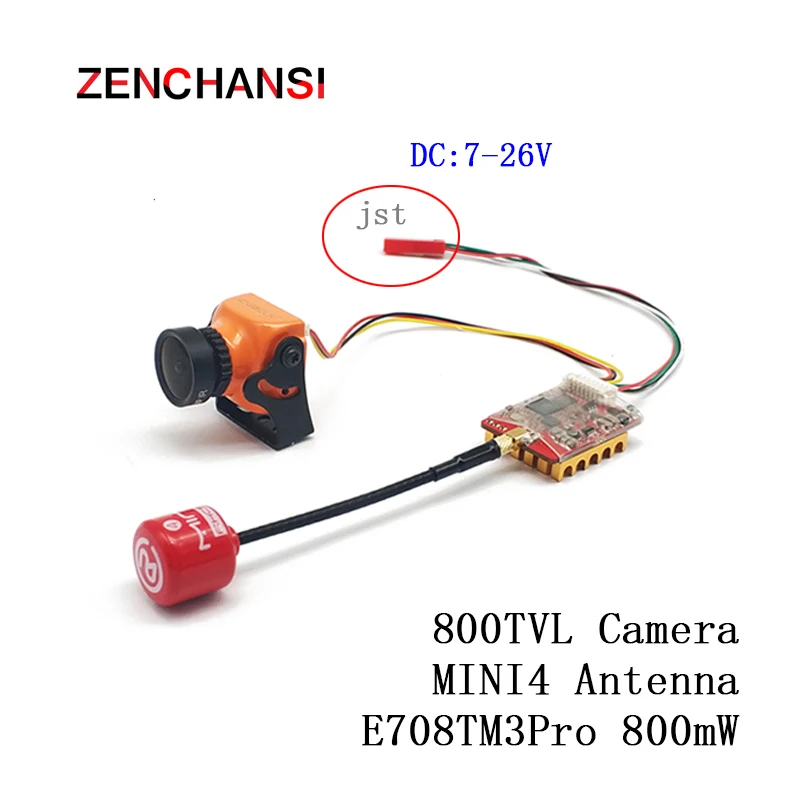

E708TM3 Pro 5,8G 48CH FPV передатчик 25mW/200mW/500mW/PitMode переключаемый OSD Регулируемый с MMCX разъем для передатчик FrSky

Технические характеристики
Модель: EWRF e708TM3 Pro
Частота: 40CH
Мощность передачи: 25 МВт/200 мВт/500 МВт/800 МВт/питmode
Источник питания: DC7-26V(6S)
Ток (12 В):90 мА (25 МВт)/130 мА (200 МВт)/220 мА (500 МВт)/300 мА (800 МВт)

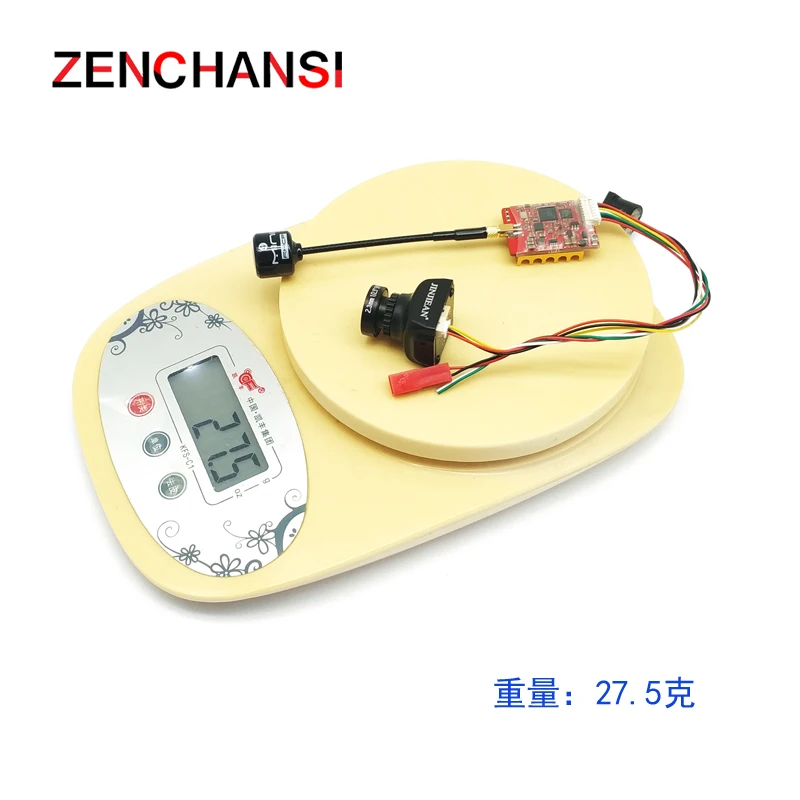

Вес: 4,4 г
Стандартный размер: 29,9*21,7*4,85 мм

Основные характеристики
Регулируемый 4 режима: 25 МВт/200 мВт/500 МВт/800 МВт/выкл.
Настройка параметров Betaflight/Cleanflight OSD
Очистка питания и переключение каналов без помех на другие
Меньший ток (12 В Источник питания: 220 мА/500 МВт, 300 мА/800 МВт)

Руководство пользователя:

1. Светодиодный индикатор
Красный светодиодный индикатор показывает состояние режима работы или элемента при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).
Синий светодиодный индикатор указывает на состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. При выборе полос 3 раза мигание означает полосу C. Что касается элемента уровней мощности, 3 раза мигания означает Уровень мощности 500 МВт)
Зеленый светодиодный мигающий индикатор показывает, что защита от перегрева VTX работает, уровень мощности снизится.

2. Индикация режима работы
После включения красный и синий светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: channel, диапазон и уровень мощности (время мигания красных и синих светодиодов указывает на элемент и значение соответственно). После этого Светодиоды указывают режимы работы.
Нормально: красный и синий светодиодный.
Pitmode: Красный светодиодный и синий светодиодный выключен.

3. Настройка
Нажмите и удерживайте кнопку, пока красный светодиодный индикатор не начнет мигать 1 раз, что означает выбор элемента канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный режим мигания соответствует каналу 1-8).
Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 2 раза, что означает, что выбирается элемент диапазона, затем нажмите кнопку, чтобы выбрать ремешок (синий светодиодный индикатор мигания соответствует A-F ремешка).
Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор элемента уровня мощности, затем нажмите кнопку, чтобы выбрать питание (синий светодиодный индикатор мигания соответствует уровню мощности).
Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).
Нажмите кнопку дважды, чтобы включить/выключить режим Питера.

Для Betaflight/Cleanflight OSD настройки канала, полосы, мощности и питема, пожалуйста, обратитесь к Настройке "Betaflight OSD EWRF transmitter'для получения подробной информации.

3. Пользовательские настройки питания
Нажмите кнопку и включите питание в течение 10 секунд. Передатчик войдет в расширенный режим. Синий светильник выключен, увеличьте четвёртую передачу питания (Пользовательская мощность). Четвертый и пятый настройки, добавьте две настройки значений для пользовательского файла питания. Есть 100 значений (Четвертый файл представляет десять цифр, пятый файл представляет цифры). Эти 100 значений составляют процент от 600 мВт до 25 МВт.



Примечание:

1. Убедитесь, что достаточно места для воздушного потока при установке модуля на Дрон в чехол Защита от перегрева начинает уменьшать мощность даже, чтобы выключить в худшее.
2. Пожалуйста, установите антенну перед включением питания для более длительного использования.

Инструкция по безопасности:

1. Прочтите всю инструкцию, чтобы ознакомиться с особенностями продукта перед началом эксплуатации.
2. Рекомендации по возрасту: старше 14 лет. Использование любых дисплеев ближнего света для детей до 14 лет может вызвать проблемы с развитием глаз. Это не игрушка.
3. Пожалуйста, избегайте влажных или влажных условий.
4. Пожалуйста, используйте стандартное зарядное устройство USB, напряжение зарядки может быть только 5 В.
5. Выход AV и видео вход не могут работать одновременно, запрещено вставлять внешнее видео в режим приема RF.
6. Пожалуйста, не используйте коррозионные чистящие средства для очистки продукта!

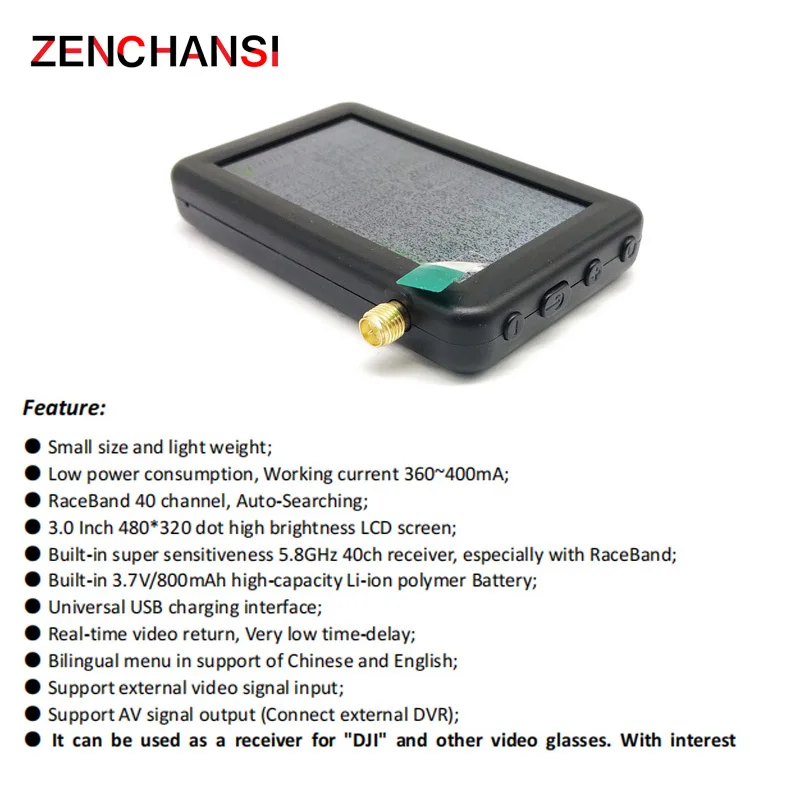

Мини FPV MONITOF Руководство пользователя

Встроенный 3,7 V 800 мА/ч, Батарея
Поддержка частоты поиска клавиш
RaceBand 40 канальный автоматический поиск
Приемник FPV 5,8G с возвратом видео в реальном времени
Может использоваться в качестве приемника для очков DJI
