2021 Новый генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль

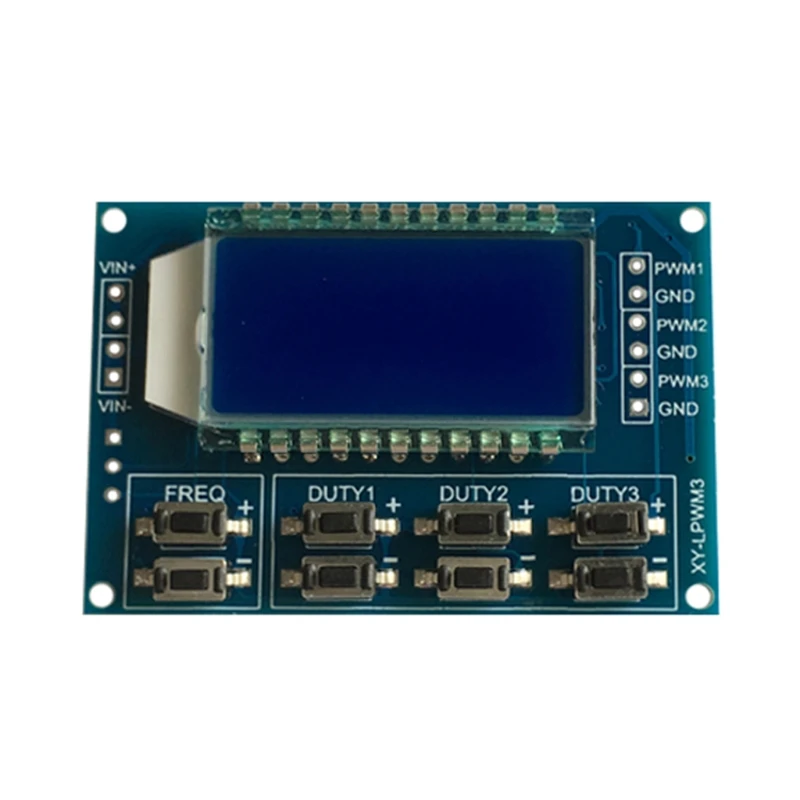

L21A генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль ЖК-дисплей
OOTDTY

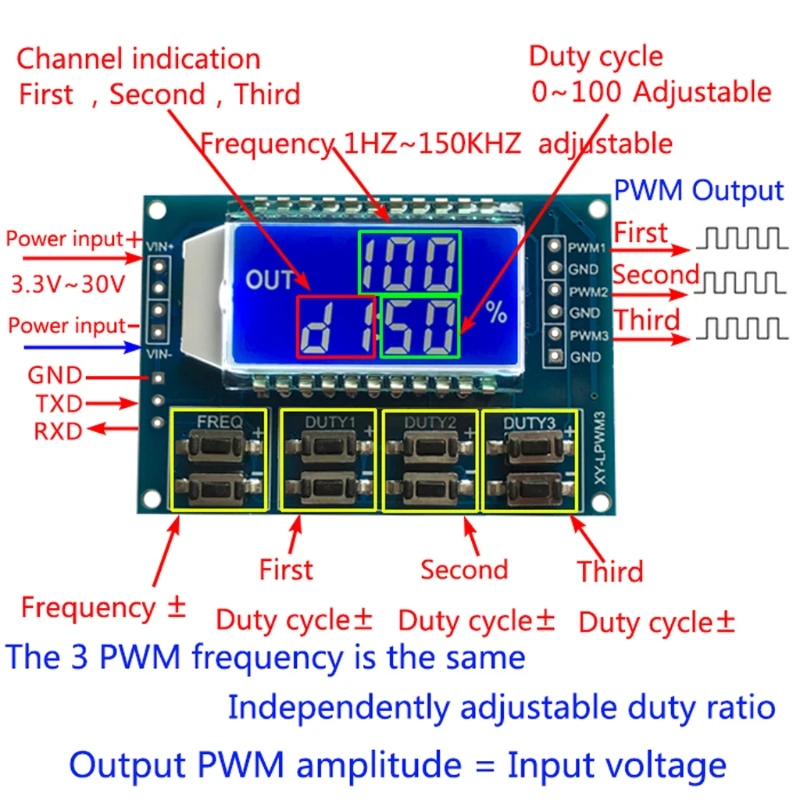

Особенности:
Поддержка последовательной работы
Широкий диапазон частот, высокая точность
ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить
Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев

Характеристики:
1. Рабочее напряжение 3,3 ~ 30 В;
2. Частотный диапазон 1гц ~ 150 кГц;
3. Точность частоты: в каждом диапазоне точности составляет около 2%
4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА
5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное
6. Температура окружающей среды:-20 ~ + 70 ℃
一. Описание модуля

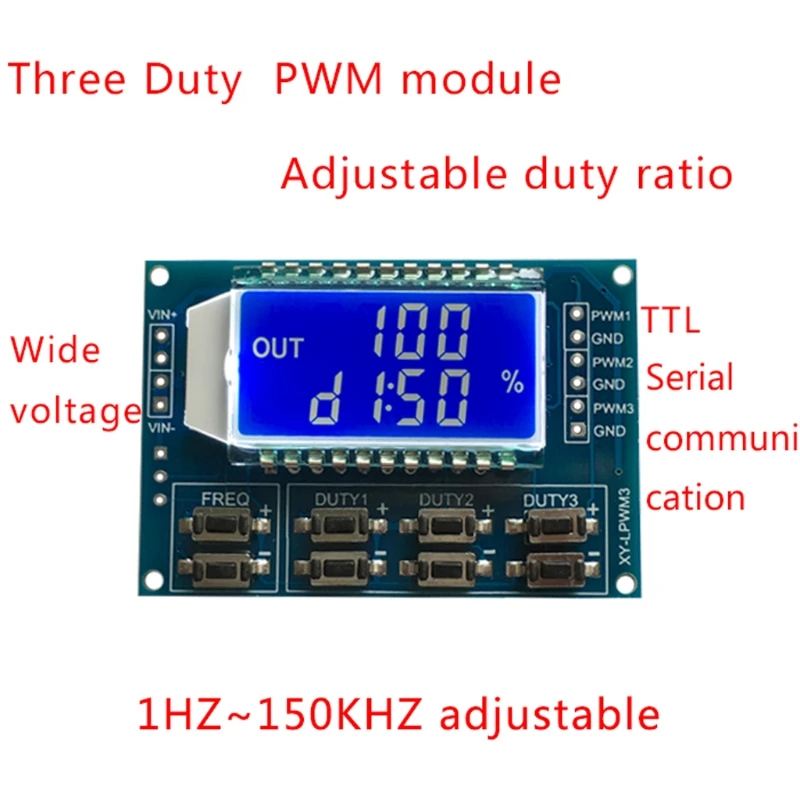

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано самостоятельно
Частота делится на четыре области, автоматическое переключение:
1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;
2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц;
3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;
4.X.X.X (десятичное значение находится в месте):1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;
Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;
1,01 представляют Пульс 1,01 кГц;
54,1 представляют Пульс 54,1 кГц
1.2.4 представляют Пульс 124 Гц
Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %.
Все параметры могут быть автоматически сохранены в чехол power cut.
二. Параметр настройки

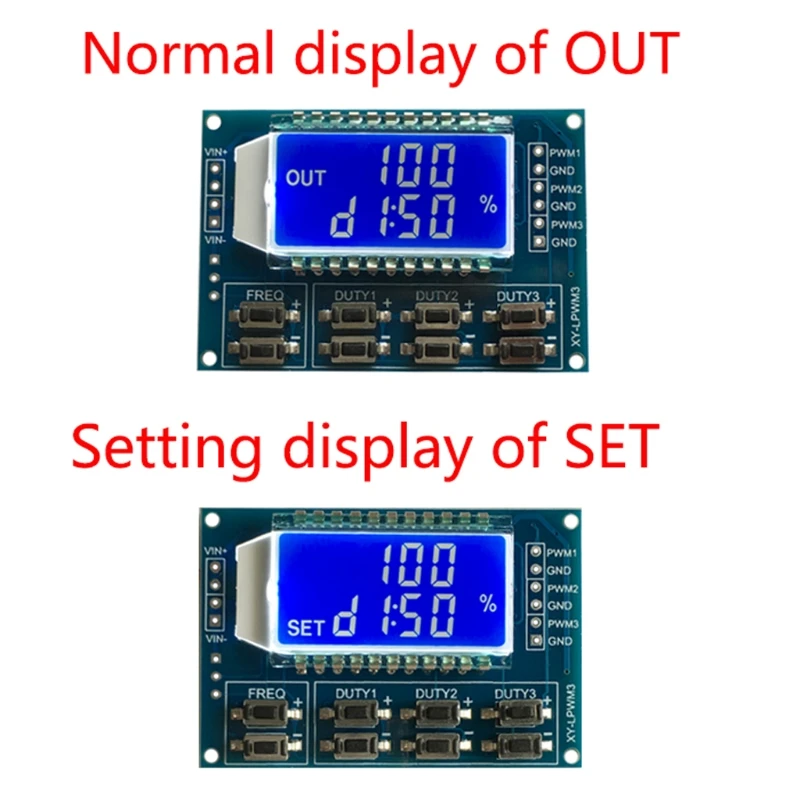

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.
3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.
Scope. Область применения:
1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов
2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;
3. Генерирует регулируемые импульсы для MCU использования;
4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).
四.UART Serial
Скорость передачи данных: 9600 бит/с длина данных: 8
Стоп-биты: 1
Контрольная цифра: нет
Управление потоком: нет
1. Установите частоту ШИМ
«F101»: установленная частота 101 Гц (001 ~ 999)
«F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99)
«F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9)
«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)
2. Установите коэффициент мощности PWM
"DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;
Например, d1:050, установить 1th PWM коэффициент пошлины до 50%
3. Прочитайте параметры настройки
Отправьте строку «чтение», чтобы прочитать параметры настройки.
Формат сообщения: F156,D1:052,D2:059,D3:058,
Набор удачного возврата: вниз
Не удалось вернуть комплект: осень

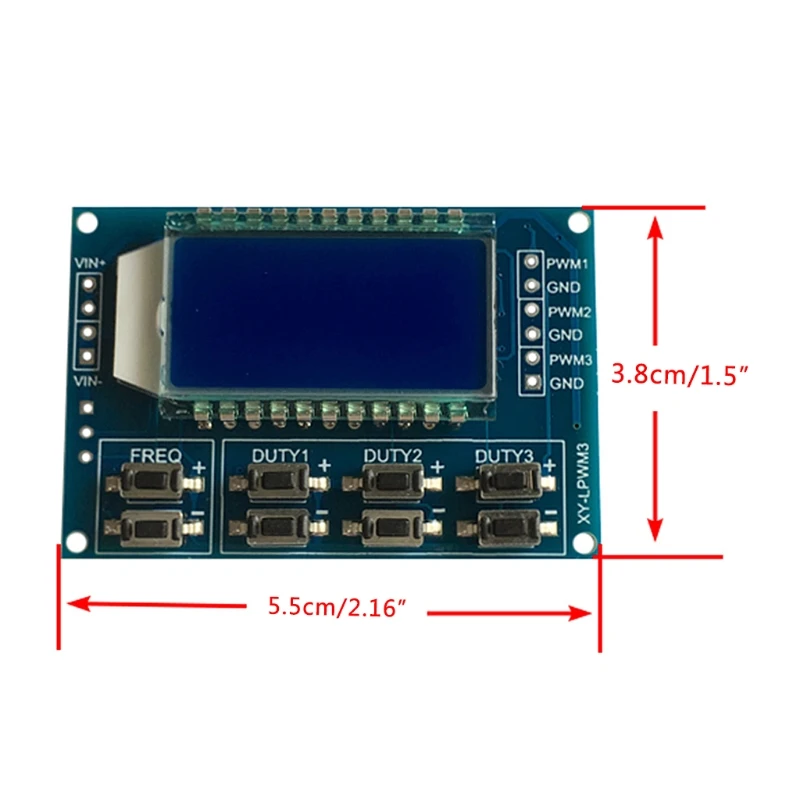

Размер: 5,5х3, 8 см/2,17х1, 50 дюймов
Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

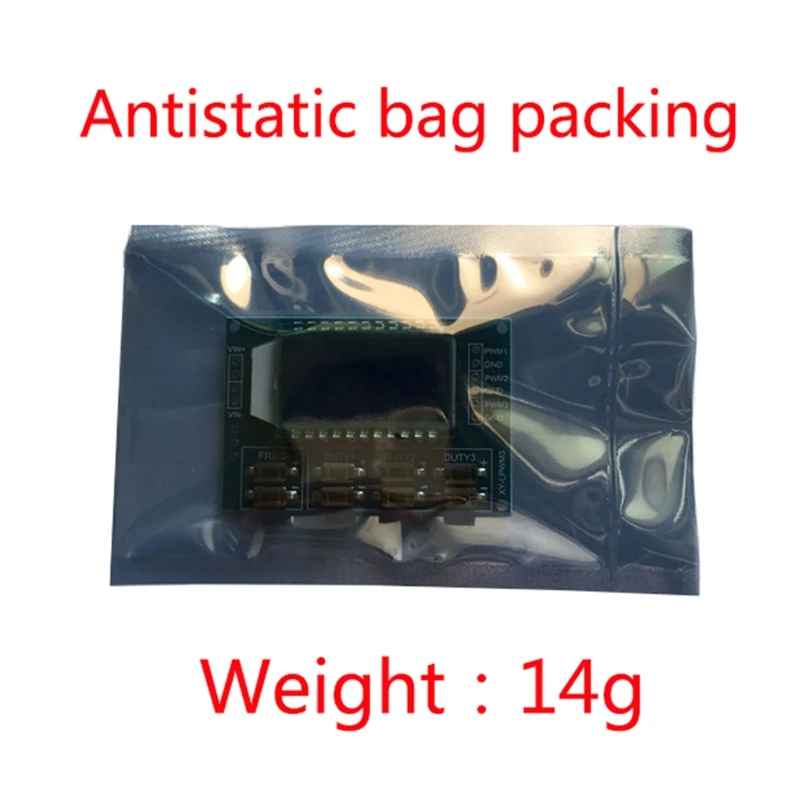

Посылка включает в себя:
1x модуль
