Этого транзистора дискретный компонент отл усилитель мощности-это полная мощность усилителя совместно разработанных в соответствии с требованиями страны в 1980s. Он был использован в качестве усилителя звуковой мощности в различных домашних телевизоров. Эта схема является стабильной, адаптируемостью к широкому напряжению, красивым качеством звука и высокой выходной мощностью. Эта схема хорошо работает во многих телевизорах, которые я нарисовал более 30 лет назад, особенно этот телевизор все еще можно смотреть нормально. В нескольких конкурсах «сделай сам» минерального радиоканала, несколько моих FM/AM многодиапазонных радиоусилителей используют эту OTL цепь. Эти радиоприемники DIY также являются одной из моих гордостей. Это именно из-за усилителя мощности. Диапазон звука широкий, а головная уборная достаточно. Как прослушивание музыки, так и прослушивание трансляций для мужчин и женщин, сладкое и мягкое ощущение-это бесконечное послевкусие. По этой причине я специально сделал эту цепь в комплекте, отобрал все компоненты и тщательно спроектировал печатную плату, чтобы каждый дийер мог установить ее в одну штуку, так что каждый может испытать магическое очарование транзистора дискретного компонента усилителя мощности!

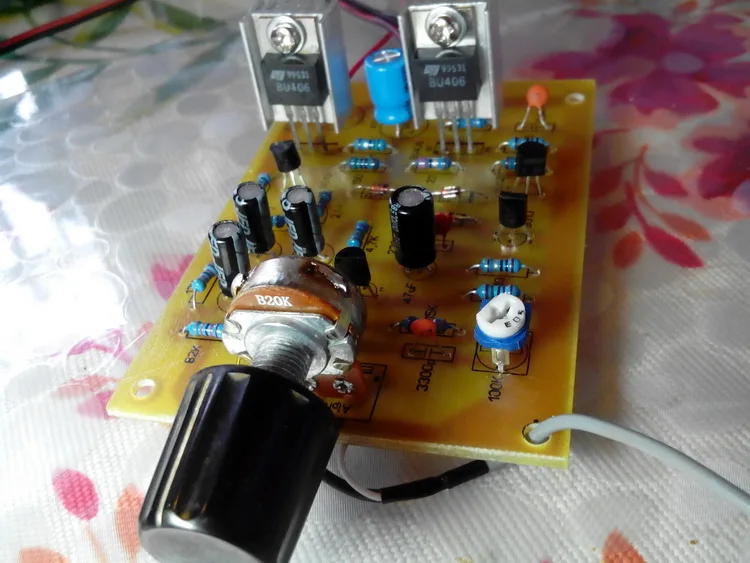

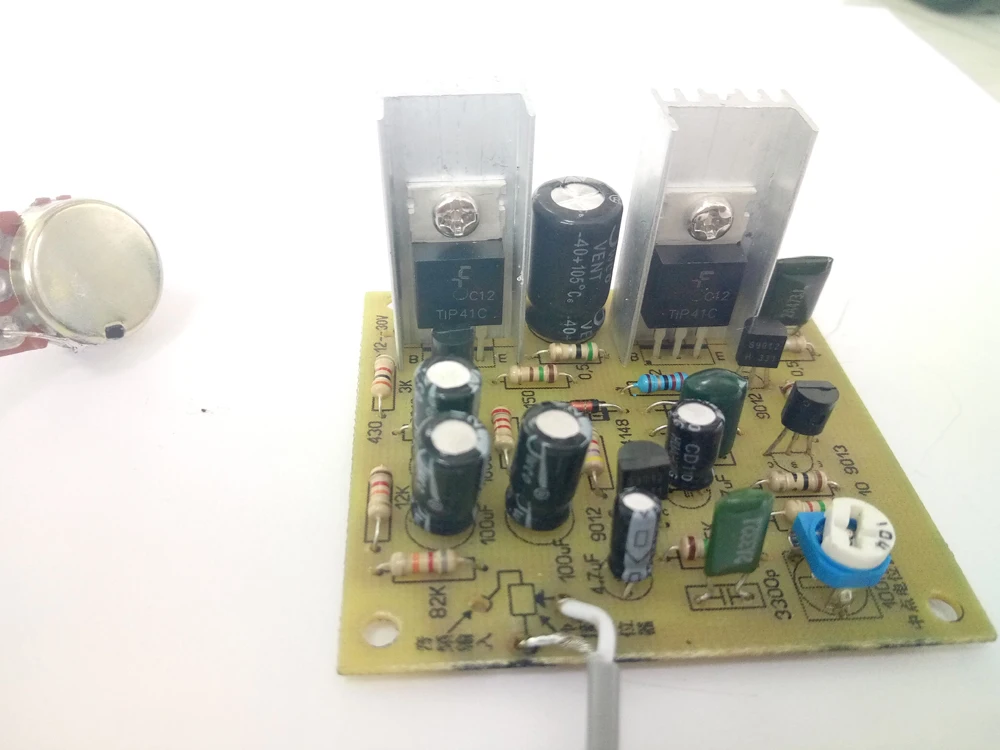

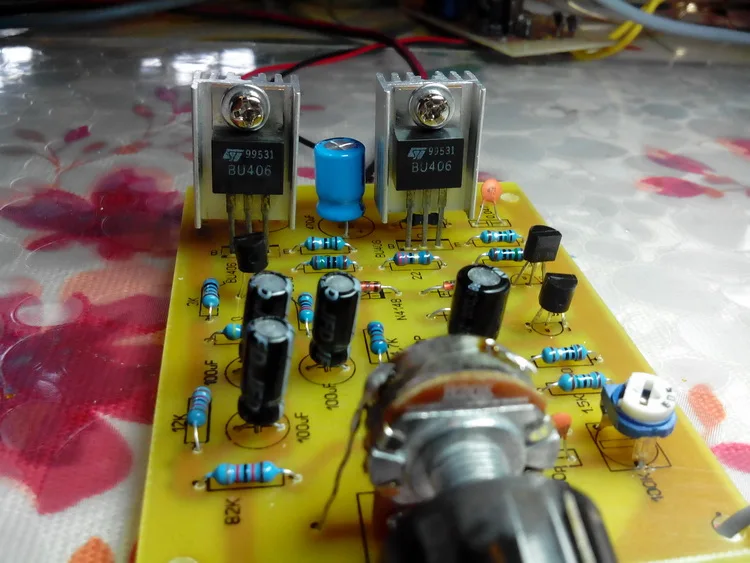

(Этот продукт не является готовым и должен быть собран самостоятельно. Ниже представлен дисплей готовой продукции. Ручка не входит в список аксессуаров и ее необходимо приобретать отдельно.)

Если мне нужно прослушать песню в видеофайле, я также могу отправить ее покупателю бесплатно через Want. Название песни «Amorousness всегда безжалостно болит», источником песни является коллекция Hi-Fi Sky Disc-Trial Series, а размер lossless music составляет более 10 м.


Регулировка усилителя OTL



1. Регулировка среднего напряжения: Включите источник питания, проверьте положительное напряжение электролитического конденсатора C7 и настройте W2 таким образом, чтобы напряжение здесь составляло 1/2 от напряжения источника питания. Если указанное значение не достигается во время регулировки, сопротивление R2 или R1 может быть изменено соответствующим образом.

2. Регулировка верхнего и нижнего баланса: R11 регулирует выходную амплитуду BG4 и BG6. При установке машины вы можете поместить лампу усилителя с более высоким увеличением, чтобы она могла использовать регулировку R11 для баланса с верхней частью. Это можно сделать только при наличии аудиосигнала. Тест может проводиться только с генератором и осциллографом. Тем не менее, я в основном парил трубки усилителя мощности, и пользователям не нужно выполнять этот тест.

3. Статическое общее Обнаружение цепи: статический ток этой цепи контролируется тремя диодами N4148, и, как правило, не нужно регулировать. При нормальных обстоятельствах общий ток составляет около 8 мА. Для того, чтобы DIYers были уверены в цепи, необходимо перепроверить общий статический ток. Проверьте, если три диода не будут перевернуты или открыты, ток, как правило, будет нормальным. Если ток слишком большой, пожалуйста, проверьте диоды.

Размер печатной платы: 6 смx8.5см

Уменьшенная версия моно усилитель мощности Размер: 55*50 мм
