Модуль линейного массива CCD TCD1304 последовательный порт к последовательному порту

Модуль линейного массива CCD TCD1304 последовательный порт к последовательному порту

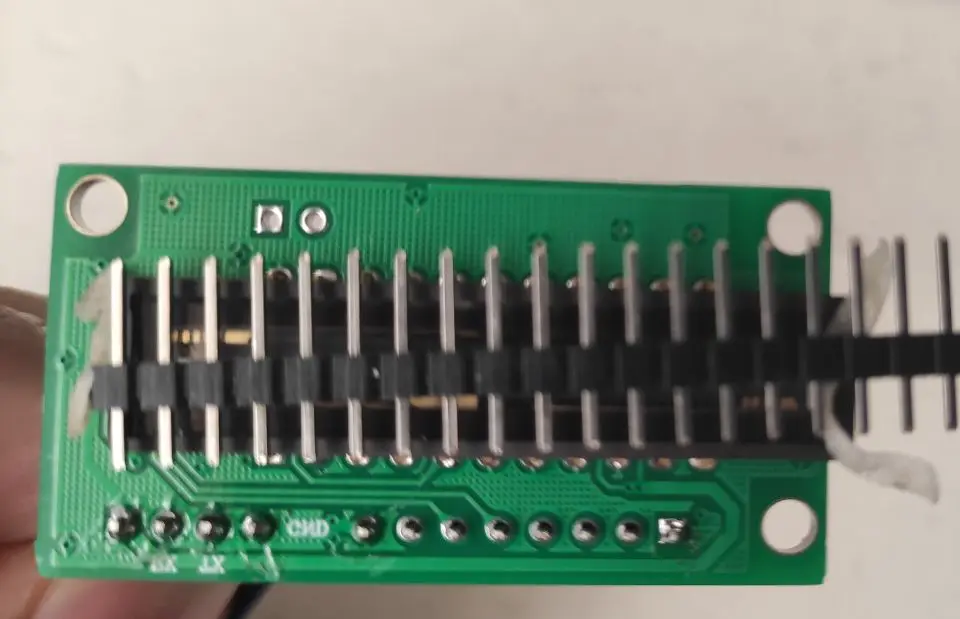

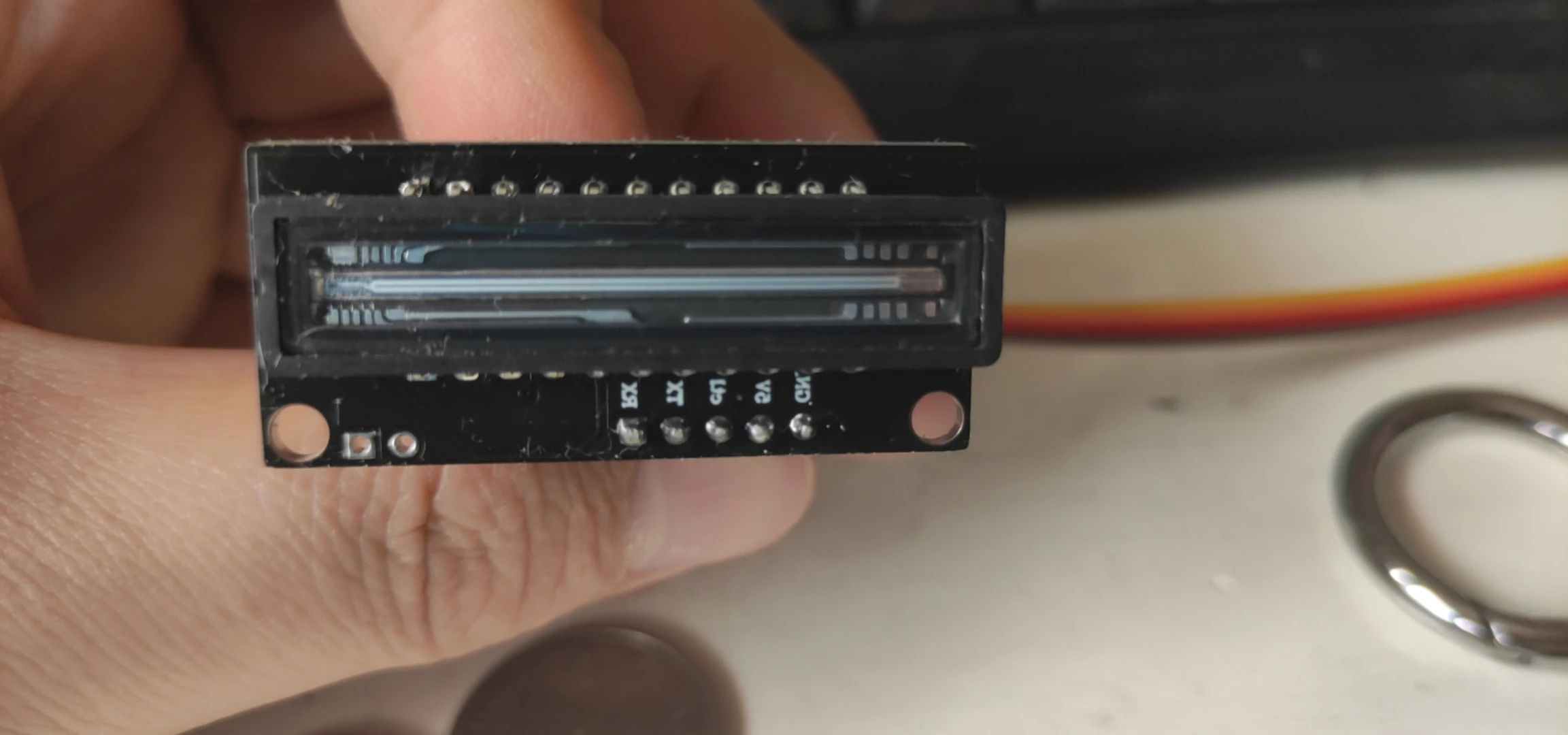

Последняя версия черной доски меньше по размеру, более стабильная и имеет более длительный диапазон времени экспозиции, 17 уровней, минимум 10 США, максимум 2000 мс, длина 42 мм, ширина 18 мм.

Рекомендуется приобретать CH340 USB к модулю последовательного порта вместе. Таким образом, владелец магазина свяжется и проверит его перед отправкой. После того, как вы получите товар, установите драйвер и непосредственно Подключите к usb-порту компьютера для тестирования.

Образец программы (не драйвер CCD) для STM32F103C8T для получения данных из CCD модуля также может быть предоставлена для справки

1: Коммуникационный протокол, отправка @ c **** # @, где **** четырехзначный десятичный номер (отправленные символы все в формате ASCII), изменение значения **** может достичь различных функций, передача, изменение времени интеграции и т. Д. Скорость передачи данных 256000 (другие тарифы передачи данных могут быть указаны перед отправкой, И ставка 256000 бод отправляется без специальных требований). 0080,@ c0080 # @, прочитайте команду данных CCD для передачи шестигранных данных пикселей в кадре 3648*2 = 7296, заголовок кадра 0x3c, 0xc3, 0x33, 0xcc, конец кадра 0x4f, 0x4b

0000,@ c0000 # @, измените инструкцию по экспозиции 10us0001,@ c0001 # @, измените инструкцию по экспозиции 20us0002,@ c0002 # @, измените инструкцию по экспозиции 50us0003,@ c0003 # @, измените инструкцию по экспозиции 100us0004,@ c0004 # @, изменить инструкцию по экспозиции 200us0005,@ c0005 # @ ', изменить инструкцию по экспозиции 500us0006,@ c0006 # @, изменить инструкцию по экспозиции 1ms0007,@ c0007 # @, изменить инструкцию по экспозиции 2ms0008,@ c0008 # @, изменить инструкцию экспозиции 5ms0009,@ c0009 # @, изменить команду экспозиции 10ms0010, @ c0010 # @, Изменить команду экспозиции 20ms0011, @ c0011 # @, изменить команду экспозиции 50ms0012, @ c0012 # @, изменить команду экспозиции 100 мс

0013,@ c0011 # @, измените инструкцию по экспозиции 200ms 0014,@ c0012 # @, измените инструкцию по экспозиции 400ms

0015,@ c0015 # @, измените команду экспозиции 1000ms 0016,@ c0016 # @, измените команду экспозиции 2000ms

2: могут быть настроены, такие как измерение размера, уровень жидкости, измерение плотности, измерение положения, измерение лазерного луча и так далее.

3: основная частота 2 м, частота дискретизации 0,5 м, а также 12-разрядный AD. Алгоритмы могут быть добавлены для достижения конкретных функций. Предполагается, что результаты могут быть обработаны 100 раз в секунду.

4: ЖК-дисплей настраивается. Вы можете настроить различные размеры ЖК-дисплеев, форм отображения, времени экспозиции, экстремальных точек, ширины и т. д., что удобно для отладки оптической системы или обнаружения в реальном времени. Частота обновления ЖК-дисплея может достигать 60 раз в секунду.

5: высокоскоростной выход данных SPI может быть изменен.

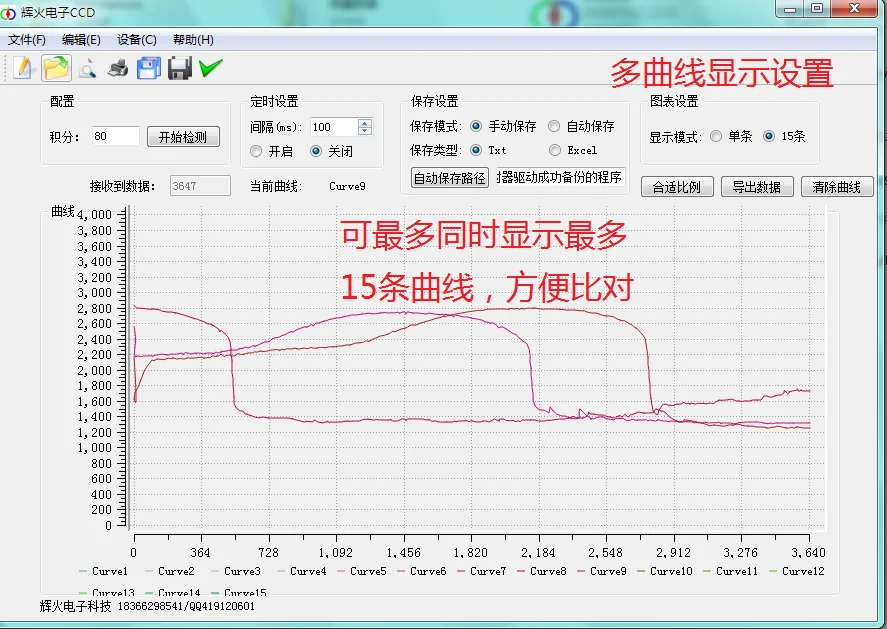

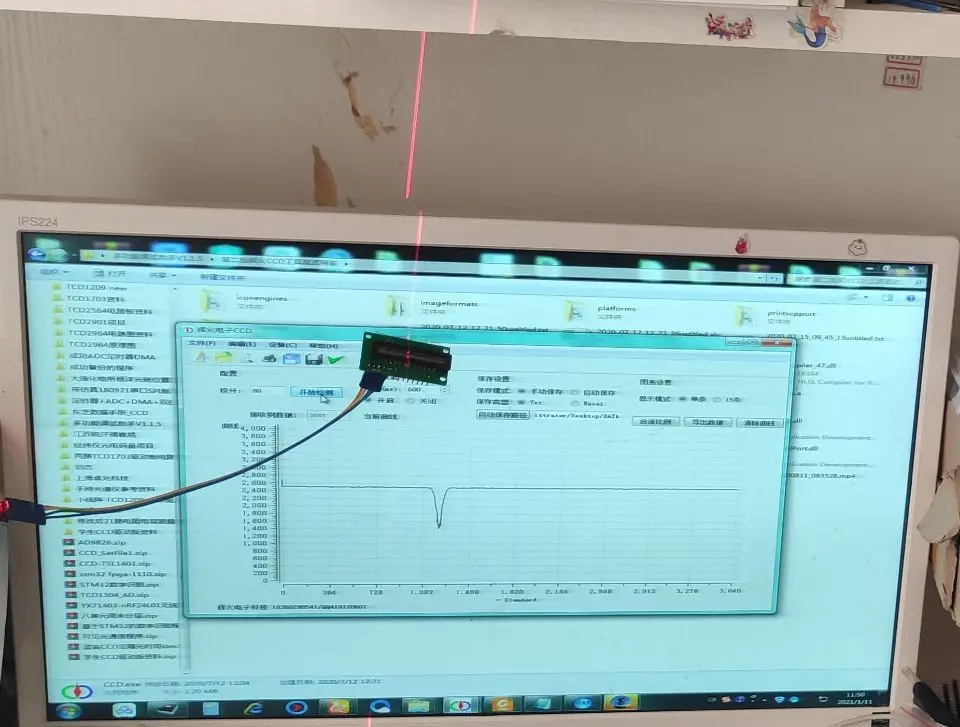

Вы можете сохранить собранные данные изображения в формате EXCEL или TXT. Левая колонка является пикселей координаты, и справа пикселей для отбора проб напряжения значение (12 бит AD, в натуральную величину 3,3 V соответствует 4096)
