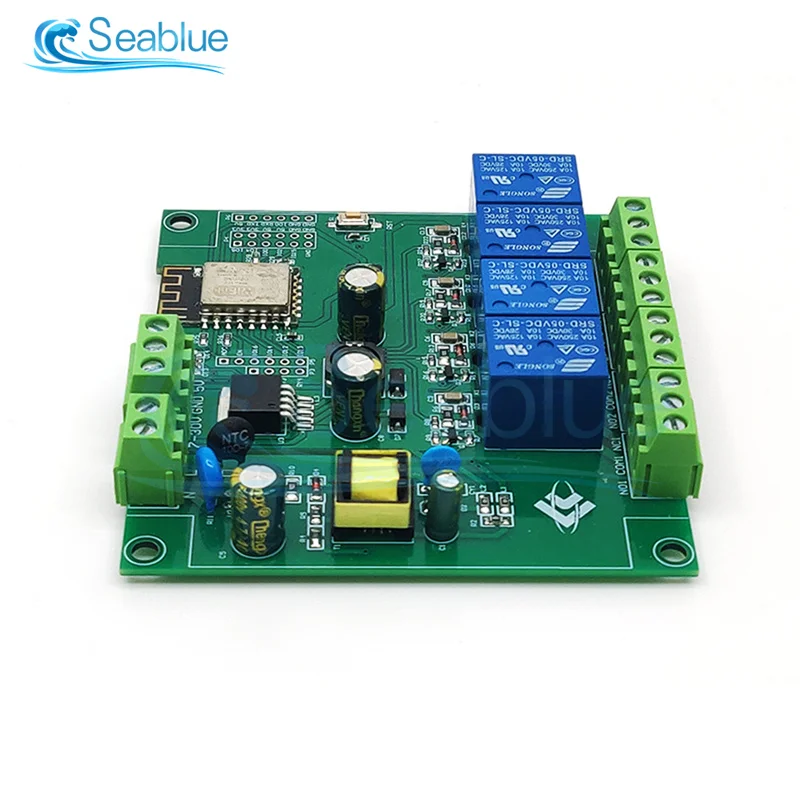

Четырехсторонний релейный модуль 250 AC 90-ESP-12F в/DC 7-30 в ESP8266 Wi-Fi макетная плата 4M Byte

Четырехсторонний релейный модуль 250 AC 90-ESP-12F в/DC 7-30 в ESP8266 Wi-Fi макетная плата 4M Byte

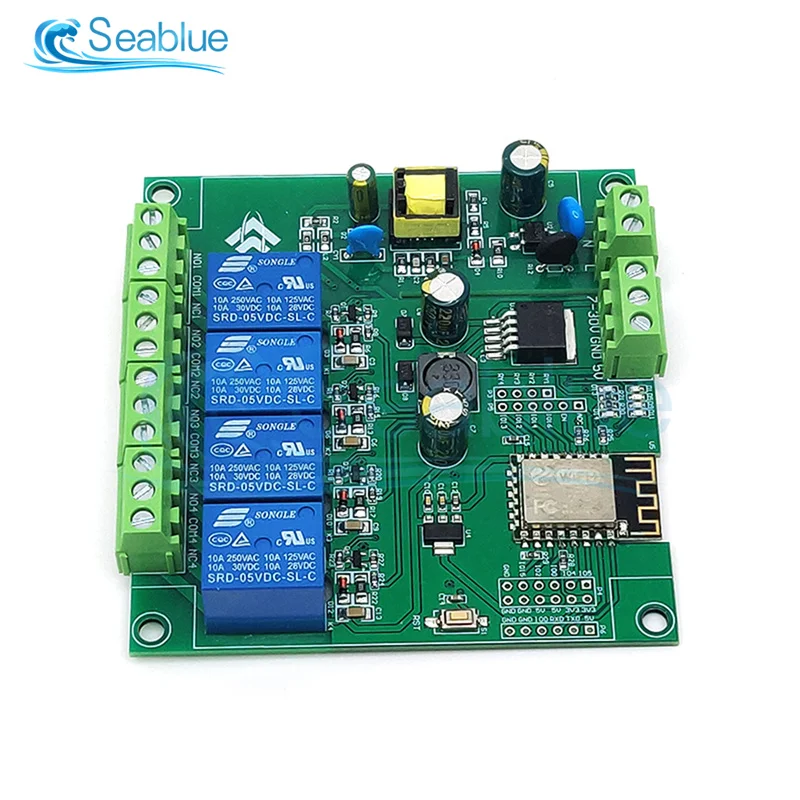

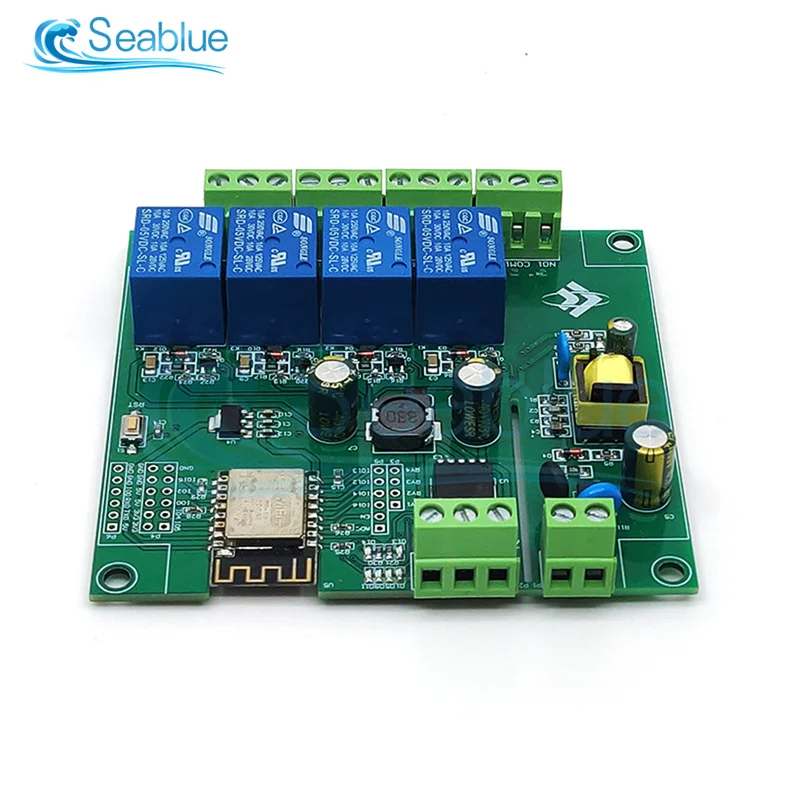

Особенности

1. Встроенный модуль Wi-Fi ESP-12F, большая емкость, 4 м байт вспышки;

2. Порт ввода-вывода и порт загрузки программы UART модуля Wi-Fi выведены наружу, что удобно для вторичной разработки;

3. Встроенный импульсный модуль источника питания переменного и постоянного тока, режим питания поддерживает AC90-250V/DC7-30V в;

4. Встроенный модуль Wi-Fi Кнопка сброса RST;

5. ESP-12F поддерживает использование инструментов разработки, таких как ECLIPSE/ARDUINO IDE, и предоставляет инструменты разработки ARDUINO.

Справочная программа в среде развития;

6. Встроенные 4 реле 5 В, выходной сигнал переключателя, подходят для управления рабочим напряжением переменного тока

Нагрузка в пределах 250 В/30 В постоянного тока;

7. Встроенный индикатор питания, 1 программирусветодиодный и индикатор реле.

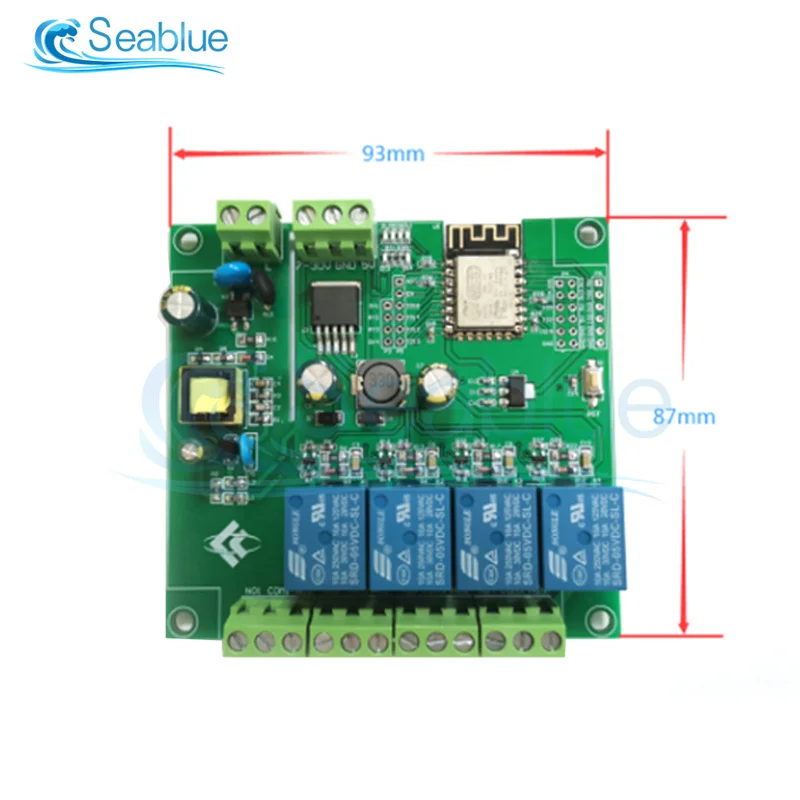

Размеры

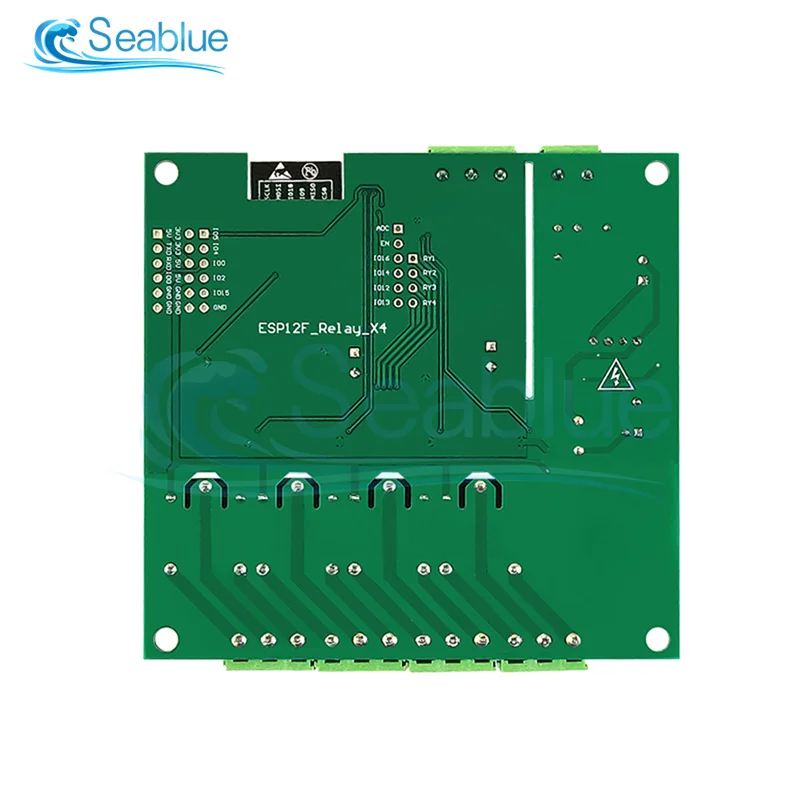

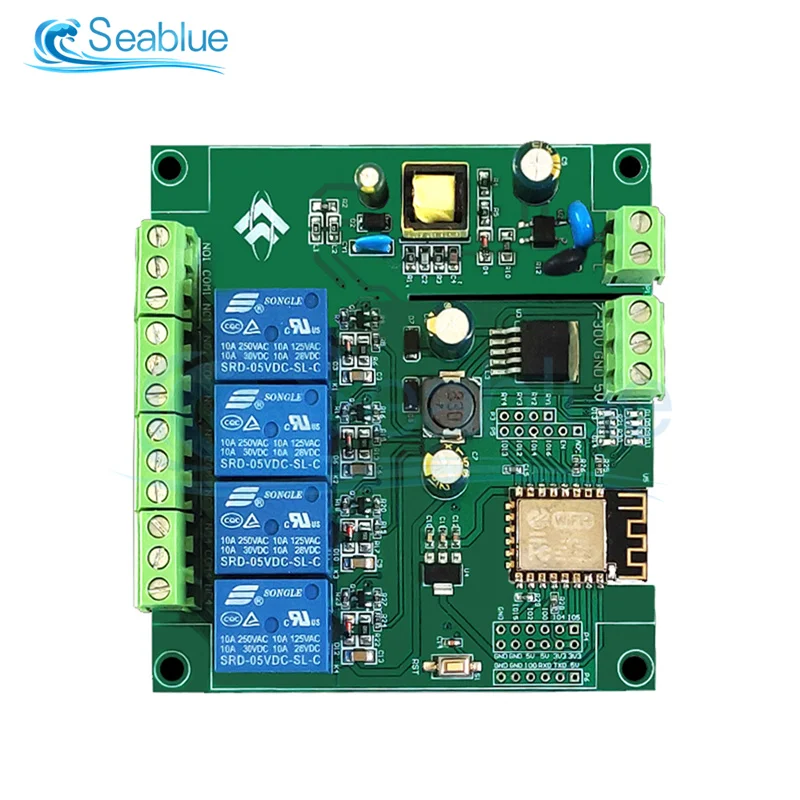

Описание интерфейса

Горящий порт:

GND, RX, TX и 5 В ESP8266 соответственно подключены к GND, TX, RX и GND внешнего модуля последовательного порта TTL.

5 В, IO0 необходимо подключить к GND при загрузке, а затем отключить соединение между IO0 и GND после завершения загрузки;

Релейный выход:

NC: нормально закрытое, реле короткое-подключено к COM до его закрытия, и оно приостанавливается после его закрытия;

COM: публичный конец;

НЕТ: обычно открытый конец, реле подвешивается перед втягиванием и короткое замыкание с COM после втягивания.

Вводный порт GPIO

Arduino

ESP8266 eclipse/arduinoide, arduino

, Arar:

1. Встроенный Arduino IDE1.8.9, обладает встроенным интерфейсом;

2, встроенный Arduino IDE,

":

Http://arduino.esp8266.com/stable/package_esp8266com_index.json

3. Нажмите инструменты-макетная плата-менеджер макетной платы в строке меню, а затем найдите «ESP8266», чтобы установить пару ARDUINO

ESP8266 поддерживает посылка 2.5.2 или последнюю версию

Примечание: поскольку URL загрузки из зарубежной страны, скорость доступа относительно медленная, и могут возникнуть ошибки загрузки. Подождите, пока сеть не наладится.

Попробуйте еще несколько раз.

Загрузка программы

1. Используйте перемычку/кабель DuPont для подключения контактов IO0 и GND и подготовьте модуль последовательного порта TTL (например: FT232) для подключения к компьютеру

Метод подключения USB, модуля последовательного порта и макетной платы следующий:

2. Нажмите инструменты в строке меню-макетная плата, выберите макетную плату как ESPINO (модуль ESP-12)

3. Откройте программу для загрузки, нажмите на инструмент в строке меню-порт, чтобы выбрать правильный номер порта

4. После нажатия кнопки «загрузить» программа будет автоматически скомпилирована и загружена на макетную плату следующим образом:

5. Наконец, отключите IO0 и GND, снова включите макетную плату или нажмите кнопку reset, чтобы запустить программу.
