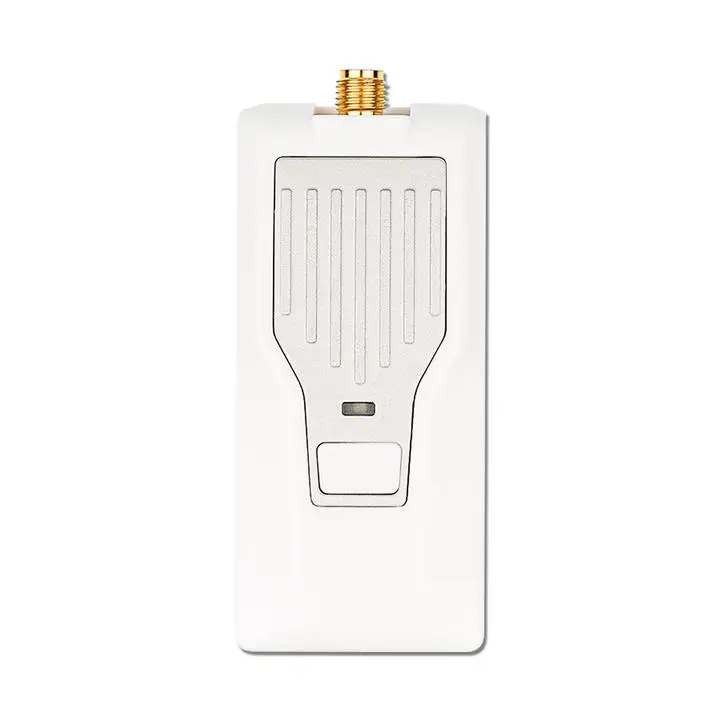

Модуль BETAFPV Nano RF TX основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

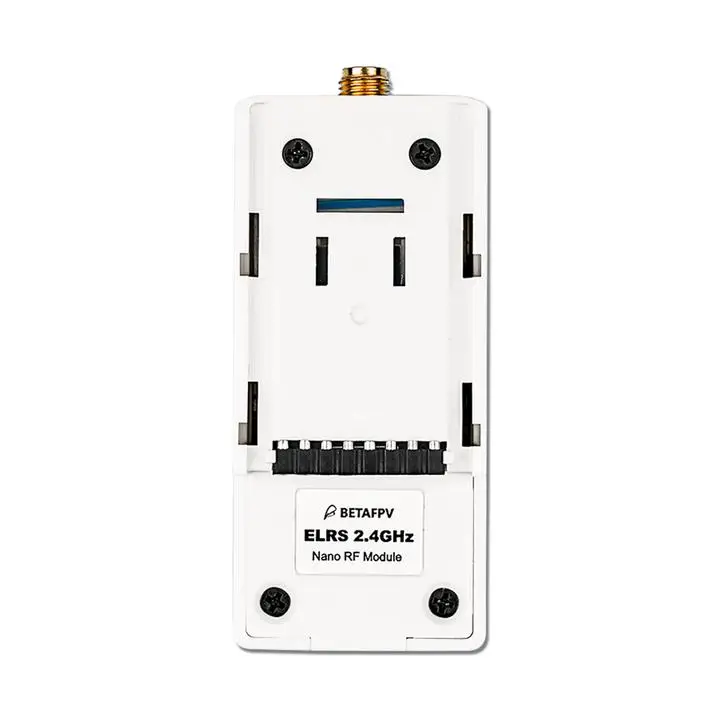

BETAFPV Nano RF модуль совместим с радиопередатчиком, который имеет nano модуль bay (AKA lite модуль bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

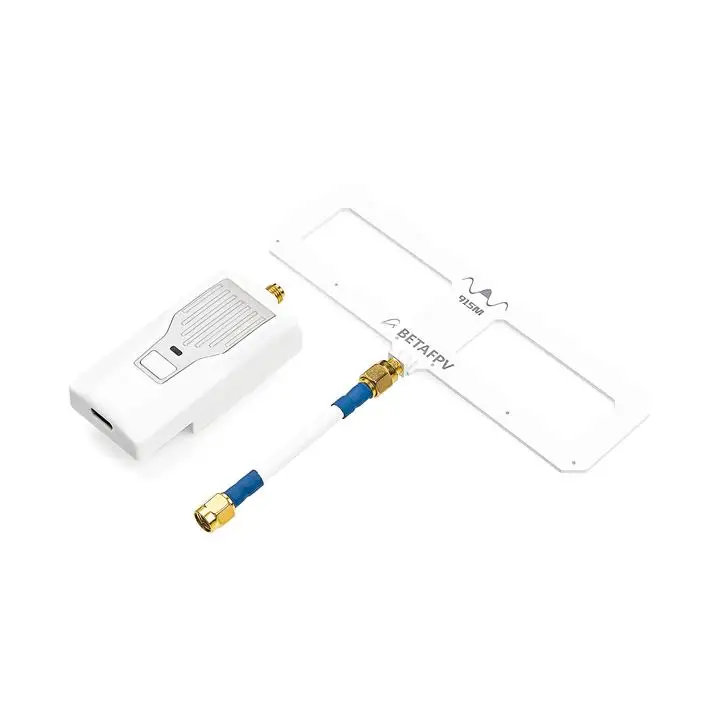

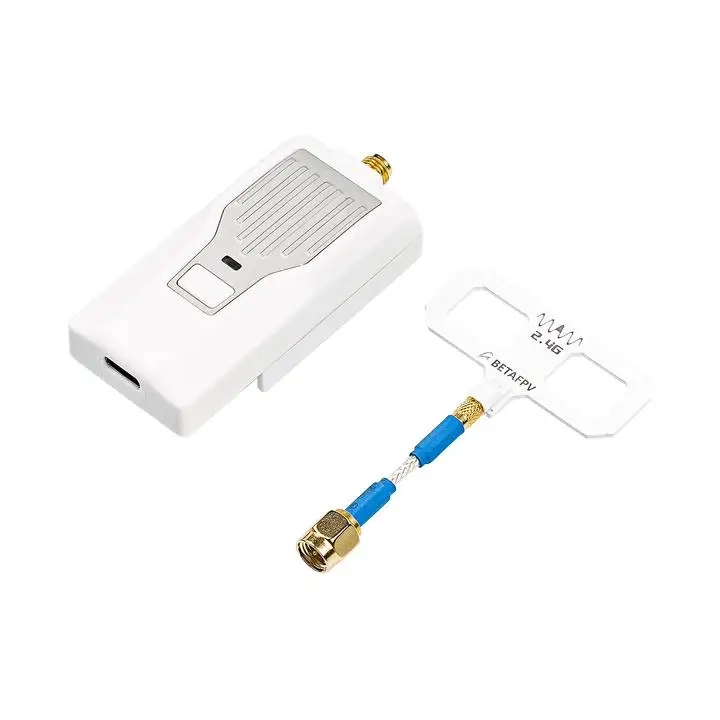

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

Запасная прошивка нано-приемника и модуля TX, изготовленного нашей компанией, является ELRS V1.0.0-RC5 (пятая версия заявки на выпуск);
Инновационная команда ELRS официально опубликовалаПервая основная версия V1.0.017 июля. Есть некоторые обновления:

Рекомендуется обновить модули TX и получить до первой основной версии V1.0.0. Кроме того, пилот может проверить этоСтраница GithubПо возможности новейший релиз.

Примечание:

1. Модуль TX и приемник должны быть в одной и той же версии ELRS, в противном случае Привязка не будет выполнена.

2. Модуль TX не поддерживает обновление через WiFi. Используйте конфигуратор ExpressLRS для обновления прошивки.

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проектGithubИли присоединиться к обсуждениям вГруппа Facebook.

ExpressLRSОснована наSemtech LoraSX127x или SX1280 оборудование для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели, а на закладке «Настройка модели» выключите «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола.

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX.

Модуль Nano TX может вводить статус привязки через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, короткое нажатие кнопки на модуле также может ввести статус привязки.

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд. Короткое и последовательное нажатие 3 раза для привязки.

Nano RF TX модуль может переключить выходную мощность через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, длительное нажатие кнопки на модуле может переключить выходную мощность.

Выходная мощность модуля RF TX и светодиодный индикатор, как показано ниже.
