Перед покупкой, пожалуйста, полностью поймите основной принцип и соответствующее описание сварочного аппарата. Например, если вы не понимаете Источник питания переменного тока, купите плату и подключите ее к источнику питания маршрутизатора, чтобы спросить, почему он не может быть использован? Почему бы вам не напомнить мне, когда я покупаю его? На самом деле, это указано в описании, но несколько друзей считают 9V12V стабилизированный источник питания, подключенный к сети переменного тока как источник питания переменного тока! Это переменный ток? Это выпрямленный постоянный ток! DIY также подвержен сбою производства и повреждению доски, и в конце концов, он подвергается переменному току 220 в, а несчастные случаи подвержены авариям безопасности. Игрокам, не обладающим базовыми знаниями в области электроники и электрики, не нужно снимать! Потому что я не понимаю и не могу точно описать ошибку, если есть какие-либо проблемы, я бы сказал, что есть проблема с доской. Например, был клиент, у которого была нестабильная точечная сварка и предполагал, что выходное напряжение платы было нестабильным, поэтому я пошел измерять выходное напряжение трансформатора, И дисплей был некоторое время. Маленький, но вы не думаете, что цифровые счетчики могут измерять импульсное напряжение? Может ли цифровой измеритель потока с частотой дискретизации 0,3 секунд измерения импульсного напряжения 0,1-0,2 секунды?

Самоизготовленный аппарат для точечной сварки легко потеряет неудачу (на самом деле, это не сбой, он просто не может достичь эффекта вашего воображения), сущность заключается в том, что ток небольшой, поэтому не систематично понимать и учиться, Но учиться у других друзей или покупать его случайно, основываясь на вашем собственном воображении, много вещей не обязательно сделано хорошо; Независимо от того, является ли он сильным или нет, определяется одним компонентом. Некоторые 900W медь может не прикасайтесь к 0,15 чистого никеля, и некоторые из них 800W алюминьный также можете коснуться 0,15 чистого никеля. Это может знать, что трансформатор является слабым. Его намоточный провод укреплен до 30 квадратных метров, а затем намоточный провод непосредственно приварен к игле, без быстрого соединителя и латунного паяльника.

3,1: описание индикатора на панели управления

3,2: описание состояния дисплея

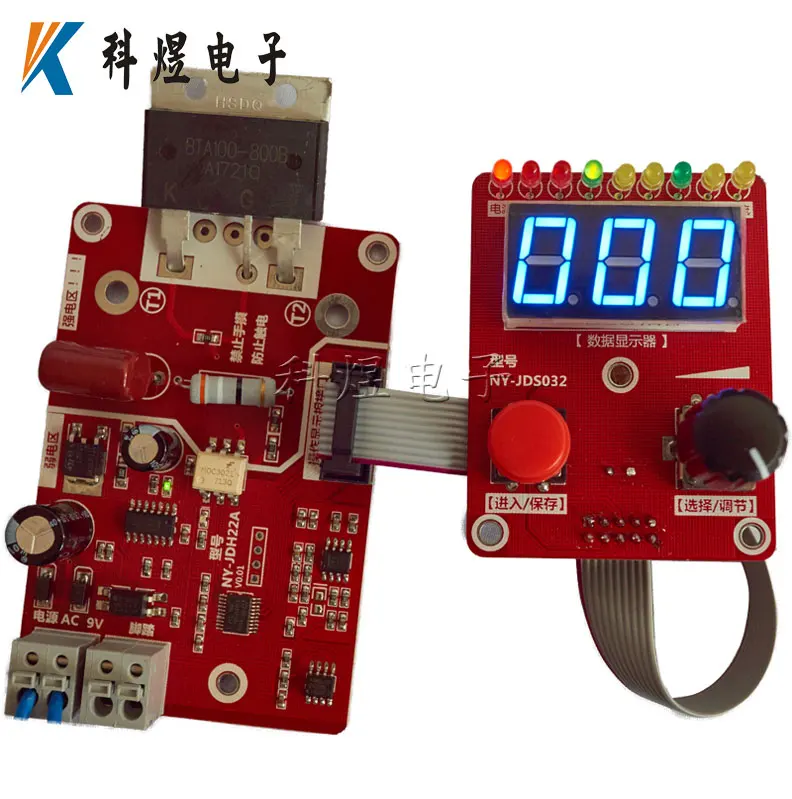

Этот контроллер has3Operating state, Сварочная подготовка, запрос параметров, изменение параметров

Сварочная подготовка:Беговой светильникЧанг Лян, Время, электрический ток, интервал, время, индикатор Тока выключен

Запрос параметров: Светильник индикатора работы выключен, время, электрический ток, интервал, время, соответствующий индикатор Тока, трубка Nixie всегда включена, отображаемое значение-это соответствующее значение параметра

Изменение параметров: Светильник индикатора работы выключен, время, электрический ток, интервал, время, соответствующий ток индикатор, мигающая трубка Nixie, отображаемое значение изменяет значение соответствующего значения параметра.

3,3: сварочная подготовка

Adopt【choice/adjust】кодировщик вращается против часовой стрелки,Удерживайте светильник, время,Электрический ток, интервал, время, индикатор Тока выключен, сварка теперь возможна, значение, отображаемое nixie трубкой, является значением тока сварки

3,4: Калибровка напряжения

Поскольку контроллер имеет функцию компенсации сетевого напряжения, поэтому, когда он установлен впервые, для выполнения калибровки напряжения, просто откалибруйте один раз. (Если силовой трансформатор не будет заменен в будущем, вам не придется калибровать)

Калибровка:

В бегущем состоянии, нажмите и пробежите, до времени, электрический ток, все огни в интервале включены, в это время Измерьте напряжение сети с помощью мультиметра, например, напряжение, измеренное в то время, was225V, что, роторный кодировщик, значение, отображаемое nixie трубкой is225that, то дважды щелкните микропереключатель, калибровка выхода.

3,5: изменение параметров

При запросе параметров, adopt【choice/adjust】ender rotation, сделайте запрос, когда светильник индикатора включен, трубка nixie отображает значение параметра соответствующего параметра тока.

Например: rotate【choice/adjust】, Включите индикатор интервала, значение, отображаемое nixie tube, является интервалом времени

Выберите интервал изменения в качестве примера

3,6: сброс подсчета

Контроллер имеет функцию подсчета сварки, при запуске сварки, каждой сварки, автоматического обратного отсчета сварки 1. Счетная range0-999.

Если вы хотите очистить, в бегущем состоянии, дважды кликните 【входите/храните 】Кнопка, автоматический обратный отсчет 0.
