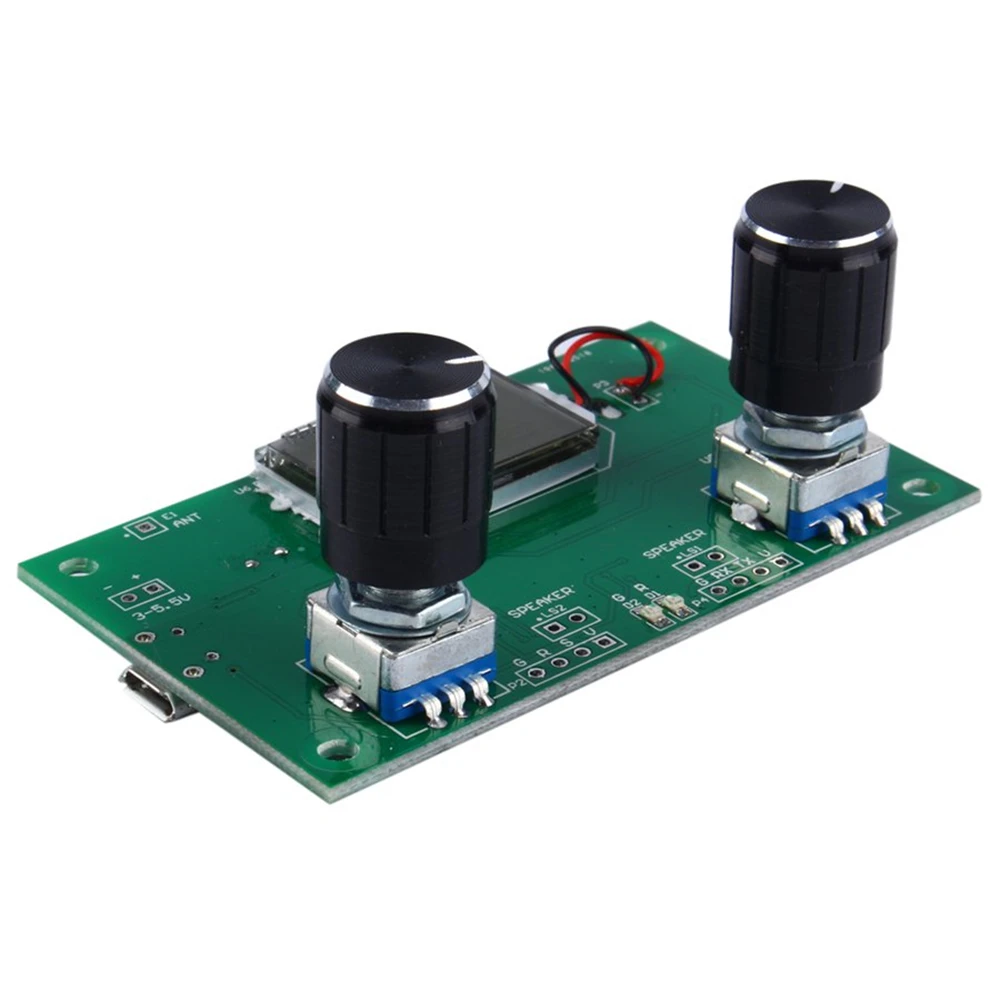

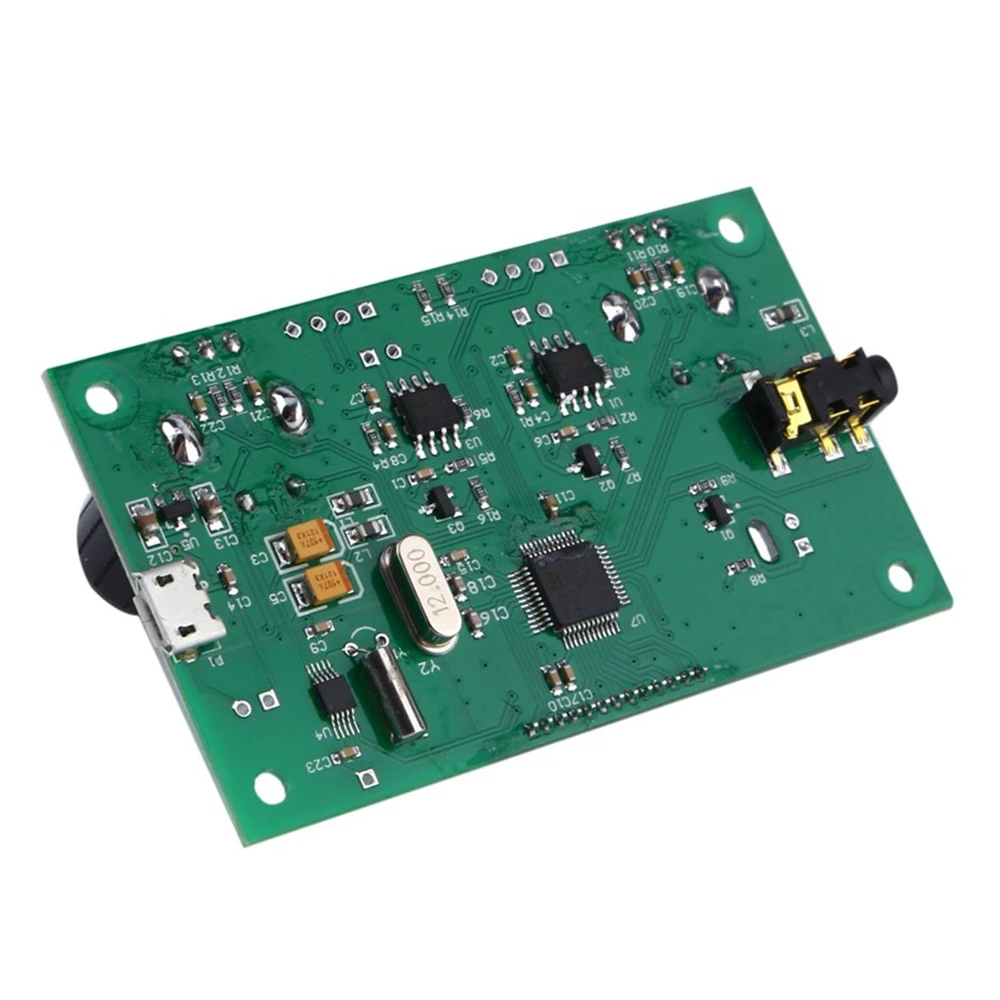

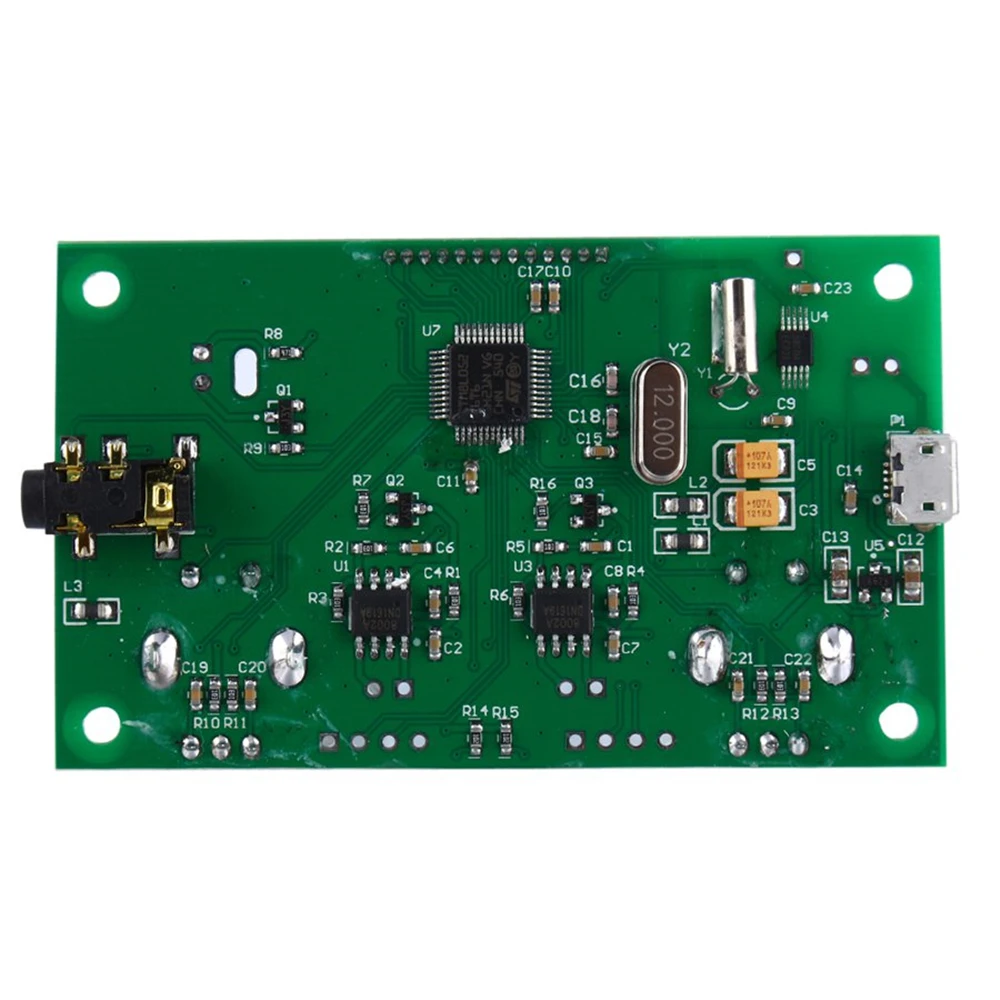

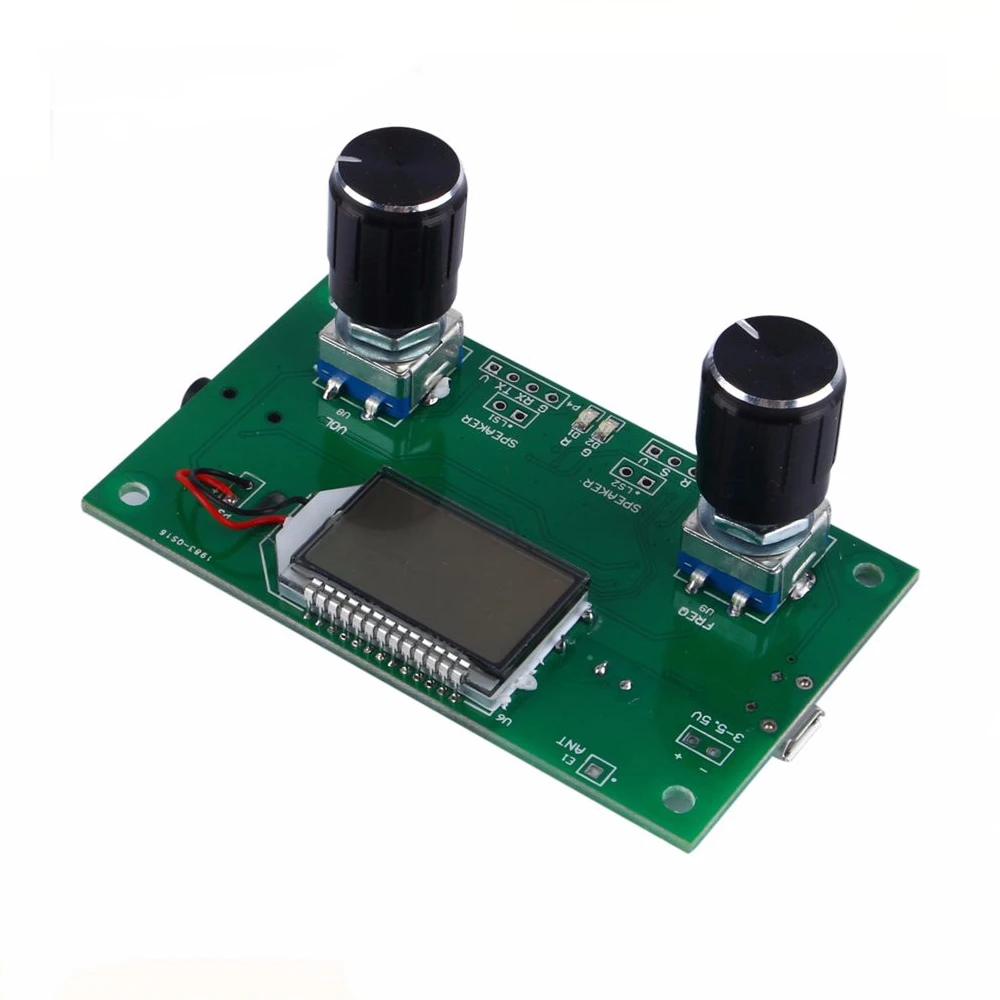

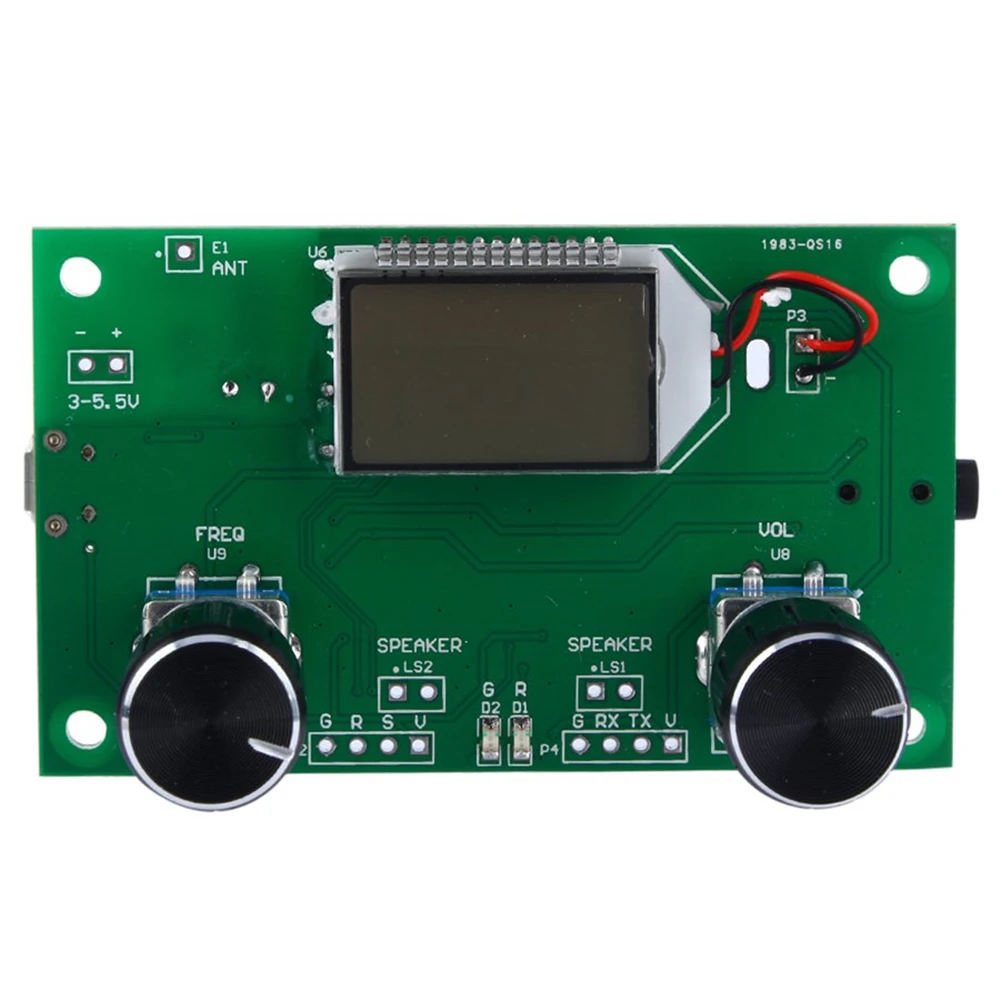

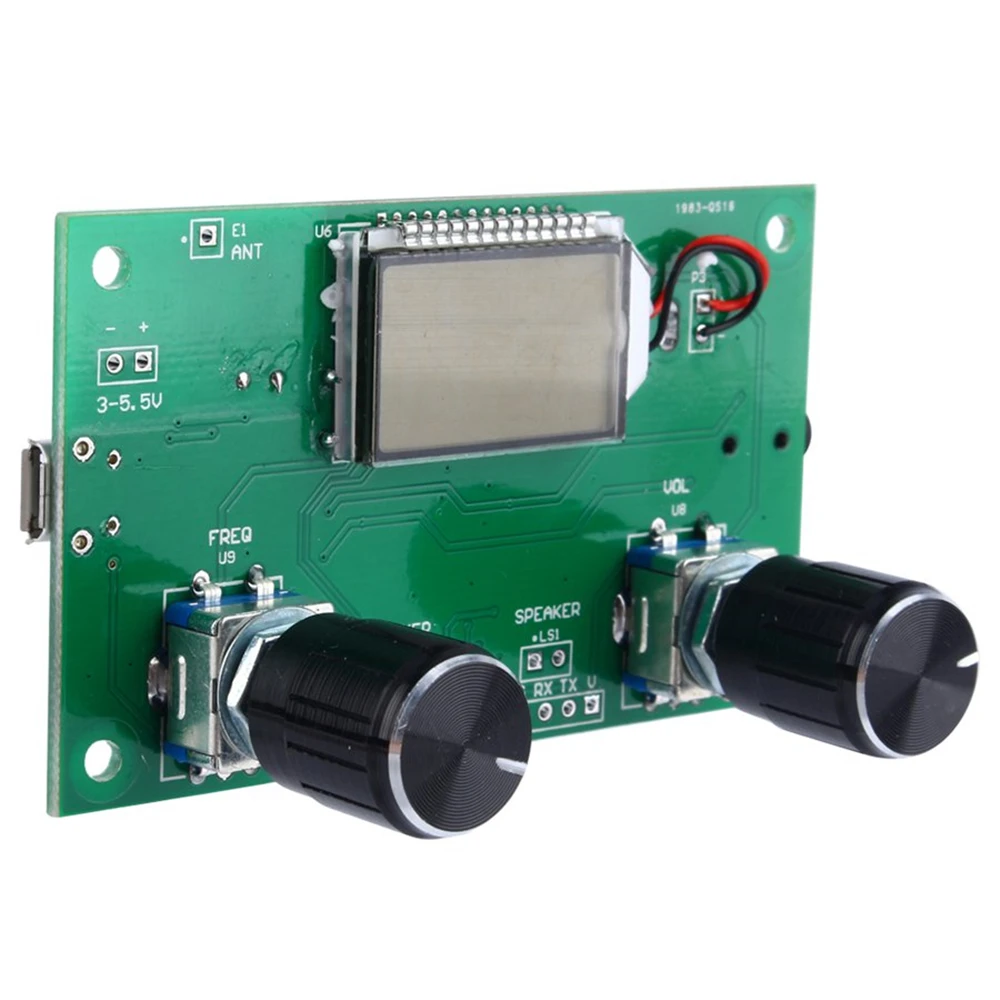

Модуль радиоприемника DSP PLL с цифровым ЖК-дисплеем стерео FM 87-108 МГц диапазон

Модуль радиоприемника DSP PLL с цифровым ЖК-дисплеем стерео FM 87-108 МГц диапазон

Усовершенствованный модуль DSP PLL цифрового ЖК-стерео FM-радиоприемника 87-108 МГц с последовательным контролем частотного диапазона модуляции 50 Гц-18 кГц

Примечание:

1. Возможны отклонения в 1-3 мм из-за ручного измерения.

2. Из-за разницы между различными мониторами возможны различия в цвете, пожалуйста, воспринимайте реальный продукт как стандарт!

3. Заводская настройка по умолчанию выключена кампусное радио, подсветка автоматически выключается без работы 20 секунд, автоматическое отключение шумоподавления. Пользователи устанавливают свои собственные настройки в зависимости от обстоятельств.

Особенности:

1: использование усовершенствованной обработки цифрового аудиосигнала (DSP) и фазовой петли Модуляции FM (PLL) для того, чтобы сделать звук более реалистичным, более стабильной производительностью, длительное время работы без смещения частоты

2: ЖК-дисплей более интуитивно понятный и точный, с очень низким энергопотреблением и минимальным уровнем шума

3: может искать радиостанции и сохранять функцию радио, прост в эксплуатации

4: можно легко управлять встроенными 30 цифровыми кнопками регулировки громкости

5: данные памяти автоматического отключения питания перед сбоем питания

6: автоматическое переключение выхода динамика/наушников

7: Стабилизация частоты кварцевого кристалла, изменение температуры больше не приводит к дрейфу частоты

9: профессиональный анализ и обработка аудиосигнала DSP, автоматическое отключение звука без сигнала или слабый шум FM-сигнала в течение большого времени, вдали от традиционного FM-радиосигнала или слабый сигнал при отсутствии раздражающего шума

10: цифровой инкрементный Поворотный энкодер для регулировки громкости и частоты использования приятный на ощупь, точное позиционирование, стабильный и прочный, вращение на 360 ° без тупиков

11: 30-уровневая цифровая регулировка громкости

12: поддержка управления последовательной связью, используйте другой модуль управления компьютером или устройством с полной функциональностью

Параметры продукта: Выходная мощность: 500 мВт (приводные наушники), 3 Вт x 2 (вождение динамика)

Частотный диапазон: 50 Гц-18 кГц

Диапазон частот приема:

Закройте кампусное радио 87,0-108,0 МГц,

Открытый кампус радио 76,0 МГц-108,0 МГц

Эквивалентный шум: ≥ 30 дБ <br> Напряжение питания: 3,0-5,0 в

Ток питания: максимальный объем мА, минимальный объем 60 мА (только для справки)

Канал: стерео

1. Мощность

Соответствующий порт модуля (маркировка печатной платы) -, +, соответственно, затем рекомендуется источник питания (аккумулятор) с отрицательным электродом и положительным электродом, батареей или другим источником питания. Вы не можете использовать импульсный источник питания без фильтра (например, зарядные устройства мобильный телефон и другие импульсные источники питания), иначе это может повлиять на нормальную работу модуля. Этот модуль с нормальным рабочим напряжением 3,0-5,0 в, будьте осторожны, чтобы не превышать Диапазон напряжения питания.

2. Антенна

Порт FM_ANT, используемый для подключения FM-антенны для лучшего приема FM-сигнала, мы рекомендуем внешнюю длину стержневой антенны 75 см.

3. Выход для наушников/динамиков

Модуль поставляется с 3-канальным усилителем звука wx2, динамики для доступа к портам динамиков рекомендуются динамиками 4 Ом/3 Вт. Например, подключите наушники, звук автоматически переключается на канал гарнитуры, каналы динамиков автоматически отключаются.

4. Регулятор громкости

Поверните кодировщик VOL для регулировки громкости, а на ЖК-экране отображается серия громкости.

5. Регулировка частоты

Частота приема энкодер вращения, в то время как на ЖК-экране отображается Текущая частота, короткое нажатие ручки кодировщика для отключения/отключения звука.

6. Отключение звука

Нажмите кнопку VOL down mute / un-mute

7. Автоматический выключатель

Нажмите кнопку «вниз», включите или выключите функцию автоматического отключения звука, включите подписи на ЖК-дисплее, включите автоматический шумоподавитель, выключите автоматический шумоподавитель.

8. Автоматическая регулировка порога шумоподавления (порога) (эффективно открывается автоматический выключатель отключения звука)

Нажмите кнопку FRE вниз, в автоматический интерфейс регулировки порога шумоподавления пользователь может использовать определенные действия для регулировки автоматического порога шумоподавления, диапазон регулировки составляет 0-20, чем выше значение, чем больше ограничено дверь, тем скорее слабый сигнал отключения звука. Наоборот, наоборот.

9. Доступ к последовательному порту (не последовательное управление без контакта)

Модуль последовательного порта уровня TTL, резервный интерфейс управления, TTL Модуль последовательной связи необходимости подключения модулей UART_RX, UART_TX и GND (печатная плата соответствует местоположению, имеется маркировка), можно использовать внешний MCU (микроконтроллер) или последовательный порт ПК для отправки команд, связанных с функциями модуля управления. Примечание: Из-за уровня последовательного порта компьютера не является уровнем TTL, при подключении к компьютеру, подключенному к RS323, требуется связь с электрическим коммутационным устройством уровня TTL в мягкой обложке или используйте модуль последовательного порта уровня USB-TTL для связи с модулем. Поскольку модуль управления последовательными командами требует некоторого опыта работы с компьютером, но не покупатели, пожалуйста, не пытайтесь.

10. Набор пользователей

Этот модуль можно установить состояние подсветки для прослушивания радиодиапазона кампуса, установить следующим образом в соответствии с приложением пользователя. Состояние отключения питания долгое нажатие регулятора VOL вниз ЖК-дисплей электрической мощности показывает открытое кампусное радио C0 C1 представляет собой закрытый радиодиапазон кампуса, настроенный для вступления в силу после перезапуска. При настройке состояния подсветки выключается. Нажмите кнопку двери, чтобы включить подсветку дисплея, всегда указывайте B1, B0 означает, что подсветка выключена через 20 секунд после перезапуска для вступления в силу. Повторите этот шаг, чтобы изменить настройки для переключения состояния. Завод настроен на то, чтобы не открывать единый радиодиапазон кампуса, подсветка выключается через 20 секунд без работы.

Метод регулировки шумоподавителя этого модуля:

В этом модуле используется цифровой шумоподавитель DSP, гибкость в использовании программного обеспечения для управления порогом шумоподавления (порогом). Когда порог шумоподавления составляет 0-20 уровней, чем ниже число, тем ниже порог шумоподавления, тем выше вероятность прослушивания радиосигнала с фоновым шумом, чем выше порог шума, тем выше Выходной шум, чем заданное значение, Автоматический Статический шум открывается, Чтобы выход был отключен. Таким образом, при регулировке порога шумоподавления, в соответствии с чехлом, если вы хотите услышать слабый сигнал шумоподавления, спуститесь, если вы хотите услышать сильный сигнал, число увеличивается.

Обратите внимание, что функция отключения звука не является сигналом для устранения фонового шума, но уровень шума определяется сигналом, превышающим пороговое значение для управления отключенным выходом.

Серийные демонстрации и конфигурация:

Скорость передачи: 38400 TTL уровень

Установите текущую частоту:

Установите текущую точку частоты 87,5 МГц

760-1080 (открытое кампусное радио)

870-1080 (вне кампуса радио)

Текущая частота или ошибка (ошибка)

Частота-0,1 МГц:

AT <FRED>

Текущая частота

Частота + 0,1 МГц:

AT<FREU>

Текущая частота

Пауза воспроизведения/резюме:

AT<PAUS>

PLAY (Play) PAUS (пауза) ERR

Установите громкость:

При <VOL>= 15

Установите текущую громкость на 15

00-30

Значение VOL или ERR

Объем-:

AT <VOLD>

Объем-1

Значение VOL или ERR

Объем +:

AT <VOLU>

Объем + 1

Значение VOL или ERR

Настройка времени выключения подсветки (секунды). Где 00 ВЫКЛ. 01 длинный яркий:

AT <BANK>= 10

Настройка подсветки выключается с задержкой 10 секунд

00-99

Банковская стоимость или ERR

Переключатель кампусного радио:

В <кампусе> = 1

Открытое кампусное радио

0 (off) 1 (open)

CAMPUS_OFF или CAMPUS_ON

Выключатель отключения звука DSP:

AT <SN> = 1

Функция открытия шумоподавления DSP:

0 (off) 1 (open)

SN_OFF или SN _ ON

Установить порог шумоподавления:

AT<SN_THR>= 10

Установленный порог шумоподавления составляет 10

00-20

SN_THvalue или ERR

(SN _ до установки порога)

Сброс:

AT <CR>

Сброс:

1: VOL = 16 // объем 16

2: SN_OFF // Close DSP шумоподавитель

3: SNTHR = 10 // порог шумоподавления восстановления составляет 10

4: частота = 875 // частота 87,5 МГц

Банк = 20 // подсветка отключается с задержкой 20 с

CAMPOS_OFF // вне кампуса радио

Частота = 875 // Частота тока 875 МГц

Ок

Возвращает модуль информации о текущем состоянии:

AT <RET>

VOL = 10 // Том 10

Частота = 875 // частота 87,5 МГц

PLAY / PAUS // muted<br>

BANK_OFF (BANK_ON) // выключает время подсветки (1 долгое открытие, 0 долгое выключение, или

Задержки хз)

CAMPOS_OFF (CAMPOS_ON) // if open campus radio

Посылка

1 x Цифровой стерео FM-радиоприемник (кабель в комплект не входит)
