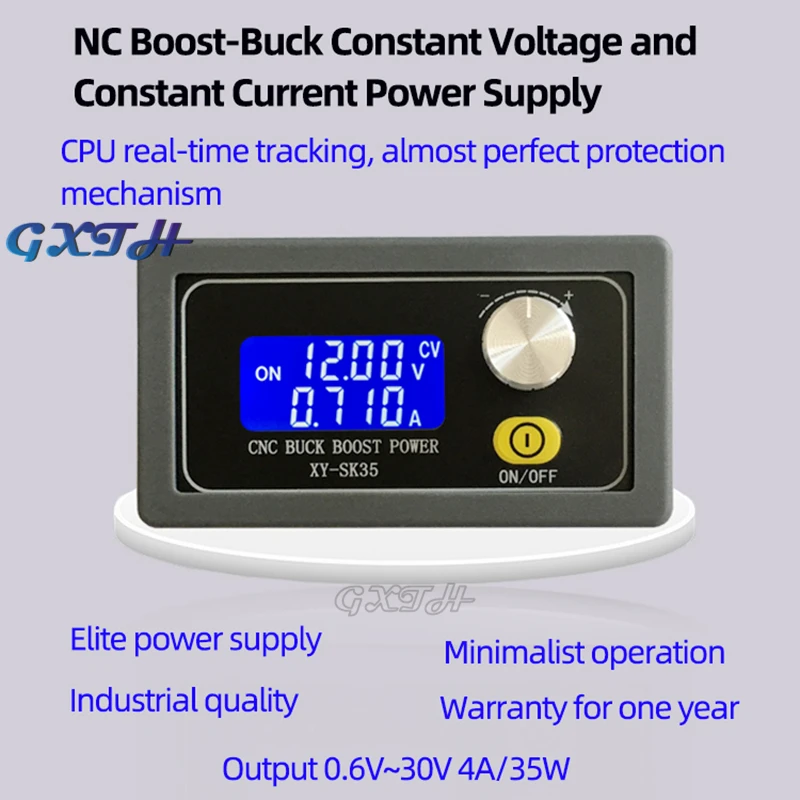

Регулируемый Модуль источника питания постоянного тока 0 6-30 в 4 а/35 Вт |

Регулируемый Модуль источника питания постоянного тока 0 6-30 в 4 а/35 Вт |

Основные характеристики продукта:

1. NC регулирует напряжение и ток, что является удобным, быстрым, промышленным качеством и высокой точностью, и может быть непосредственно использован в инженерных проектах.

2. Использование Профессионального источника питания жидкого кристалла, интерфейс четкий, операция очень проста, и механизм защиты почти идеален.

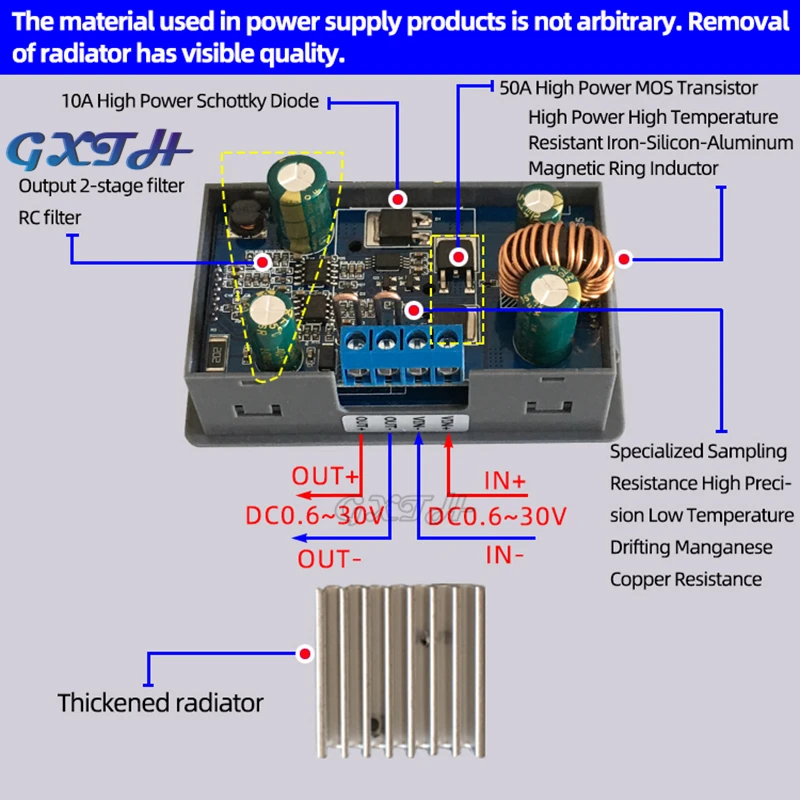

3. Аппаратная защита: входная защита от обратного подключения, обратное соединение без горения; Выходная защита от короткого замыкания, короткое Подключение без горения; Выход против обратного орошения, зарядка аккумулятора без дополнительного антиобратного диода;

4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от избыточной мощности (OPP), защита от перегрева (OTP), входная защита под напряжением (LVP);

5. По умолчанию можно установить напряжение или постоянный ток, которые можно быстро отрегулировать в различных приложениях.

6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!

7. Полный материал, стабильная производительность и широкое использование.

1. Параметры продукта:

Вход напряжение: DC 5,0 V-30V (ниже 4,7 V с Защита от пониженного напряжения LVP рекомендуется заказывать на Вход напряжение если сумма вашего заказа превышает 7V, когда входное напряжение ниже 7 в, выходная мощность будет уменьшаться, чем ниже входное напряжение, тем меньше выходная мощность).

Выход напряжение: DC 0,6 V-30V

Выходной ток: 0-4,0 A

Выходная мощность: 35 Вт при естественном рассеивании тепла и 50 Вт при воздушном охлаждении

Напряжение Точность: ± 0.5% + 1 байт, разрешение: 0,01 V, Заводская калибровка точность

Точность тока: ± 0.8% + 3 байта, разрешение: 0.001A, Заводская калиброванная точность

Эффективность преобразования: около 88%.

Мягкий старт: Да.

Защита обратного подключения на входе: Да, обратное соединение не горит

Выход анти-заглушка: Да, он может быть непосредственно подключен к батарее.

Защита от короткого замыкания на выходе: Да, он может быть непосредственно подключен к выходному терминалу.

Температурная защита (OTP): Да, 100 ℃.

Рабочая частота: 180 кГц

После установки в СС значение постоянного тока по умолчанию настраивается. При вождении светодиодный индикатор может быть быстро затемнен, вращая энкодер, что очень удобно.

2. Настройка интерфейса инструкции по эксплуатации:

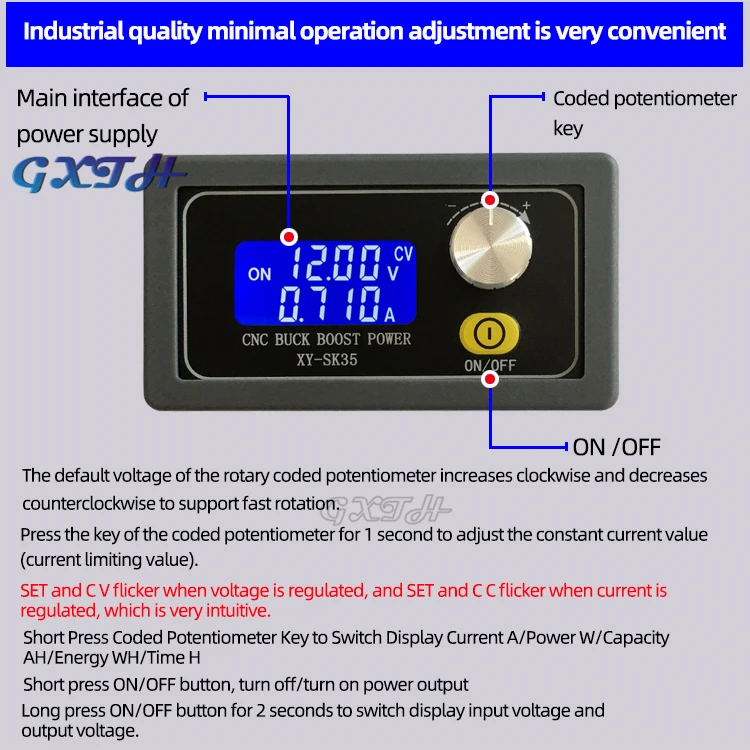

2,1. Нажмите клавишу вращающегося кодировщика в течение 3 секунд, чтобы войти в интерфейс настройки.

2,2. Регулируя параметры поворотного кодового потенциометра, он может поддерживать быстрое вращение (быстрое увеличение/уменьшение) и переключать параметры, которые будут регулироваться нажатием кнопки поворотного кодового потенциометра.

2,3. Максимальная емкость (OAH)/Максимальная энергия (OPH)/Максимальное время работы (OHP) интерфейс, нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции, и если она закрыта, Отобразите «--»;

2,4. В интерфейсе параметров максимальной емкости (OAH)/максимальной энергии (OPH) нажмите кнопку ВКЛ/ВЫКЛ, чтобы выбрать диапазон емкости (9. 999ач/99.99Ah/9999999Ah, 9.999Wh/99.999Wh/99999999Wh);

2,5. После настройки параметра нажмите и удерживайте кнопку потенциометра кодировщика в течение 3 секунд, чтобы выйти из интерфейса настройки и автоматически сохранить параметры настройки;

Примечание: После защиты продукта, выход будет выключен, ЖК-дисплей будет отображать соответствующий защитный код (LVP/OVP/OCP/OPP/OAH/OPH/OHP) сам чип питания также имеет различную защиту, если чип сам по себе защищен, OEP будет отображаться.

3. Этот продукт имеет функцию блокировки:

Нажмите кодовая Кнопка потенциометра в течение 5 секунд, зафиксируйте установленное напряжение и ток, чтобы предотвратить ошибки! После блокировки, нажмите код Кнопка потенциометра в течение 5 секунд, чтобы разблокировать!

4. Метод использования продукта:

4,1. В качестве общего источника питания с повышением и падением с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/низкого напряжения;

(1) настройка значения напряжения.

(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, значение постоянного тока составляет 3,00a, тогда максимальный ток вашего продукта может достигать только 3A, когда ток достигает 3 А, жидкий кристалл будет отображать состояние «CC», В противном случае жидкий кристалл будет отображать состояние «CV».)

4,2. Используйте в качестве зарядного устройства

Продукты без функции постоянного тока не могут использоваться для перезарядки батарей. Из-за большой разницы в напряжении между аккумуляторами и зарядными устройствами ток зарядки слишком велик, и батареи повреждены. Поэтому батареи должны заряжаться от постоянного тока в начале. Когда зарядка достигает определенного уровня, батареи должны автоматически переключаться обратно на постоянное напряжение зарядки.

(1) определяет заряжены переменным током и ток перезаряжаемый аккумулятор, который вам нужен; (в том случае, если литиевая батарея параметр 3,7 V/2200 мАч, заряжены переменным током является 4,2 V, если это перезаряжаемая батарея 12 В, плавающее напряжение заряда, как правило, составляет около 14 в).

(2) на холостом ходу, оборот в минуту (состояние, набор Величина напряжения для того, чтобы сделать выходное напряжение добраться до заряжены переменным током; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V только)

(3) настройка значения постоянного тока (зарядный ток аккумулятора) при условии отсутствия нагрузки;

(4) подключите аккумулятор и зарядите его.

4,3. Используется как светодиодный драйвер постоянного тока

(1) определить рабочий ток и максимальное рабочее напряжение светодиодный-накопителя.

(2) при отсутствии нагрузки установите значения напряжения и тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный.

(3) Подключите светодиодный индикатор и протестируйте его.

Этот продукт может регулировать значение постоянного тока (от 0 до рабочего тока) для достижения светодиодный затемнения, не стробоскопический!

5. Функциональные детали

5.1 Емкость/энергия/Время работы:

После включения, будет автоматически запущена запись. После выключения будет отображаться значение последнего состояния. После включения снова запись запустится автоматически. В соответствующем интерфейсе соответствующие данные будут автоматически очищены нажатием кнопки вкл/выкл в течение 3 секунд.

5,2 Настройка максимальной мощности/максимальной энергии/Максимальное время работы

5.2.1. Установите максимальную емкость (OAH)/энергию (OPH): когда функция OAH/OPH активирована, когда статистическая Емкость/энергия выше максимальной мощности/набора энергии, источник питания автоматически отключает выход и мигает «OAH»/«oph»; После поднятия будильника автоматически очищается мощность/энергопотребление;

5.2.2. Установите максимальное время разряда (OHP): когда функция OHP активирована, когда источник питания работает дольше установленного максимального времени разряда, источник питания автоматически закрывает выход и мерцает для отображения "OHP"; После того, как OHP будильник поднимается, автоматическая очистка времени статистики;

Эта функция может реализовать количественный/Синхронный источник питания очень хорошо.

Примечание: когда функции OAP/OPH и OHP не включены, источник питания будет автоматически записывать Емкость/энергию и время работы. Когда функции OAH/OPH и OHP включены, источник питания автоматически выключается и выводится после установки значения. Когда функция OHP включена, время работы источника питания является режимом обратного отсчета.

6. Примечания:

6,1. Вход модуля VIN-запрещает короткое соединение с выходом-в противном случае функция постоянного тока потерпит неудачу.

6,2. Убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!

6,3. Если модуль хочет выводить при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальный ток стоимости модуль 4A, при условии, что максимальная выходная мощность ограничено, как, например, 18В, и в настоящее время не должно быть больше, чем 2A.

6,4. Добавлен часовой Модуль входного напряжения Функция защиты от перегрузки, по умолчанию составляет около 4,7 V, ниже этого значения, автоматически отключится выходного сигнала, в тех случаях, когда напряжение если сумма вашего заказа превышает 4,7 V, автоматически восстановит выход (Примечание: 4,7 V напряжение на продукт порт, если ток на входе довольно велики, Не игнорируйте частичное напряжение на входном проводе).
