Taidacent 56-108 МГц стерео/ТВ Прием звука DSP Полнодиапазонный FM-радиоприемник Φ SW MW FM AM

Taidacent 56-108 МГц стерео/ТВ Прием звука DSP Полнодиапазонный FM-радиоприемник Φ SW MW FM AM

Taidacent 56-108 МГц стерео/ТВ Звук приема DSP полный диапазон FM Радио чип-модули SW MW FM AM радио модуль с дисплеем

1. Диапазон частот
Частотная Модуляция (FM): 87-108 МГц
Средняя волна (мВт): 522-1620 кГц
Коротковолновый (SW): 4,75-21,85 МГц
2. Чувствительность к ограничению шума
Частотная Модуляция (FM): 30 дБ ≤ 8 дБ
AM (мВт): 26 дБ ≤ 60 дБ
Амплитудная Модуляция коротковолновой волны (SW): 26 дБ ≤ 32 дБ
3. Частотная Модуляция (FM) Стерео разделение: 98 МГц ≥ 20 дБ
4. Соотношение сигнал/шум
Частотная Модуляция (FM): 98 МГц ≥ 50 дБ
Средняя волна (мВт): 1000 кГц ≥ 40 дБ
5. Максимальная выходная мощность
Наушники: ≥ 100 мВт * 2
Динамик: 2 Вт * 2
6. Мгновенный Максимальный рабочий ток: ≤ 500 мА
7. Максимальное выходное Искажение: ≤ 10%
8. Ток в режиме ожидания в режиме часов: ≤ 60uA (литиевая батарея может работать в течение 1 года при полной зарядке)
9. Мощность питания: 3,7 V/1000mAH литиевая батарея
10. Размер PCBA: 52x39x10мм
11. Вес: 14 г (только PCBA не содержит других аксессуаров)

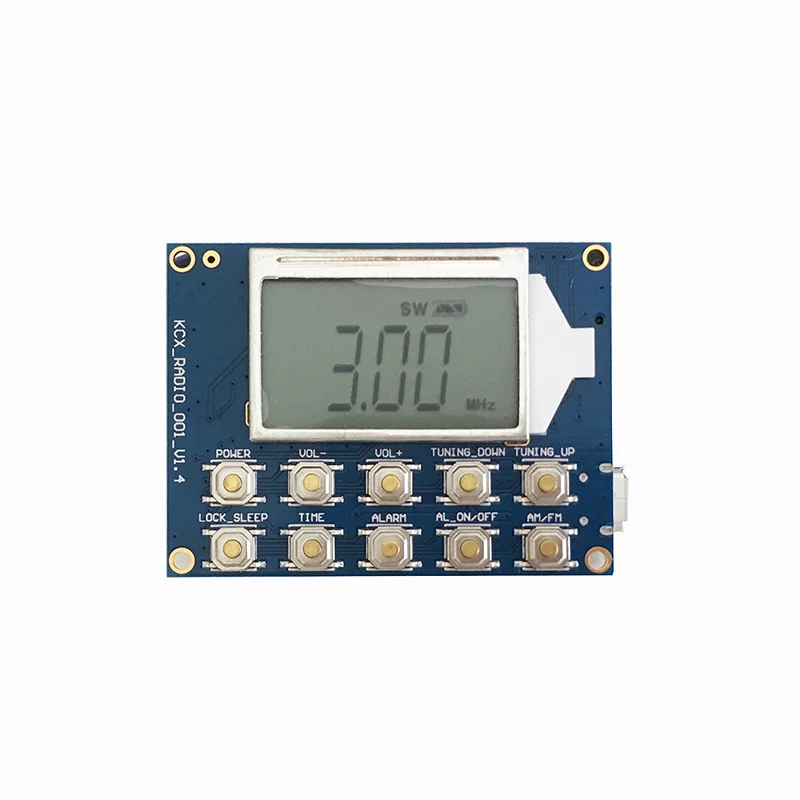

Инструкции по функциям и эксплуатации

<1>, выключатель питания (мощность)
Нажмите кнопку «POWER», шаблон «ON» будет отображаться на экране в течение 2 секунд, а затем будет отображаться радиочастота и частота, И вы можете получить ваши любимые радиопрограммы, регулируя другие кнопки. При повторном нажатии этой кнопки рисунок «OFF» будет отображаться на экране в течение 2 секунд, и радио будет выключено и часы будут восстановлены в режиме ожидания.

<2>, регулировка громкости (VOL +/VOL-)
В режиме воспроизведения радио, короткое нажатие кнопки VOL + для увеличения громкости один раз, длительное нажатие для непрерывного увеличения, короткое нажатие кнопки VOL, чтобы уменьшить громкость один раз, длительное нажатие, чтобы уменьшить громкость непрерывно, а регулируемый диапазон громкости-00-31.

<3>, станция поиска увеличения частоты/уменьшения частоты (Настройка вверх/вниз)
В любом диапазоне в режиме прослушивания, нажмите «вверх» частоту, чтобы увеличить кнопку поиска и «вниз» частоту, чтобы уменьшить кнопку поиска для изменения текущей радиочастоты. Каждый короткий пресс-это один радиочастотный шаговый блок. Если вы нажмете и удерживаете кнопку более 1 секунды, прежде чем отпускать, это будет непрерывный шаговый режим поиска, радиочастота будет быстро увеличиваться или уменьшаться, до тех пор, пока не будет обнаружена частота радиопрограммы, она автоматически остановится и воспроизводит звук, Если вам нужно изменить его снова для радиопрограмм, вы можете повторить вышеуказанные операции.

<4>, переключатель сна (LOCK_SLEEP)
Одним нажатием кнопки «LOCK_SLEEP» в первый раз, время отключения сна и «значок сна» мигают на экране. Номер «90» означает, что он автоматически отключится через 90 минут после прослушивания, а «значок сна» означает, что радио находится в состоянии таймера сна. Когда таймер сна «номер времени» на дисплее мигает, вы можете повторно нажать кнопку «переключатель сна», время сна можно выбрать из: минуты «90-60-45-30-15-10-OFF», когда выберите «OFF», чтобы отменить функцию таймера сна. Во время прослушивания программы таймера сна, при нажатии кнопки «Питание», вы можете выключить функцию радио заранее и автоматически вернуться в режим ожидания часов.

В радиорежиме, один раз нажмите кнопку, вы можете запросить оставшееся время таймера сна, если вы нажмете его снова, вы можете изменить параметры таймера сна!
Примечание: Нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд. Эта кнопка является функцией «Блокировка ключа». Символ «lock» отображается на экране, а затем отпускается. В данный момент символ «lock» мигает, показывая, что все ключевые функции были заблокированы (кнопка не может быть нажата) эффект). Если вам нужно разблокировать, нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд, пока символ «lock» на экране не исчезнет, прежде чем отпускать, разблокирован замок, и другие ключевые функции возвращаются к нормальному использованию.

<5>, настройка часов (время)
(1). Нажмите и удерживайте кнопку «TIME» в течение 2 секунд, на экране отображается мигание «12/24», и вы можете выбрать формат 12/24 часов, первый раз, когда аккумулятор установлен, отображение времени начинается в 12:00 утра. Настройка часов должна быть установлена под интерфейсом отображения часов. Кнопка настройки часов и кнопка настройки радио могут быть использованы в комбинации. При мигающем режиме настройки формата 12/24 часов нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы переключить формат часов. В случае отсутствия работы в течение 5 секунд система автоматически покинет настройки тока.
(2) Нажмите кнопку «TIME» снова после вышеуказанных шагов, 12:00 цифра часов, отображаемая на экране, мигает непрерывно, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить время и время. Часы быстро меняются после пребывания более 2 секунд. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.
(3). Нажмите кнопку «TIME» в третий раз после вышеуказанных шагов, цифра времени 00 минут, отображаемая на экране, мигает, нажмите кнопку «TUNING_UP» или нажмите кнопку «TUNING_DOWN», чтобы изменить минуты, когда вы быстро нажимаете минуты, меняются после более чем 2 секунд. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.
(4). Следуйте шагу 4 выше и нажмите кнопку «TIME», чтобы выйти из настройки тока. Примечание: В настоящее время разделена на 12-и 24-часовой формат. Значок «AM» загорается, чтобы указать утреннее время, а значок «PM» загорается до 12 часов дня. Это в 12-часовом формате. Если нет AM/PM символ, это 24-часовой формат!

<6>, настройка времени загрузки (будильник)
Настройка времени включения будильника должна быть установлена в режиме отображения часов, а кнопка включения будильника используется в комбинации с кнопкой функции радио.
(1) Нажмите и удерживайте кнопку «ALARM» в течение 2 секунд, индикатор времени AL (alarm), отображаемый на экране, будет мигать непрерывно, нажмите кнопку «TUNING_UP» или «TUNING_DOWN», чтобы изменить время AL hour. После нажатия кнопки более 2 секунд, время AL hour быстро изменится. При отсутствии работы в течение 5 секунд система автоматически покинет настройки тока.
(2) см. Предыдущую операцию для настройки AL minutes. Нажмите кнопку «Будильник» в третий раз, чтобы выйти из настройки.

<7>, переключатель синхронизации (ALARM_ON/OFF)

Настройка включения/выключения синхронизации ALARM_ON должна быть установлена в режиме отображения часов. Кнопка настройки включения/выключения питания LARM_ON используется в комбинации с кнопкой функции радио.

(1) Нажмите и удерживайте кнопку «AL_ON/OFF» в течение 2 секунд, на экране отображается значок «alarm», показывающий, что включена функция AL, И затем нажмите ing в течение 2 секунд, значок «Будильник» исчезает, указывая, что функция AL выключена.

<8>, выбор диапазона (AM/FM)
После выбора одного из вышеуказанных двух способов включения функции прослушивания, нажмите на кнопку переключения диапазона один раз, чтобы выбрать любимую программу группы. Изменение диапазона для каждого нажатия: FM частотная модуляция, AM амплитудная модуляция (средняя волна), SW амплитудная модуляция (короткая волна) цикл.

<9>, сканирование и хранение радиостанций
В любом диапазоне в режиме прослушивания нажмите и удерживайте кнопку «TIME» более 2 секунд для сканирования режима хранения. Частота текущей радиостанции будет быстро увеличиваться. Во время процесса приращения, если обнаружится радиостанция с программой, она будет автоматически храниться внутри чипа памяти. Дисплей на экране означает, что первая радиочастота хранится, и это означает, что вторая радиочастота хранится. Когда количество хранимых радиостанций равно или радиочастота увеличивается до самой высокой точки (high end), состояние хранения сканирования немедленно заканчивается, И радио возвращается к сохраненной программе радиостанция может вернуться к самой низкой частоте (низкочастотной) состояния.

<10>, M +/M-хранение и доступ

Нажмите кнопку будильника для функции «M-», нажмите кнопку ALARM_ON/OFF для функции «M +».
В любом диапазоне в режиме прослушивания нажмите кнопку «M +» или «M-» для хранения и извлечения каналов, И Количество адресов частотного хранения увеличится на одну единицу или уменьшится на одну единицу.
Номер битового адреса в высоту (см. Количество хранимых радиостанций для самой высокой точки). Пользователь может быстро изменить программы, нажав кнопку «M +» или «M-».
Если вы хотите сохранить текущее радио, нажмите и удерживайте кнопку «M +» или кнопку «M-», пока не появится символ «PRE», И быстро нажмите кнопку «M +» или «M-» во время мигания символа, И выберите, хотите ли вы сохранить адрес.

Примечание: чтобы использовать функцию выбора номера адреса M +/M- memory, необходимо сначала завершить сканирование соответствующего диапазона для хранения радиопрограммы или ручного хранения станции, чтобы иметь смысл, В противном случае вы можете только нажать кнопку «получить», чтобы вернуться, а затем отобразить самую низкую радиочастоту.

<11>, описание функции штыревой антенны
Штыревая антенна очень важна для получения производительности продукта. Для этой машины рекомендуется использовать ленту длиной 75 см с FM. При прослушивании fm-радио или коротковолновой радиопрограммы SW необходимо включить телескопическую антенну. При получении радиопрограммы медленно Поворачивайте угол телескопической антенны вручную, пока звук радио не будет чистым и громким. Для радиопрограмм в разных направлениях, штыревая антенна должна поворачиваться под разными углами. Регулируя угол антенны, приемник может достичь наилучшего эффекта приема. Кроме того, для получения программ MW mid-wave band антенна не требуется, она полагается на магнитную катушку для получения сигналов. Если вы хотите получить лучший прием, вы должны повернуть корпус устройства, чтобы найти направление, в котором радиостанция является самой громкой.

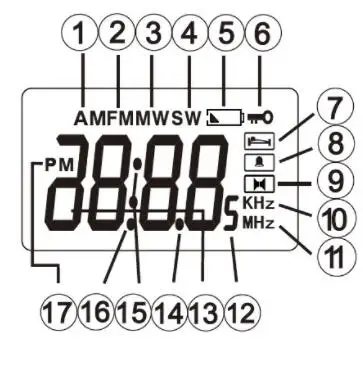

Описание дисплея экрана

1. Индикация утреннего времени
2. Индикация диапазона FM
3. MW индикатор диапазона средней волны
4. SW Коротковолновая индикация диапазона
5. Символ низкого заряда батареи
6. Символ замка ключа
7. Символ операции сна
8. Символ переключателя времени
9. Стерео обозначения
10. Символ средневолновой частоты кГц
11. МГц частотная модуляция или коротковолновый символ частотного блока
12.5TV или коротковолновой частоты цифровой
13. Время или частотный номер
14. FM Частотная Десятичная точка
15. Отображение времени секунд
16. Десятичная частота коротковолновой частоты
17. Индикация времени полудня
