Датчик дождя и автоматическая схема управления уровень воды автоматическое реле управления

Этот набор представляет собой тип датчика и реле автоматического переключателя, который очень чувствителен к дождю, он может реализовать функцию автоматического переключения на другие электрические приборы с помощью реле контроля дождя, И чувствительность к дождю регулируется, когда чувствительность снижена, она чувствительна только к сильным осадкам.

Широко используется в:Дождевая сигнализация, переключатель дождевой занавески, сигнализация влажности мочи для младенцев, сигнализация уровня воды, автоматический пополняющий воду, автоматический ирригатор цветов и так далее, очень обширный!В конце, есть некоторые примеры применения

Флуоресцентный

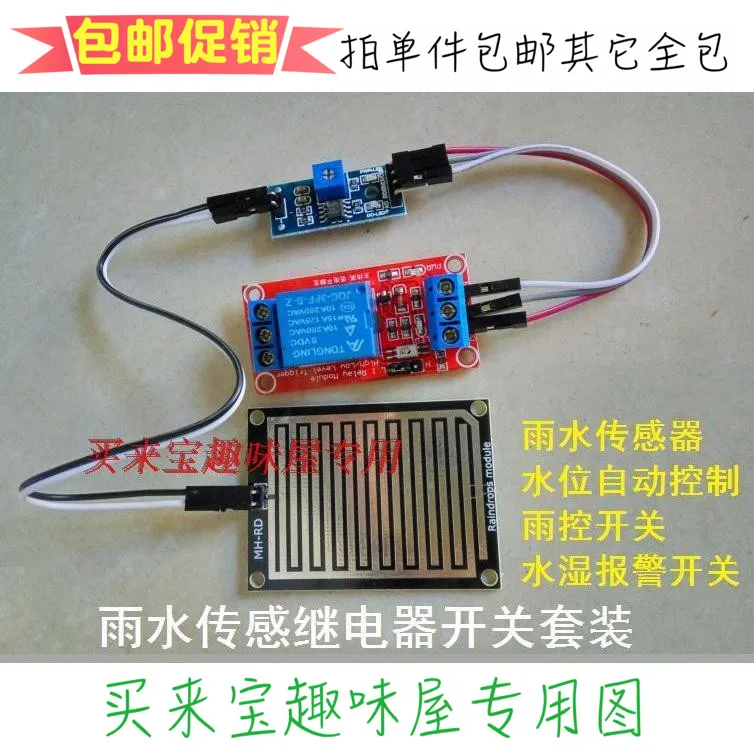

На рисунке ниже представлен весь комплект, включающий в себя: верхняя часть: релейная плата управления в: доска для сбора дождевой воды (она также может использоваться для измерения уровня воды)

Ниже: Датчик чувствительности и регулятор и соединительные кабели между ними. Скопируйте это. Просто подключите кабель, как показано ниже, он очень прост в использовании.

(Все в целом, это в костюме, который вы видите выше, в противном случае, он не включен)

Прочие ожерелья и подвескиЧто касается блока питания part5VDC: источник питания, предоставленный покупателем

Применение контролируемой части: это зависит от покупателя (Controllable2-28VDC включения и выключения питания or220V следующего переменного тока), наконец, приведен пример применения!

Флуоресцентный

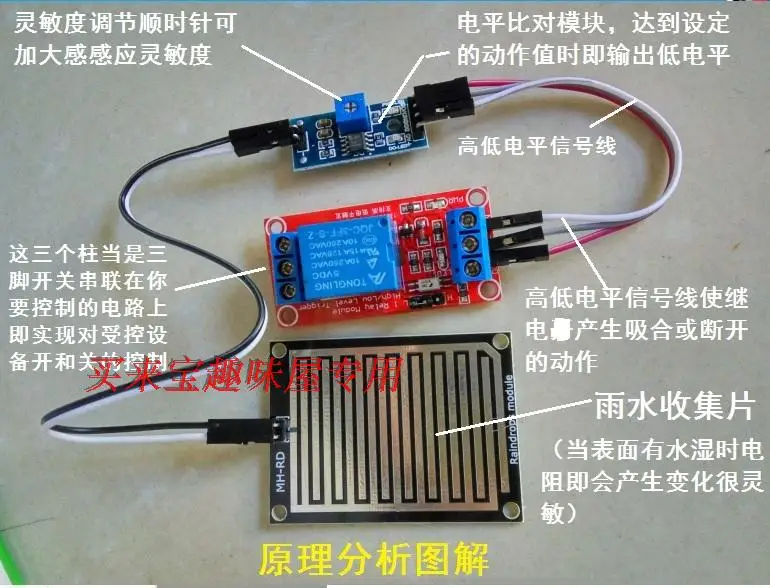

Следующие детали показаны, на следующем рисунке сначала вводится проводка и регулировка датчика дождя, который может регулировать чувствительность:

Как подключить датчик дождевой воды и реле управления: вы можете ясно видеть на рисунке ниже, что на плате есть буквы, эти три кабеля соединяют две платы, что совсем не сложно! DOPressIN GNDmeetDC- VCCmeetDC + AODon не беспокойтесь об этом pin!

Датчик дождевой воды и доска для сбора дождевой воды на рисунке ниже проще, две параллельные линии падают, а затем подключаются, вам не нужно различать положительные и отрицательные! Все три платы были подобраны, тогда они такие же, как и далее. Это очень просто!

Наконец, мы Подключаем блок питания к контрольной части реле, чтобы показать, как управлять им :(Не входит в комплект, пожалуйста, предоставьте свой собственный power5Velectric ток)

Подключите реле, как показано на рисунке below5vнапряжение слишком высокое, дождевой датчик и дождевая доска могут работать без дополнительного источника питания, светильник питания на верхней части обеих досок включен, это означает, что дождь может быть обнаружен при работе, если светильник в нижнем ряду также включен, Это означает, что дождь достиг значения чувствительности, реле было включено:

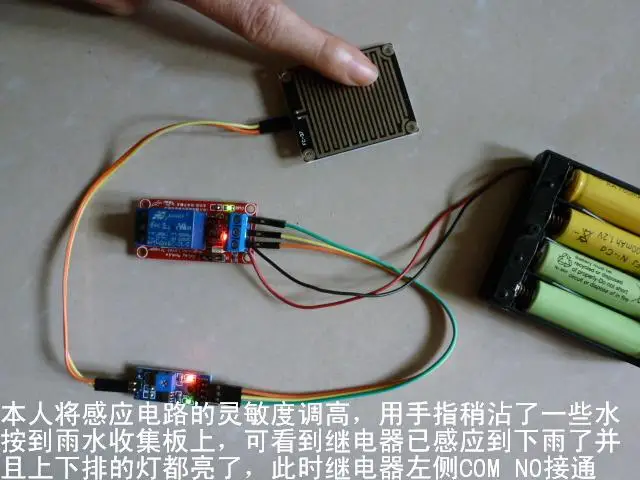

Как показано на рисунке ниже, датчик определяет, что на доске для сбора дождевой воды (с водой, сопротивление уменьшится) передает сигнал низкого уровня к реле, магнит реле генерирует тяговое действие (чтобы быть управляемым comwithnobecome a channel), в это время, Два ряда огней на двух печатных платах включены, это показывает, что количество осадков достигло значения чувствительности. Как упоминалось ранее, эту чувствительность можно регулировать, регулировать на высокую чувствительность, можно почувствовать небольшую мордочку. Или друзья с потными руками, вы можете почувствовать это, когда вы нажимаете его рукой (в это время, Реле похоже на ручной Индуктивный переключатель)

Управляемый конец описан ниже:

Правая сторона реле показана на рисунке ниже: middleCOMIt-это публичный конец, нет/COM/NCThree контактов, мы можем подумать об этом как об автоматическом переключателе с тремя контактами: когда нет дождя или дождя не достигает значения чувствительного набора, этот переключатель устанавливается на дно, COMWithNCConnect. Когда дождь или дождь достигает значения чувствительности, Переключатель автоматически поворачивается на другую сторону, не подключается, не отделяется! Это так просто, при разработке всех следующих функций Используйте этот автоматический переключатель для реализации функции автоматического выключателя других электрических приборов!

Этот переключатель для штатива Автоматический: он может быть controlled2-30Vdirect or220v. следующий переменный ток, поэтому он широко используется!

Наконец, приведен пример общего применения, вы можете играть самостоятельно! Контролируемая часть похожа на автоматический переключатель, это зависит от того, можете ли вы использовать его гибко:

Такие как:Чтобы быть управляемым с серийным подключением к сигнальной цепи, когда идет дождь, COMWithNOThe сигнал тревоги подключен, чтобы дать сигнал тревоги! Если это коллектор для дождевой воды, сделайте меньшую печатную плату, положите ее на подгузник ребенка, это сигнал мочи. В любом случае, контролируемая часть является автоматическим переключателем, который может ощущать дождевую воду, подключаться к лампе, когда идет дождь, Светильник будет включен. Когда он подключен к радио, моча ребенка будет ощущаться, и радио будет включено. Это так просто!

Другой примерОн может быть сделан в сигнал тревоги уровня воды:

Контролируемого partCOM с серийным подключением к сигнальной цепи: если это большой контейнер, коллектор для дождевой воды непосредственно помещается в большой контейнер, когда уровень воды поднимается на коллектор для дождевой воды, он может быть обнаружен, и цепь сигнализации подключена.

Если это небольшой контейнер, снимите коллектор для дождевой воды, Подключите два длинных зондовых провода, когда уровень воды поднимается до положения зонда, его можно почувствовать.

Также:Автоматический пополняющий воду

COMandNC(noNOoh) соединен в серии с схемой маленького водяного насоса, потому что когда вы не можете почувствовать, что waterCOMandNCIt подключен, в это время водяной насос может получить питание, он заполняет резервуар водой, когда уровень воды достигает положения зонда, зонд определяет воду и реле закрыто, compwithncopen circuit heelnothis is way, таким образом, Маленький водяной насос останавливает впрыскивание воды, потому что он не может получить источник питания. Уровень воды устанавливается на заданной высоте, если часть воды в контейнере удаляется, потому что уровень воды падает, Положение зонда не может ощущать воду, COMWithNCIt будет повторно подключен, автоматический макияж небольшого водяного насоса, это проходит круглый и круглый, столько воды, сколько вы забираете, насос автоматически заполняется... Это очень полезно, не так ли!

Есть много других приложений.

Флуоресцентный

Общее чувство реле:
