Дисплей на головке автомобиля

M5

(Этот продукт был зарегистрирован для патентов на внешний вид и отображения авторских прав.)

Введение

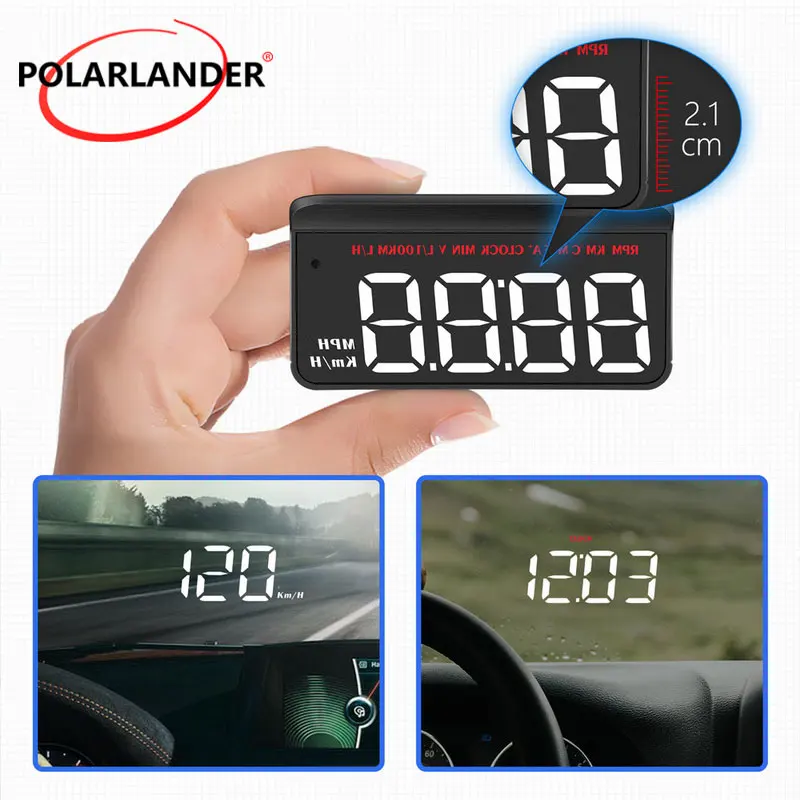

HUD Короткий для Дисплей на лобовом стекле. Он отображает данные вождения на лобовом стекле Такие Скорость, об/мин, расход топлива, температура воды, напряжение на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути С HUD.

Функциональная кнопка:

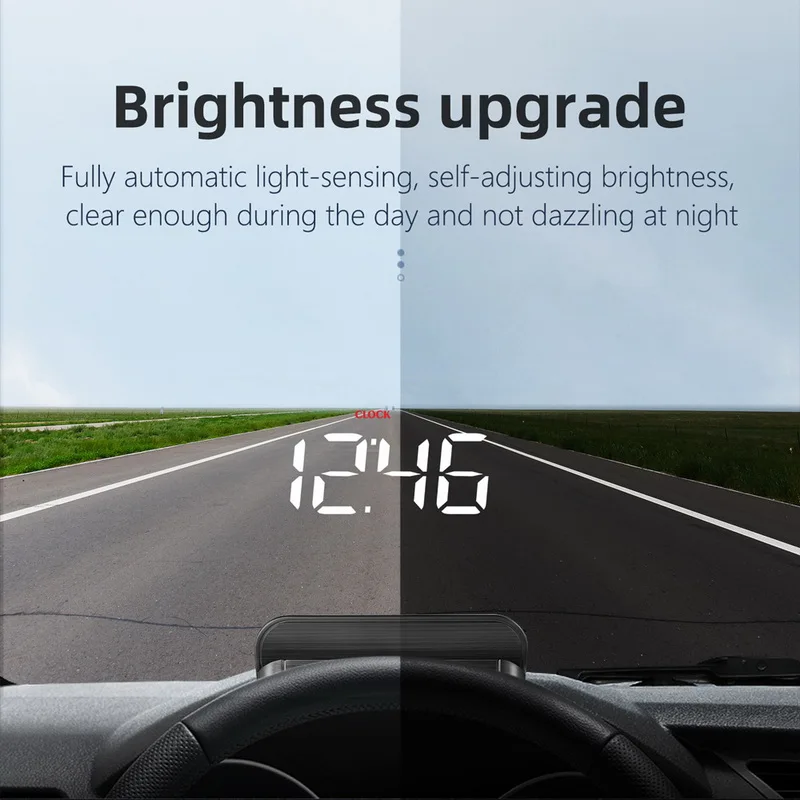

1. Светильник (автоматически регулирует яркость в зависимости от окружающей среды)

2. Об/мин = Скорость вращения двигателя.

3. Км = пройденное расстояние

4.℃ = температура воды в градусах Цельсия

5. М = пройденное расстояние

6.°F = Фаренгейт

7. A⁺= Ускоренное измерение скорости

8.COLOCK

9. Мин = время вождения

10. В = напряжение батареи

11. Л/100 км = расход топлива литр/100 км

12. Л/ч = расход топлива литр/час

13. Многофункциональный дисплей

14. Км/ч = километры/час, миль/час

Кнопки блока

Калибровка часов(Поскольку устройство не содержит батарею, необходимо откалибровать время после отключения питания)

Нажмите кнопку «М», чтобы войти в меню настройки, короткое нажатие «-» 13 раз, когда 13 отображается, короткое нажатие клавиши «М», короткое нажатие «+» для настройки часа, короткое нажатие «-» для регулировки минуты. После регулировки нажмите кнопку «М» в течение 5 секунд для сохранения и выхода.

Коды неисправностей двигателя:

После запуска соглашения о подключении нажмите и удерживайте кнопку «+» в течение 3 секунд, и экран HUD будет светильник и очистит код неисправности, И нажмите кнопку «+» снова в течение 3 секунд для выхода

Запуск сигнала тревоги

После того, как HUD отображается нормально, нажмите кнопку '-' в течение 3 секунд, чтобы выключить зуммер, и нажмите кнопку '-' снова в течение 3 секунд, чтобы включить зуммер

Автоматический запуск-стоп или гибрид

Нажмите и удерживайте кнопку «М» в течение 3 секунд, чтобы войти в настройки. В настройках пункта 11 выключите элемент напряжения и настройте значение параметра на 1, нажмите и удерживайте 'M' в течение 3 секунд, чтобы сохранить и выйти

Настройка сброса (два метода):

Метод 1: когда питание выключено, нажмите кнопку «М» и не отпустите его, подключите питание и отпустите «М» после того, как экран будет полностью горит, чтобы восстановить заводские настройки

Метод 2: удерживайте нажатой кнопку «М», чтобы ввести 14-й элемент элемента настройки, отрегулируйте значение параметра от 0 до 1 и нажмите и удерживайте кнопку «М», чтобы сохранить, И заводские настройки будут восстановлены

Введите режим настройки меню:

Пожалуйста, посмотрите отражающее изображение на лобовом стекле для работы при установке. Нажмите и удерживайте кнопку «М», чтобы войти в меню настройки (1-14). Меню отображается 1, короткое нажатие кнопки «+» для увеличения параметров меню, короткое нажатие кнопки «+» или «-» для настройки значения параметра, короткое нажатие кнопки M для возврата в меню, длинное нажатие кнопки M для сохранения и выхода.

Опция меню

Функция

Регулировка диапазона

Объяснение

Значения по умолчанию

Состояние настройки

Скорость

50-150

Отрегулируйте, когда скорость не верна. Например, прибор отображает 100 км/ч, устройство отображает 105 км/ч, а значение параметра отрегулировано до 102 через кнопку '-'

107

Расход топлива

50-150

Отрегулируйте значение параметра, когда есть разница между приборной панелью и HUD

100

Сигнализация об/мин

10-75

75 = 7500

Даст сигнал тревоги, когда RPM достигает до 7500, cna отрегулировать значение.

75

Оповещение о превышении скорости

0-250

Когда скорость транспортного средства достигает значения по умолчанию 150 км/ч, это будет сигналом

150

Сигнализация температуры воды

50-150

Будильник, когда температура воды выше, чем значение по умолчанию 120 градусов

120

Настройка сигнализации напряжения

0-15,0

Будильник, когда напряжение ниже, чем значение по умолчанию 10,0 вольт

10,0

Напоминание об усталости вождения

1,0-8,0

Напоминание после непрерывного вождения превышает значение по умолчанию 4,0 часов

4,0

Регулировка яркости

0-11

0 = Автоматическая регулировка, 1-11-Ручная регулировка

0

Блок скорости

0-1

1-L/H,

2-L/100 км

0

Блок температуры воды

0-1

0-Цельсия

1-Фаренгейт

0

Напряжение выключения

0-15,0

Для гибридных транспортных средств и автоматический старт-стоп транспортных средств, настроить ее таким образом, чтобы 1, и регулировки напряжения до 13,2 Вольт в тех случаях, когда она не может быть закрыт.

0

Время отключения

5-300

После выключения автомобиля он отключится после достижения установленного времени в течение 20 секунд

20

Калибровка времени

0:00-23:00

'+' Для регулировки часов

'-' Для регулировки минут

Настройка сброса

0-1

Отрегулируйте параметр на 1, и вертикально нажмите кнопку «М» на 5 секунд, чтобы сохранить, затем сброс закончен

0

Обратите внимание:

Пожалуйста, отключите HUD, когда вы не будете водить свой автомобиль более недели. Из-за оборудования OBD для большой мощности, ток в режиме ожидания составляет 20 мА, теоретически время использования обычного аккумулятора составляет 1 месяц, конечно, ситуация каждого автомобиля отличается, рекомендуется отсоединить устройство OBD, если ваш автомобиль не используется в течение длительного времени.

Устранение неисправностей OBD:

1. Экран без дисплея и без питания

Пожалуйста, выполните эти операции: ①проверьте, достаточно ли кабель OBD достаточно туго, потяните кабель OBD вниз несколько раз ②попробуйте другой автомобиль для проверки ③пожалуйста, Поддерживайте интерфейс OBD, если он поврежден.

2. При включении питания HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд вождения.

HUD только что доступен для автомобилей с OBD2 и EU-OBD соглашения (Европейский: производится после 2003 года, другие регионы: после 2007 года)

HUD продукты не поддерживают JOBD и OBDI, если ваш автомобиль является этим соглашением, пожалуйста, переключитесь на систему GPS.

3. Неправильная операция приводит к сбоям

Если ваш автомобиль оснащен другими OBD устройствами (датчик парковки, система мониторинга давления в шинах, автомобильный доводчик окна, ELM27)

Если ваш автомобиль был изменен (навигация Центрального управления, электронный контроллер дроссельной заслонки, круиз скорости, обновление компьютерной системы, запуск одним нажатием, вход без ключа, удаленный запуск) вызовет аварию, отключите другие устройства OBD или Переключитесь на систему GPS для отображения (кнопка системы выталкивается на выкл)

4. Неточная скорость

Проверьте правильность устройства, км/ч (блок скорости в меню 9)

Регулировка скорости транспортного средства. См. Настройки меню 1

5. Неточный расход топлива

Нажмите кнопку «М», чтобы войти в меню настройки, короткое нажатие «-» 13 раз, когда 13 отображается, короткое нажатие клавиши «М», короткое нажатие «+» для настройки часа, короткое нажатие «-» для регулировки минуты. После регулировки нажмите кнопку «М» в течение 5 секунд для сохранения и выхода.

7. Автоматический запуск и остановка и гибридные транспортные средства, HUD выключены после торможения

8.. HUD не может автоматически выключить питание (об/мин или скорость не на 0)

9.HUD автоматически перезагружается

Причина в том, что напряжение автомобиля выше, чем напряжение отключения.

Нажмите и удерживайте кнопку «M», чтобы войти в настройки меню. Короткое нажатие кнопки «М» и изменение опции меню на 11, короткое нажатие «+», чтобы изменить значение на 13,6 В или 13,8 В. Нажмите и удерживайте кнопку «М» для сохранения и выхода.
