C1FD TMC2100 V1.3 TMC2130 TMC2208 шаговый двигатель бесшумный драйвер StepStick Бесшумная Отличная защита стабильности для деталей 3D-принтера
OOTDTY

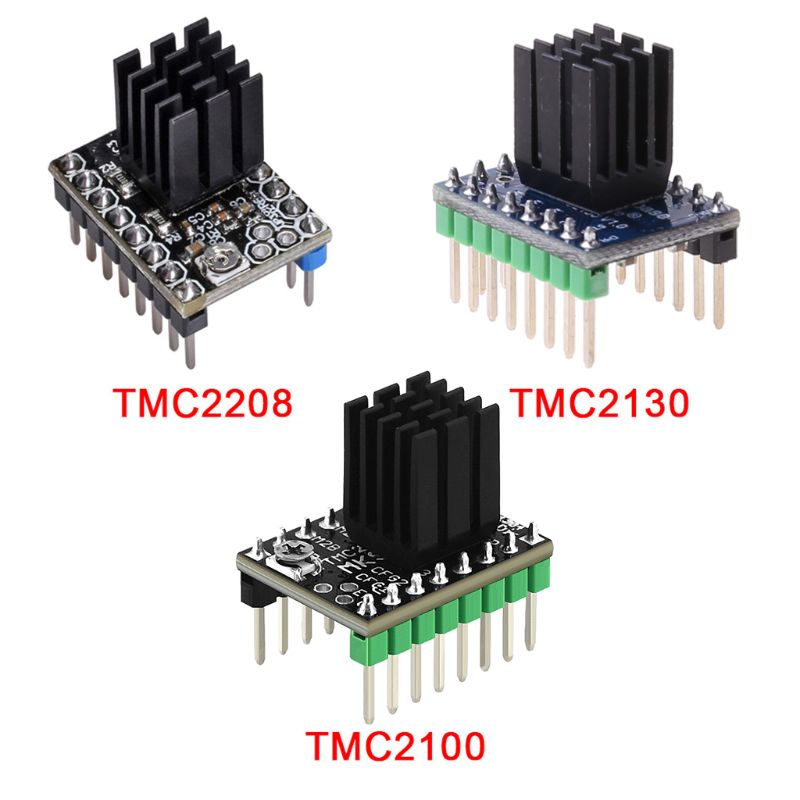

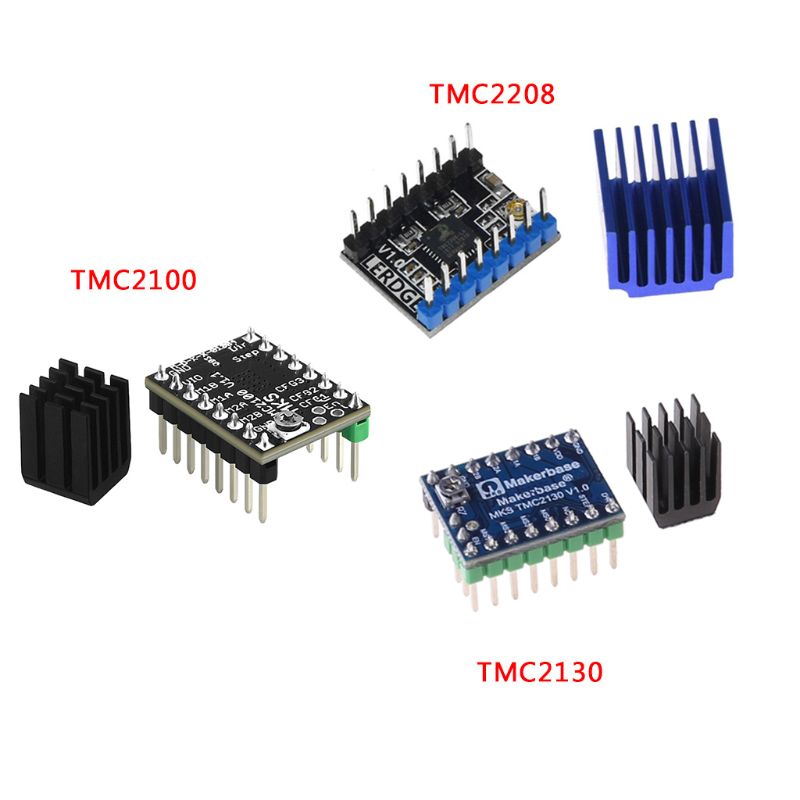

TMC2100 TMC2130 TMC2208 шаговый двигатель бесшумный драйвер StepStick Бесшумная защита

Описание характеристики:

TMC2100 V1.3:
1. Высокое качество и очень тихий. TMC2100 модуль принимает немецкие импортные чипы. С другой стороны, цена намного выше, чем у других шаговых драйверов. Но это все еще очень хороший выбор для тех пользователей, у которых есть высокие требования к принтеру.
2. Рабочая температура высокая. Без вентилятора рабочая температура составляет около 70 градусов в 0,5а и более 150 градусов в 1А, что может привести к потере шага. Рекомендуется сделать хорошую работу по охлаждению, лучший рабочий ток-0.5A. Алгоритм и настройка TMC 2100 модуль управляющего тока ------ и примечания! 1. Алгоритм тока привода: i = vref * 1,9/2,5, ВЕРФ по умолчанию составляет около 0,65 в, поэтому ток по умолчанию составляет 0,5a, а максимальный ток-1 А. 2. Verf измеряет напряжение Gnd и середины потенциометра.
3. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко сжечь привод.
4. Пожалуйста, подключите источник питания при измерении напряжения, не подключайте только питание USB.
5. Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно! Использование модуля привода TMC2100 1. При использовании в Ramps1.4 или MKS Gen, или Lerdge touch screen материнская плата, пожалуйста, снимите 3 перемычки под розеткой. 2. Пожалуйста, обратите внимание на направление. 3. Чип TMC класса fever легко, поэтому, пожалуйста, необходимо прикрепить радиатор, радиатор непосредственно прикреплен к PCB. 4. Направление двигателя противоположно направлению A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить на 4988. И если вы используете материнская плата Lerdge, пожалуйста, установите направление непосредственно на странице настройки направления двигателя.

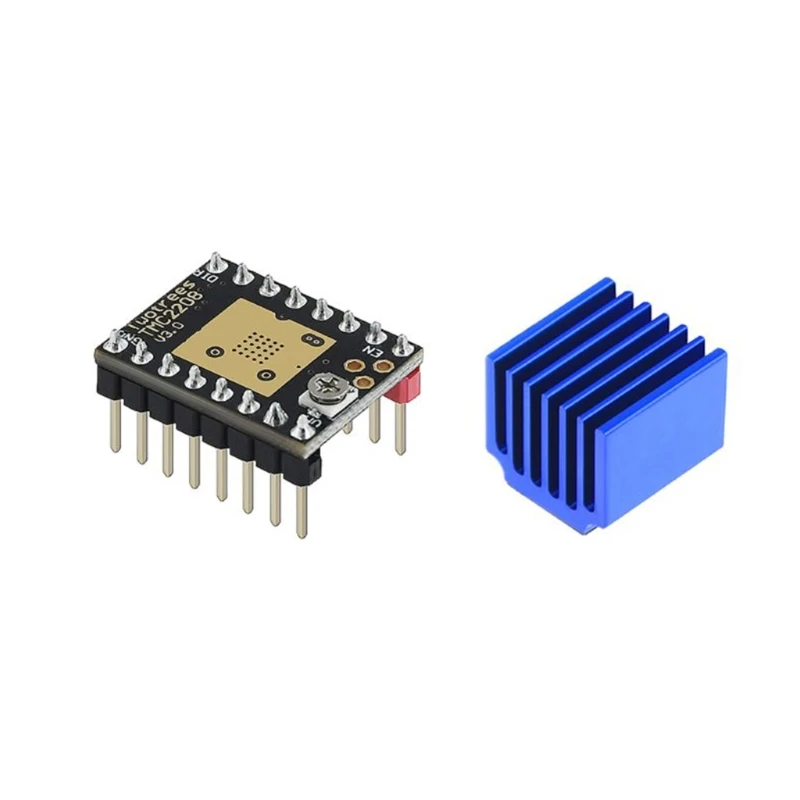

TMC2208 V1.2:
TMC2208 одноосевой чип привода шагового двигателя, силовая трубка Встроенный ток привода 1.4A пиковый ток 2A, диапазон напряжения 4,75 в-36 в, 256 подделок; С запатентованной технологией электронной таблицы? Высокая частота чоппера, dcStep ?, stallGuard2? Технология обнаружения стойла, CoolStep? Технология динамической регулировки тока, может сэкономить 70% энергии, технология StealthChop mute
Гибкий блок интерполяции микроплиера, компонент может обеспечить разрешение до 256 микрошагов/шагов, даже в пульсе ограниченная система все еще может быть идеальной для достижения синусоидального контроля; как stealthChop тонкая музыкальная технология широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующей 3d-принтерной электроникой, устраняя необходимость в дорогостоящей переработке. Оба компонента имеют Импульсный/направленный вход, могут быть полностью независимыми. Конфигурация осуществляется с помощью цифрового ввода.

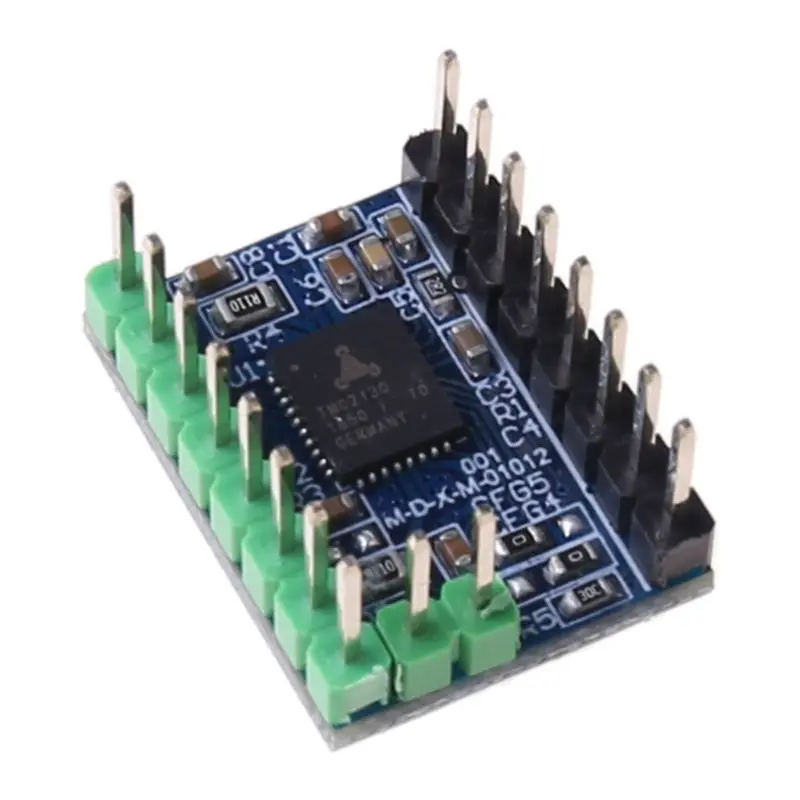

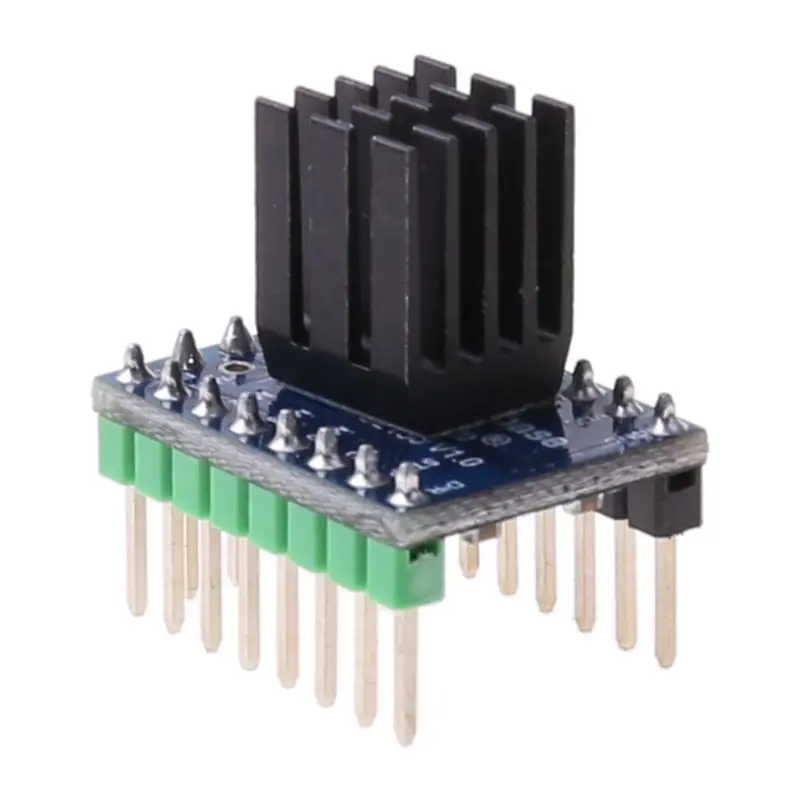

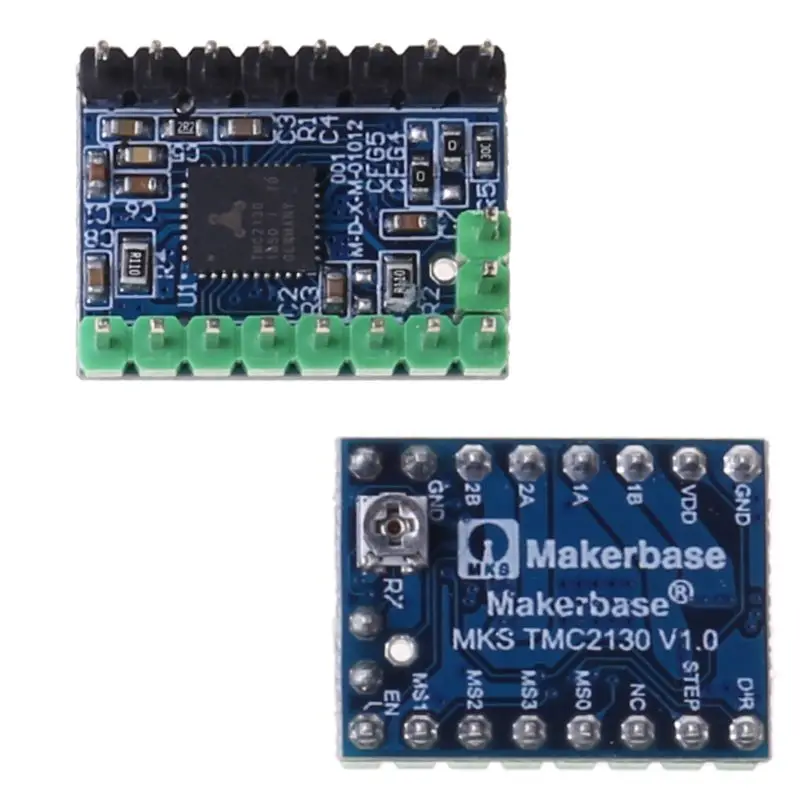

TMC2130 V1.0
Драйвер capabitlity up tp 1.2A(RMS) непрерывный ток катушки
Шаг/dir интерфейс с до 256 micristeps
Интерфейс SPI или контакты CFG для конфигурации
Двигатель напряжение: 5,5-45V
Напряжение: 3,3-5V
Stealthchop-для достаточно эффективной работы и плавного движения
SpreadCycle-высокодинамический измельчитель управления двигателем
CoolStep-contrril для экономии энергии
StallGuard-Бессенсорное Обнаружение нагрузки двигателя
DcStep-нагрузочный зависимый контроль скорости

Посылка включает в себя: (без розничной упаковки посылка)
1 шаговый двигатель бесшумный драйвер StepStick
1 х радиатор шагового водителя (случайный цвет)
