С корпусом высокоэффективный автомобиль 12 А и судовой промышленный контроллер

С корпусом высокоэффективный автомобиль 12 А и судовой промышленный контроллер

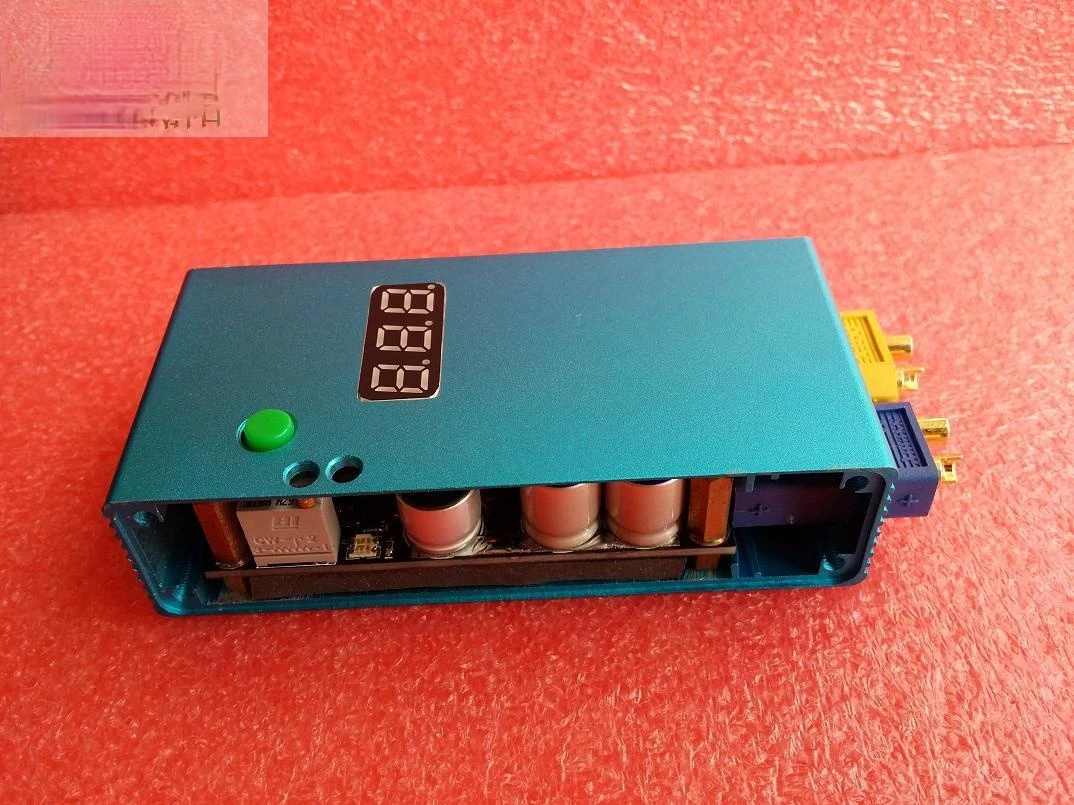

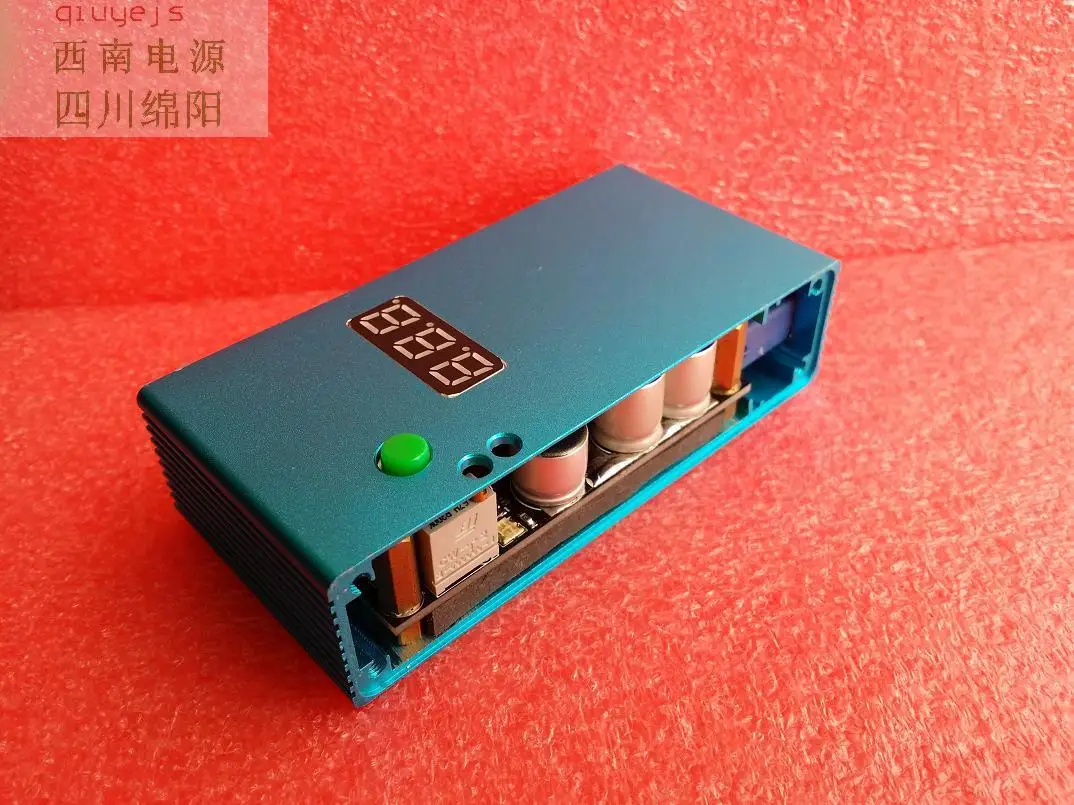

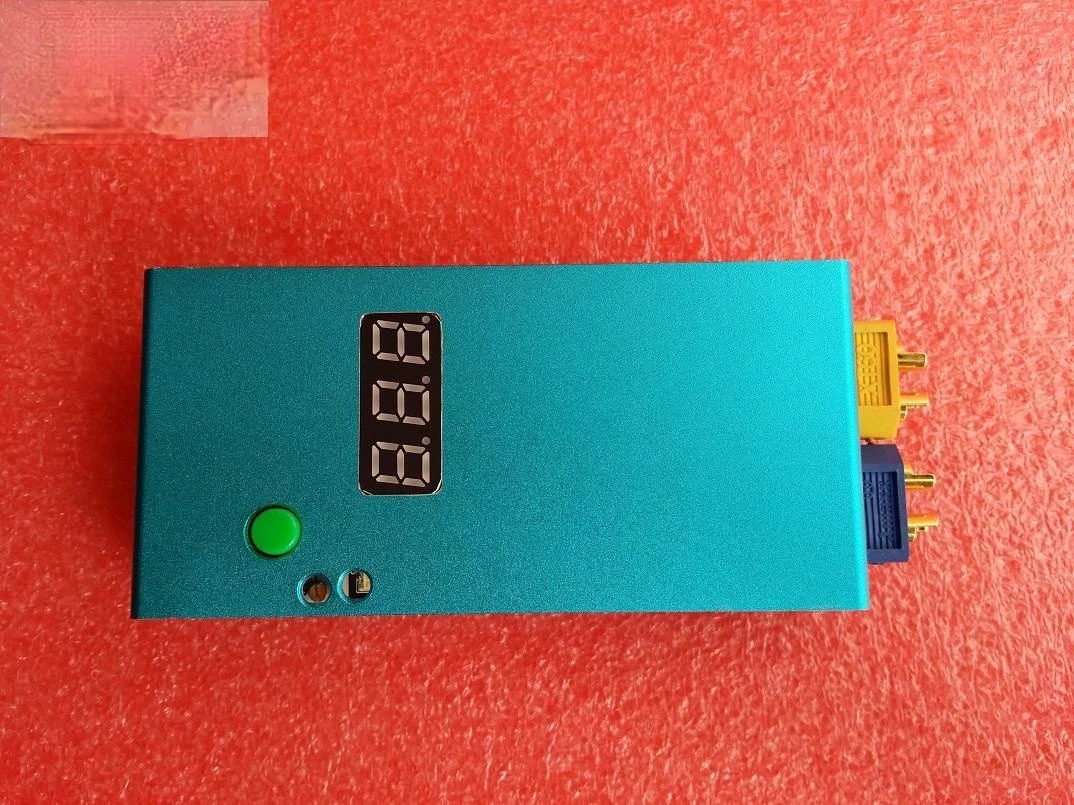

С корпусом, 12 выходами, транспортным судовым промышленным контролем, ltc3780модуль подъема давления, избегайте нестабильности напряжения, вызывают аномальную работу оборудования. 6-32VWide вход. Высокая эффективность.С дисплеем выходного напряжения.Позолоченное гнездо высокого тока.

Специальные Примечания:Это продукт с оболочкой, вы можете использовать его немедленно, когда вы подключаете его, высокая конфигурация, цена более дорогая.

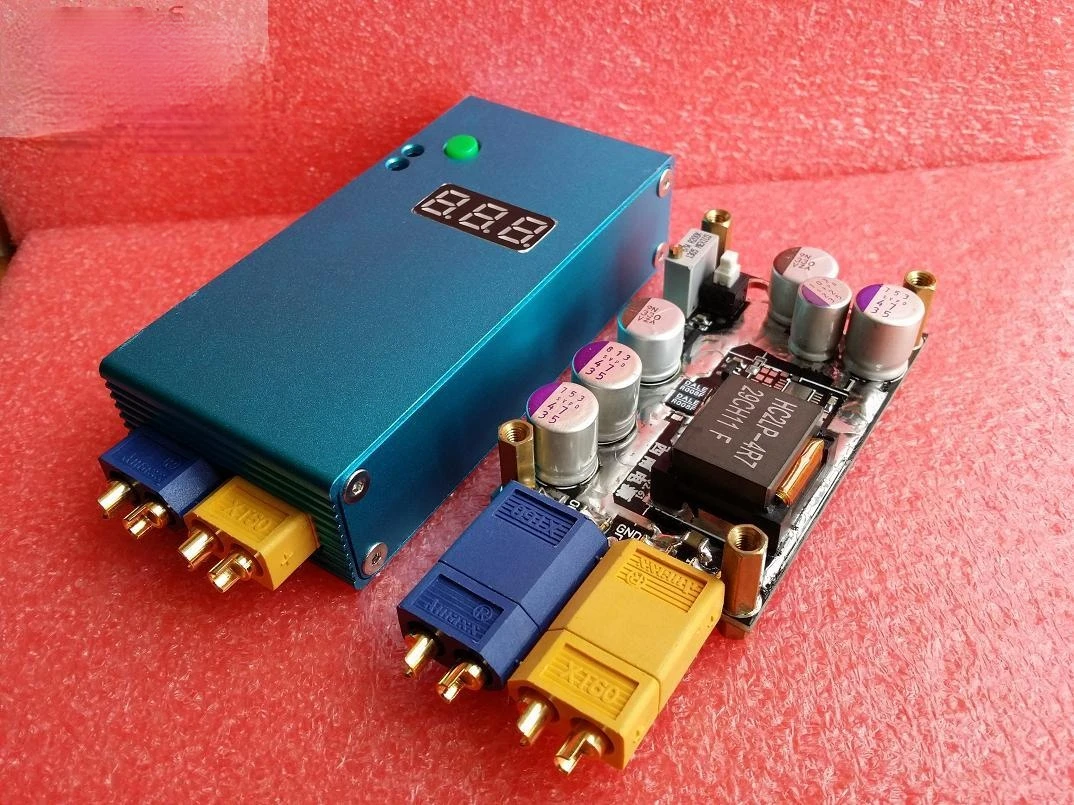

Вот ранние разработки, оставайтесь здесь для справки.

Для улучшения производительности источника питания, Текущая конфигурация источника питания is3A большой твердотельный конденсатор, 3Low importESRHigh емкость, AdditionalC3225Large объем керамической емкости 4one, настоящим заявлено, что!

Применение высокой мощности, пожалуйста, обратите особое внимание на тепловыделение платы!

Высокая мощность конфигурирования mossly повышает производительность, стандартное импортированное железо кремний алюминий Магнитный ring77310 + первый посеребренный провод Индуктор для повышения эффективности и уменьшения нагрева, не имитировать и использовать в коммерческих целях.

11A LTC3780Pressure подъема модуль постоянного тока-DCPower питания входное напряжение 6V-28V высоким efficiency98 % 。 соответствующие тесты для того, чтобы дополнить 。

Один индекс производительности:

1. Диапазон входного напряжения: 5v---28в (из-за выбора сопротивления давлению трубки составляет only30V, пиковое значение входной мощности не превышает 30В!);

2. Выход Диапазон напряжения: 0,8 ---- 30V (из-за точность отклонение измеренных значений, потенциометр, самому высокому напряжению будет at28-31Vbetween);

3. Диапазон выходного тока: 0 ----- 11A(14ALeft и правый старт по току защиты! Долгое время работы, пожалуйста, уменьшите to8afollaw, лихорадка в это время мала. Когда входной или выходной ток больше than5ATime, пожалуйста, используйте it1.5mm2вышеуказанные медные провода непосредственно подключены к входу и выходу, вместо использования быстрых терминалов. Чтобы уменьшить потерю соединения.);

4. Выходная мощность: 140Wmax(as15V * 9A = 140W, больше than8AOr, когда он установлен и используется в закрытом высокотемпературном небольшом пространстве, должен подарить и дополнительный радиатор, в противном случае, есть риск пожара;)

5. Эффективность: highest98 %(stay24Vinput, 13В 8AIn чехол из output96.5 %;stay20.924Vinput, 14,945 V 8.07AIn чехол из output97.2 %);

6. С мягким выключателем, током only20uA;

7. Низкий режим ожидания Мощность, Мощность без output0.2 --- подача заявки на 1,5 Вт (24 впотребляемая, 12VIn чехол выходное напряжение, 0,7 Вт);

8. Крошечная печатная плата: 65 мм * 39,5 мм (толщина пластины 1,6 мм);

Две функции защиты:

1. Защита от короткого замыкания;

2. Поверните выходной ток;

3. Во время выключения, выход и вход отключены;

4. Функция мягкого пуска;

5. Защита от перенапряжения;

Конфигурация трех роскошных компонентов:

1. Мощность на входе Murata ortdklowesrбольшой объем керамический конденсатор, x7rтемпературное сопротивление-55-+ 125 градусов;

2. Выходная мощность Murata ortdklowesrбольшой объем керамический конденсатор, x7rтермостойкость-55-+ 125 градусов;

3.Sanyo полимерный электролиз ---- термостойкость-55-+ 125 градусов (каждый in105The пульсационный ток до 2.3aor3.6a);

4. Железо кремний алюминий магнитное кольцо, под высоким током, меньше лихорадки;

5. Precise3296 регулирование напряжения потенциометра;

6. Оснащен мягким выключением, самоблокирующимся ключом, удобным выключением;

7. Все сопротивление составляет 1% точности, другие небольшие конденсаторы также muratax7rтехнические характеристики;

8. Вход, все выходы used300V 16APlug в терминале, легко установить.

Четыре приложения:

1. Мощное Обычное Оборудование, ноутбук, маленькое производство, PSPetc.;

2. Установите напряжение для зарядки аккумулятора (задний конец подключен к приложению батареи, подключите его к источнику питания outputSS34,SS56,MBRB1545, mbrb2515чтобы предотвратить обратную разрядку);

3. Внешний источник питания byMAX1879The обеспечивается зарядной платой;

4. Регулировка питания электрического оборудования, используемого в автомобильном и DC источнике питания (бортовой компьютер, автомобильное радио, аудио автомобиля, высокая мощность автомобильных ламп и т. Д., широкий диапазон напряжения, высокий выходной ток, малое оборудование);

5. Может использоваться в качестве оборудования для регулировки мощности солнечных панелей (до 98%);

6. Может использоваться как оборудование для регулировки мощности малой ветровой турбины постоянного тока (до 98%);

7. Промышленный блок питания, высокое напряжение для тестирования, высокое напряжение питания;

8. Другие виды применения ------;

Пять фактических результатов тестирования:

1. Состояние Пульсации выходного конца платы:Output15.3V 9,126 ATime;

2. Испытание на нагрев платы: output15.6V * 12A = 187 Вт (комнатный температурный режим 26 °C);
