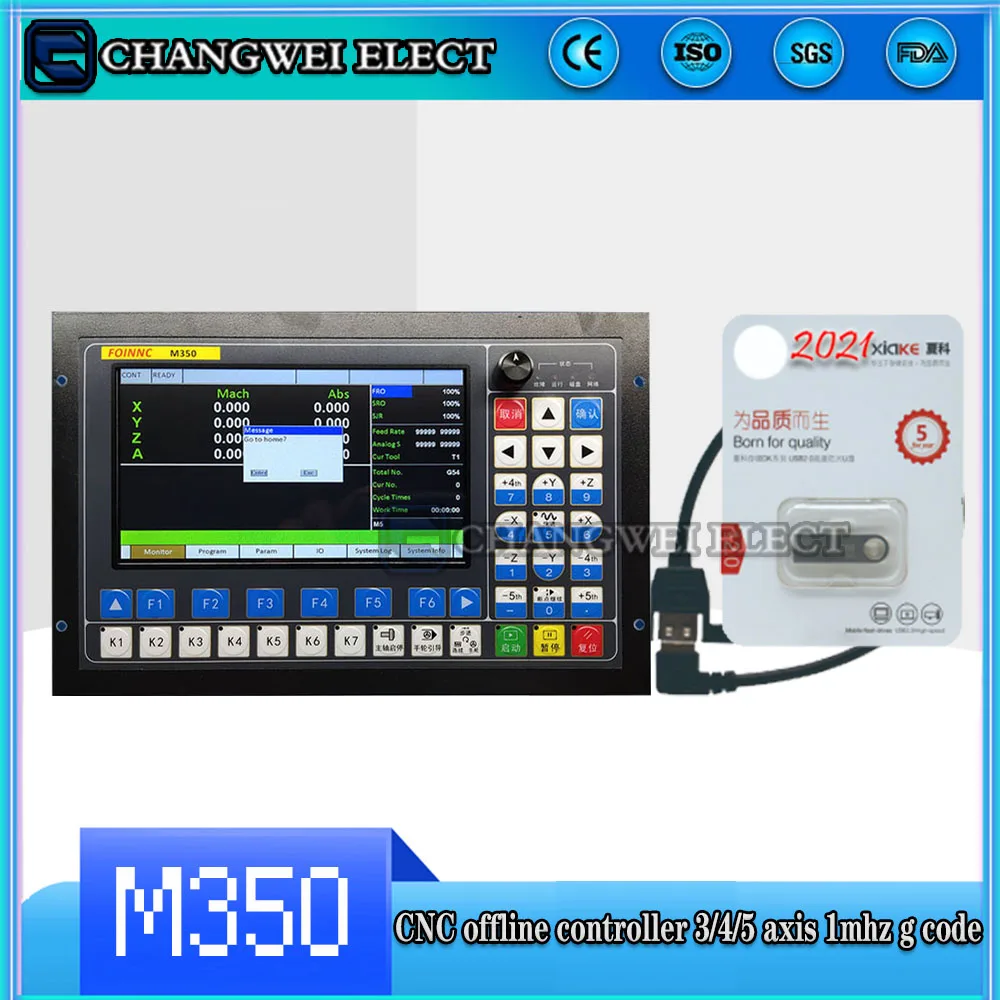

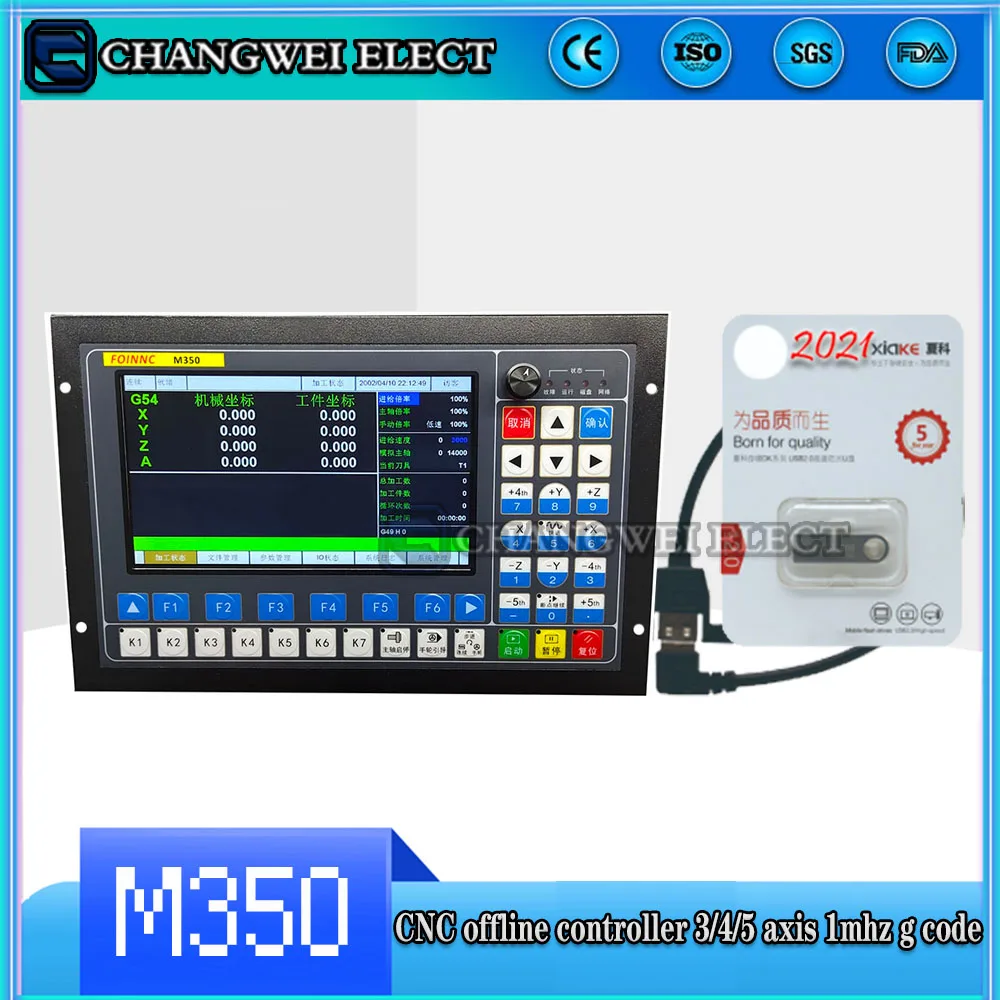

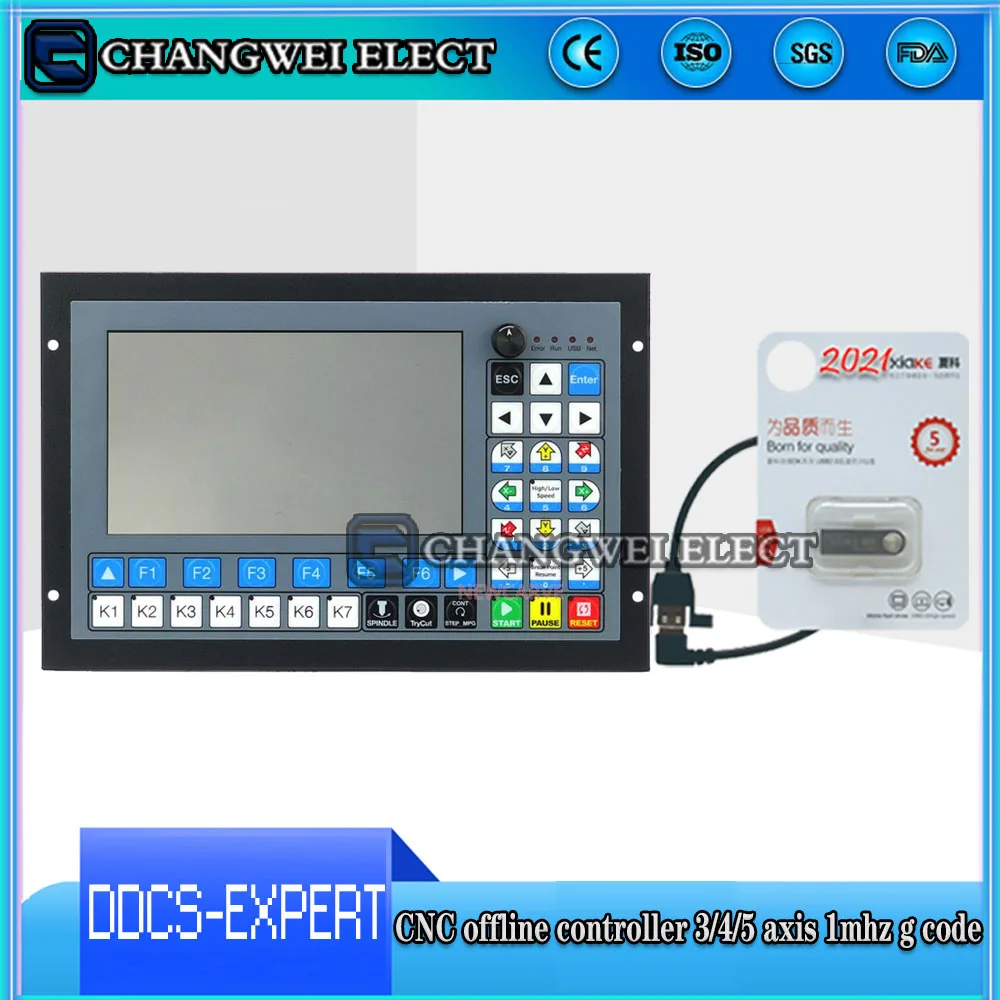

Автономный контроллер DDCS-EXPERT 3/4/5 оси 1Mkhz поддержка шагового/двойного y-оси/ATC Замена DDCSV3.1 M350 NEWCARVE

Введение:

Система DDCS-EXPERT является профессиональным 3-5 оси motion контроллер на основе Платформа со встроенной. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Он поддерживает многофункциональный, прямой журнал инструментов, Круглый дисковый накопитель, функция журнала инструментов. Интерфейс и структура используют основной метод на рынке, с простой работой, легко научиться и понять, и удобная установка. В системе используется усовершенствованный алгоритм адаптивного контроля скорости вперед, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Удовлетворить потребности различных гравировальных машин, гравировальных и фрезерных машин, резки

Особенности

* Макс. 5 осей; 2-4 оси линейной интерполяции, любые 2 оси круговой интерполяции;

* 7 дюймовый полноцветный светодиодный дисплей экран, разрешение экрана: 1024*600,40 работа клавиш

* 24 фотоэлектрических изолированных цифровых входа, 21 фотоэлектрический изолированный цифровой выход

* Аналоговое управление шпинделя 0-10 в управление шпинделя, поддержка PWM выход

* Тип журнала: многофункциональный, прямой инструментальный журнал и дисковый журнал

* Режим зонда: Поддержка автоматического зонда и ручного зонда

* Датчик фиксированного положения датчика инструмента, датчик плавающего инструмента, первый зонд/второй зонд;

* Методы компенсации люфта: Компенсация зазора направления, компенсация зазора радиуса, компенсация длины;

* Алгоритм интерполяции: S Тип, круговой жесткий алгоритм, круговой мягкий алгоритм;

* Язык: китайский, английский;

* Программная Сигнализация: ошибка программы, ошибка работы, ошибка при переходе, ошибка драйвера и т. д.

* Сеть: Поддержка обмена файлами и онлайн-обработки удаленных файлов

* Дифференциальный выход для импульсного и направленного сигнала, Макс. Интерполяция импульсной выходной частоты 1 МГц

* Режим управления шпинделем, Mul-speed (4 линии 16 видов скорости), серво шпиндель

* Совместимость со стандартным g-кодом, поддержка популярного программного обеспечения CAD/CAM, такого как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее.

* Система управления может просмотреть путь обработки перед обработкой, и это делает систему более устойчивой, работающей гладкой и точной

* Поддерживает высокоскоростную обработку в непрерывном сегменте полилиний, система может автоматически выбирать наиболее эффективный алгоритм из разных типов алгоритмов сегментов полилинии;

* Поддержка файлов неограниченного размера для обработки

* Поддержка точки останова, восстановление «Power Cut», попробуйте вырезать, начните с ближайшей точки, начните с определенной линии

* Поддержка функции блокировки времени;

* Поддержка 4 видов прав на операции: посетитель, оператор, admin, super admin

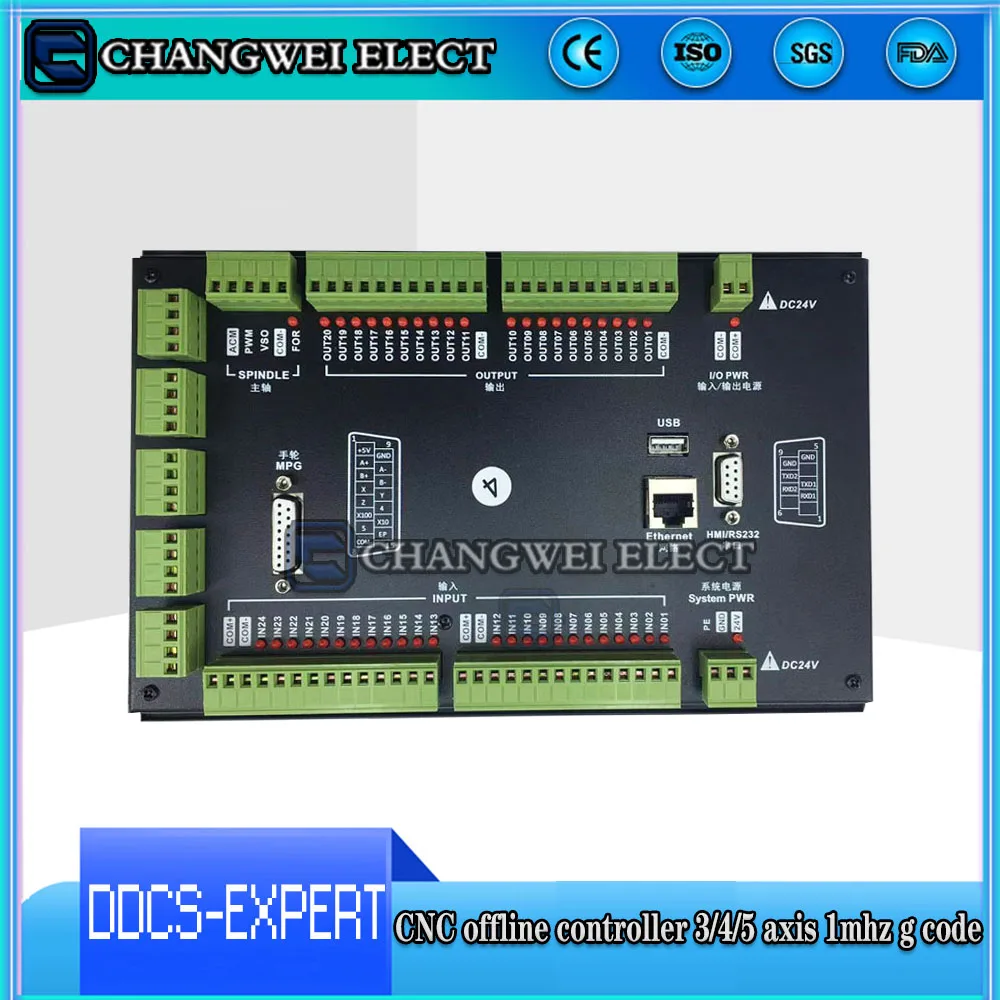

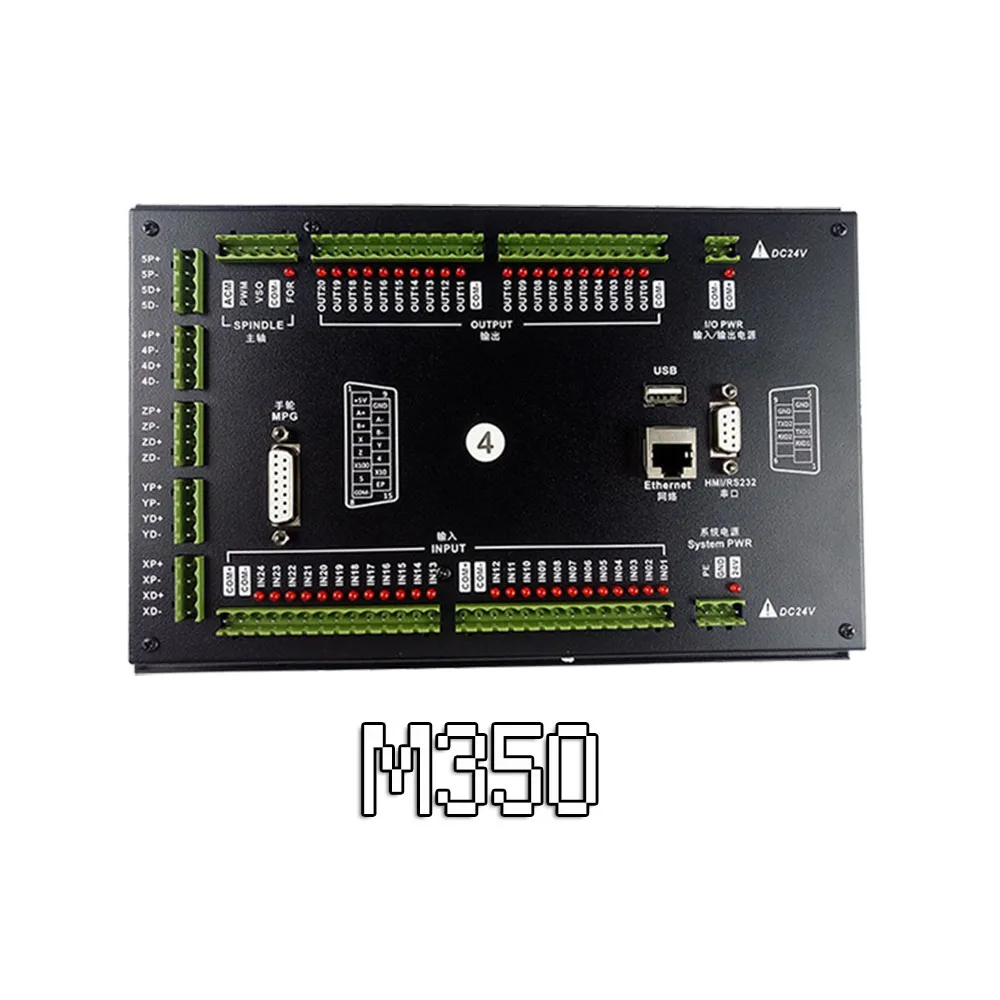

DDCS-EXPERT требуется два источника питания, основной источник питания используется для системы контроллера, а источник питания порта IO используется для ввода-вывода и MPG-порта. Оба источника питания 24VDC и ток 3A. Входной порт питания, отмеченный 24 В и GND является основным входным портом питания; В IO входном порту s, COM + и COM-это входной/выходной порт s и входной порт s MPG. Пожалуйста, помните, что контроллер может работать нормально, только если два источника питания правильно подключены. Многие новые пользователи поставляют питание только в систему, а затем есть ограниченные переключатели, реле, MPG и шпиндель не работают вообще, затем проверьте, все ли еще обеспечивает питание порта IO. Источник питания IO обеспечивает питание всех портов IO, включая ограниченные переключатели, реле, MPG, Etop и все другие входные и выходные порты, без него, шпиндель, MPG, порты ввода и вывода не будут работать. Во избежание электрического шума настоятельно рекомендуется использовать два отдельных источника питания 24 В. Во избежание высокочастотного электрического шума от кабеля питания настоятельно рекомендуется установить фильтр шума на конце входного источника питания переключения

Введение в проводку инвертора:

В аналоговом шпинделе выходной терминал управления скоростью может выводить 0-10 В. Его можно отрегулировать, отправив напряжение от 0 до 10 в VFD, скорость вращения шпинделя двигателя шпинделя. Используйте VFD (привод с переменной частотой) для управления скоростью шпинделя, нужно только начать/остановить сигнал и сигнал 0-10 В для управления частотой. Метод подключения для порта такой же, как у обычного выходного порта. Для используется для прямого выхода шпинделя или запуска/остановки; Аналоговая схема изолирована от выходной мощности, не короткого замыкания ACM и COM- (DCM); Если вы Нужны только команды запуска и остановки шпинделя, вам нужно только подключить выходной порт для структуры контроллера с входным портом запуска Инвертор

Проводка привода:

Шаг/Сервоуправление выход, мы используем дифференциальный импульсный и направленный Метод вывода
