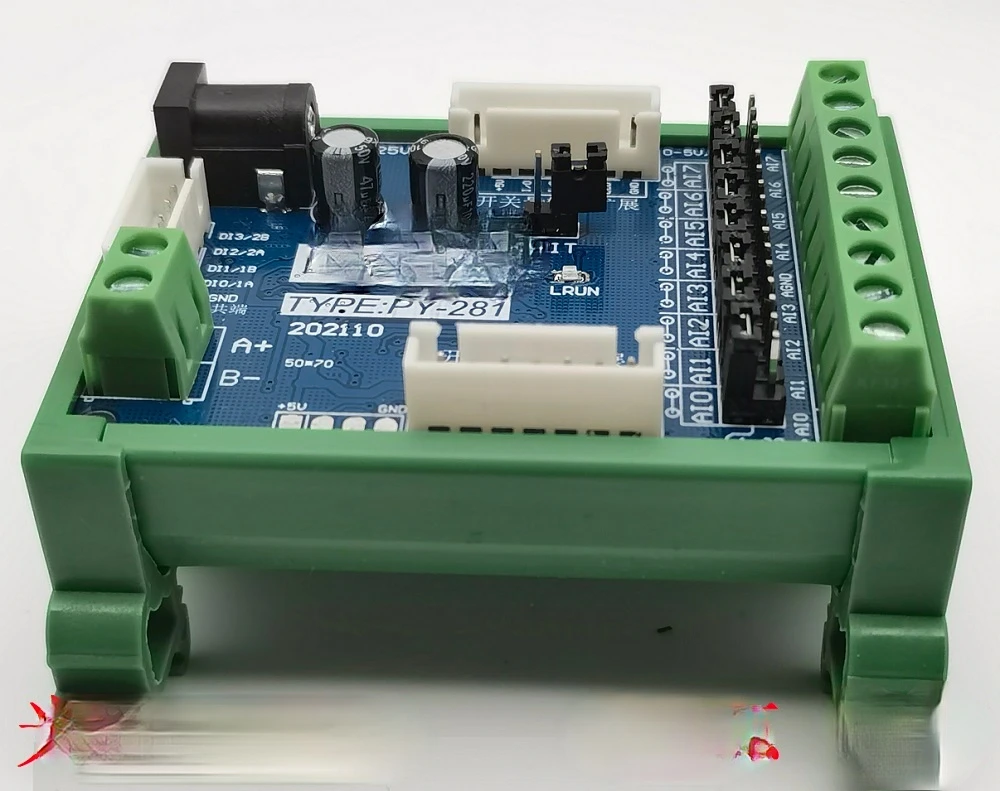

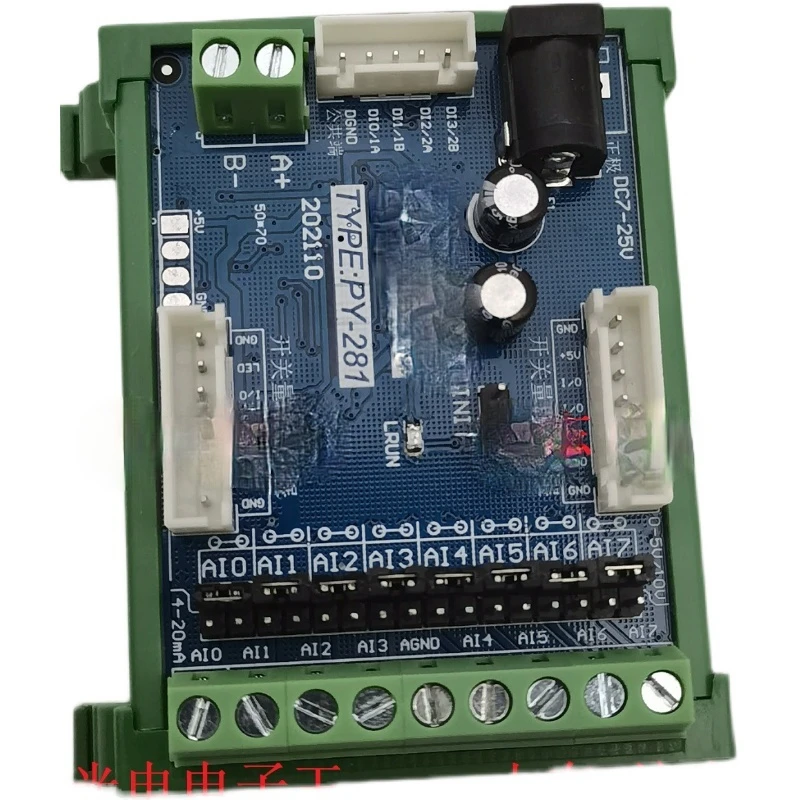

По умолчанию критерий amodbus-RTUagreement :Baud rate9600bps «n,8,1»; Выход вы можете выбрать S232/RS485/TTLSerial port standardModbus-RTU регистрация в протокол связи относится к 16 позициям (а именно 2 байта), И высоко спереди. Модульное преимущество 1. 8 аналоговых входов вы можете choose0-5V/0-10 В/4-20 мА 2. Дополнительные режимы вывода. Количество дочек, yes8Roadboards и 3road board. 3. Плата для дочерей может быть расширена, максимальная плата для дочерей 60block 480Channel input, 4. Выходная дочка может быть расширена, максимальная плата для дочки 60 блоков 480 выходов каналов, 5. Дополнительный тип выхода, такой как реле, транзистор 7. Поддержка индивидуального выхода дочки. Например, выходное напряжение, электрический ток, размер платы./command01H считывание адреса состояния выходной катушки from0000 reach 00NNEffective (0xtype (0 область) регистр)/command02H чтение адреса входного статуса from0000 reach 00NNEffective (1xtype (1 область) регистр) /Command03H чтение храните регистр данных Адрес from0000 reach 000F эффективный (4X Тип (4 области) регистр)/command03H поддержка адресата 00при запросе вы можете только прочитать его address0000-000F (4X Тип (4 области) регистр)/command04H чтение данных регистра вы можете читать только address0000-0007 (3X Тип (3 области) регистр)/command05H запись выходного адреса состояния катушки from0000 reach 00NNEffective (0Xtype(0 область) регистрация)/command06H адрес записи from0004 reach 000DEffective (4X Тип (4 области) регистр)/command0FH запись нескольких выходных катушек состояние адрес from0000 reach 00NNEffective (0Xtype(0 область) регистр)/command10H запись исходное значение счетного значения адрес from0004 reach 000FEffective (3xtype (3 области) регистр)

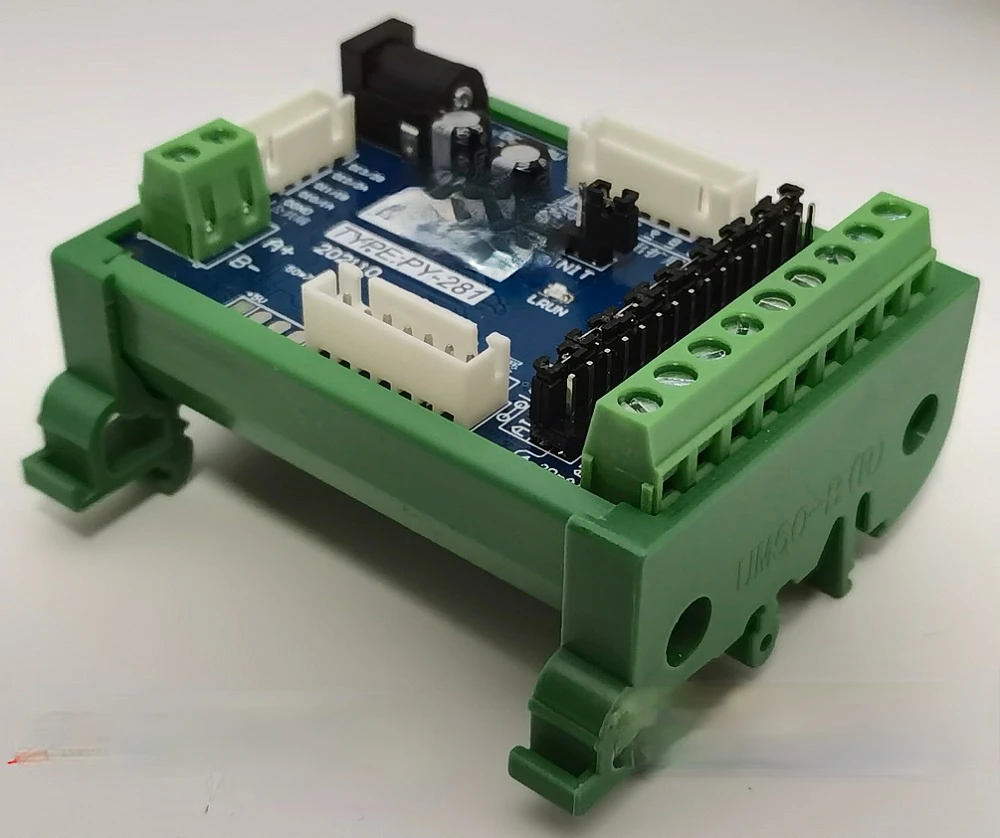

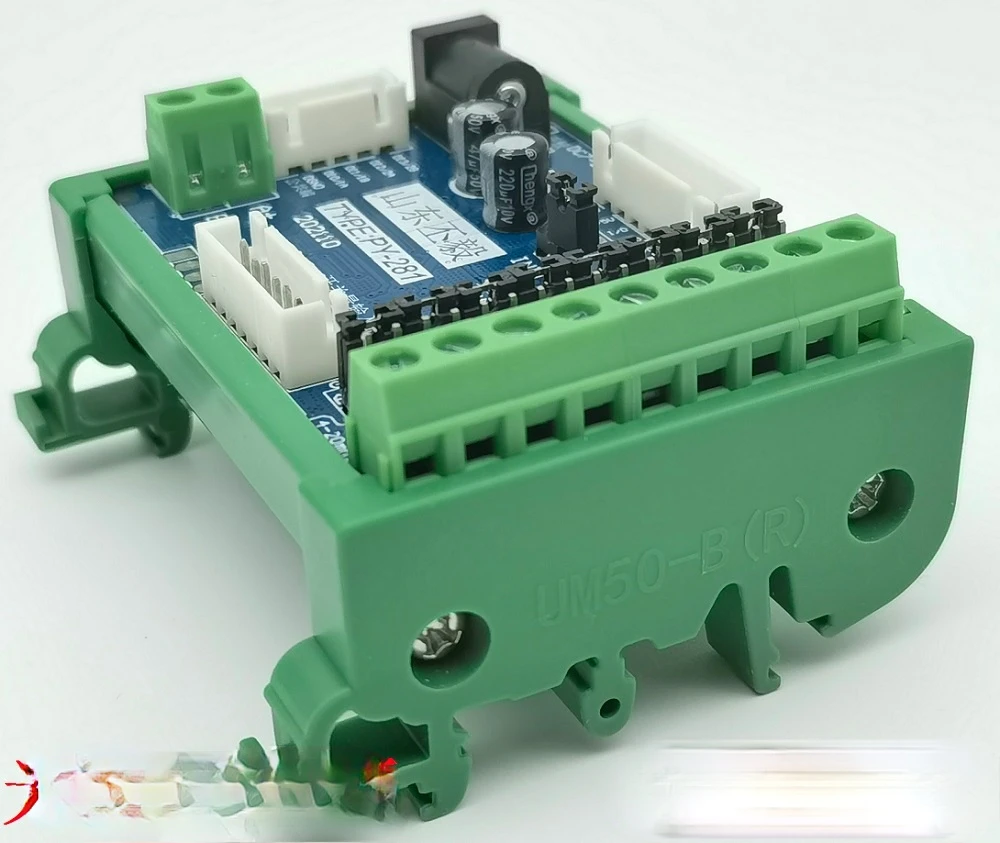

8 аналоговый вход может быть расширен в то же время 8 * NCircuit switch вход и output8 * NCircuit switch выход один, основные параметры модуля: 1, источник питания: DC7 ~ 25 в, широкий Мощность вход; 2 Мощность отходы по уровню поверхности:<1 Вт; 3 、 интерфейс связи: 1road,standardRS485through 4 、 скорость передачи данных по умолчанию to9600bps, формат данных по умолчанию «n,8,1»; регулируемая скорость передачи данных (1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps) 5, 8 * вход переключателя цепи:; Входной уровень is0 ~ 30 В; 6. Может быть активным или пассивным null контактным входом; DI0-DI(8 * N-1) логический уровень 0:0 ~ + 0.6VOr короткого замыкания, логический уровень 1:+ 2,2 V ~ + 30VOr открытая схема. DI0-DI3: имеет функцию подсчета. Нет ничего DI4-DI7 входном порте DO00-DO(8 * N-1) выход переключателя, выберите расширитель 8 Блок выходная плата дочери 7. Зеленый индикатор работы и индикатор связи. Красный светильник с индикацией работы 8. Размеры: основная доска 57 мм * 44 мм Верхняя доска 95 мм * 44 (выбор доски для впрыска семян) Utype35mmDIN-Rail крепления,

Два, вход, выходной статус объяснит 1, вход portDI000-di479соответствующий адрес состояния is0000 - 001DF, байт гексадецима, самый высокий isBIT7, в turnBIT6, BIT5, BIT4, BIT3 бит2, бит1, Бит0. address0000H DI00 address0001H DI01 address0002H DI02

Address0062H DI98 address0063H DI99

Address0076H DI118 address0077H DI119 address01DEH DI478 address01DFH DI479 2. Output portDO00 - DO63The соответствующий адрес состояния is0000 - 003F, байт гексадецимального, самый высокий isBIT7, bitn6 бит2, бит1, Бит0. address00H DO00 address01H DO01 address02H DO02 address03H DO03 address04H DO04 address05H DO05

Address3CH DO60 address3DH DO61 address3EH DO62 address3FH DO63 3. Статус входного сигнала считывания сигнала получает текущее состояние набора входных сигналов (вкл/выкл) это может быть только входной функциональный Код 02(0x02): чтение 1 цепи или несколько входных сигналов statusDI основной: адрес (0), код функции (1), исходное положение (2 、 3), количество переключателей чтения (4, 5), CRC код (6, 7): адрес (0), функция Код (1), длина данных (2), данные о состоянии (3-3 + длина данных), CRCcode(4 + длина данных, 5 + длина данных) TX:01 02 00 00 08 79 CC RX:01 02 02 FF B8 08 отправить TX:01 02 00 00 00 08 79 CC 01 адрес модуля 02 код инструкции 00 00 00 исходный адрес 00 08Is количество значений переключения 79 CC yesCRCCheck цифра

Возврат RX:01 02 01 FF E1 C8 01 адрес модуля 02 код инструкции 01 количество байт FF 8 дорожный переключатель входной статус E1 C8 CRCCheck цифра 4 、 статус выхода переключателя чтения статус выхода считывания Получает Текущее состояние группы выходов переключателя (вкл/выкл) Это может быть только код выходной функции 01(0x01): чтение 1 цепи или несколько входных сигналов statusDO: адрес (0), код функции (1), исходное положение (2 、 3), количество переключателей чтения (4, 5), код CRC (6, 7): адрес (0), код функции (1), длина данных (2), данные о состоянии (3-3 + длина данных), CRCcode(4 + длина данных, 5 + длина данных) TX:01 01 00 00 00 00 08 3D CC RX:01 01 02 FF B8 08 отправка TX:01 01 01 FF 11 C8 01 адрес модуля 01 код инструкции 00 00 исходный адрес 00 08Is количество значений переключения 79 CC yesCRCCheck цифра

Возврат RX:01 01 01 FF 11 C8 01 адрес модуля 01 код инструкции 01 количество байт FF 8 дорожный переключатель входной статус 11 C8 CRCCheck цифра
