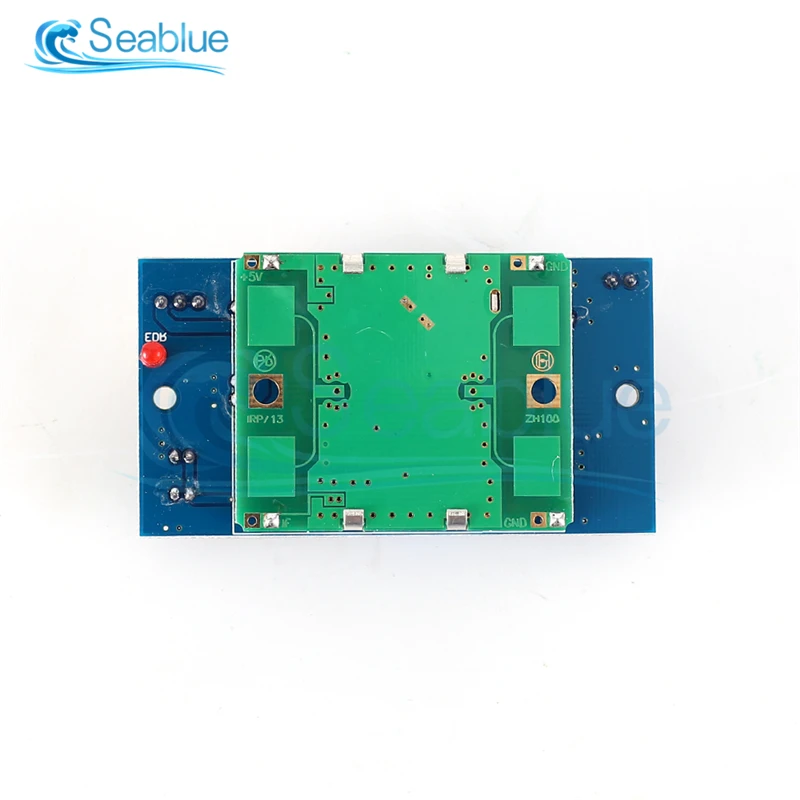

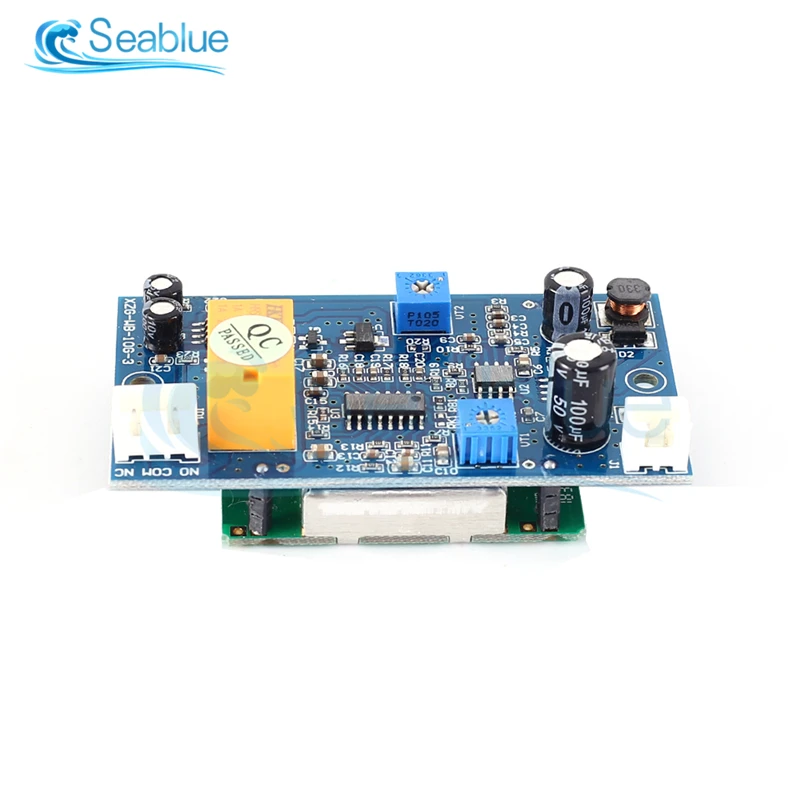

10 GHz Microwave Radar Sensor Module Delay Time Sensing Distance Switch Controller 8V-25V DC 12V 24V 30mA 0.2-12m Adjustable |

10 GHz Microwave Radar Sensor Module Delay Time Sensing Distance Switch Controller 8V-25V DC 12V 24V 30mA 0.2-12m Adjustable |

Functional features:

1. Non contact detection; moving target detection

2. The transmission frequency of the module is 10.525ghz, which can be widely used in commercial, industrial automatic control and other fields

3. Different frequency range standards can be provided: - UK, - F. advanced low power PHEMT oscillator

4. Independent transmit and receive path, maximum gain, single channel operation

5. High sensitivity, high flexibility, low cost, the maximum action distance is 20 meters

6. It is not affected by temperature, humidity, noise, airflow, dust, light, etc., and is suitable for harsh environment;

7. Strong resistance to radio frequency interference, stable performance, fast response and high sensitivity

8. The output power is only 5MW, which is not harmful to human body;

9. The long-distance detection range can reach 20 meters (the default is 0.2-10 meters continuously adjustable).

10. Small size, simple installation.

11. Radar waves can penetrate non-metallic objects, such as wood, glass, plastics, fiber fabrics, etc., unless blocked by concrete walls and metal plates

12. The detection effect is the best when people or objects move towards the sensor!

Technical parameters:

Model: xzg-wb-10g-3

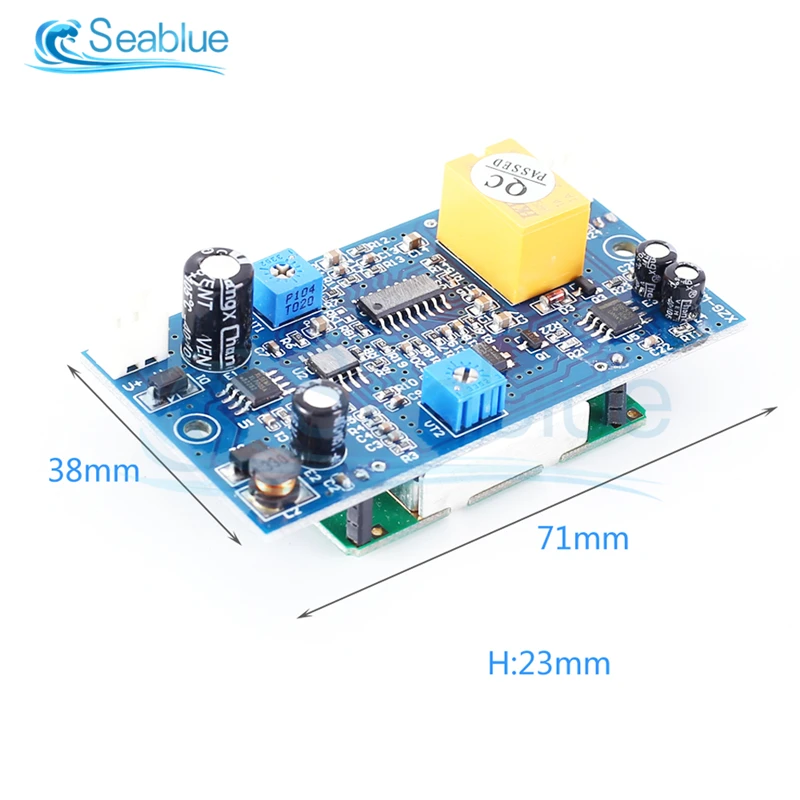

Specification: 7.1 * 3.8 * 2.3cm

Voltage: 8-25v DC

Working current: 30mA

Induction angle: 170 degrees (horizontal 95 degrees, vertical 75 degrees)

Working temperature: - 20 ° ~ + 55 °

Frequency: 10.525ghz

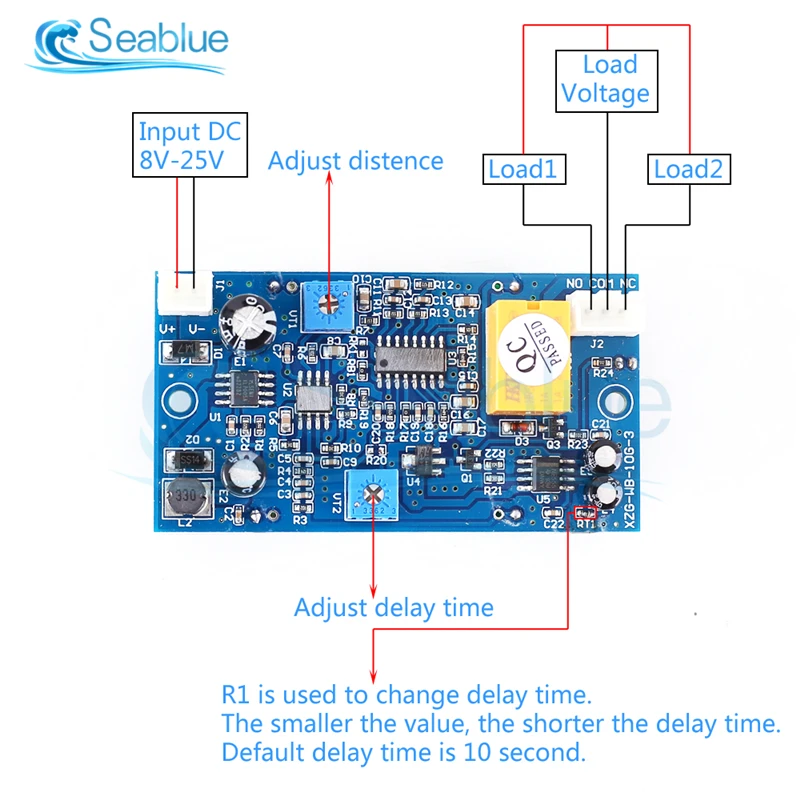

Detection range: 0.2-12m continuously adjustable (can customize fixed distance or adjustable range)

Output delay time: 1-300 seconds continuously adjustable (can customize fixed delay time)

Power on delay start time: 10 seconds. (different delay time can be customized) Note: this function can delay about 10 seconds after power on to sense and output signals. For example, it is used for alarm, and it will not alarm as soon as it is powered on, so as to avoid noise.

Application: automatic door, automatic lamp, elevator, advertising machine, security alarm, industrial automatic control and other fields.

Precautions:

1. Live working is strictly prohibited to avoid wrong action, wrong connection, burning out the circuit or electric shock; during operation, hands or tools should be avoided to touch the sensing surface of the probe to prevent electrostatic damage to the module probe.

2. Avoid installation in the sun and rain to prevent damage or affect the service life

3. Try to install the equipment far away from the magnetic field and vibration to avoid misoperation

4. Try to install it far away from moving objects (such as fans) and it is not suitable for use in the wild environment. When used in the wild environment, there are shaking trees or large animal activities nearby, as well as raindrops falling, which may be sensed and cause misoperation.

5. The module can be installed on the top or against the wall. The height of the installation against the wall is 1.5-3 meters above the ground. At the same time, when the height of the module is more than 2 meters, the sensing surface of the module should form a depression angle with the detected area, and the installation height of the ceiling should be less than 4 meters.

6. Different installation angles will affect the sensing angle and sensing distance. When installing, make sure that the sensing surface is facing the detected area, and the sensor head should be in line with the area to be detected as far as possible.

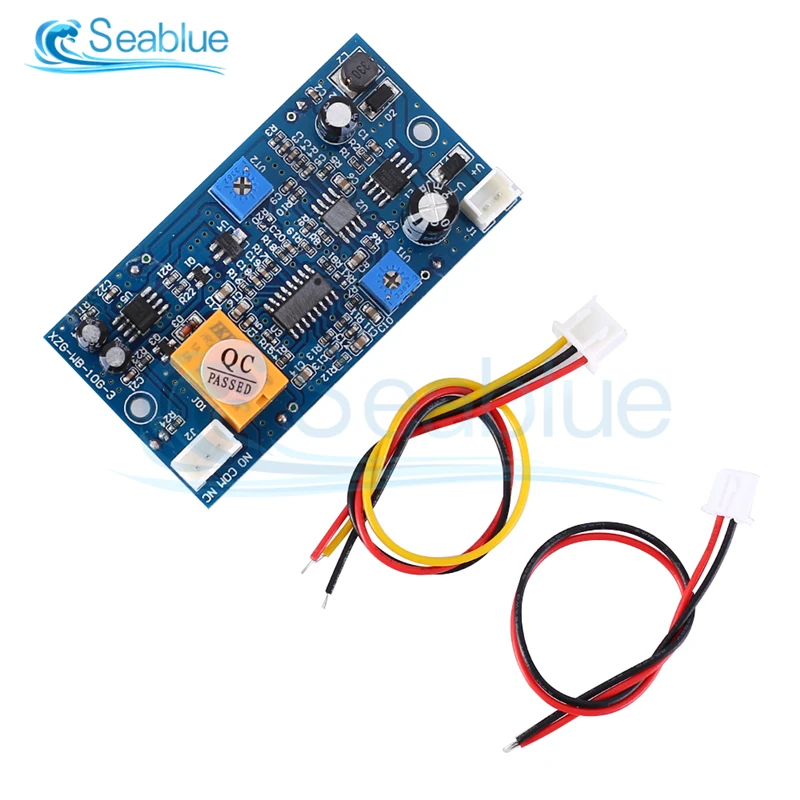

The package includes:

1 x 10 GHz microwave radar sensor module

1X xh2.54-2p cable

1X xh2.54-3p cable
