Регулируемый релейный переключатель модуля 5 в 12 В 24 |

83XC управление светом звуком модуль реле датчик задержки Регулируемый 5 в 12 В 24 В

Описание товара
Наши последние! Управление звуком и светильник/реле голосового модуля, все сети с одной чувствительностью звука
/Интенсивность чувствительности/Регулируемая задержка 1-60 с общая производительность всего, супер стабильная!
Примечание: Детская тарелка красного и зеленого цвета, мы не принимаем выбор, Случайная Доставка.
В модуле используются:
Окружающий звук и светильник интенсивности автоматически обнаруживать в тех случаях, когда звук превышает установленный предел,
Реле заряжено, время задержки автоматически, а затем выключено.
Функция управления на светильник также может быть закрыта. Прибор управления для определенной интенсивности светильник или
Светильник интенсивный или менее открытый.

Изображение микрофона и сварка фоточувствительным резистором только для демонстрационных целей, чтобы избежать
Помехи от звука микрофона, эффективная доставка продуктов с удлинительным кабелем.
Характеристики модуля:
1. Управление голосом/звуком и светильник опционально: можно использовать только функцию управления голосом, звуком и светильник.
2. Два усиления звука, 100-5000 регулируемое усиление (соответствует около 10-90 децибел звука),
Регулируемый порог интенсивности звука.
3. В зависимости от интенсивности светильник порог 10-10000LX настраиваемой чувствительностью (больше или меньше эквивалентно полный черный
Для солнечного полудневного диапазона яркости)
4. Потяните 1-60 S регулируемое время задержки (для неточной задержки, время загрузки и разгрузки конденсатора,
Со звуковым вызовом отношений).
5. Защита от обратной полярности, обратный источник питания не работает, не будет сжигать модуль.
6. Широкое входное напряжение 5-30 в, ультра-широкий диапазон.
Параметры модуля:
Напряжение питания: 5-30 в (выключите источник питания, когда 6Vd укороченная крышка, помните! Неправильный выбор может сжечь модуль)
Диапазон интенсивности звука: около 10-90 дБ регулируется.
В светильник интенсивность группа порог: приблизительно 10-10000Lx регулируется.
Время задержки: 1-60 с регулируется (без задержки, точность загрузки конденсатора и время задержки разгрузки, со звуком триггера)
Максимальный ток нагрузки: 10A / 220V

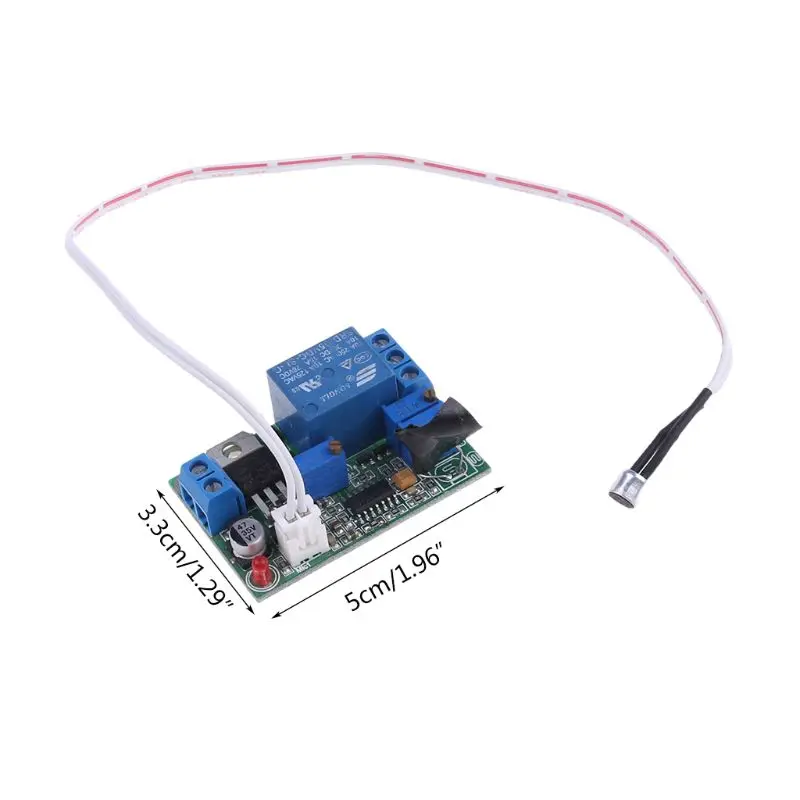

Размер модуля: 50 мм * 33 мм * 18 мм (Д * Ш * В), с крепежными отверстиями M3.
Специальное примечание: в последнее время покупатели говорят о следующих вопросах 1: задержка нестабильности, задержка этого модуля с емкостным разрядом, задержка длины полностью вызвана звуком решений о загрузке и разрядке конденсатора. Триггер выглядит отлично, задержка точки президент, небольшой сигнал задержки будет ниже, тест очень простой датчик газа дует, задержка триггера, безусловно, гораздо больше, чем говорить. 2: триггер стоп, датчик может воспринимать все звуки, релейный выход, реле будет голосом Kaka, будет триггерный модуль решения: (1) датчик расстояния от реле (износ датчика линии 20 см, для более само растягивается); (2) Чувствительность слегка вниз, Звук можно отфильтровать из реле.
Инструкции по эксплуатации и проводке (очень важно! Всегда внимательно прочитайте)
Поставки модулей были обнаружены ранее, но из-за различных конкретных областей, необходимо отрегулировать трек, который вы хотите использовать. Процедура такова:
Модуль с использованием многоповоротного прецизионного потенциометра, может быть повернут вверх около 30 недель, пожалуйста, будьте терпеливы, Регулируемая поворотная головка может слышать легкий звук Кака, на этот раз не поворачивается.
Основная идея заключается в следующем: Выключите светильник функции управления, задержите время до минимального, Отрегулируйте интенсивность звука, а затем Отрегулируйте задержку, наконец Настройте светильник. Помните, что выбор штифта не является неправильным!
1. Убедитесь, что фоторезистор был завернут в черную ленту (матовый тип открытого типа, выключите функцию управления светильник до ввода в эксплуатацию эквивалента)
2. Источник питания к модулю: Подтвердите положительное и отрицательное (обратный не будет гореть, но не работает), если напряжение питания 6 В, обязательно выключите короткую крышку! В противном случае модуль будет гореть!
3. Кнопка по часовой стрелке для регулировки задержки будет перенесена на самую низкую задержку, чтобы облегчить регулировку интенсивности звука.
4. В относительно тихой среде, отладка, интенсивность кнопки регулировки порога чувствительность звука увеличивает чувствительность по часовой стрелке против часовой стрелки. Сначала Регулировка по часовой стрелке, чтобы реле не было закрыто (светодиодный). Затем говорите или хлопайте, наблюдайте, как светодиодный индикатор горит (из-за того, что он был перенесен короче, а затем немедленно выключен). Постепенно регулируйте чувствительность до тех пор, пока она вам не понадобится.
5. После регулировки соответствующей акустической интенсивности, чтобы постепенно отрегулировать кнопку задержки влево, выключите модуль разговора или хлопайте руками до тех пор, пока время задержки вам не понадобится. Задержка до одной минуты.
6. Если вы хотите использовать функцию управления светильник (то есть, только пара прилипает), фоторезистор верхней черной ленты разорвал, кнопка регулировки интенсивности светильник. По часовой стрелке тусклый светильник (который темнее, чтобы тянуть) и противоположное направление светильник становится сильнее. Чтобы выключить светильник, используйте прямую клейкую ленту для покрытия фоторезистора.
Схема ввода и вывода проводки
(此处放图 1A30115-01)

Меры предосторожности!
1. Наблюдайте за устройствами безопасности, подключенными к 220 В!

Посылка включает в себя:
1 шт. * управление светом звуком модуль реле датчик задержки Регулируемый 5 в 12 В 24 В

---
