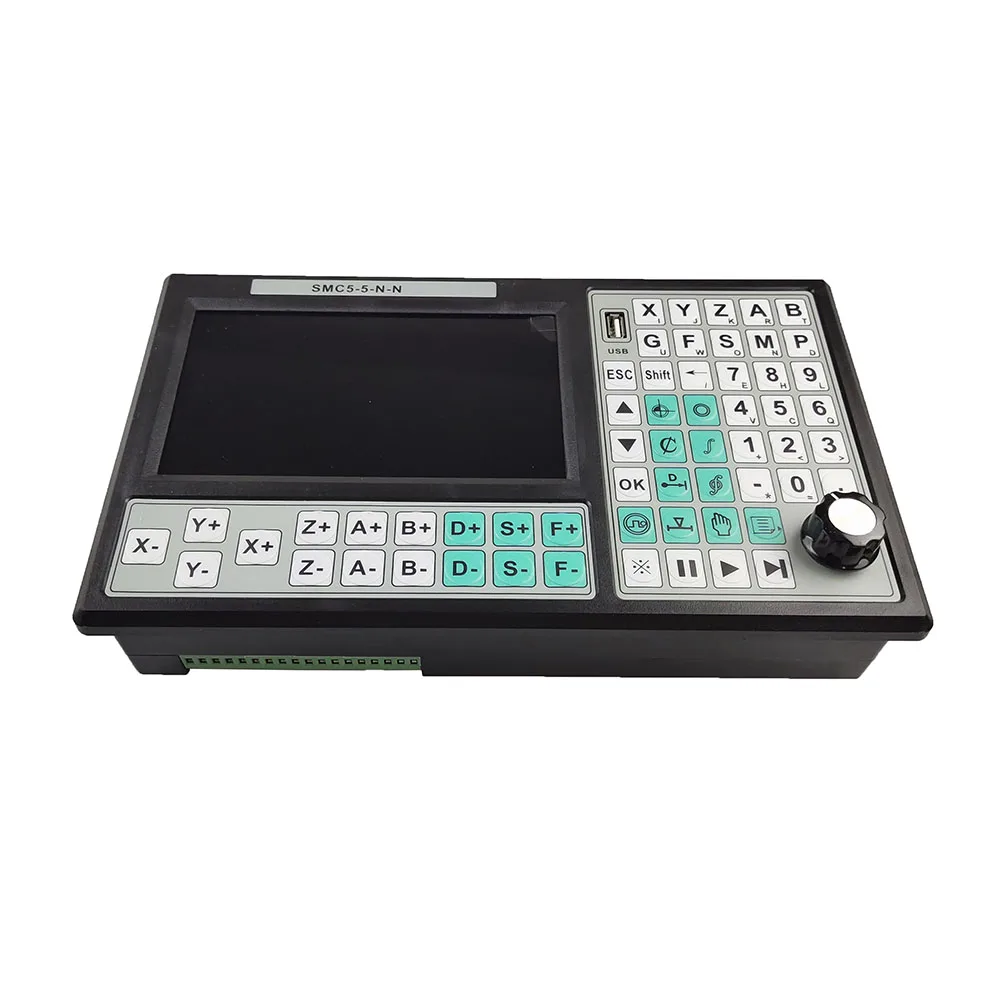

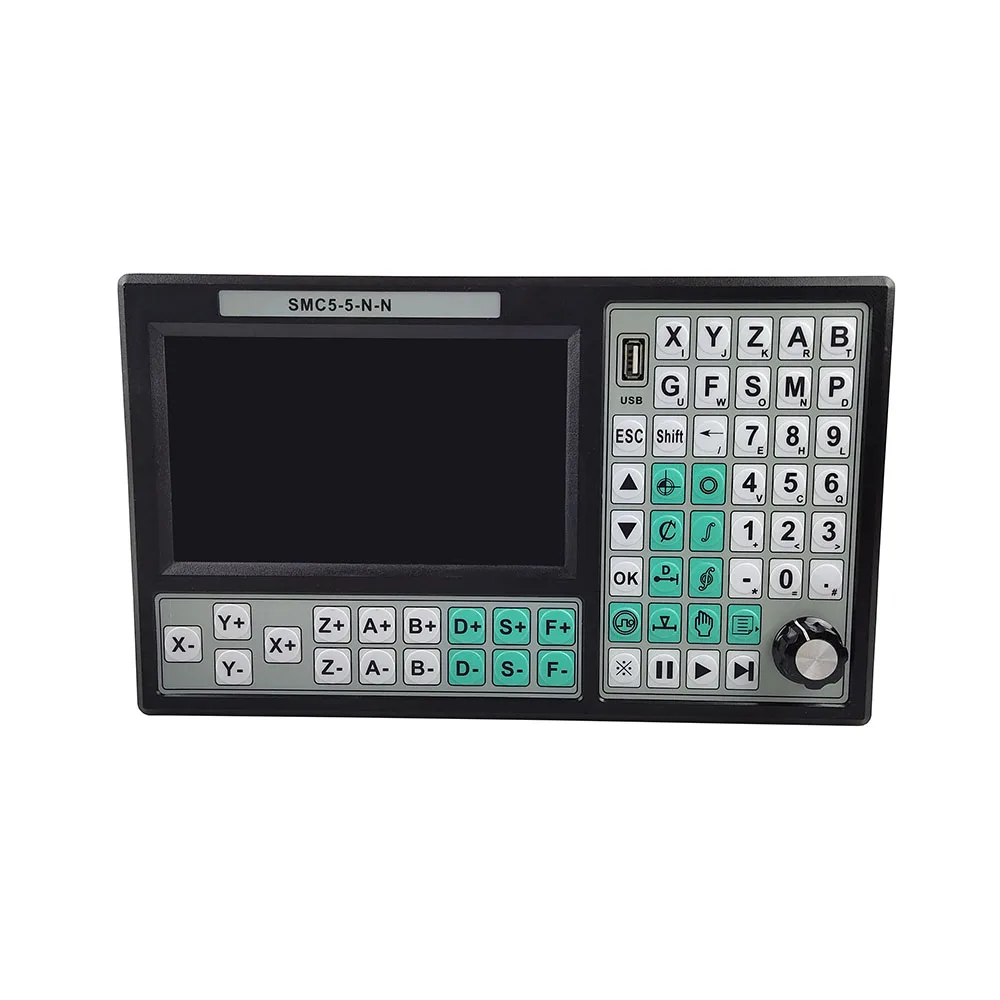

5-осевой автономный ЧПУ контроллер система управления движением 500 кГц 7-дюймовый

5-осевой автономный ЧПУ контроллер система управления движением 500 кГц 7-дюймовый

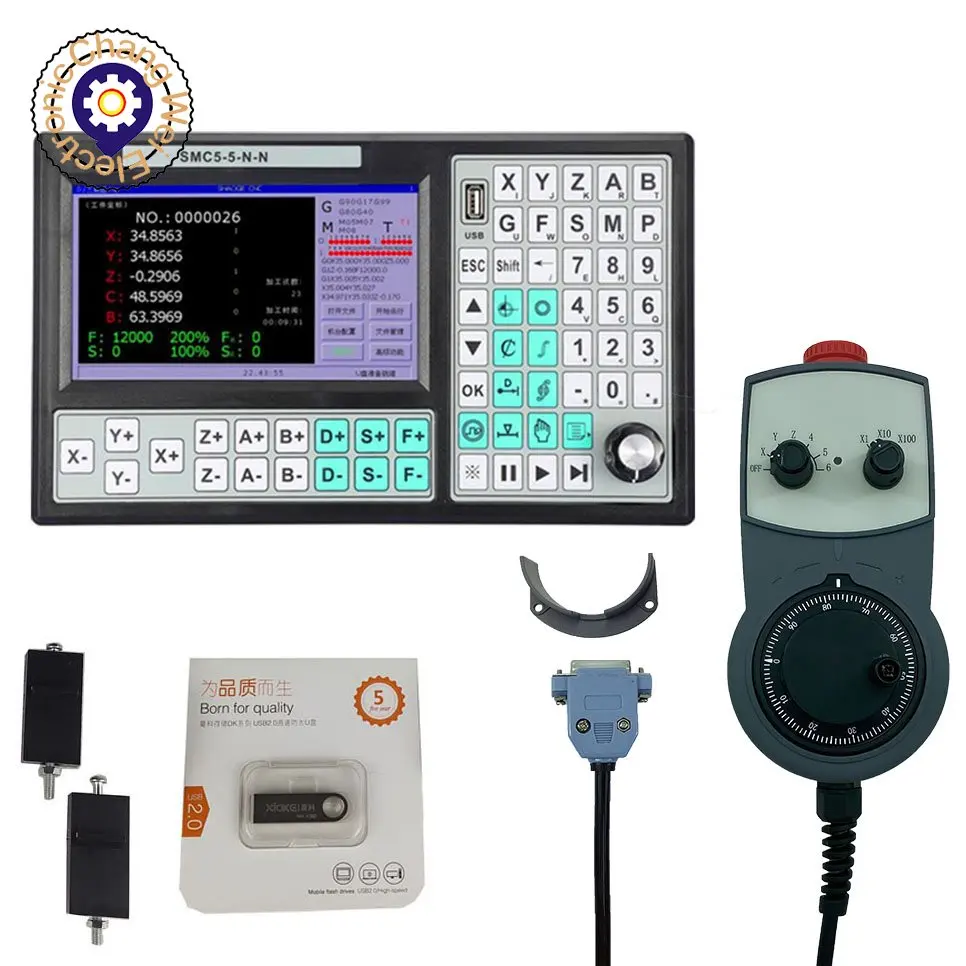

Список товаров:

Контроллер * 1

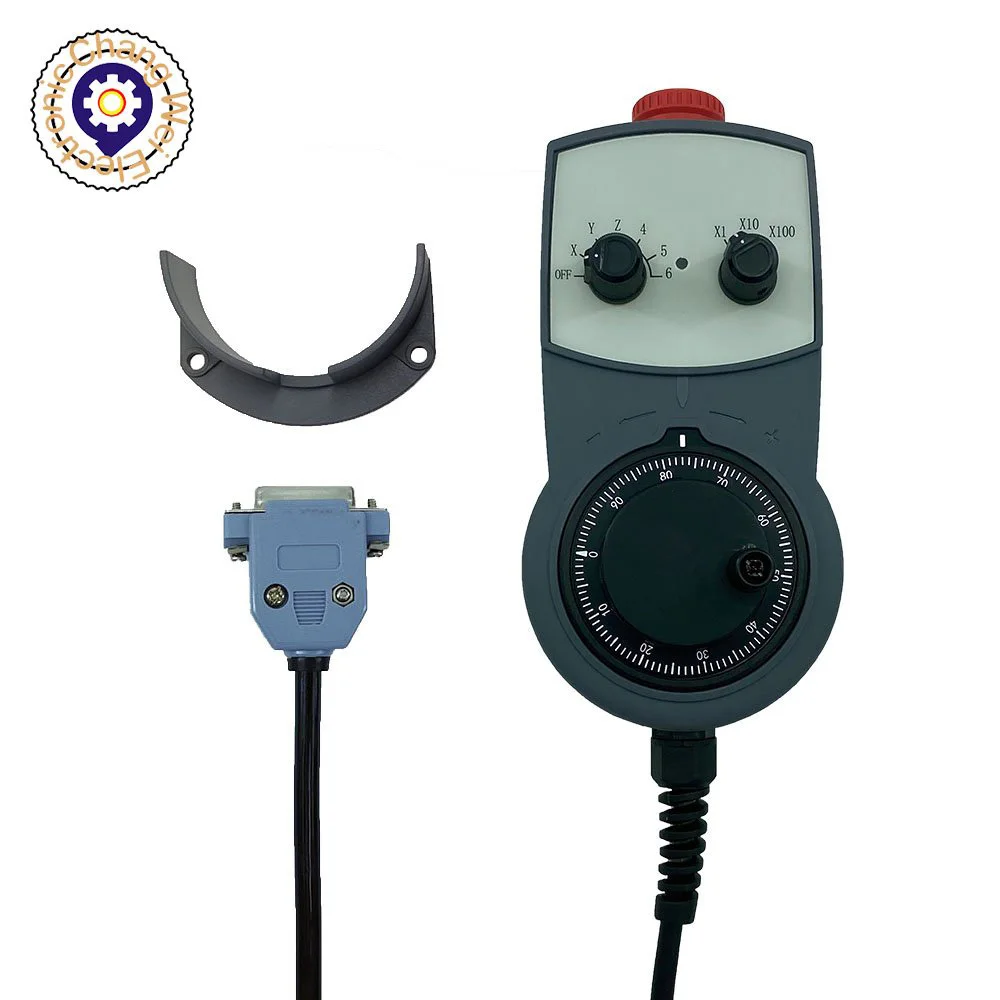

6-осевой аварийной остановки штурвал задвижки * 1
Крепежное приспособление * 1
U диск * 1

Введение:

Система управления является недавно разработанный "motion контроллер" использует высокопроизводительный 32-битный Процессор высокими звуками Благодаря комбинации FPGA, оснащенный семидюймовые ЖК-дисплей дисплей, удобный интерфейс человека-машины с окошком, память с внешним usb-портом и встроенной tf-картой (опционально), большое пространство для хранения, рабочее напряжение 12-24 Вольт ультра-широкий вход, сенсорная клавиатура.
Система отличается высокой надежностью, высокой точностью, низким уровнем шума и удобством в эксплуатации. Простые, четкие параметры делают вашу работу легкой и быстрой. Функция настройки ввода/вывода удобна для вашего использования и обслуживания.

Особенности:

Пятиосевая связь
Мульти-микро мульти-линейный сегмент алгоритм вперед управления
Пятиосевая линейная интерполяция и пятиосевая мульти-микро мульти-линия непрерывной интерполяции
Сломанная линия продолжает контролировать
Функция переключения питания
Поддержка интерфейса управления маховиком.

Основная функция:

Настройка параметров: он может установить различные параметры управления, связанные с обработкой и операцией, для достижения наилучшего результата обработки.
Руководство по эксплуатации: он может осуществлять ручную пробежку, пробежку, возврат к нулю программы, возврат к механическому нулю, очистку координат и другие операции.
Управление программой: новые, удалять, модифицировать, читать, сохранять, копировать и вставлять, автоматическая обработка, непрерывная, пауза и другие функции могут быть выполнены в программе.
Внешнее Руководство: различные внешние ручные функции можно определить для удобства использования
Внешний контроллер маховика: вы можете установить размер шага каждого шага, поддерживая как положение, так и режимы скорости.
Функция обучения: можно определить внешний вход или панель управления.
Свободный выбор входных функций: возможность использования ограниченных входных портов для удовлетворения различных потребностей пользователей

Размеры:

Внешний вид: (панель 297 мм * 176 мм) (вставка: 284 мм * 164 мм) (толщина 58 мм)

Состав оборудования:

Высокая производительность, высокая скорость 32 бит ARM Процессор, высокая производительность FPGA
ЖК-дисплей (разрешение: 800 × 480)

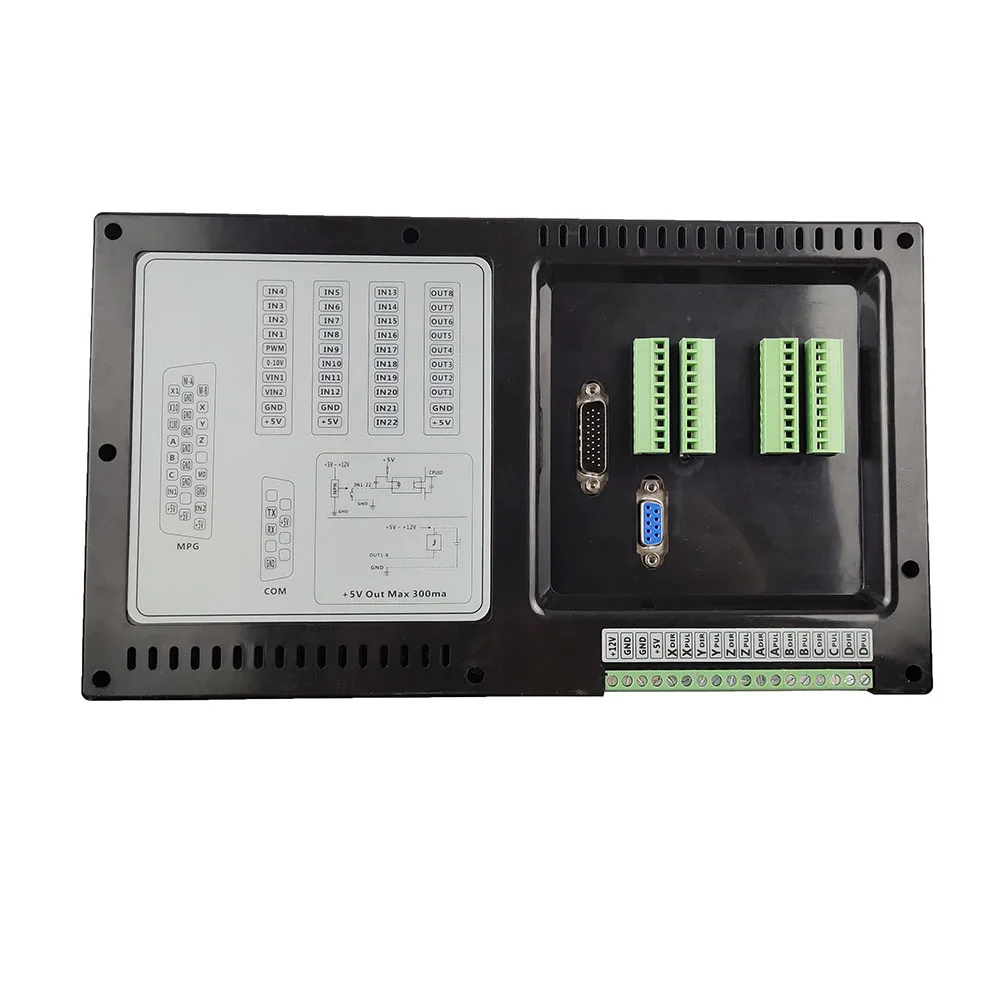

Вход/выход (2 канала оптической изоляции 10мА вход, 8 каналов оптической изоляции, вниз поток бака 500мА выход)

Технические индикаторы:

1 минимальная единица отображения данных: 0,001 мм
2 Нормальная точность: ± 2PP
3 Непрерывная точность углов прямой линии: в нормальном состоянии, это 1/4 высоты углового банта (может быть определена как любое значение)
4 Максимальный размер данных ± 99999,999 мм
5 Максимальная частота импульсного выхода составляет 500 кГц (все пять осей могут быть 500 кГц одновременно)
6 количество осей управления 5 осей (X, Y, Z, 4, 5)
7 количество связь оси 5 оси связь и 5 оси мульти-micro мульти-отрезок перспективный контроль интерполяции
8 Поддержка ручного управления входом опциональный режим скорости или режим положения
9 Интеллектуальный лимит программного обеспечения предсказать точку замедления заранее, обратный будет автоматически выпущен, что делает управление более удобным для пользователя
10 Поддержка u-диска, встроенная память может быть расширена до 32G большой емкости памяти
