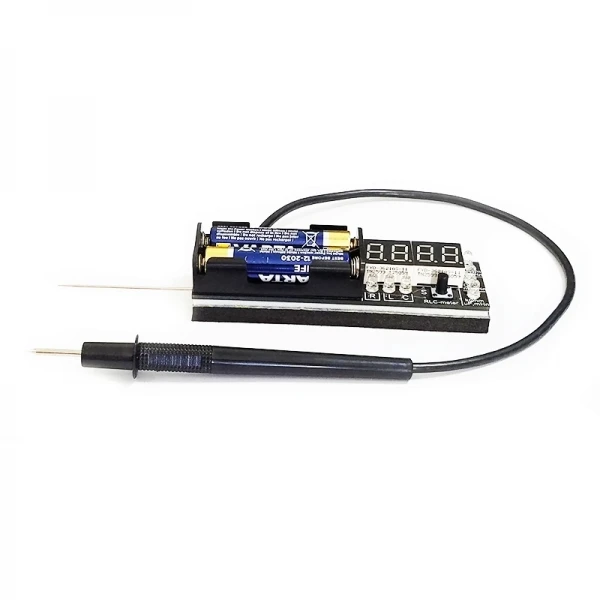

Устройство предназначено для определение номиналов неопознанных пассивных компонентов, как измеритель всего, что подвернется под руку (RLC метр). Для сравнение качества компонентов с близкими номиналами. Для подбора компонентов по определенными параметрам. Для определения параметров компонентов на разных частотах. Для использования в качестве источника тестового синусоидального сигнала, например для проверки УНЧ.

Устройство будет незаменимо для тестирования параметра ESR конденсаторов, измерения внутреннего сопротивления аккумуляторных батарей, емкости переходов полупроводников, поиск короткозамкнутых витков трансформаторов, обмоток электродвигателей и т.д.

Диапазоны измерения, R: мОм…кОм

0.1 ... 500

Диапазоны измерения, С: пФ…мкФ

0.01 ... 10000

Диапазоны измерения L, нГн...Гн

1 ... 5

Частоты измерительного синусоидального сигнала, кГц

0.5, 98.5, 11.5

Питание (2 батареи «AAA»): В

2,5 ... 3

Ток потребления, мА

35

Вид отображаемых данных (с десятичной точкой)

9999

Длина кабеля щупа, см

30

Температура эксплуатации, °С

0 ... 50

Габариты, мм

130х25х22

Инструкция

Автоматический выбор пределов измерения.

Автоматическое определение C/L.

Принцип измерения: мостовой.

Форма тестового сигнала: синусоидальный.

Основная погрешность 1%.

Встроенный порт для калибровки.

Автовыключение: бездействие 1 мин, контроль батарей питания.

Управление одной кнопкой:
- нажатие: включение прибора с измерением R, измерение L/C, выключение прибора.
- удержание: выбор частоты измерения (на короткое время на индикаторе появится символ "F" и значение частоты в кГц).
- двойное нажатие: смена схемы замещения (на короткое время на индикаторе появится надпись "SEr" или "PAr" - последовательная или параллельная  соответственно).

Питание:
- две алкалиновые батарейки ААА (в комплект не входят).
- ток потребления: около 35 мА.
- автовыключение по бездействию (1 мин).
- контроль напряжения питания (при снижении ниже минимума на индикаторе появится надпись "bAtt" и прибор выключится).

Исполнение:
- в виде двух щупов (лишен неудобства подключения характерного для пинцета).
- масса (без батарей): 30г.
- размеры (без иглы): 90х25х22мм
- длина кабеля щупа: 30см.

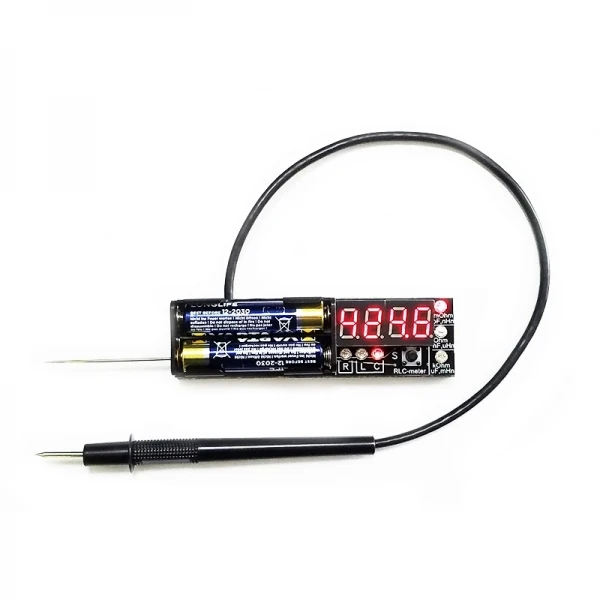

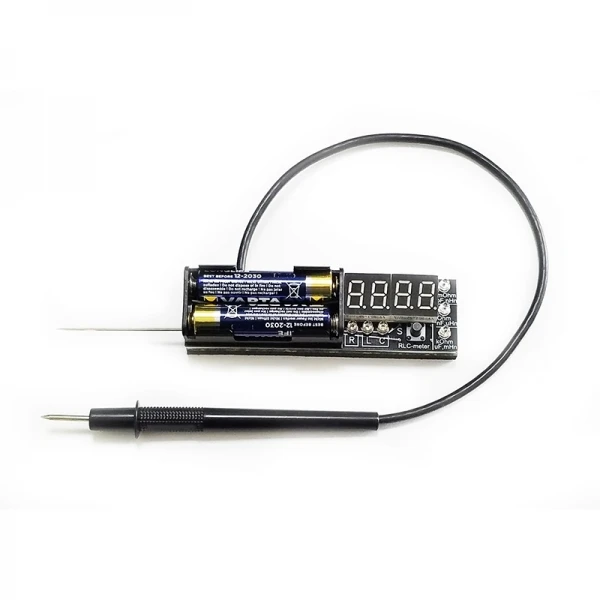

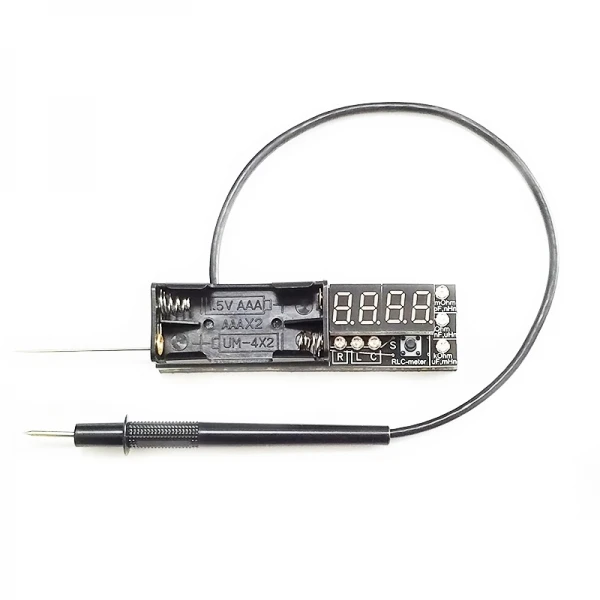

Порядок работы. При включении на индикаторе на короткое время отображается версия прошивки, затем прибор переходит в режим измерения R. Светодиоды снизу показывают измеряемый параметр (R, L или C). Светодиоды справа показывают в какой размерности нужно интерпретировать показания на индикаторе (мОм, Ом, кОм, пФ, нФ, мкф, нГн, мкГн, мГн).
Погрешность в середине диапазонов обычно лучше 0.3%, на краях диапазонов и при значительных паразитных свойствах компонента на измеряемой частоте может увеличиваться.

Выбор схемы замещения:
Последовательная (измеряемый элемент представлен активным сопротивлением, включенным последовательно с емкостью / индуктивностью) позволяет замерять внутреннее сопротивление конденсаторов (ESR) и катушек, особенно при их малых значениях.
Параллельная (измеряемый элемент представлен активным сопротивлением, включенным параллельно с емкостью / индуктивностью) используется для оценки элементов с большим внутренним сопротивлением, например когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора. Так же ее предпочтительно использовать если полное сопротивление выше чем ~10кОм, а так же при больших значениях индуктивности и емкости.
Выбор частоты: малые величины индуктивности и емкости предпочтительней измерять на высокой частоте, большие - на низкой.

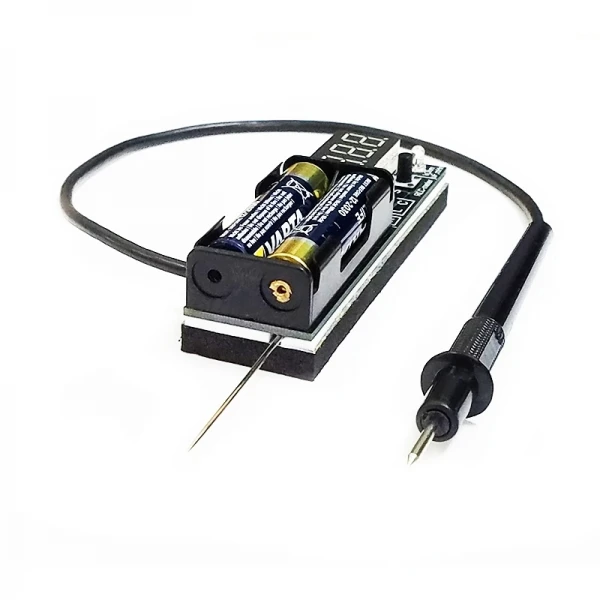

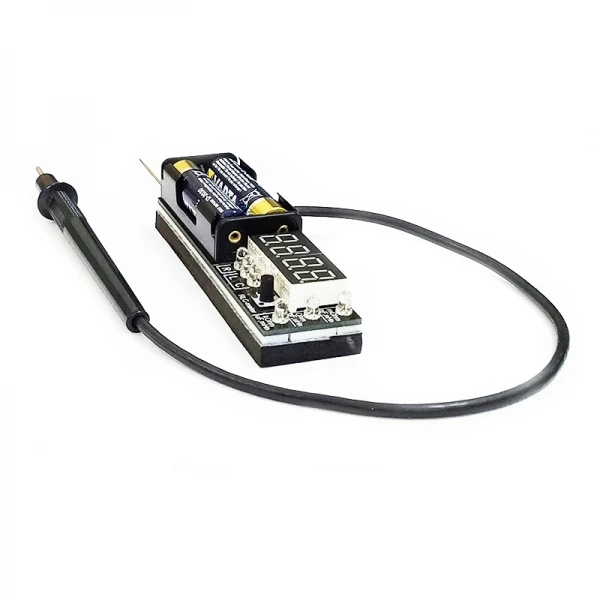

Калибровка. Прибор имеет возможность провести компенсацию входных цепей и коррекцию нуля, для этого нужно прикоснуться щупом к скрытому за уплотнителем контакту в верхней части в середине платы (место помечено светлым пятном на торце платы, см. фото). После этого на индикаторе будут появляться надписи "OPEn" или "CLOS", это требования разомкнуть или замкнуть щупы соответственно. Состояние щупов не менять, пока не появится соответствующая надпись. Замыкать щупы нужно концами, четко и крепко, например уперев в маленькую отдельную контактную площадку. После окончания процедуры новые значения запишутся в энергонезависимую память, а прибор перейдет в режим измерения. Калибровку нужно производить на каждой частоте отдельно.

Пример измерения параметра ESR конденсатора:

Пример:
Вот даташит на электролитические конденсаторы Panasonic:
//industrial.panasonic.com/cdbs/www-data/pdf/RDF0000/ABA0000C1259.pdf
В нем приводится значение ESR, обычно производители в своих даташитах
эти значения не приводят, и приходится пользоватьсяподобными таблицами.
И так, находим например конденсатор 100мкф,16В, его размер 5х11 мм. По другой таблице находим,
что для этого размера и напряжения ESR (импеданс) составляет от 0.3 до
1 Ома (для температур +20...-10 градусов). Внизу видим сноску, что
импеданс измерен на частоте 100 кГц 0.3 Ома = 300 мОма.

Если прибор показывает сопротивление такого конденсатора в единицах
кОм, то это может быть вызвано:
1. неисправность конденсатора, высох.
2. частота измерения не 100 кГц или около того.
3. схема замещения не последовательная, а параллельная (по ней прибор
будет пытаться мерить не последовательное эквивалентное сопротивление,
а параллельное сопротивление утечки).
4. неисправен сам прибор, но это легко понять по неправильным
измерениям других величин.

Обратите внимание!

ESR - это эквивалентное последовательное СОПРОТИВЛЕНИЕ, а не емкость/индуктивность. Причем емкость либо превышает 10000 мкф, либо не разряжена. Для измерения ESR нужно включить режим измерения "R".

Длительное хранении прибора без эксплуатации следует осуществлять без источников питания.
