NVEM CNC Mach3 контроллер + NVMPG маховое колесо 6 осей MPG движения использует каркас

NVEM CNC Mach3 контроллер + NVMPG маховое колесо 6 осей MPG движения использует каркас

Дисплей продукта

Уведомление и защита

Размер

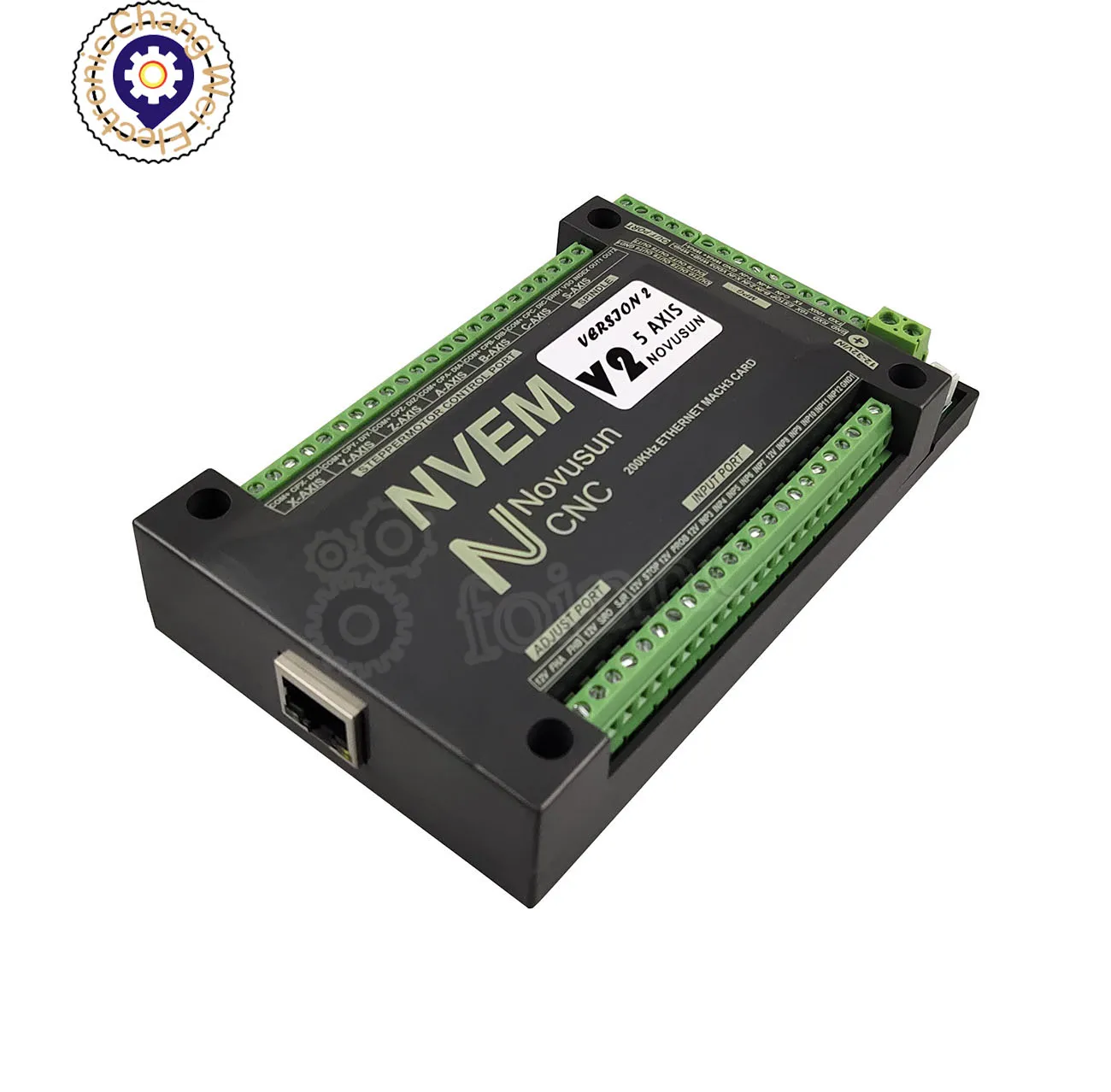

Контроллер движения NVEMV2.1 имеет герметичную конструкцию корпуса, есть 4 отверстия для установки
Внизу. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в
Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2:
Общий размер изделия-163,1 мм * 80,8 мм * 27,8 мм;
Нижний Размер установки 101,4 мм * 39,5 мм.

Мощность

Параметры производительности:

Поддержка Ethernet;
 12 портовая фотоэлектрический изолированные входной интерфейс если вы хотите заказать обычное цифровых данных;
 10 портов фотоэлектрический изолированные Выходной интерфейс: если вы хотите заказать обычное цифровых данных;
1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
 Поддерживает 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;
Микросхема управления движением руки;
 Основным устройством является 12V-32VDC вход источника питания, ток должен быть выше 0,5a;
Совместимо с MPG входом, поддерживает цифровой дисплей MPG от нашей компании.

Определение проводки:

Подключение контроллера включает источник питания
Интерфейс, интерфейс подключения Ethernet, MPGinterface, выход шагового/серводвигателя
Интерфейс, выходной интерфейс управления шпинделем, Estop и ограниченный переключатель и входной интерфейс настройки инструмента
И так далее. Теперь мы описываем их в деталях, как показано ниже.

Введение продукта:

NVEMV2.1 представляет собой с диагональю экрана 3-6 оси motion контроллер мы проводим 4 года на всех этапах.
NVEMV2.1 Поддержка программного обеспечения Mach3 и стандартного MPG, через Ethernet
Свяжитесь с компьютером, просто используйте шпагат для прямого подключения или передачи с маршрутизатором.
NVEMV2.1 контроллер движения принимает рамки дизайна руки. Дизайн руки
Включает в себя связь, кодеаналитический, основной алгоритм и импульсное развитие. Рационально
Дизайн, удобный в эксплуатации.

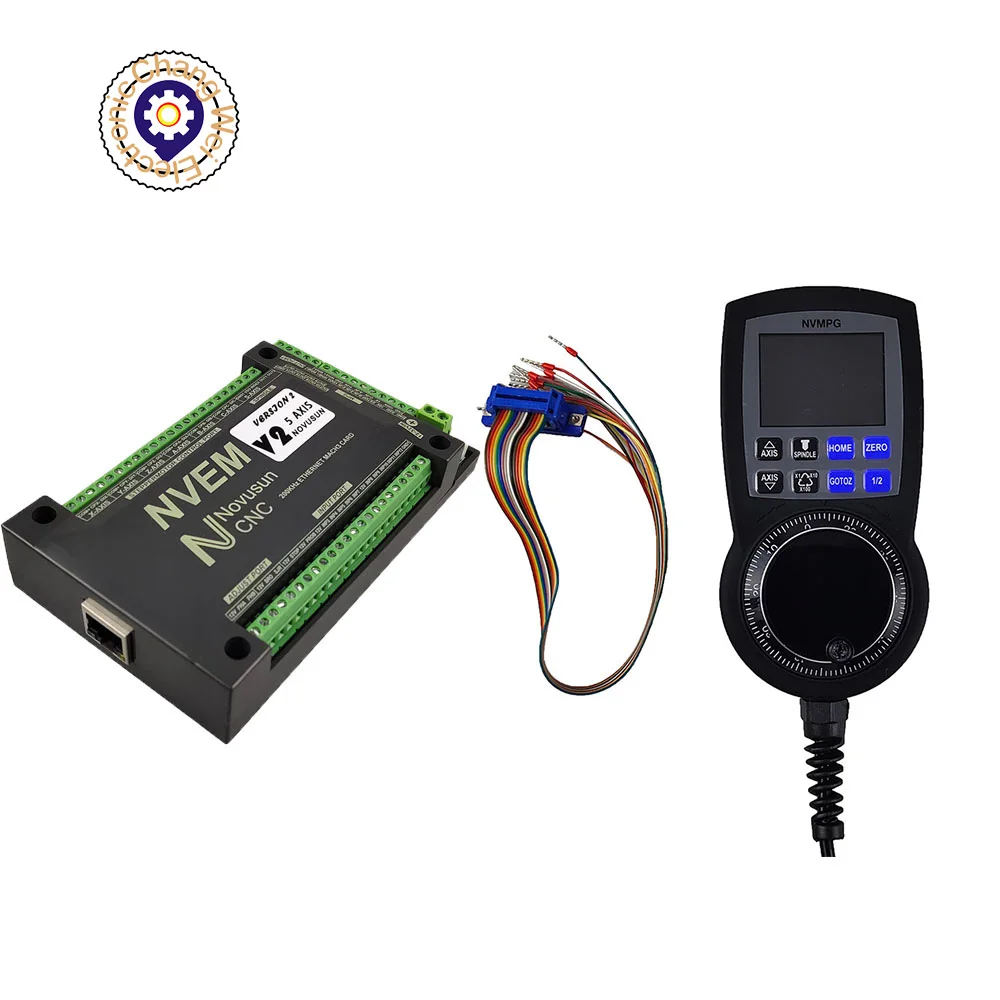

Содержание продукта:

Карта управления * 1

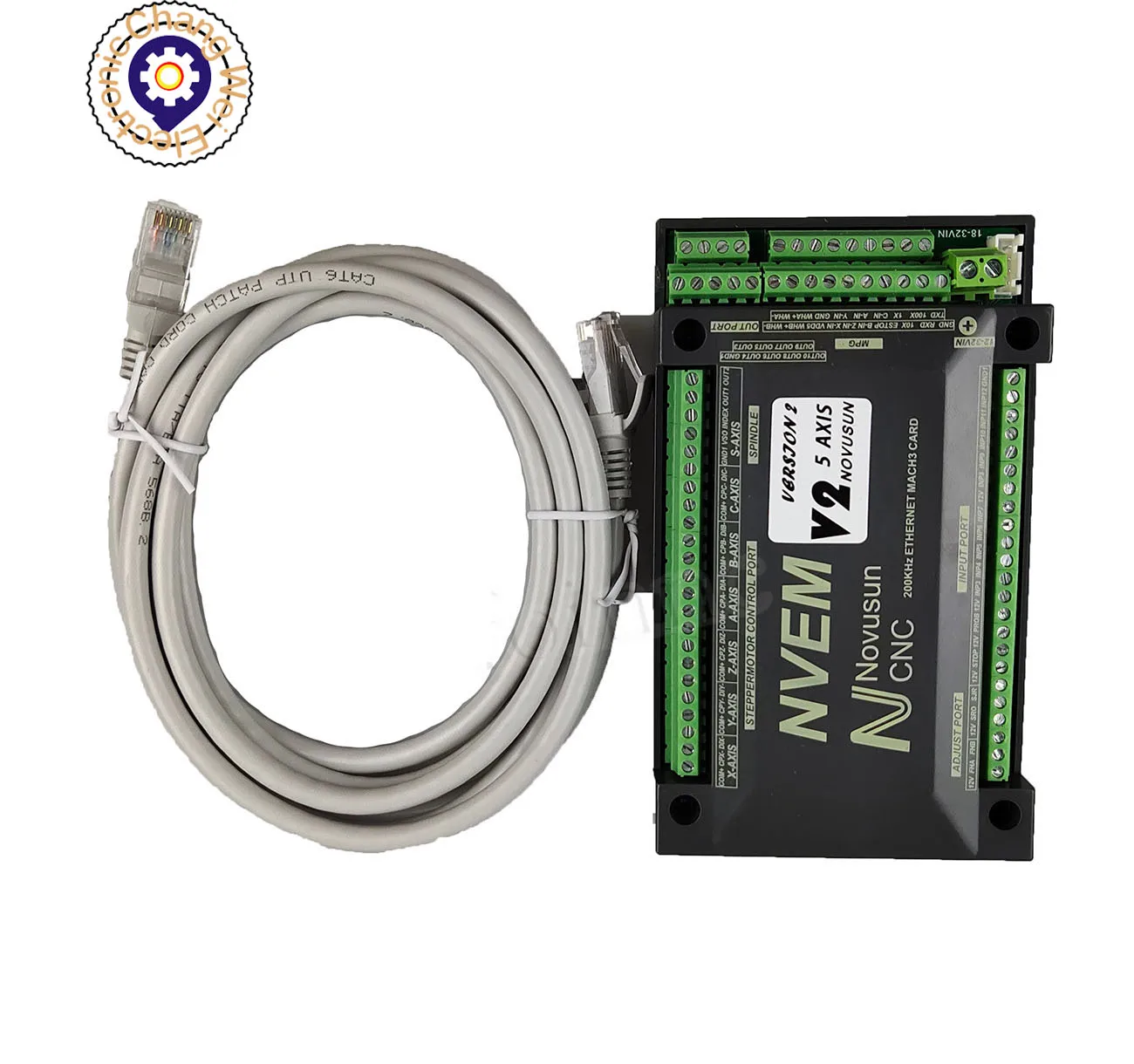

Однометровый кабель * 1
CD * 1

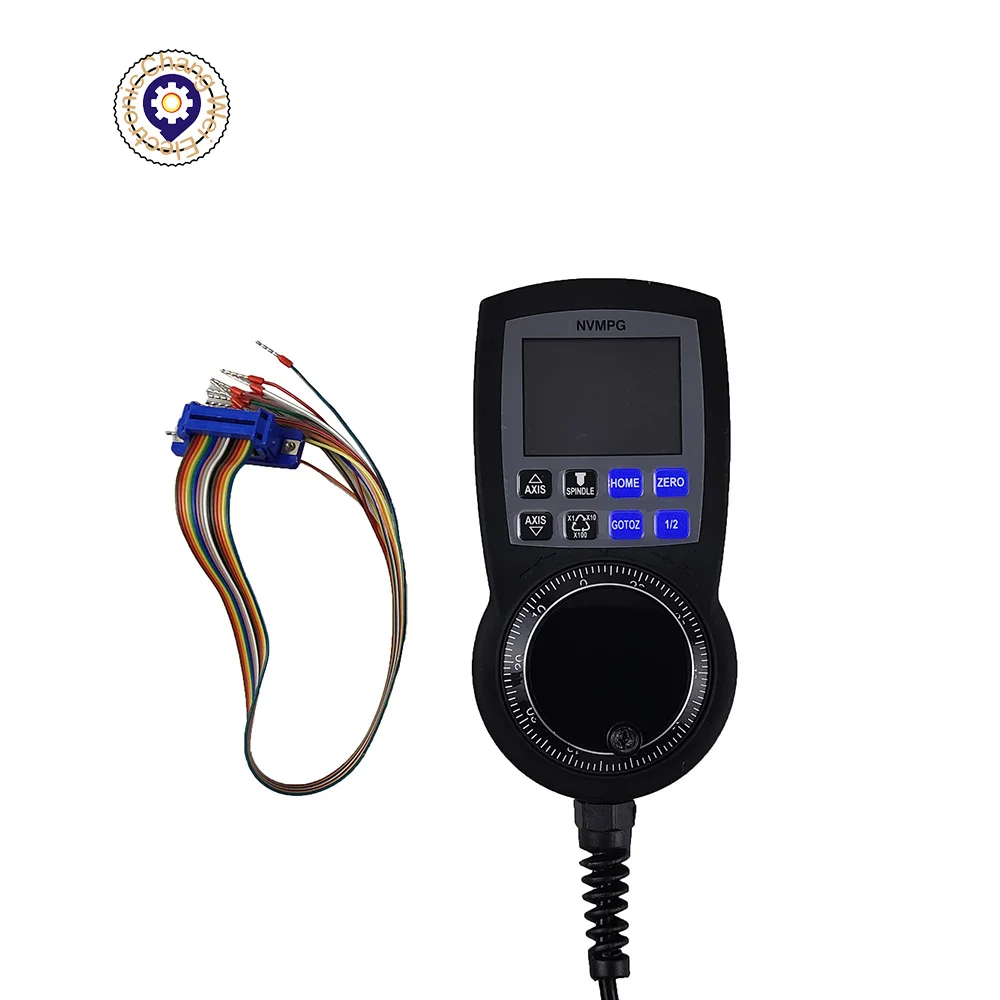

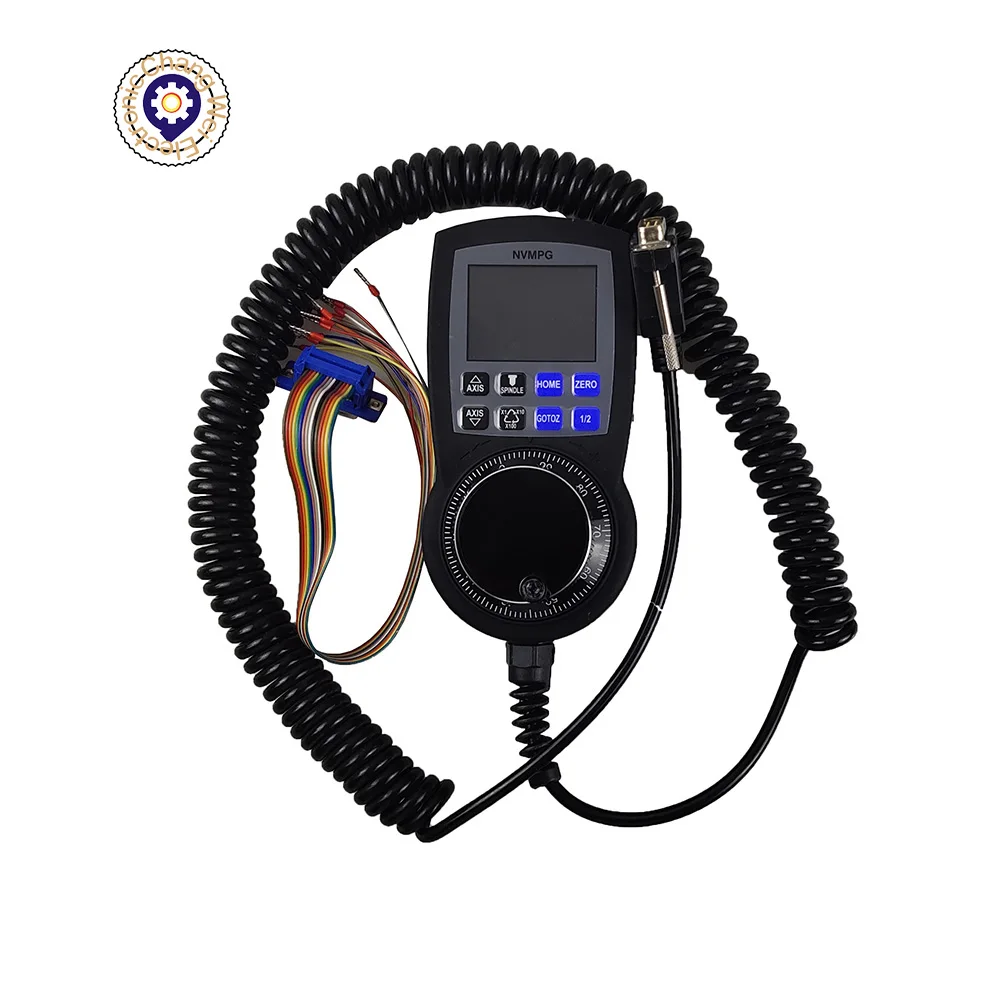

6-axis Цифровой дисплей штурвал задвижки * 1
Кабель адаптера * 1

Характеристики:

1) Высокая производительность, низкие цены
2) 2,2 'на тонкопленочных транзисторах на тонкоплёночных транзисторах Экран
3) 10 кнопок
4) Напряжение 5VDC
5) 8 проводная линия управления
6) 6 координат оси/сброс/FRO/SRO/SJR/шпиндель отображаются на экране
