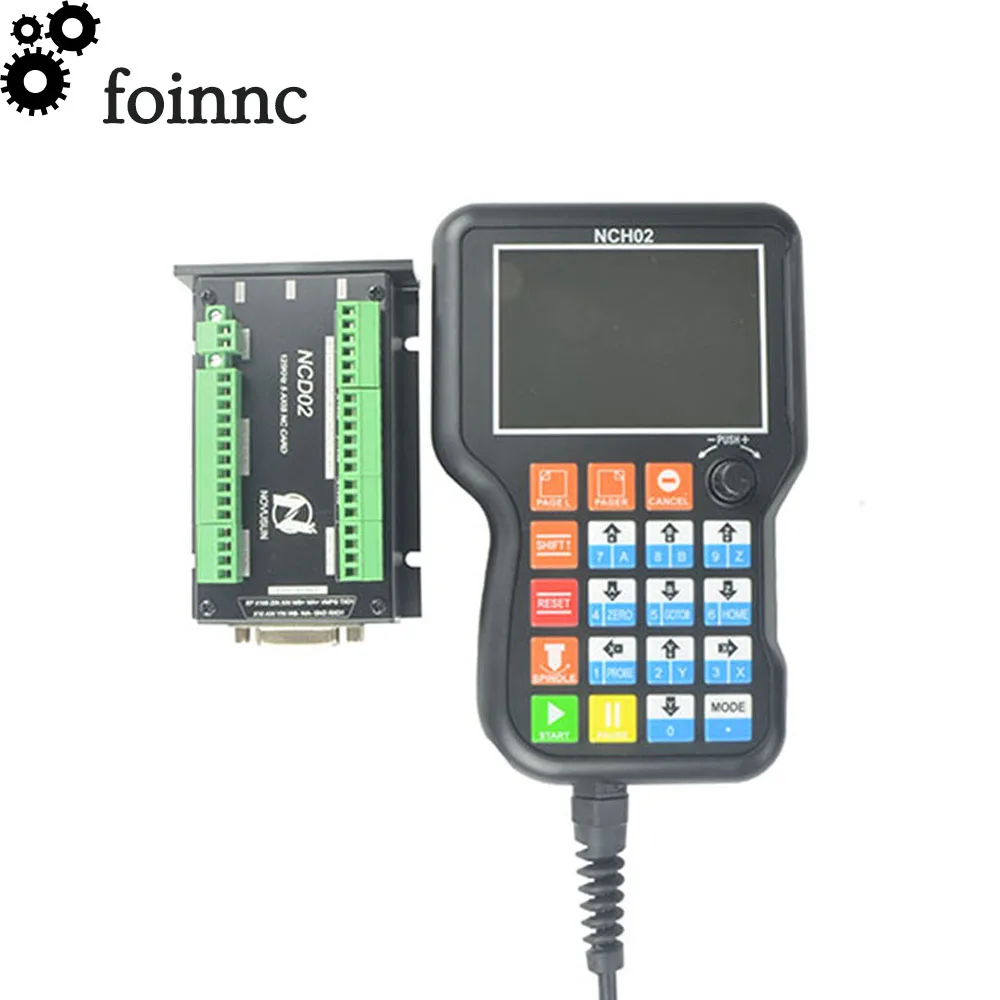

ЧПУ контроллер движения NCH02 3/4/5 ручки оси + 75 Вт MEAN WELL Источник питания CNC обработка

ЧПУ контроллер движения NCH02 3/4/5 ручки оси + 75 Вт MEAN WELL Источник питания CNC обработка

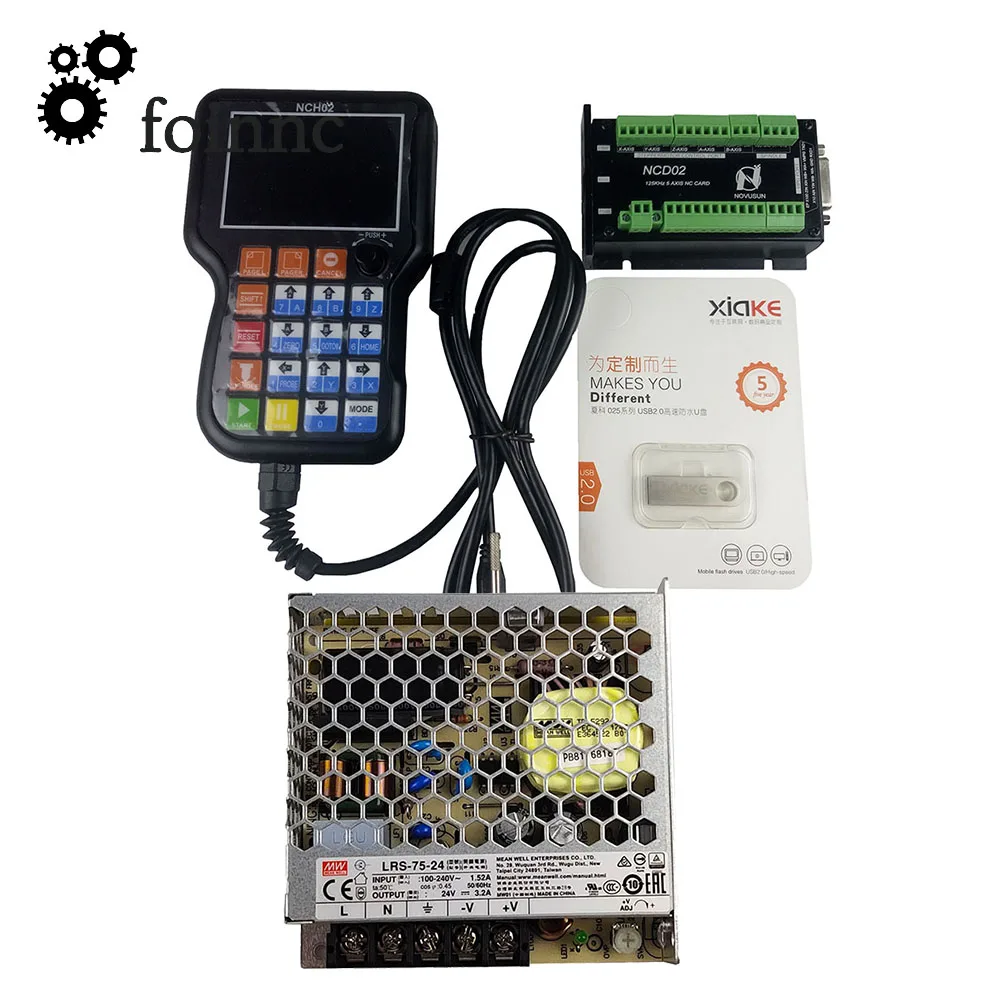

Упаковочный лист

1 шт. контроллер NC02 + 1 патч-плата + 1 u-диск + 1 шт. блок питания Mingwei 75 Вт

Спецификация продукции

1. Прочитайте G-CODE U-DISK; 2. Работа без компьютера; 3,8 портов фотоэлектрический изолированный входной интерфейс; 4,5 портов фотоэлектрический изолированный выходной интерфейс; 5,1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); 6. Может поддерживать 5 осевые шаговые системы, 125 кГц импульсный выход для каждой оси; 7. Чип управления движением руки; 8. Основным устройством является 24VDC источник питания, ток должен быть ВЫШЕ 1А; 9. Поддержка стандартных MPG и NVMPG; 10.3.5 ''TFT экран; 11,19 ключ пользователя;

Внешний вид и размер изделия

Обоснованное объяснение

При использовании NCH02, где будет много английских сокращений, теперь мы перечислим все Их для ваших любезных рекомендаций: FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно Отрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации. SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужно Чтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации: Скорость тока S # = Настройка S * SRO. SRJ: регулировка скорости вручную В процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулировать Текущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJ Ценность для реализации. Текущая ручная скорость FS # = Настройка ручной скорости * SRJ. F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи 2000 мм. S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут. Координата оси X Координата оси Y Координата оси Z Координата оси Координата оси B Координата оси C Готов: ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или изменение значений или запуск второго режима. Сброс: режим сброса. В этом режиме он должен остановить каждую операцию. «Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме. MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.

Устройство питания решение

Решение источника питания в области промышленной автоматизации всегда очень Сложный, есть много GND, теперь мы описываем структуру источника питания, как Ниже: Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG и Выходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделем Модуль регулировки скорости является общим GND, между основным источником питания и выходным модулем есть Фотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным катодом, Внутри устройства есть GND как обычный-нет необходимости подключать внешний источник питания. На основе Для справки о выходном интерфейсе GND, выходное Регулируемое напряжение 0-10 В для регулировки шпинделя Скорость. Шасси построено с 220 В до 48 В постоянного тока питания к бесщеточному шпинделю постоянного тока и 4 шага Драйвер двигателя.

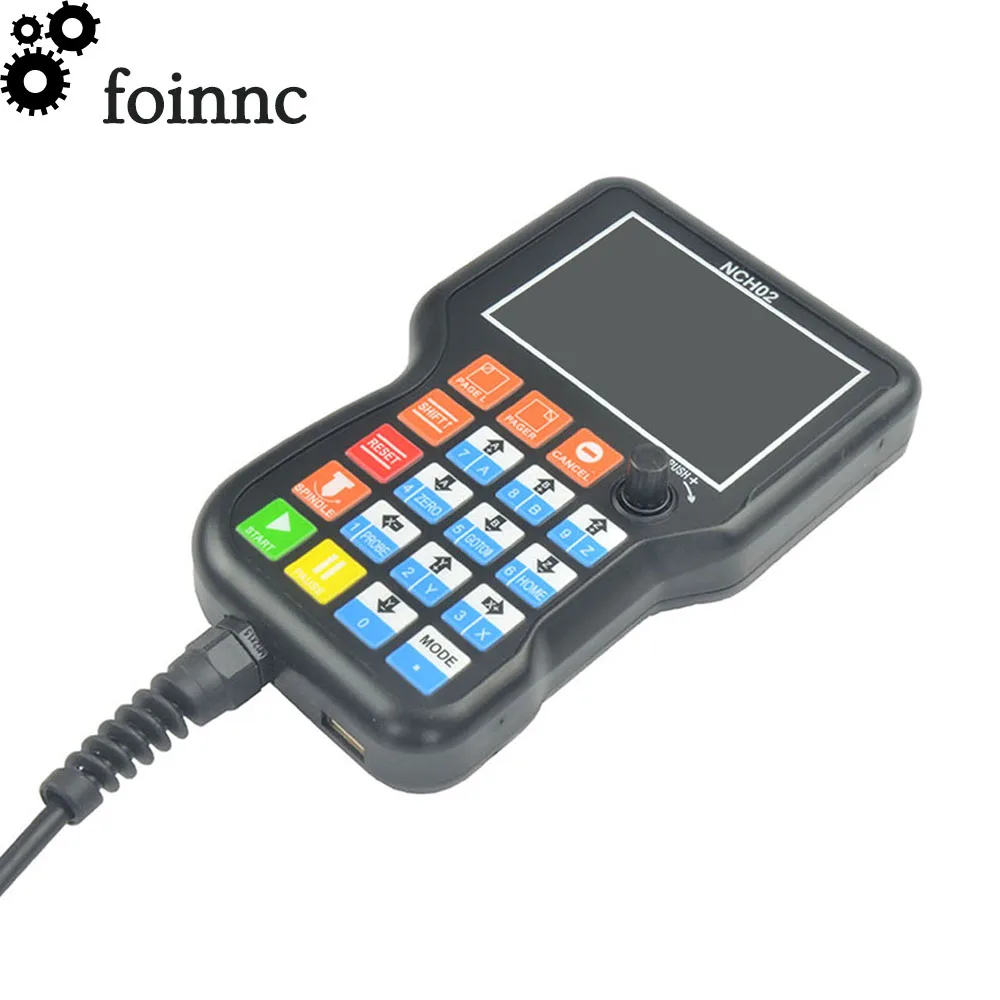

Hand control NCH02 определение клавиатуры

Определение порта и подключение

Как показано на рис. 2-2, основной контроллер указывает, что 1-7-это порт USB, главный порт питания, Общий входной порт, общий выходной порт, порт MPG, порт шпинделя и порт управления шаговым двигателем. Подробное описание этих функциональных модулей и интерфейсов описано ниже. 2.3.1 USB порт Как показано на рисунке 2-2, No.1 клеммный блок является usb-портом, вы можете подключиться к NCH02 Через этот интерфейс. 2.3.2 главный порт питания Как показано на рис. 2-2, помеченный порт No. 2 является портом питания. Диапазон напряжения доступа 24VDC, и мощность не менее 20 Вт. Положительное и отрицательное соединение источника питания см. Как шелковая печать, см. Рис. 2-2, слева-GND, а справа-«+». 2.3.3 предельный/домашний входной порт Как показано на рис. 2-2, помечено № 3, позиция ограничена/домашний входной порт. Они Оптический изолированный входной интерфейс. Входной интерфейс-это 11P 3,81 интерфейс прямого ввода, как показано на рисунке 2-2 шелковой печати оболочки, И определение GND/INP1/INP2/GND/INP3/INP4/INP5/INP6/INP7/INP8/12 В слева направо. Внутренний Справочная структура рис. 2-3. Интерфейс является общим отрицательным интерфейсом, который может быть соединен с микропереключателем, 2 линейным Бесконтактным Переключателем или тип NPN 3 линейным Бесконтактным Переключателем. Интерфейс изолирован оптомуфтой, и схема внутренней структуры называется Рис. 2-4. Estop, микро-переключатель, 2 линии бесконтактного переключателя метод подключения ссылка рис. 2-5

Порт шагового двигателя

Главная страница

Основная страница разделена на 20 регионов, таких как рис. 3-1, а следующие 20 регионов Подробно описано.

Страница файла

Зонд

Зонд может быть настроен как зонд с фиксированной точкой или зонд с плавающей точкой. Ниже мы подробно описываем 2 вида работы зонда.

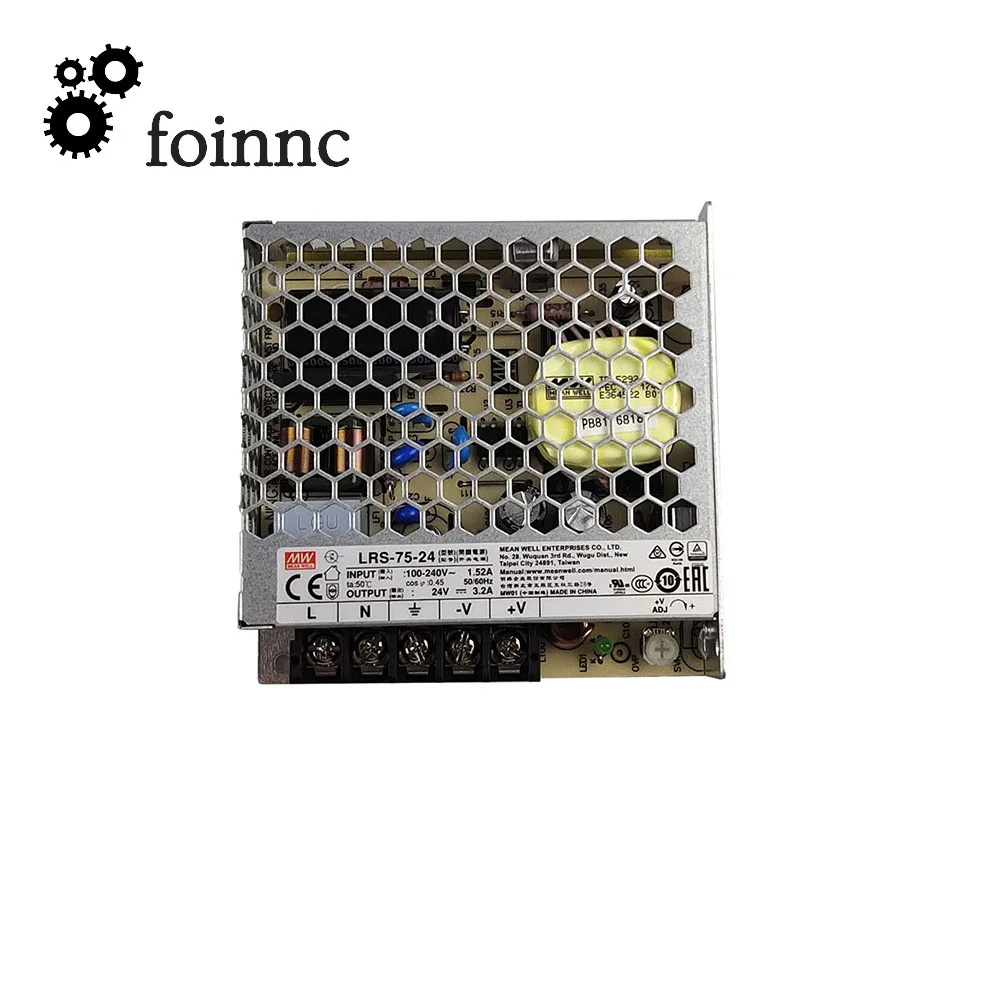

75 Вт означает хороший источник питания
