CNC Управление В автономном режиме DDCSV3.1motion системы Декодер каналов кабельного

CNC Управление В автономном режиме DDCSV3.1motion системы Декодер каналов кабельного

Упаковочный лист

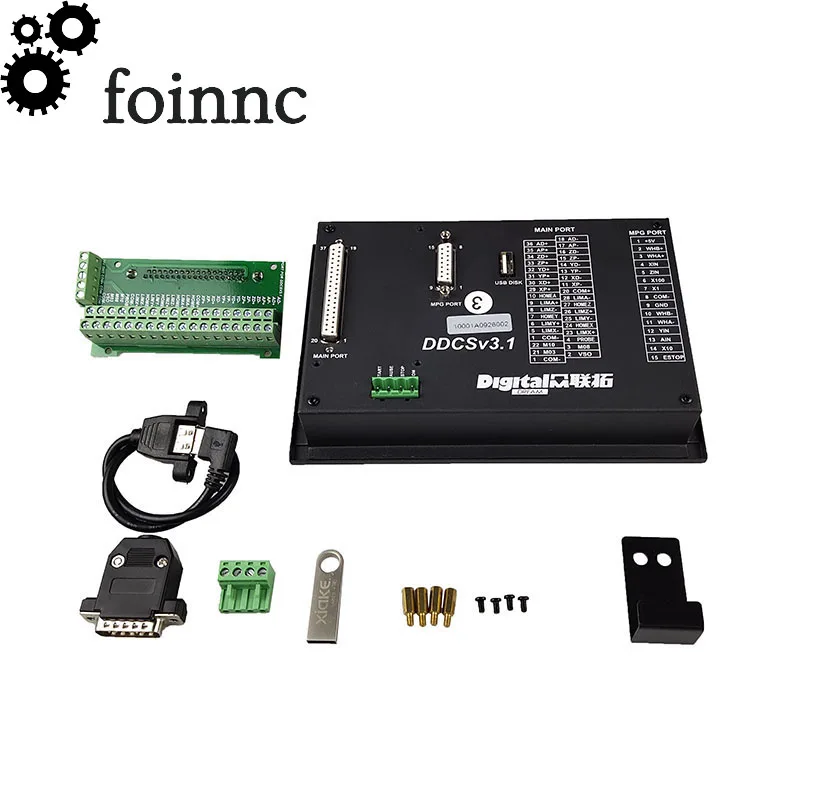

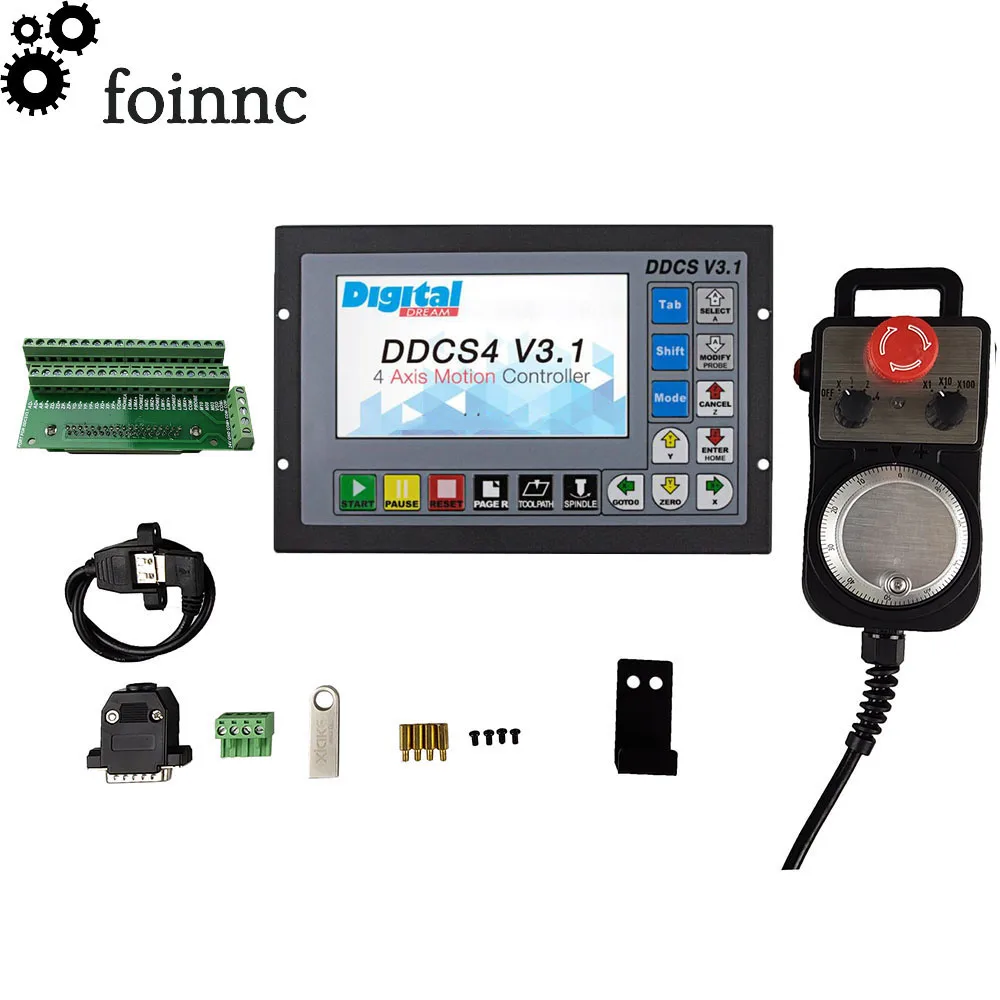

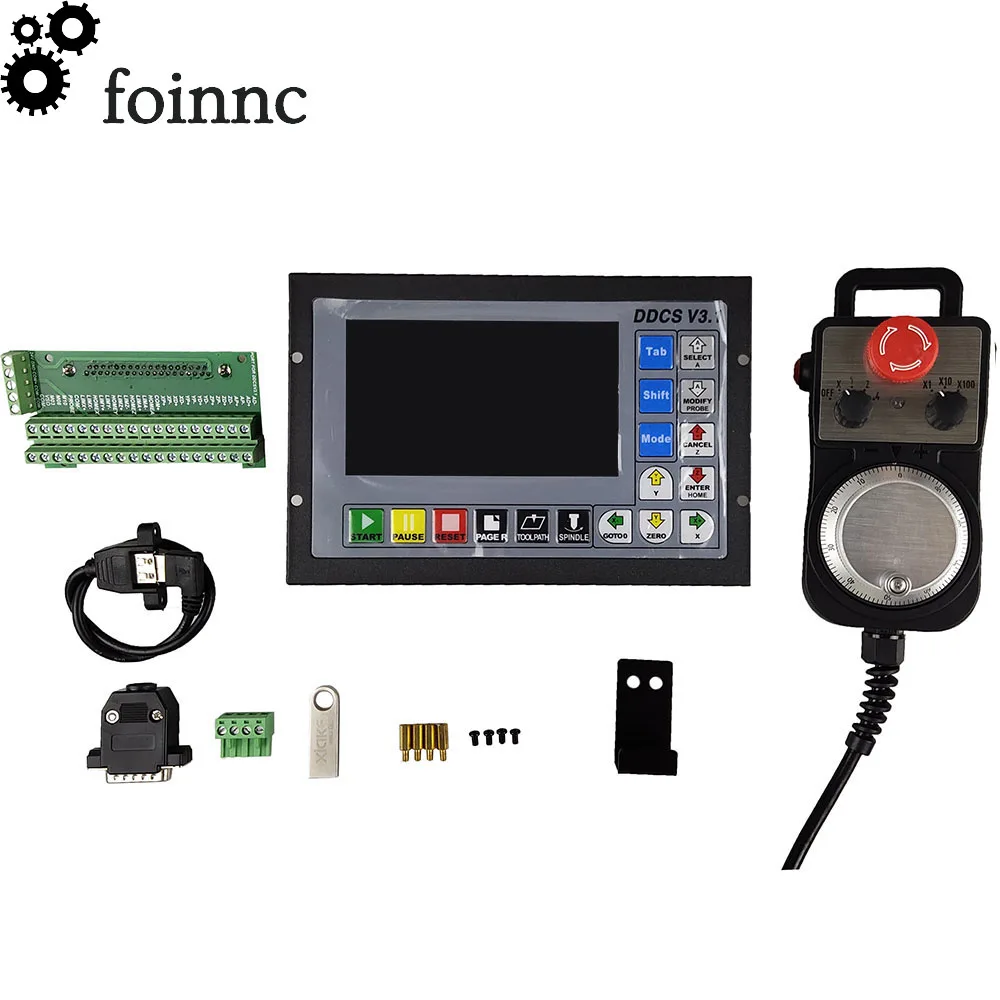

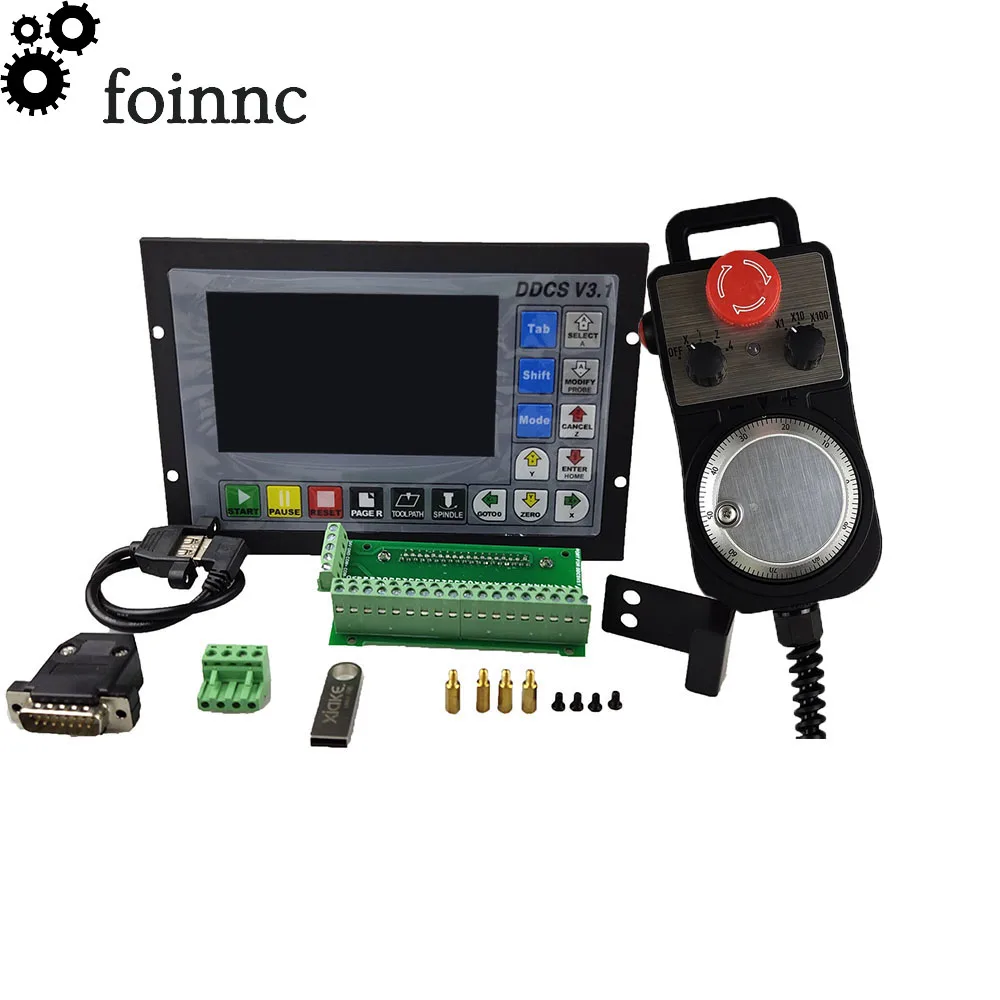

1 шт. контроллер DDCSV3.1 + 1 маховик, включая некоторые аксессуары

Параметры производительности DDCS V3.1

1) 16 opto изолированных цифровых входов, 3 opto изолированных цифровых выходов; 2) Алгоритм обновления, поддержка мягкой интерполяции, фиксированная ошибка интерполяции дуги старой версии; 3) Аналоговое управление шпинделем 0-10 в управление шпинделем (может быть изменен как выход ШИМ); 4) 3-4 оси управления двигателем. Дифференциальный импульсный и направленный выходной сигнал, Макс. 500 кГц на ось; 5) основной чип управления ARM9, чип FPGA core; 6) 5 дюймов TFT экран, соотношение разрешения: 480x272,17 клавиши работы; 7) 24VDC вход питания, Минимальный ток 0.5A; 8) Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code; 9) Внутренняя память 1 Гб; 10) Поддержка стандартного MPG; 11) функция пробежки для каждой оси (непрерывное, ступенчатое, определенное расстояние); 12) поддержка работы, чтобы быстро определить положение бега; 13) Поддержка восстановления «Power Cut». Данные автоматически сохраняются; 14) поддерживает исходный и предельный доступ к одним и тем же входным портам; 15) контроллер поддерживает только тип NPN ограниченный переключатель.

DDCS V3.1 внешний вид и размер

На задней стороне контроллера есть USB Интерфейс диска, порт MPG, главный порт и внешний Интерфейс Start/Pause/Estop. Для того, чтобы сделать удобным подключение, мы также применяем 3 слоя проводки терминала для главного порта. Мы также поставляем штепсельную вилку DB-15 мА для MPG подключения. 8 винтов для фиксации проводки ternimal и контроллера. U-диска является передачи г-код файл.

Объяснение аббревиатуры

При использовании DDCS пользователи получат некоторые английские аббревиатуры. Здесь список с nations а наций. FRO: контроль скорости подачи SRO: контроль скорости вращения шпинделя SRJ: настройка скорости бега F: скорость подачи, единица измерения мм/мин S: Скорость вращения шпинделя, единица оборотов/мин. X: код координат оси X. Y: код координат оси Y. Z: код координат оси Z. О: код координат оси а Занят: система занята. Вы все еще можете настроить FRO и SRO Готов: готовый режим, любая операция может быть выполнена Сброс: режим сброса, контроллер находится в режиме «выключения», операция не может быть выполнена CONT: непрерывный режим, Каждая ось может быть вручную подключена с помощью клавиш со стрелками Шаг: ручной пошаговый режим, Каждая ось может быть подключена в определенные шаги MPG: режим MPG. Управляйте машиной с помощью MPG (ручной импульсный генератор) Авто: запуск G кода. Авто показывает, когда файл обрабатывается

Обзор проводки продукта

Как показано на рисунке, Секция проводки контроллера имеет входной порт s, шпиндель и выходной порт s,tepper/Ser vo шаг управления и направление выхода, порт MPG, usb-порт и порт питания.

Переключатель START/PAUSE/ESTOP

Как показано на рисунке 2-3, интерфейс питания, есть винт termimal для подключения. Отметки-«СТАРТ»/«пауза»/«ESTOP» и «COM» для внешних переключателей. И изображение 2-4-это схема для подключения.

Usb-кабель

Этот USB порт является стандартным USB A-type. 50 см USB удлинитель с установочной вилкой поставляется с контроллером. См. Диаграмму эскиза 2-5 для справки.

Порт MPG

Порт MPG показан на рисунке 2-6. Это гнездовые клеммы DB15 рядом с usb-портом. Пользователям необходимо приварить кабели MPG к клемме DB15 и подключить к порту MPG порта контроллера MPG.

Порт MPG имеет 15 контактов, см. Таблицу 2-1 для справки. Для подключения см. Таблицу 2-2 и таблицу 2-3.

Проводка главного порта

Мы также поставляем клемму для подключения 37 штырей, что делает их удобными для проводки. Пожалуйста, обратите внимание на следующее фото. В termimal 4 коннеров есть винты, чтобы сделать терминал заблокирован-на контроллер

Есть 3 слоя проводного терминала. Пожалуйста, обратите внимание на следующую фотографию, на которой показан штырь No.s и pin Маркировка и определение. Включает: 1) шаговые/серводвигательные выходные порты; 2) выходной порт управления шпинделя; 3) e-стоп, лимит, дом и зонд и другие входные порты; 4) 24V DC Питание порты для геймпада; 5) 24 В постоянного тока порта питания для блока ввода/вывода.

Спецификация:

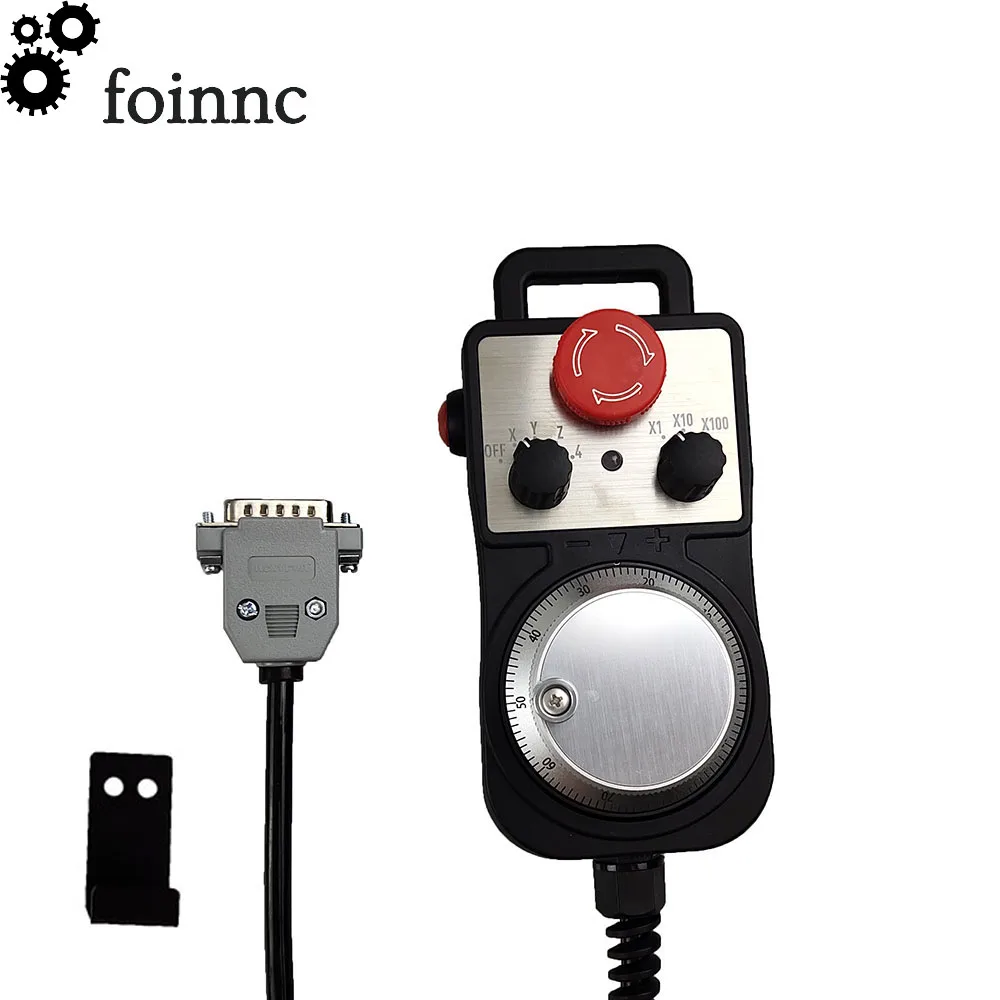

1. x1, x10, x100 переключатель 2. X,Y,Z,4th, 4 оси электрораспределительной коробкой многопозиционного переключателя 3. Светодиодный индикатор 4. С аварийной остановкой 5. Высокое качество профессионального шасси 6. 6 футов Выдвижной Высококачественный экранированный кабель 7. Магнитный держатель может разместить в любом месте на поверхности станка 8. Требуется 5 В +, 150 мА, мощность для MPG 9. Выход фазы A ,/A и B,/B; 10. TTL выход, возможность привода +-20 мА; 11. Поддержка системы ЧПУ: Тайваньская серия Pou Yuen M600 M500 M520i T300, Higerman, HANUC,GSK, открытая NC, KND,Siemens, NUM, Spain FAGOR (NEW, 8055I) и так далее. 12. Проводка: пользователь может легко подключить этот блок к системе ЧПУ.

Функция ключа маховика
