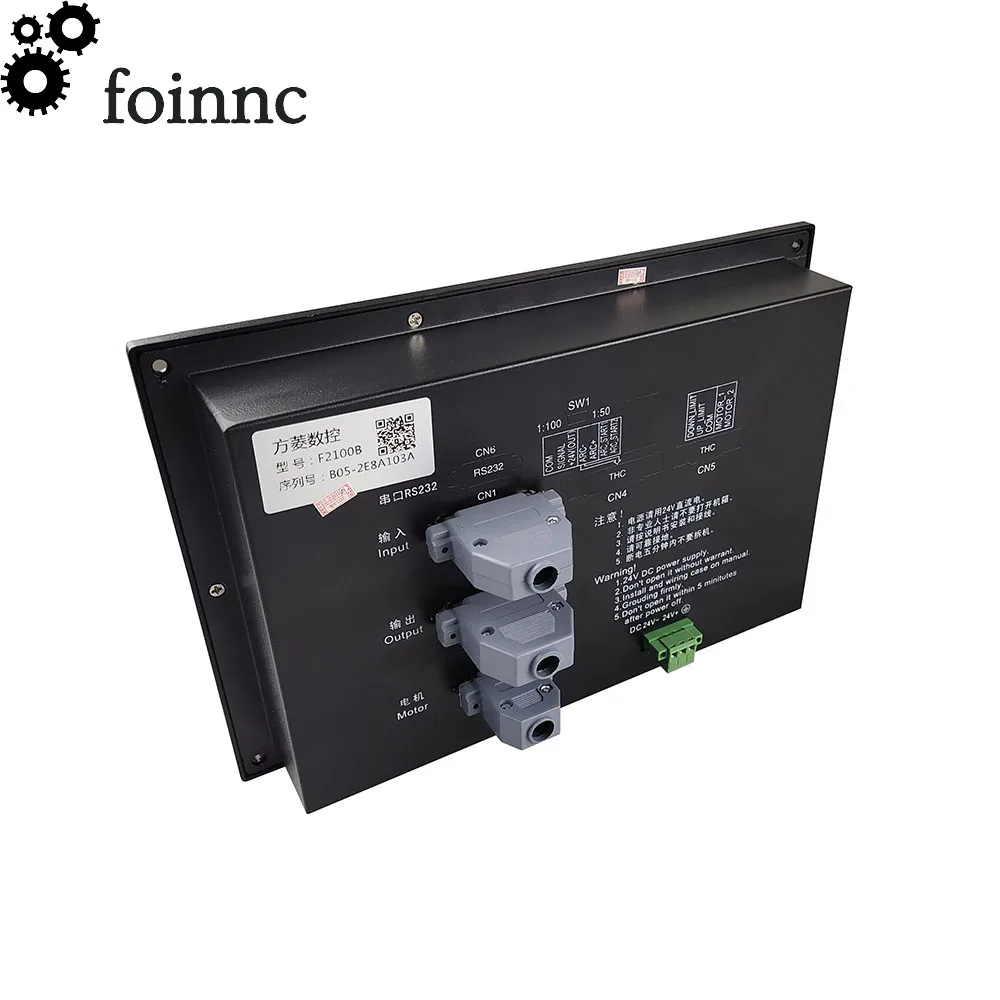

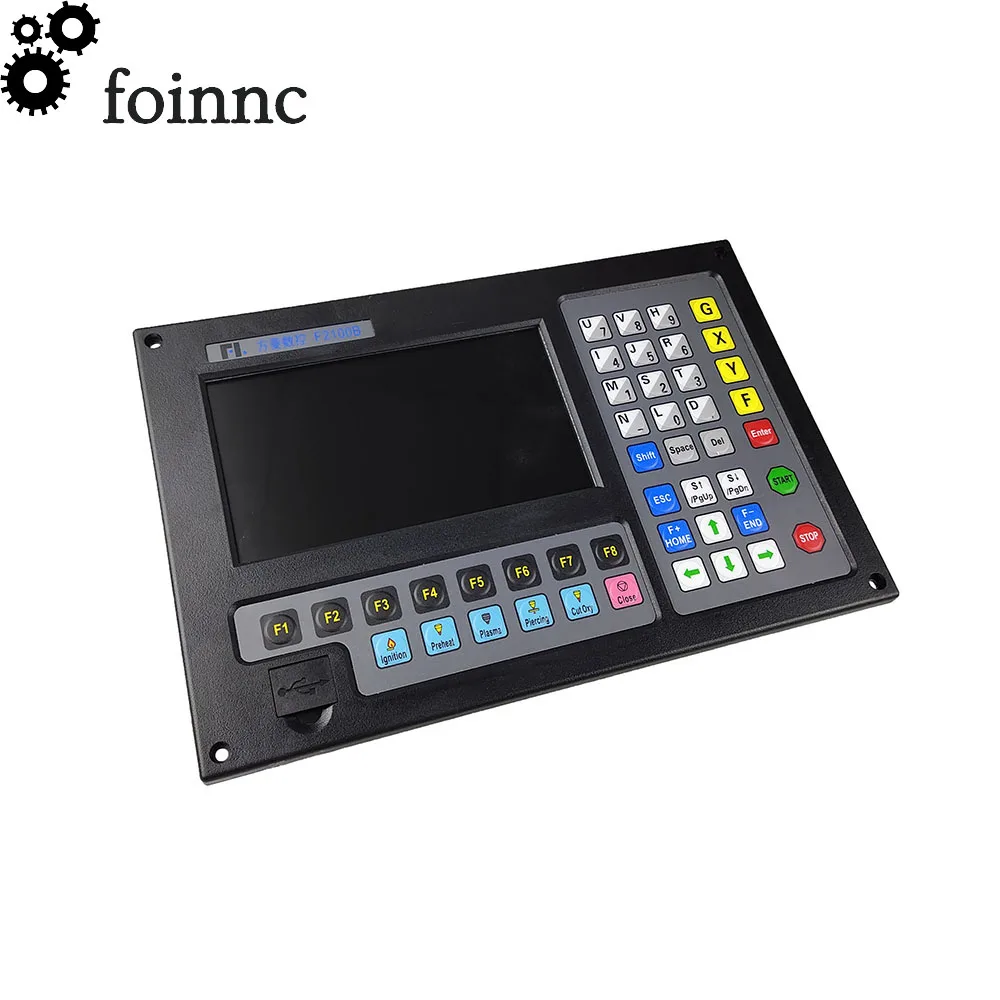

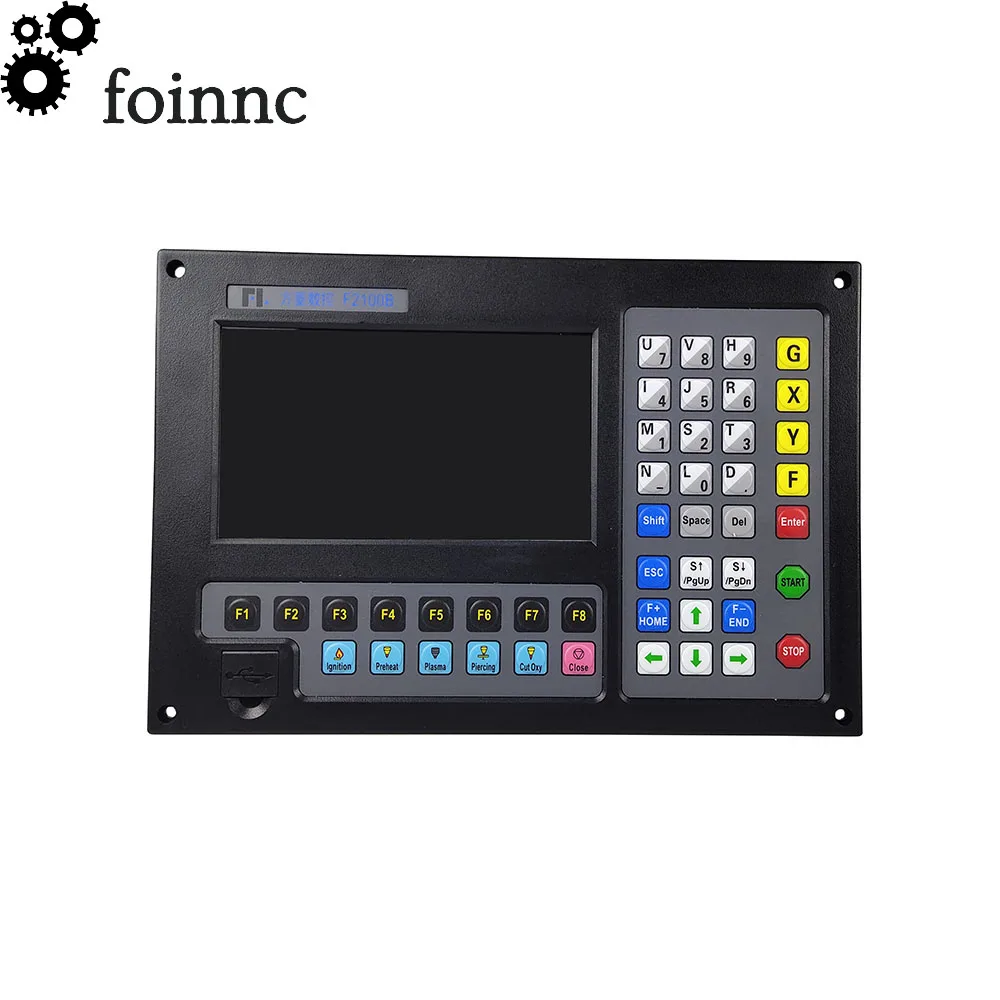

CNC новый продукт плазменная резка motion система управления F2100B контроллер

CNC новый продукт плазменная резка motion система управления F2100B контроллер

Упаковочный лист

1 шт. контроллер F2100B

Функция модуля

1. Поддержка 2 оси для резки труб с Чаком режим

2. Поддержка труб и пластин «Все-в-одном» (патрон режим) машина для резки

3. Поддержка труб и пластин «Все-в-одном» (фрикционный диск режим) машина для резки

4. Трубка/пластины функция автоматический переключатель

5. Трубка обработки деталей с произвольные трубы диаметра.

6. Трубка часть telos отрезав функция, можете произвольно комплект Наклонный угол резки

7. Трубка с одинаковым радиусом обработки (v-образное седло)

8. Труба часть telos просечки пазов и функция, можете произвольно комплект просечки пазов и размер и угол наклона

9 .. режущий локоть, может установить номер шага, угол изгиба

10. Седло, резка, можете произвольно комплект Наклонный угол

11. Эксцентричная резка седла

12. Основная труба для резки, может быть сопряжена с ездовой или вставной веткой

13. Произвольной формы trepanning, резка, можем конструировать отверстие профиль CAD

14. Несколько седло патрубок для резки

15. Разреза компенсационные функции

16. Полностью Автоматическая производственная линия машина раскроя функция

Технические индикаторы:

1) количество осей управления:

2) 2-осевая связь (настраиваемая трехосевая или четырехосевая) 2) точность управления: ± 0,001 мм

3) Диапазон координат: ± 99999,99 мм

4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/мин

5) максимальное количество линий программы: 80000 линий

6) Максимальная Одиночная программа: 4 м

7) Разрешение класса времени: 10 мс

8) Рабочая мощность системы: постоянный ток + 24 в постоянный ток, мощность больше 80 Вт.

9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации

10) увеличение напряжения электродвигателя Максимальная мощность двигателя: 45 Вт (Примечание: только с Т-системой). Если вы хотите узнать больше информации скорость работы, необязательный до 200 Вт.

Основные Интерфейс

После использования трубки/отрезной станок для резки пластины модуль система автоматического управления "основной интерфейс отличается от того, что
Обычная версия. Первичные элементы заключаются в следующем:

Подходит для: ① конец Контроллер Модель добавляет «X», Для примера: «F7500X».

② Добавить дисплей диаметр среза, Для примера: «D: 160,00». Это понимает, что
Диаметр 160 мм.

Но в режущая пластина интерфейс, за исключением случаев, когда разница контроллер модели
Другие товары аналогичны общей модели. Это показано, как на рисунке 2,2:

Трубка/отрезной станок для резки пластины переключатель

В главном интерфейсе нажмите 【 F4 】, затем Войдите в настройки интерфейса. Он покажет
【 F1 common】функция параметра интерфейс как на рис. 2,3.

Пресс вниз 【↑】or【↓】 для того чтобы выбрать parameter【System режима】, Пресс вниз 【←】
Or【→ → переключение между двумя режимами: 【трубчатое вырезывание 】и 【резка пластин]

Примечание: после того, как переключатель режима системы, пользователь должен для того, чтобы сохранить параметры и отключения питания
Перезагрузка системы, затем переключается между станок для резки труб и отрезной станок для резки пластины режим.

Патрон номер импа Ульс

Глава 3 трубка/пластина все-в-одном системный контроллер Топологическая схема

Как показано на приведенной выше диаграмме, сигнал оси X используется для управления двигателем тележки; Сигнал оси Y используется для управления мотором Чака или тележки.

В то же время всегда включается только один из патронов и мотора тележки (с помощью сигнала переключателя трубки/пластины выходами системы).

【Cutting трубка Mode】This порт держит открытыми все время в режиме резки труб,
Держит закрытым в режиме резки пластины. С помощью этого сигнала, можно легко переключаться между тележка и патрон включить.
